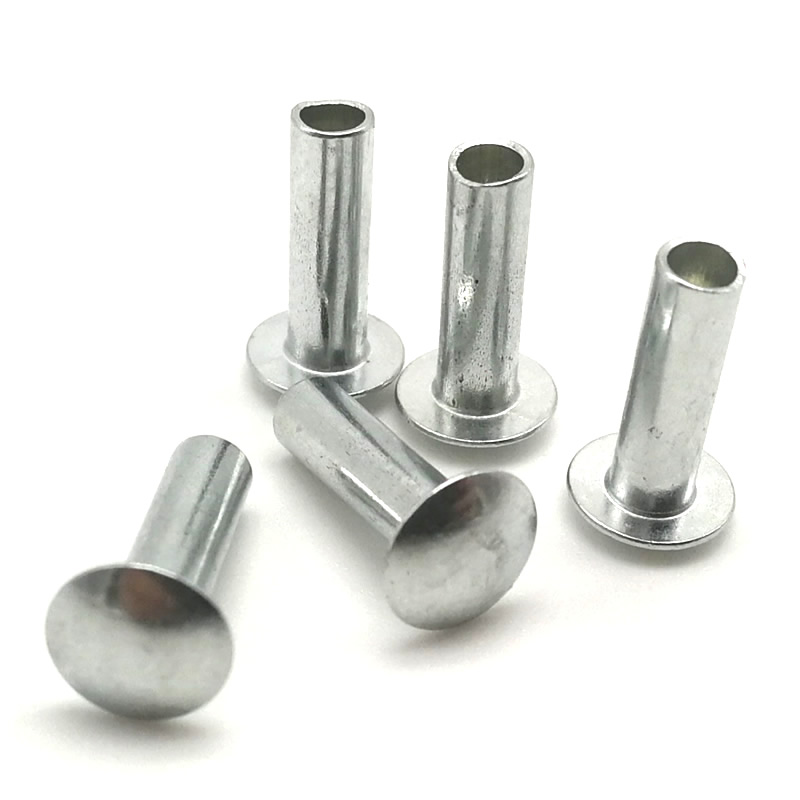

Universal Head Halv Tubular Nitar

När du behöver ett nithuvud som fördelar belastningen över ett större område än ett runt huvud men som sitter lägre än ett fackverkshuvud,universalhuvud halvrörsnitär svaret. Denna mångsidiga huvudstil kombinerar en bred, jämnt avrundad topp med en grund kupol – vilket ger utmärkt genomdragningsmotstånd utan ett skrymmande utseende.

Nuote Metalstillverkar universalhuvud-halvrörsnitar av lågkolhaltigt stål, rostfritt stål (304/316) och mässing med höghastighets kallhuvud. Det halv-ihåliga hålrummet minskar inställningskraften med cirka 70 % jämfört med solida nitar, medan universalhuvudet erbjuder en balanserad estetik som lämpar sig för synliga och dolda applikationer.

Verkliga tillämpningar av våra nitar

Fall 1 – Inredningspaneler för bilar

En bilbarnstolstillverkare behövde ett fäste som inte skulle slita igenom mjuk skumbakad vinyl. Våruniversalhuvud halvrörsnitar(5 mm diameter, 10 mm cylinderlängd, förzinkat stål) gav ett brett 9,5 mm huvud som fördelade klämkraften jämnt. Efter 100 000 cykler av in-/utstigningstestning av säten hade ingen lossnat eller dragit igenom.

Fall 2 – Kraftiga presenningsförstärkningar

En industripresenningstillverkare krävde en korrosionsbeständig nit för fästpunkter utsatta för vägsalt och regn. Vi levererade 304 rostfria universalhuvud-halvrörsnitar (6 mm diameter, 12 mm pipa längd). Det breda universalhuvudet förhindrade att tyget gick sönder under 200 kg dragkraft. Två års fältanvändning visade inga misslyckanden.

Fall 3 – Montering av utemöbler

Ett trädgårdsmöbelmärke ville ha en nit med låg profil som inte skulle haka i kuddar. Vi rekommenderade universalhuvud och halvrörsnitar av aluminium (4 mm diameter, 8 mm piplängd) med en antik finish. Huvudhöjden var bara 1,8 mm, men 7 mm diameter gav gott om bärighet på aluminiumramar. Kunden minskade monteringstiden med 30 % jämfört med att använda muttrar och bultar.

Olika huvudtyper av nitar Nuote Metals Make

Nuote Metalsgör nitar med olika typer av huvud, såsom nitar med platt huvud, nitar med runda huvuden, nitar med försänkta huvud, nitar med fackverkshuvud, nitar med svamphuvud mm.

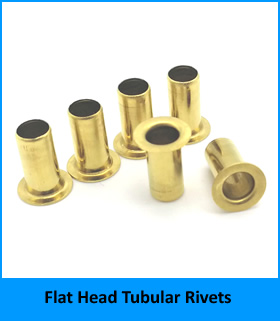

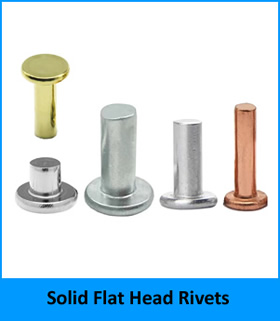

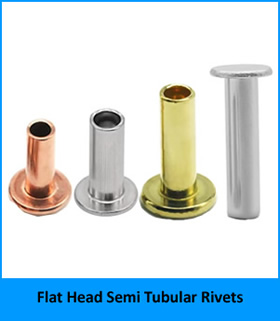

1. Nitar med platt huvud, inklusive solida nitar med platt huvud, halvrörsnitar med platt huvud, rörformiga nitar med platt huvud.

Vill du veta mer om våra plannitar? klicka bara

2. Nitar med runda huvuden, inklusive solida nitar med runda huvuden och halvtubulära nitar med runda huvuden.

Klick  för att veta mer om våra nitar med runda huvuden.

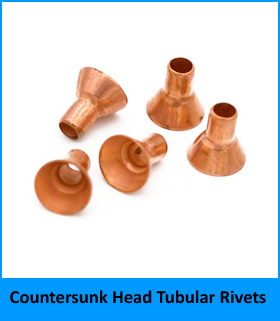

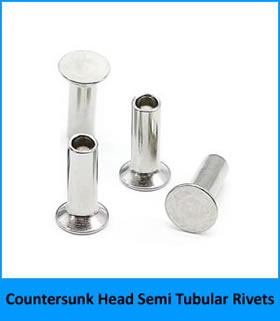

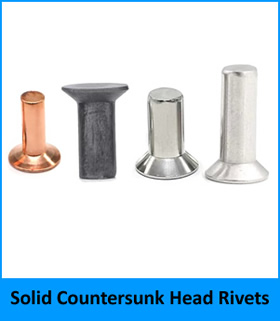

3. Nitar med försänkt huvud, inklusive solida nitar med försänkt huvud, halvrörsnitar med försänkt huvud, rörnitar med försänkt huvud.

Om du vill få mer information om nitar med försänkta huvud, vänligen klicka

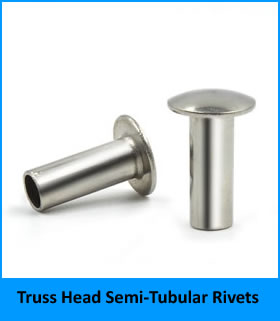

4. Truss head nitar, inklusive truss head solid nitar och truss head semi-tubular nitar.

Behöver du mer information om truss head nitar? Klicka bara

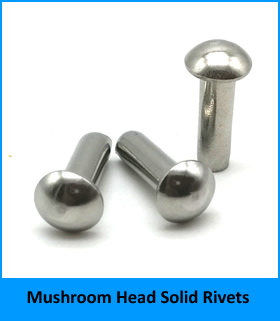

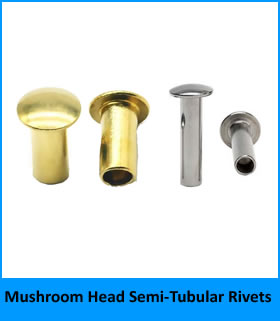

5. Svamphuvudnitar, inklusive massiva svampnitar och halvrörsnitar av svamphuvud.

Klick  för att få mer information om våra svamphuvudnitar.

För att veta mer om Nuote Metals och vår Rivets-produktionslinje, kolla videon nedan.

Tekniska parametrar

Vi tillverkar dessa nitar från flera material. Alla dimensioner verifieras genom optisk sortering.

Materialalternativ och egenskaper

Standarddimensionellt område (stål, 304, mässing)

Toleranser: Skaftdiameter ±0,05 mm, huvuddiameter ±0,15 mm, huvudhöjd ±0,10 mm, längd ±0,15 mm.

Mekaniska egenskaper (5 mm stål, insatt i 2 mm stålplåt)

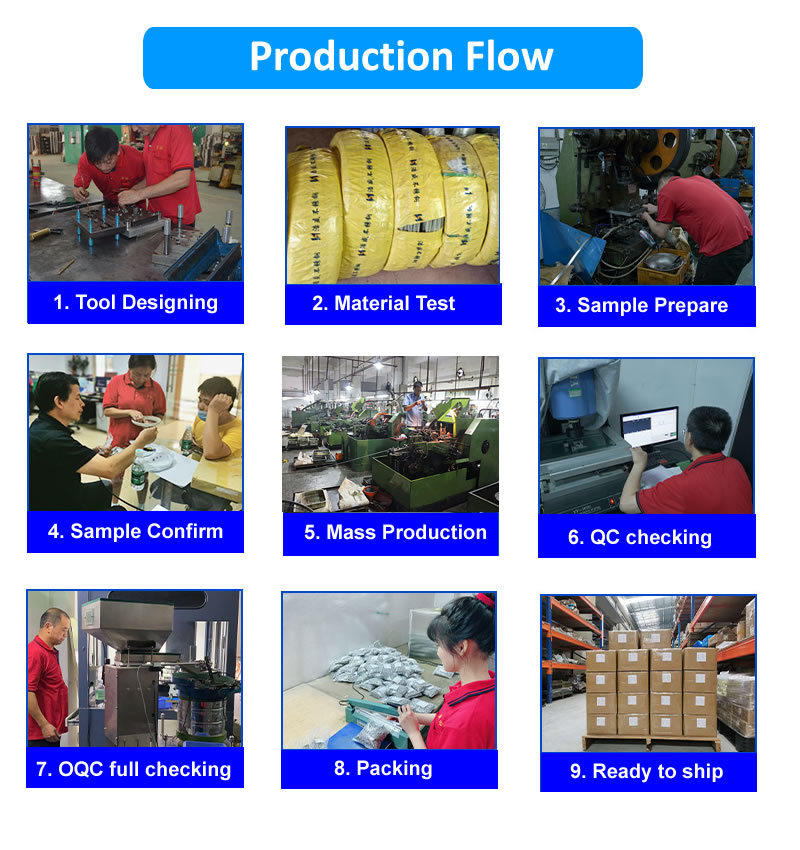

Vår produktionsprocess i sju steg

Vi följer ett disciplinerat arbetsflöde för varje sats avuniversalhuvud halvrörsnitar.

1. Materialförsörjning –Vi köper certifierad tråd från godkända bruk. Varje spole har ett värmenummer för full spårbarhet.

2. Materialinspektion –Inkommande tråd testas med spektrometer och dragprovare. Vi verifierar diameter och yttillstånd.

3. Anpassning eller installation av verktyg –För nya dimensioner konstruerar vi hårdmetallformar för kallhuvud (ledtid 15–25 dagar). För standardstorlekar installerar och justerar våra tekniker befintliga verktyg.

4. Första artikelinspektion –Det kalla huvudet kör 50 provnitar. Vi mäter huvuddiameter, huvudhöjd, skaftdiameter, total längd och kavitetsdjup. En fullständig FAI-rapport skickas till dig för godkännande.

5. Massproduktion –Efter godkännande kör vi med 200–400 stycken per minut. Kontroller under processen sker var 2 000:e stycke för kritiska dimensioner.

6. Plätering på underleverantörer eller Passivation (om det behövs) -För ståldetaljer skickar vi partier till våra certifierade pläteringspartners. För rostfritt erbjuder vi passivering. Pläteringstjockleken verifieras av XRF.

7. Slutlig utgående inspektion –Vi använder optiska sorteringsmaskiner för att inspektera 100 % av delarna för huvudgeometri, längd och kavitetsdjup. Ett AQL-prov (nivå II, 1.0) tas ut för skjuvprovning. Ett certifikat om överensstämmelse medföljer varje försändelse.

Kvalitetssäkring och certifieringar

Vår produktion avuniversalhuvud halvrörsnitarstöds av:

Certifieringsomfång

• ISO 9001:2015 Kvalitetsledningssystem
• RoHS (2011/65/EU) Överensstämmelse för alla material
• REACH SVHC-deklaration
• IATF 16949 Tillgänglig för bilprojekt

Varje försändelse inkluderar:

• Brukstestcertifikat (materialkemi och hårdhet)
• Dimensionell kontrollrapport (10 st per sats)
• Plätering eller passiveringscertifikat (om tillämpligt)
• Undertecknat intyg om överensstämmelse

Transparenta policyer

• Exempelpolicy – ​​20 gratis stycken för alla standardstorlekar (kunden betalar frakt)
• Minsta orderkvantitet – 2 000 stycken för stål/mässing; 3 000 för rostfritt
• Ledtid – 7–10 arbetsdagar för lagerförda storlekar; 15–20 dagar för anpassade mått
• Verktygsladdningar – Inga för standarddiametrar och huvudstilar
• Returpolicy – ​​Defekta delar byts ut utan kostnad

Nuote Metalstar inte betalt för omprovtagning om de första artiklarna inte uppfyller dina ritningstoleranser.

Vanliga frågor

F1: Vad är skillnaden mellan en universalhuvudhalvrörsnit och en halvrörsnit med runt huvud? När ska jag välja det universella huvudet?

S: Universalhuvudet har en större diameter (vanligtvis 2,0–2,2 gånger skaftdiametern) jämfört med ett runt huvud (1,6–1,8 gånger). Den har också en lägre profil (huvudhöjd ca 30 % av huvudets diameter, mot 45 % för runt huvud). Detta gör universalhuvudet bättre för mjuka eller tunna material där genomdragningsmotståndet är avgörande, men du vill ha ett mindre påträngande utseende. Välj våra universalhuvud-halvrörsnitar för applikationer som biltrim, kanvaspresenningar, klädsel och plastenheter där ett runt huvud kan gräva in eller se för framträdande ut.

F2: Kan universalhuvud-halvrörsnitar användas med en stödbricka för att ytterligare öka utdragningsmotståndet i mycket mjuka material?

A: Absolut. För extremt mjuka underlag som skum, neopren eller tunt gummi, rekommenderar vi att du lägger till en platt bricka under den knutna svansen. Det breda universalhuvudet på den synliga sidan i kombination med en bricka på den blinda sidan skapar en sandwich som förhindrar genomdragning även under höga dynamiska belastningar. Nuote Metals kan leverera matchande brickor av stål eller mässing färdigförpackade med våra nitar. Ange "med brickor" vid beställning. För skum som är tjockare än 5 mm, erbjuder vi även anpassade fatlängder för att passa den extra stapelhöjden.

F3: Vilka material och ytbehandlingar erbjuder ni för dessa nitar, och vilket är bäst för utomhusbruk?

S: Vi erbjuder lågkolhaltigt stål (förzinkat för inomhus/mild utomhus), 304 rostfritt (bra för allmän utomhus) och 316 rostfritt (bäst för marin/kust). För dekorativa applikationer fungerar mässing med antik eller nickelfinish bra men är mindre korrosionsbeständigt än rostfritt. För utemöbler eller presenningar som utsätts för regn och UV rekommenderar vi 304 rostfria universalhuvudhalvrörsnitar med passiverad finish. För direkt exponering för saltvatten (båtskydd, dockningsutrustning), välj 316 rostfritt. Vi tillhandahåller testdata för saltspray på begäran.

Varför välja oss för halvtubulära nitar med universalhuvud

• Intern kall kurs – full kontroll från tråd till färdig nit
• Standardstorlekar från 3 mm till 8 mm finns alltid i lager
• Tre materialfamiljer: stål, rostfritt (304/316), mässing
• 100 % optisk sortering för huvudgeometri och hålighetsdjup
• Gratis provprogram – testinställning före produktion
• Full spårbarhet – MTC, CoC och pläteringsrapporter med varje beställning

KontaktaNuote Metalsidag för att begära ett provpaket eller ett efterlevnadspaket för dinuniversalhuvud halvrörsnitarprojekt.
