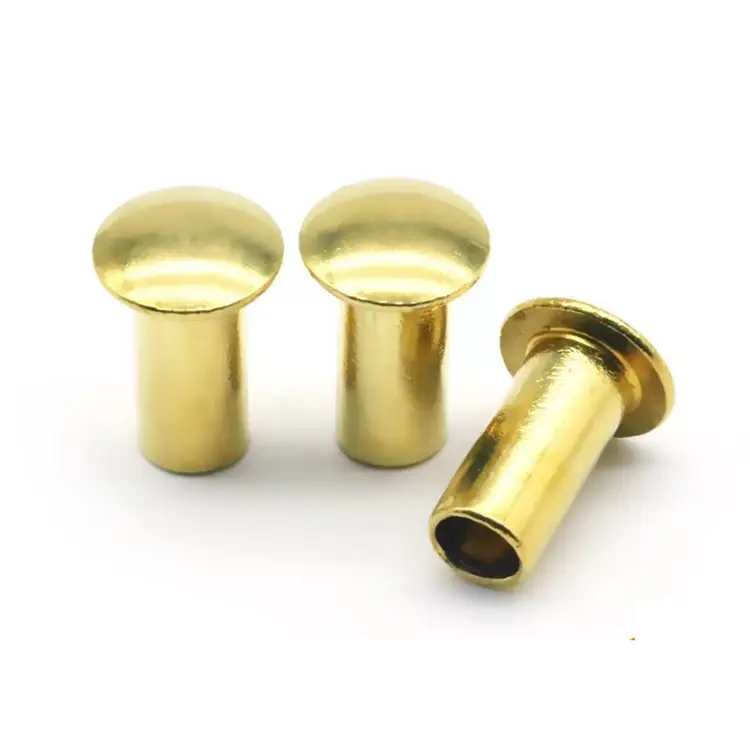

Svamphuvud Halvrörsnit

När nithuvudet kommer i kontakt med mjuka material – läder, tyg, gummi, plast eller till och med hud – är en skarp kant oacceptabel. Svamphuvudets halvrörsnit löser detta med en bred, låg kupol och en generöst avrundad kant som inte skär, sliter eller skaver. Det halv-ihåliga hålrummet minskar inställningskraften med 70 % jämfört med solida nitar, vilket gör det skonsamt mot både materialet och din produktionslinje.

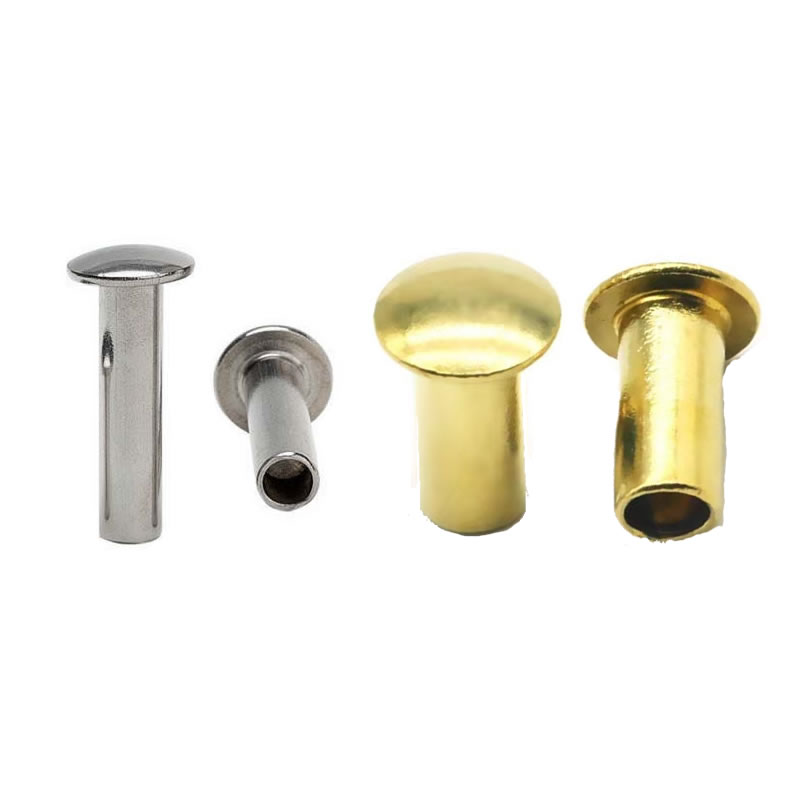

Mushroom Head vs. Other Heads – där den milda kanten vinner

Svamphuvudet är bredare och lägre än ett runt huvud, och dess kant är generöst avrundad – ingen skarp övergång från huvud till material. Detta gör det till det säkraste valet för mjuka material.

Välj svamphuvud när:Niten kommer i kontakt med mjuka material. Niten kommer att vara nära huden eller kläderna. Du behöver en bred lageryta med slät kant. Du vill att huvudet ska se subtilt ut men färdigt.

Semi-Tubular vs. Solid – Where the Hollow Wins

Den semi-tubulära designen har ett grunt hålrum vid svansen (45–55 % av pipans längd). Under installationen rullar endast den tunna väggen av denna ihåliga sektion utåt för att bilda clinch – vilket kräver endast 25–30 % av kraften hos en solid nit.

En verklig applikation – industriell utrustningskapsling

En tillverkare av industriella elektriska kapslingar använde nitar med runda huvuden för att fästa monteringsfästen på plasthöljen. Med tiden orsakade den smala lagerytan på det runda huvudet spänningssprickor i husmaterialet. Kunden provade nitar med platt huvud – lastfördelningen var bättre, men den vassa kanten skadade ytan under härdningen.

Vi levererade halvrörsnitar av förzinkat stål med svamphuvud – 4,0 mm skaft, 9,5 mm huvuddiameter, 8,0 mm piplängd. Det breda svamphuvudet fördelade klämkraften jämnt över plasthöljet. Den släta, avrundade kanten eliminerade ytmarkering. Den låga profilen satt rent på huset utan att se skrymmande ut. Kunden testade 500 nitar över 200 kapslingar. Efter 10 000 vibrationscykler, inga spänningssprickor, inga ytskador. De beställer nu våra svamphuvudnitar i omgångar om 150 000 stycken årligen.

Material och ytbehandlingar – vad vi erbjuder

Nuote Metals tillverkar semi-rörnitar för svamphuvud i flera materialfamiljer:

Standard finish:Förzinkad, förnicklad, passiverad, lackerad, antik, slät.

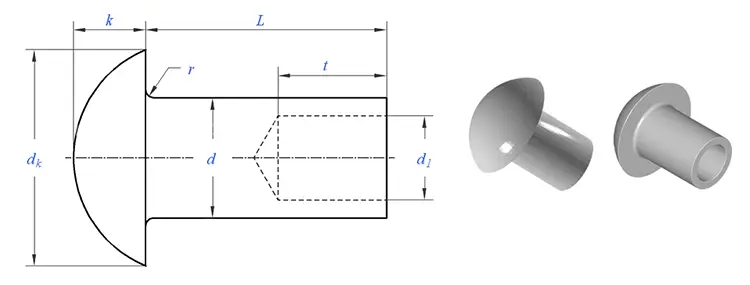

Svamphuvudets skillnad – varför kantradien spelar roll

Svamphuvudet är lätt att känna igen – brett, lågt och slätt. Men den enkla formen kräver exakta verktyg. Kantradien är den viktigaste dimensionen – det är den som hindrar niten från att skära i mjuka material. Vi slipar in radien i rubriken och verifierar den vid varje första artikel. Undersidan måste vara plan så att lasten fördelar sig jämnt. Vi kontrollerar detta på varje batch.

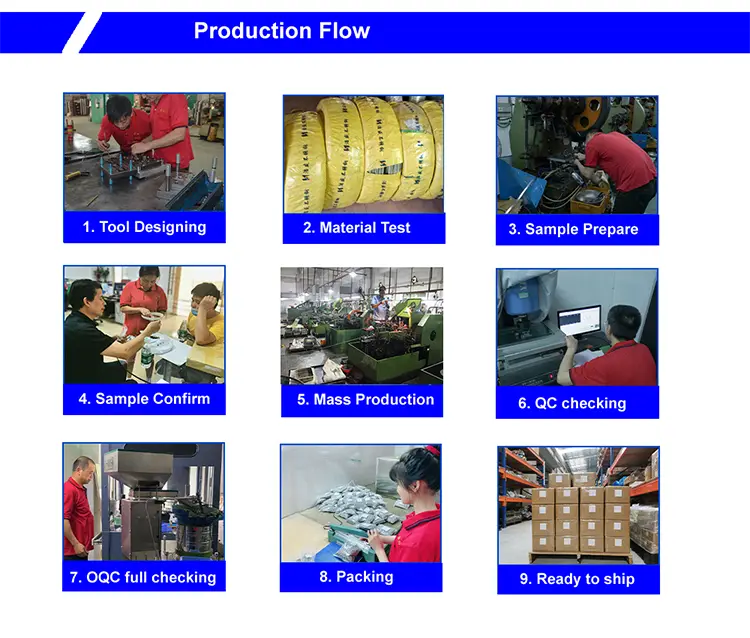

Tillverkningsprocess – Se hur vi tillverkar nitar

Vår kallskärningsprocess förvandlar tråd till färdiga halvrörsnitar av svamphuvud i en kontinuerlig sekvens.

Materialförberedelse:Certifierad tråd dras till exakt skaftdiameter (±0,02 mm). Spektrometer verifierar materialkvalitet. Material som inte är specificerat avvisas innan produktionen påbörjas.

Kall rubrik:Tråden matas in i en kall samling med flera stationer. I en enda sekvens är ämnet kvadratiskt, huvudet formas med den generösa kantradien och den halvhåliga håligheten extruderas på 45–55 % djup. Polerade hårdmetallformar förhindrar ytmärken.

Trimning och tumling:Blixten tas bort och mikrograder elimineras.

Plätering eller beläggning:Appliceras enligt specifikation – zink, nickel, passivering, lack eller antik finish.

Slutbesiktning:100 % optisk sortering verifierar huvuddiameter, huvudhöjd, kantradie, skaftdiameter, cylinderlängd och kavitetsdjup. AQL-prov manuellt verifierat.

Exempel ledtid:5–7 dagar standard; anpassade verktyg: 15–20 dagar.

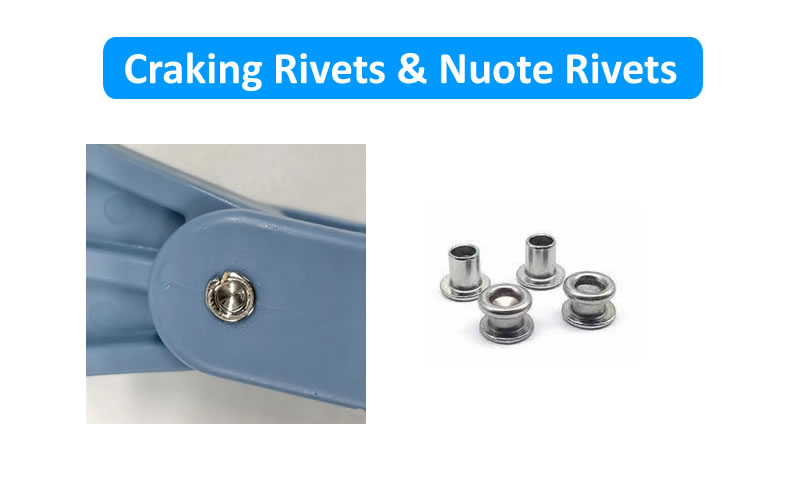

Bra nit vs. dålig nit – vad man ska leta efter

Inte alla semirörformiga nitar av svamphuvud är skapade lika. Här är vad som skiljer en kvalitetsnit från en dålig:

En dålig nit kan se acceptabel ut vid första anblicken, men den vassa kanten kommer att skada mjuka material, det ojämna huvudet kommer inte att sitta ordentligt, och det inkonsekventa hålrummet kommer att leda till svaga clinches eller spruckna nitar under härdningen. Skillnaden visar sig i din produktionslinje – och på fältet.

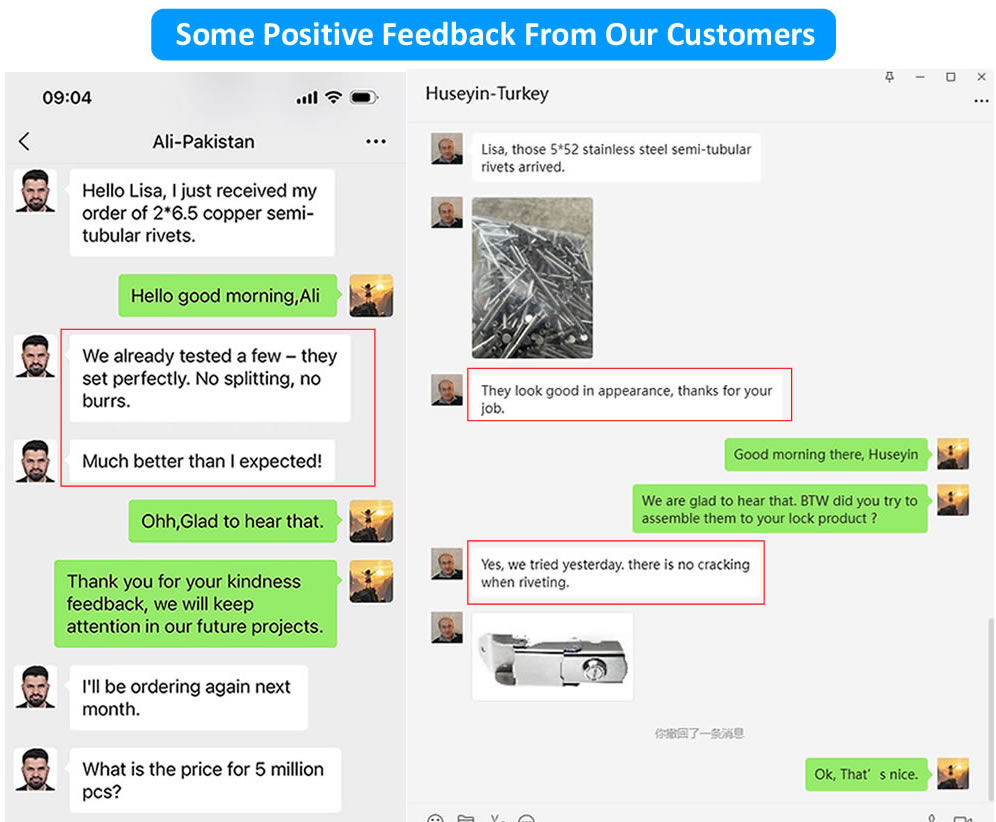

Vad våra kunder säger – verklig feedback

Vi låter våra kunder tala för oss. Bilderna ovan visar verklig feedback från tillverkare som har använt våra halvrörsnitar med svamphuvud i sina produktionslinjer – från industriutrustningstillverkare till billeverantörer till tillverkare av tunga maskiner.

De kommer tillbaka till oss av samma anledningar:

• Slät kant– Stor radie förhindrar skärning och rivning
• Mild inställning– Halv-ihålig design förhindrar materiella skador
• Konsekvent kvalitet– Varje batch uppfyller deras dimensions- och prestandakrav
• Pålitlig leverans– Prover skickas inom 5–7 dagar, produktion enligt schema

Tre frågor vi svarar ofta på

F: "Kan jag få prover innan jag beställer produktionskvantiteter?"

A: Ja – vi erbjuder prover för alla våra produkter. För befintliga standardspecifikationer tillhandahålls prover gratis – du betalar endast fraktkostnaden. För anpassade storlekar eller anpassade verktyg beror provtillgänglighet och ledtid på de specifika kraven. Vänligen kontakta vårt säljteam med din ritning eller specifikation, så kommer de att ge råd om provkostnad och leveranstidslinje.

F: "Vad är skillnaden mellan ett svamphuvud och ett fackverkshuvud – båda ser breda ut?"

S: Skillnaden är kantprofilen. Ett svamphuvud har en stor, generös radie i kanten – slät, rundad, ingen skarp övergång. Ett fackverkshuvud har en skarpare kant – mindre radie, mer definierad. Svamphuvudet är speciellt designat för applikationer där niten kommer i kontakt med mjuka material som läder, tyg eller plast. Fackverkshuvudet är designat för maximal bäryta i applikationer som överdimensionerade hål eller hårdplast. Om du drar fingret över kanten kommer svamphuvudet att kännas slätt och färdigt; fackverkshuvudet kommer att kännas mer definierat.

F: "Vilken är den maximala kantradien du kan uppnå på en halvrörsnit med svamphuvud?"

S: Den maximala kantradien beror på huvuddiametern och skaftstorleken. För ett typiskt 4 mm skaft med ett 9,5 mm svamphuvud kan vi uppnå en radie på 0,8–1,2 mm – tillräckligt jämn för att förhindra skärning eller nötning på de flesta mjuka material. För specialanpassade applikationer som kräver en större radie kan vi modifiera rubrikformens geometri. Den begränsande faktorn är huvudets diameter – radien kan inte överstiga huvudhöjden utan att kompromissa med kupolformen. Skicka oss din materialtyp och applikationsinformation – vi rekommenderar den optimala radien för dina behov.
