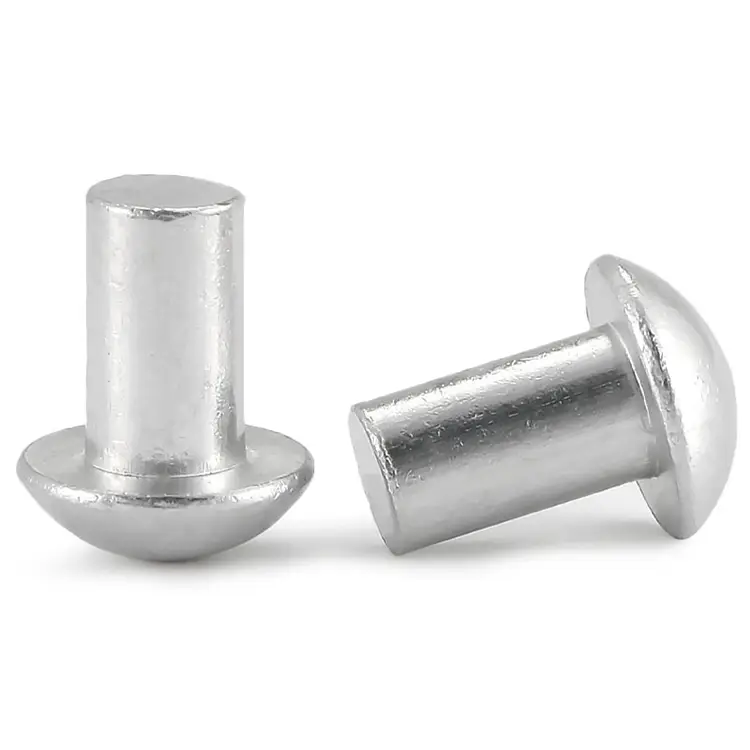

Svamphuvud solida nitar

Svamphuvud solida nitarär valet av fästelement när du behöver maximal lageryta med en låg, diskret profil. Det breda huvudet – 2,2–2,5 gånger skaftets diameter – fördelar klämkraften över en större yta, vilket minskar belastningen på materialet. Den generösa radien i kanten hindrar huvudet från att gräva i eller skada den omgivande ytan. Denna kombination gör solida svampnitar idealiska för applikationer där både utseende och strukturell integritet spelar roll.

Till skillnad från nitar med runda huvuden som koncentrerar belastningen på en mindre yta, eller nitar med platt huvud som sitter lägre men ger mindre bäryta, når svamphuvudnitarna balansen: en bred, låg kupol som sprider belastningen utan att sitta för stolt.

Svamp vs. Rund vs. Platt – Där svamphuvudet passar

När ska man välja svamphuvud:Monteringen använder plast, komposit, tunn plåt eller mjuka material där belastningen måste fördelas. Du behöver en låg profil men vill ändå ha ett synligt, färdigt utseende.

En verklig applikation – industriell utrustningskapsling

En tillverkare av industriella elektriska kapslingar använde nitar med runda huvuden för att fästa monteringsfästen på plasthöljen. Med tiden orsakade den smala lagerytan på det runda huvudet spänningssprickor i husmaterialet. Kunden provade nitar med platt huvud – lastfördelningen var bättre, men den vassa kanten skadade ytan under härdningen.

Vi levererade solida nitar av förzinkat stål med svamphuvud – 4,0 mm skaft, 9,5 mm huvud, 12,0 mm total längd. Det breda svamphuvudet fördelade klämkraften jämnt över plasthöljet. Den släta, avrundade kanten eliminerade ytmarkering. Den låga profilen satt rent på huset utan att se skrymmande ut. Kunden testade 500 nitar över 200 kapslingar. Efter 10 000 vibrationscykler, inga spänningssprickor, inga ytskador. De beställer nu massiva svampnitar i omgångar om 150 000 stycken årligen.

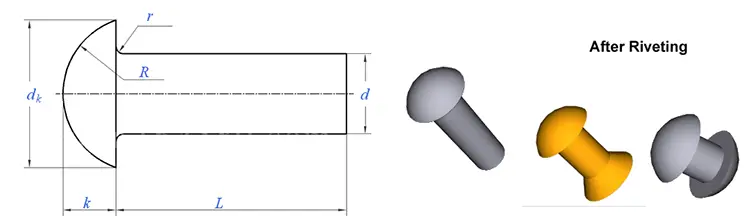

Hur man specificerar – Material, mått & finish

Vi tillverkar i fem material:

Vad du tillhandahåller:

Skaftdiameter– 1,5 mm till 8,0 mm

Huvudets diameter– vi kan rekommendera baserat på dina material- och lastkrav

Total längd– vi beräknar från din materialstapeltjocklek

Material– välj bland fem alternativ ovan

Avsluta– zink, passiverad, lackerad, nickel, anodiserad, antik mm.

Kantradie– för plast-/kompositapplikationer, ange "full radie"

Längdregel för solida nitar:Total längd = materialstapeltjocklek + (1,2–1,5 × skaftdiameter).

Exempel ledtid:5–10 dagar standard; anpassade verktyg: 15–20 dagar.

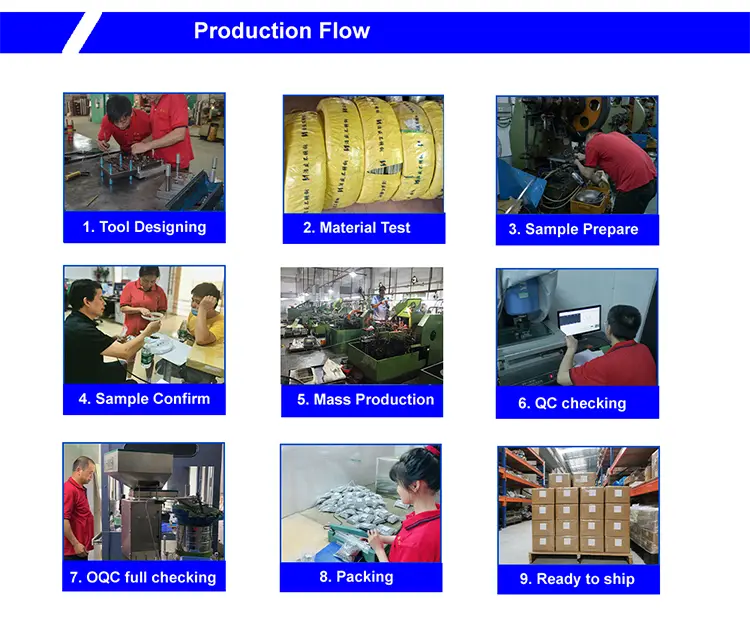

Vår produktionsprocess – från råmaterial till färdig nit

Vi tillverkar solida nitar med svamphuvud genom ett kontrollerat arbetsflöde i sju steg. Varje parti är spårbart från inkommande material till slutlig leverans.

1. Råvaruanskaffning– Certifierad tråd (kolstål, rostfritt stål, mässing, koppar eller aluminium) köps från godkända bruk. Varje spole kommer med ett brukstestcertifikat och värmenummer.

2. Inkommande materialinspektion– Varje spole verifieras för diameter (lasermikrometer, ±0,02 mm), hårdhet (Rockwell-testare) och materialsammansättning (spektrometer). Spolar utanför specifikation kasseras innan de når produktionsgolvet.

3. Förberedelse av verktyg– För nya dimensioner eller skräddarsydda huvudprofiler designar och bearbetar vi hårdmetallhuvuden. För standardstorlekar inspekteras och monteras befintliga verktyg. Formgeometrin är avgörande för svamphuvudets breda, låga kupol och släta kantradie.

4. Första artikelinspektion– De första 10 nitarna från varje verktygsuppsättning mäts på en optisk komparator. Huvuddiameter, huvudhöjd, kantradie, skaftdiameter och total längd måste matcha ritningen innan produktionen påbörjas. En fullständig FAI-rapport utfärdas.

5. Massproduktion– Pressar körs med optimerad hastighet för materialet och huvudstilen. Kontroller under processen sker med definierade intervall (5 nitar var 500:e stycke). Varje dimensionell drift utlöser omedelbart pressstopp och verktygsjustering.

6. Pågående inspektion– Var 2 000:e bit sätter vi 3 nitar i ett representativt materialprov (samma tjocklek och typ som din montering). Clinchen inspekteras för symmetri, täthet och ytmärkning. Kantradie och planhet på undersidan verifieras.

7. Slutlig utgående inspektion– 100 % optisk sortering för kritiska dimensioner. AQL-prov (Nivå II, 1.0) verifierat manuellt. Dimensionsrapport, materialcertifikat och certifikat om överensstämmelse utfärdas med varje försändelse.

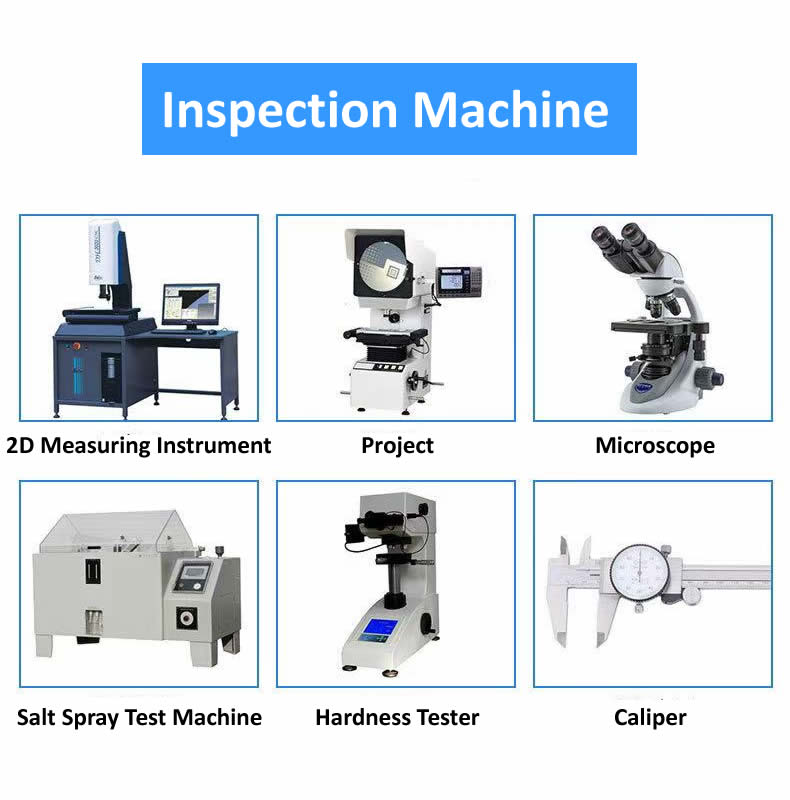

Hur vi kontrollerar kritiska dimensioner – vårt interna labb

All utrustning kalibreras årligen. Kontrollprotokoll bevaras i fem år.

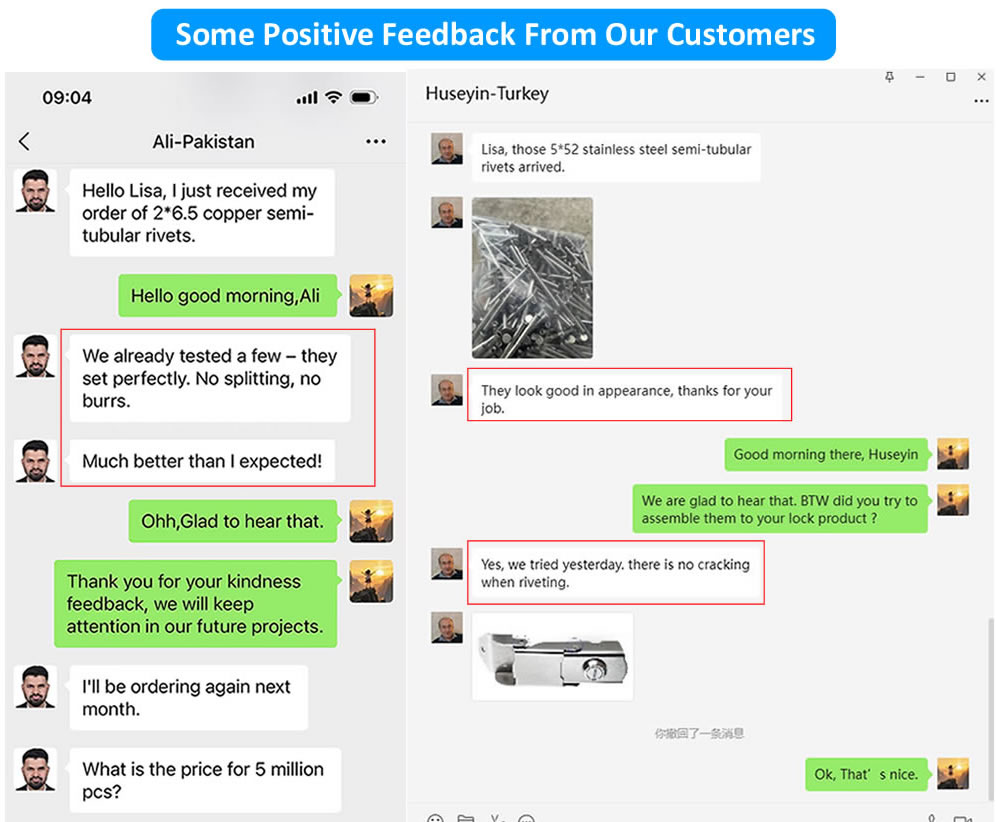

Vad våra kunder säger – verklig feedback

Vi låter våra kunder tala för oss. Bilderna ovan visar verklig feedback från tillverkare som har använt våra solida svampnitar i sina produktionslinjer – från industribyggare till billeverantörer till tillverkare av tung utrustning.

Två frågor vi svarar ofta på

F: "Vad är skillnaden mellan ett svamphuvud och ett fackverkshuvud – de ser båda breda och låga ut?"

S: Skillnaden är kantprofilen. Ett svamphuvud har en generös radie i kanten – slät, rundad, ingen skarp övergång. Ett fackverkshuvud har en skarpare kant – mindre radie, mer definierad. Svamphuvudet är speciellt utformat för applikationer där du behöver fördela lasten utan att markera det omgivande materialet – plast, komposit, tunn plåt och mjuka metaller. Fackverkshuvudet är designat för maximal bäryta i applikationer som överdimensionerade hål i hårdare material.

F: "Vilka material används oftast för solida nitar med svamphuvud i industriella applikationer?"

S: Kolstål (förzinkat) är det vanligaste valet för allmänna industriella applikationer – det ger den styrka och hållbarhet som krävs för utrustningskapslingar, maskinskydd och strukturella sammansättningar. Rostfritt stål är valt för utomhus- eller korrosiva miljöer. Mässing är specificerad för elektriska eller dekorativa industriella applikationer. För industrikapslingen ovan var kolstål med zinkplätering det rätta valet – det gav den styrka som behövdes till lägsta kostnad, med adekvat korrosionsskydd för inomhusbruk.
