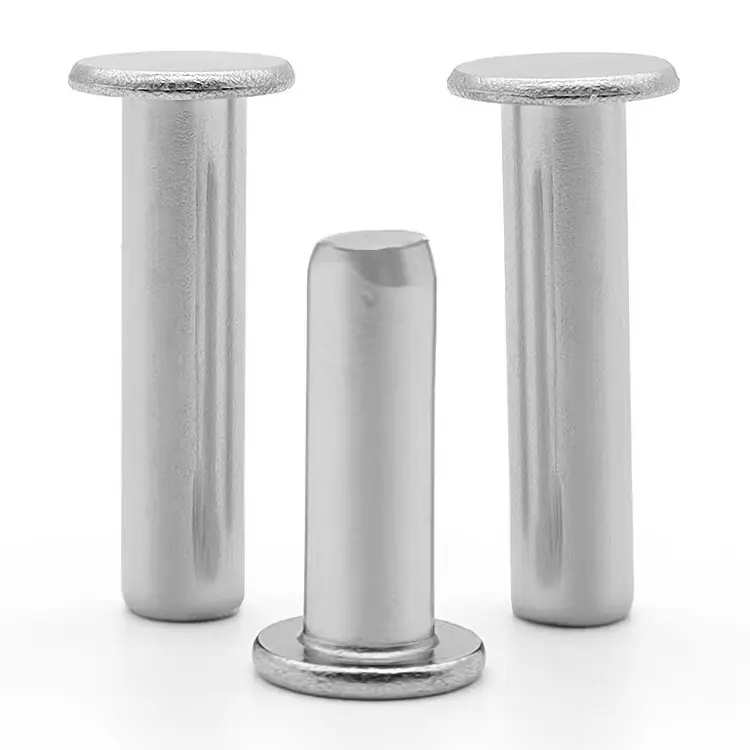

Fasta nitar med platt huvud

Fasta nitar med platt huvud löser ett problem som varje designer står inför: hur man får maximal hållkraft på ett begränsat utrymme. Det platta huvudet sitter lägre än någon annan icke-försänkt solid nit – vanligtvis 15–25 % av skaftets diameter i huvudhöjd. För en 5 mm nit är det bara 0,8–1,2 mm utsprång över ytan.

Detta är inte en halvrörsnit med reducerad styrka. Detta är en solid nit – full skaftdiameter, full skjuv- och draghållfasthet – med ett huvud som försvinner in i din montering. När du behöver styrka och spelrum i samma fäste är detta svaret.

Skillnaden med platt huvud – styrka som passar

Platt huvud är inte bara en form. Det är en lösning på en specifik designbegränsning.

• Lägsta profil – 15–25 % av skaftets diameter i huvudhöjd; lägre än runda, ovala eller fackverkshuvuden
• Ingen speciell hålförberedelse – endast rakt hål; ingen försänkning krävs
• Full styrka – Solid konstruktion ger 100 % skjuv- och draghållfasthet
• Glidavstånd – Tillräckligt lågt för att klara av glidmekanismer, stapelbara enheter och täta höljen

Solid är den starkaste nitkonstruktionen. Till skillnad från halvtubulära nitar som förlitar sig på att tunna väggar rullar utåt, använder solida nitar hela skaftdiametern för att bilda clinchen.

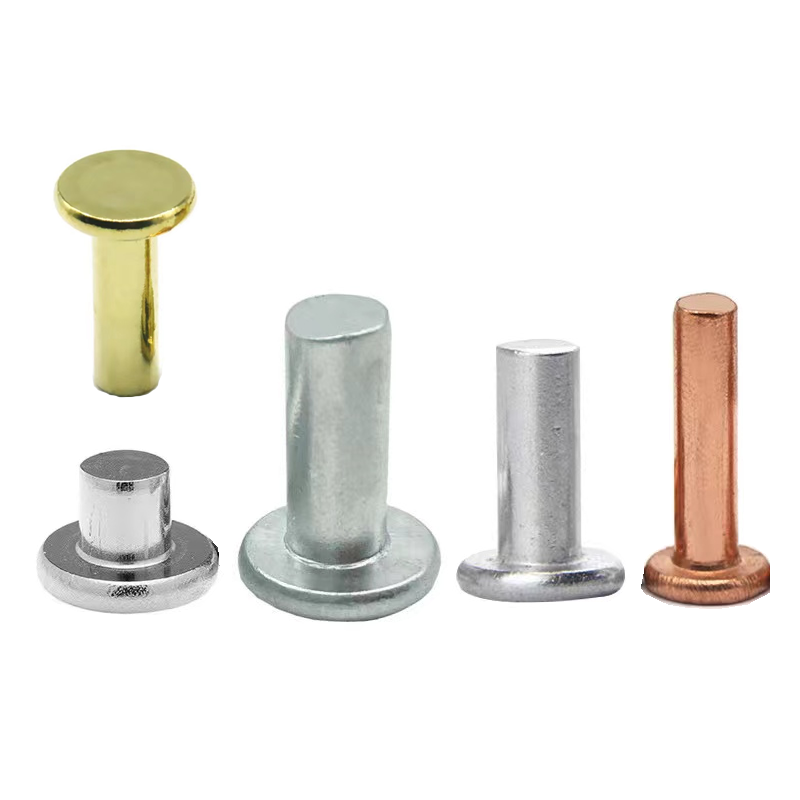

Fem material – Välj det som passar din montering

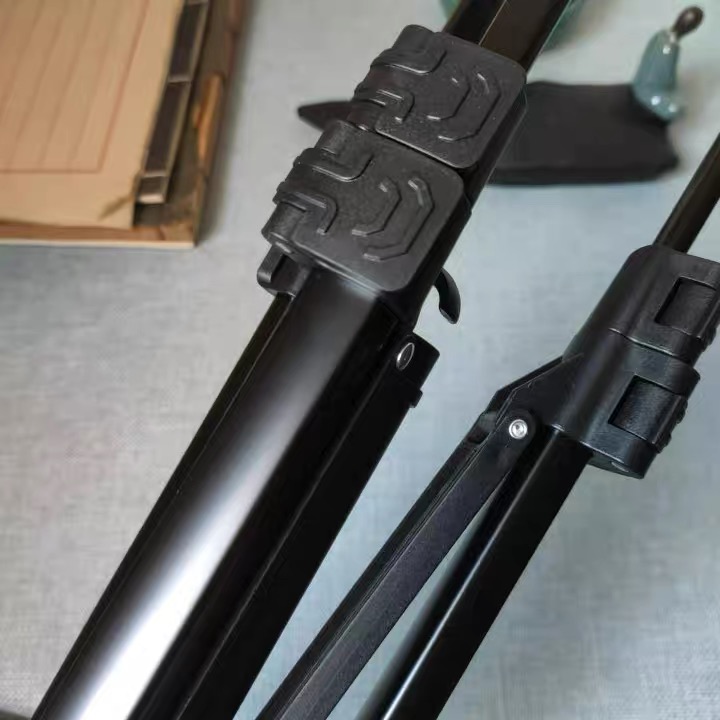

En applikation – Kamerastativbensgångjärn

En tillverkare av professionella kamerastativ behövde en nit för bengångjärnsmonteringen. Bensektionerna teleskoperar och viks – varje utskjutande nithuvud skulle skrapa mot det inre benröret under förlängning och indragning. De ursprungliga halvrörsnitarna gav lågt spelrum men saknade styrkan för att upprätthålla klämkraften vid upprepad användning. Kunden behövde full solid styrka med en nästan jämn profil.

Nuote Metals levererade 304 solida nitar med platt huvud i rostfritt stål – 4,0 mm skaft, 8,0 mm platt huvud, 12,0 mm total längd, passiverad finish. Det platta huvudet satt bara 0,8 mm över ytan – tillräckligt lågt för att rensa det inre benröret helt. Den solida konstruktionen levererade permanent klämkraft som inte lossnade under tusentals förlängningscykler. Den rostfria 304 gav korrosionsbeständighet mot svett och utomhusförhållanden.

Kunden testade nitarna över 500 stativ. Efter 10 000 förlängnings-indragningscykler och ett års fältanvändning, noll lossning, noll skrapning, noll rost. Kunden har sedan dess använt över 500 000 fasta nitar med platt huvud över hela sin stativlinje.

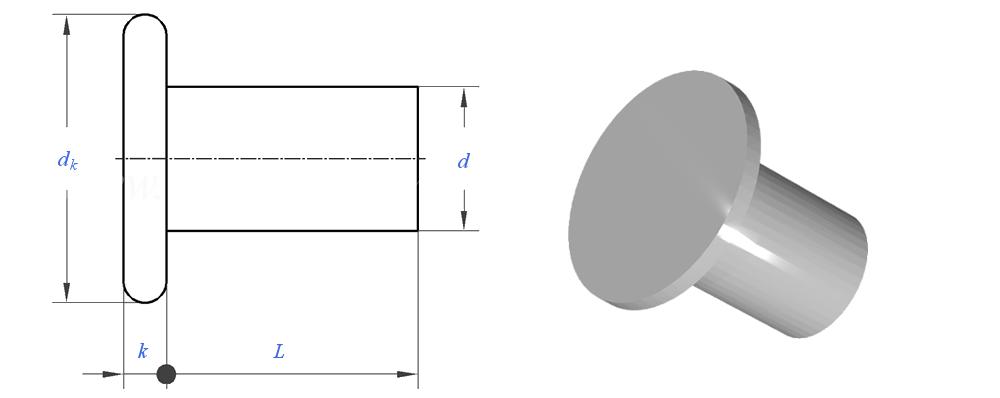

Anpassade mått – Byggd efter dina specifikationer

Vi tillverkar solida nitar med platt huvud enligt dina exakta specifikationer. Skaftdiametrar från 0,8 mm till 8,0 mm finns tillgängliga, med totala längder anpassade till din materialstapeltjocklek.

Vad vi behöver av dig:

• Skaftdiameter – från 0,8 mm till 8,0 mm
• Huvuddiameter – platt, anpassad till dina designkrav
• Total längd – eller din totala materialstapeltjocklek
• Material– stål, rostfritt stål, mässing, koppar eller aluminium
• Ytbehandling – zink, passiverad, lackerad, anodiserad eller slät

Standardstorlekar i lager – ingen verktygskostnad för befintliga specifikationer. Anpassade huvuddiametrar och speciella geometrier kan kräva verktyg; vi ger råd vid offertstadiet.

Hur vi gör solida nitar med platt huvud – Precision Cold Heading

Platta huvuden är svårare att forma än runda huvuden. Metallen vill skrynkla sig vid den skarpa övergången från skaft till huvud. Vår kallskärningsprocess förhindrar det – vilket säkerställer perfekt planhet varje gång.

Processen i sekvens:

• Tråddragning – Råmaterialet dras till exakt skaftdiameter med en tolerans på ±0,02 mm. Detta säkerställer att varje nit passar ditt hål konsekvent.
• Kall rubrik – En formningsprocess i flera steg skapar det platta huvudet. Den viktigaste skillnaden från andra huvudstilar: ett mynningssteg komprimerar huvudet till slutlig tjocklek, eliminerar rynkor och säkerställer en planhet inom ±0,05 mm. Detta är avgörande för sammansättningar med låg frigång.
• Trimning – Blixten runt huvudkanten tas bort. Resultatet är en ren, gradfri del som ligger tätt mot ditt material.
• Tumling – Mikrogradar elimineras, vilket förbereder ytan för plätering eller beläggning.
• Plätering eller beläggning – Appliceras enligt specifikation (zink, passivering, lack, anodiserad eller slät).

Varför våra platta huvuden förblir platt:

• Myntningssteget är inte valfritt – det är inbyggt i processen
• Formarna är polerade för att förhindra fastsättning och ytmärken
• Varje batch kontrolleras med avseende på huvudets planhet – inte bara diametern

Kvalitetskontroll – vad vi kontrollerar och varför:

Där fasta nitar med platt huvud används

Fasta nitar med platt huvud är det föredragna valet för lågprofilsenheter med hög hållfasthet:

• Kamerastativ – Bengångjärn, förlängningsmekanismer, vikleder
• Utemöbler – Fällbara ramar, stapelbara stolar och bord
• Fordon – Interiörbeklädnad, panelenheter med frigångsbegränsningar
• Medicinsk utrustning – Hygienkritiska ytor, förebyggande av att handskar fastnar
• Industriell utrustning – Kontrollpaneler, maskinskydd, skjutbara komponenter
• Elektronikkapslingar – chassienheter med snäva spelrum
• Aerospace – Interiörpaneler, säteskomponenter
• Bagage – Handtagsspår, glidmekanismer

Globala kunder, beprövad kvalitet

Vi samarbetar med tillverkare i Nordamerika, Europa och Asien – från kamerautrustningsmärken till billeverantörer till tillverkare av medicintekniska produkter. Bilderna ovan visar några av våra värdefulla partners som besöker vår anläggning, samarbetar i skräddarsydda projekt och delar sina erfarenheter med solida nitar med platt huvud.

Vi förlitar oss inte på anspråk. Varje försändelse inkluderar fullständig spårbar dokumentation:

• Bruksprovningscertifikat – Kemisk sammansättning och dragegenskaper
• Dimensionell kontrollrapport – Faktiska uppmätta värden från partiet
• Platteringscertifikat – Tjockleksverifiering (om tillämpligt)
• Intyg om överensstämmelse – Signerad, batchspårbar

Vi upprätthåller även:

• ISO 9001:2015 – Certifierat kvalitetsledningssystem
• RoHS-överensstämmelse – Verifierad av SGS-testning
• REACH-överensstämmelse – Aktuell SVHC-deklaration

Tre frågor vi svarar ofta på

F1: Vad är skillnaden mellan en solid nit med platt huvud och en halvrörsnit med platt huvud?

S: Skillnaden är svansdesignen. En solid nit med platt huvud är helt solid – hela skaftet deformeras under installationen, vilket ger maximal skjuv- och draghållfasthet. En halvrörsnit med platt huvud har en ihålig hålighet vid svansen, vilket minskar inställningskraften med 70 % men ger 80–90 % solid styrka. Båda har samma lågprofilhuvud. Välj solid för strukturella, bärande och permanenta monteringar där maximal styrka krävs. Välj semi-tubular för produktion av stora volymer där installationshastigheten är kritisk och belastningen är måttlig. För stativfodralet ovan var solid det rätta valet eftersom kunden behövde permanent spännkraft i en rörlig montering.

F2: Vilka material finns tillgängliga för fasta nitar med platt huvud?

S: Vi tillverkar solida nitar med platt huvud i fem materialfamiljer:

• Lågkolhaltigt stål – Starkast, mest kostnadseffektivt, förzinkat eller nickelpläterat
• Rostfritt stål (304/316) – Permanent korrosionsbeständighet, passiverad som standard
• Mässing (C2680) – Konduktivitet, icke-magnetisk, dekorativ
• Koppar – Högsta elektriska/termiska ledningsförmåga
• Aluminium (5052/5056) – Lättast, icke-magnetisk

Hur säljer jagct rätt totallängd för en fast nit med platt huvud?

S: Välj en längd som lämnar 1,2–1,5 gånger skaftdiametern att sticka ut förbi din materialstapel efter insättning. Om du till exempel ska sammanfoga två 2 mm ark (totalt 4 mm) med ett 5 mm skaft, behöver du 1,2 × 5 mm = 6 mm skaft som sticker ut. Total längd = 4mm (stapel) + 6mm (utsprång) = 10mm. Detta utskjutande material bildar det andra huvudet under härdningen. Skicka oss din materialstapeltjocklek så rekommenderar vi den exakta längden.

Vad vi garanterar om varje fast nit med platt huvud

Vi säljer inte bara nitar. Vi garanterar:

• Styrka– skjuvhållfastheten uppfyller eller överträffar din specifikation
• Färdig– skaftdiameter inom ±0,05 mm från din specifikation
• Profil– Huvudhöjd inom ±0,05 mm för monteringar med lågt spelrum
• Material– sammansättning verifierad med spektrometer på varje spole
• Clinch– testat på ditt material före leverans
• Leverans– 5–7 dagar för standardstorlekar, 10–12 dagar för anpassade

Om någon nit i din försändelse inte uppfyller dessa standarder kommer vi att samarbeta med dig för att lösa problemet snabbt – oavsett om det är genom byte, omarbetning eller processjustering.
