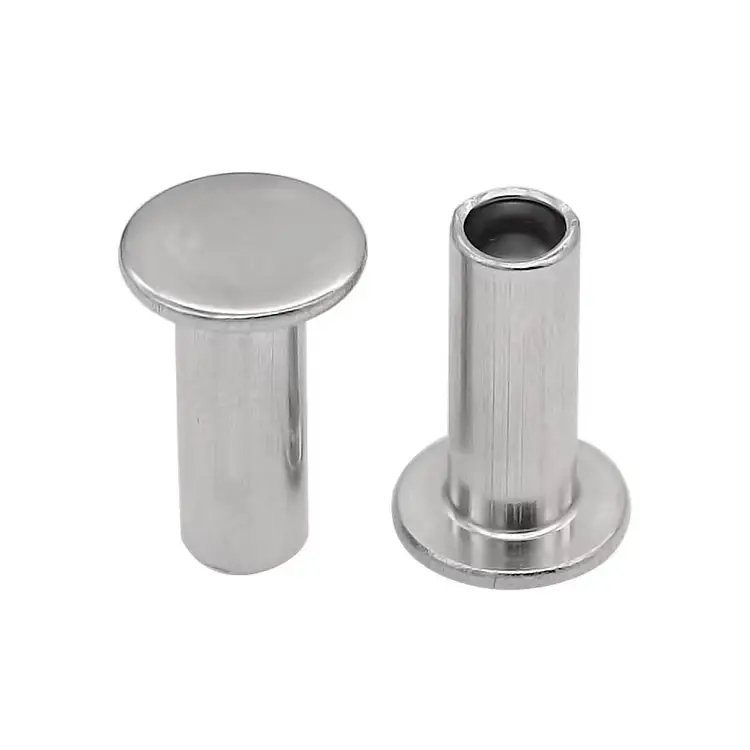

Flat Head Semi Tubular Nitar

Varje nithuvud har designats för att lösa ett specifikt problem.

• Runt huvud– maximal styrka, synlig, traditionell
• Oval huvud– dekorativ, något upphöjd
• Fackverkshuvud– bred lageryta för mjuka material
• Försänkt huvud– noll utsprång (kräver avsmalnande hål)
• Platt huvud– sitter lägre än något icke-försänkt huvud

Halvrörsnitarna med platt huvud finns av en anledning: spelrum. När ett utskjutande huvud orsakar problem – skrapning, fastnar, staplingsstörningar eller helt enkelt en design som kräver en ren yta – är det platta huvudet lösningen.

Siffrorna berättar historien:

Den där skillnaden på 1,2 mm kanske inte låter så mycket – men i en glidmekanism, en staplad enhet eller ett hölje med begränsat spelrum är 1,2 mm skillnaden mellan en del som fungerar och en del som misslyckas.

Det är därför det platta huvudet finns. Det handlar inte om styrka. Det handlar inte om utseende. Det handlar om att få saker att passa.

Fem material – Välj det som passar din montering

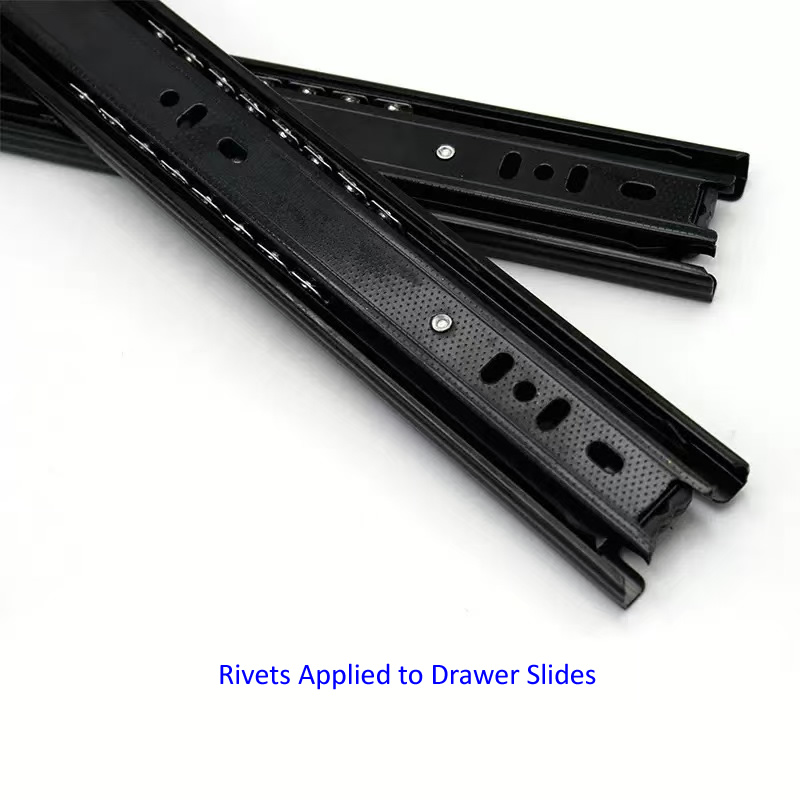

En applikation – Lådslider

En skåptillverkare använde nitar med runda huvuden för att montera lådor. De runda huvudena stack ut 2,5 mm ovanför glidytan – precis tillräckligt för att fångas i lådramen under öppning och stängning. Kunder klagade på att lådor fastnade och repade ytbehandlingar.

Nuote Metals levererade halvrörsnitar med platt huvud – 4,0 mm skaft, 8,0 mm platt huvud, 8,0 mm cylinderlängd, förzinkat stål. Det platta huvudet satt bara 0,9 mm över ytan – tillräckligt lågt för att klara lådramen. Det halv-ihåliga hålrummet minskade inställningskraften, vilket förhindrar förvrängning av det tunna glidmaterialet.

Skåptillverkaren har sedan dess använt över 600 000 halvrörsnitar med platt huvud utan några reklamationer.

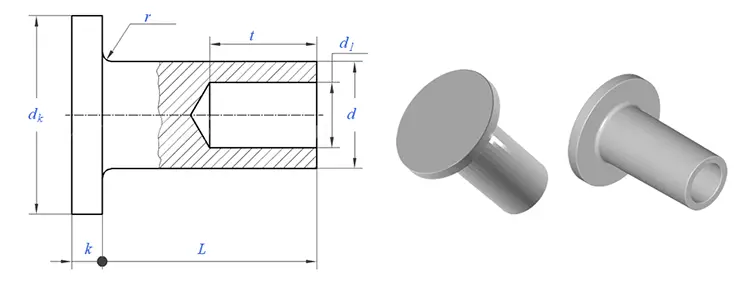

Tillgängliga storlekar – Standard skaftdiametrar

Anpassade storlekar välkomna att skicka oss ritningen.

Hur vi bygger nitar

Platta huvuden är svårare att forma än runda huvuden. Metallen vill skrynkla sig vid den skarpa övergången från skaft till huvud. Vår process förhindrar det.

Vår sekvens med kall rubrik:

• Tråddragning – Råmaterial dras till exakt skaftdiameter (±0,02 mm)
• Cut-off – klippt till ämnets längd
• Första slaget – Blank är kvadratisk och centrerad
• Andra slaget (förformning) – Formen börjar den platta huvudformen med en kontrollerad hörnradie
• Tredje slaget (myntning) – Platt form komprimerar huvudet till slutlig tjocklek, vilket säkerställer perfekt planhet
• Fjärde slaget (hålrumsextrudering) – Punch skapar den halvhåliga kaviteten på 45–55 % djup
• Trimning – Blixten borttagen
• Tumling – Mikrogradar elimineras
• Plätering eller beläggning – Appliceras enligt specifikation

Vad vi verifierar:

En nit, åtta kontroller – kvalitetssäkring

• Kontroll av råmaterialdiameter – Lasermikrometer, ±0,02 mm
• Hårdhetskontroll av råvaror – Rockwell-testare
• Första artikelns utseende – 20× förstoring för sprickor, rynkor, blixt
• Första artikelns dimensionskontroll – Verifiering av optisk komparator
• Pågående kontroller – 5 nitar var 500:e stycke
• Testinställning – Var 2 000:e bit, ställ in i provmaterial
• Saltspraytest (vid behov) – ASTM B117
• Slutlig utgående inspektion – Optisk sortering + AQL manuell verifiering

Där Flat Head Semi Tubular Nitar används

• Lådslider – Lågprofiler där spelrummet är kritiskt
• Flyg- och rymdinteriörer – Panelenheter, säteskomponenter
• Elektronikkapslingar – chassienheter med snäva spelrum
• Möbler – Glidmekanismer, plana ytor
• Fordon – Inredning, panelfästen
• Industriell utrustning – Kontrollpaneler, maskinskydd
• Bagage – Hantera spår, glidmekanismer

Vad vi kan bevisa – certifieringar och dokumentation

Vi ber dig inte lita på våra påståenden. Vi tillhandahåller verifiering från tredje part.

• ISO 9001:2015 – Certifierat kvalitetsledningssystem
• RoHS-överensstämmelse – Verifierad genom SGS-testning
• REACH-överensstämmelse – Aktuell SVHC-deklaration
• SGS testrapporter – Tillgängliga per batch på begäran

Varje leverans av halvrörsnitar med platt huvud inkluderar en dimensionell inspektionsrapport och materialcertifikat. Om du behöver ytterligare testning – saltspray, drag- eller metallurgisk analys – kan vi tillhandahålla det.

Tre frågor vi svarar ofta på

F1: Vad är skillnaden mellan en halvrörsnit med platt huvud och en försänkt huvudnit?

S: Ett platt huvud sitter stolt över ytan (ungefär 0,8–1,2 mm för ett 5 mm skaft). Ett försänkt huvud sitter plant eller under ytan, men det kräver en förborrad kona (försänkning) i materialet. Den halvrörformiga niten med platt huvud behöver inga speciella hålförberedelser – bara ett rakt hål. Om ditt spelrum tillåter 0,8–1,2 mm utskjutande, är det platta huvudet snabbare och billigare än försänkt. Om du behöver noll utsprång är försänkt val.

F2: Kan halvrörsnitar med platt huvud användas i glidapplikationer utan att fångas?

A: Ja. Den låga profilen är speciellt utformad för glidande och spelbegränsade monteringar. Vid 0,8–1,2 mm för ett 5 mm skaft är det platta huvudet tillräckligt lågt för att klara de flesta glidytor. För lådans skjutfodral ovan rensade 0,9 mm huvudhöjd lådans ram helt. Om ditt spel är mindre än 0,8 mm rekommenderar vi att du byter till försänkta nitar.

F3: Vilka material finns tillgängliga för halvrörsnitar med platt huvud?

S: Vi tillverkar halvrörsnitar med platt huvud i fem materialfamiljer:

• Lågkolhaltigt stål – Starkast, mest kostnadseffektivt, förzinkat eller nickelpläterat
• Rostfritt stål (304/316) – Permanent korrosionsbeständighet
• Mässing (C2680) – Icke-magnetisk, dekorativ
• Koppar – Högsta elektriska/termiska ledningsförmåga
• Aluminium (5052/5056) – Lättast, icke-magnetisk

Är du redo att lösa ditt rensningsproblem?

Om du designar för trånga utrymmen är nitar med platt huvud svaret. De tar mindre plats än något annat icke-försänkt huvud.

Tre steg för att få nitar med platt huvud i din montering:

Skicka oss dina specifikationer– Skaftdiameter, cylinderlängd (eller materialstapeltjocklek), material, finish och kvantitet.

Vi svarar inom 24 timmar– med verktygskostnad (om någon), styckepris och ledtid.

Vi skickar prover– 20–50 gratisbitar för dig att testa på ditt faktiska material.

Är du osäker på fatets längd? Skicka oss din materialstapeltjocklek. Vi kommer att beräkna den exakta längden.
