Halvrörsnitar i aluminium

Viktfrågan – varför aluminium är viktigt

Varje kilo du lägger till en produkt har en kostnad. Inom flyget är det bränsle. Inom bilindustrin är det utsläpp. I marin är det prestanda. I bärbar utrustning är det användartrötthet.

Halvrörsnitar i aluminiumväger ungefär en tredjedel av vad stålnitar väger. Det är inte en liten skillnad – det förändrar hur produkter designas, hanteras och används.

Tänk på detta:

• En stålnit på 5 mm väger cirka 1,8 g
• En aluminiumnit på 5 mm väger cirka 0,6 g
• För varje 1 000 nitar sparar du 1,2 kg vikt

För en produkt med 500 nitar är det 600 g sparat – ingen designändring, bara en materialändring. I branscher där varje gram räknas är det betydande.

Tre siffror som definierar aluminium semitubulära nitar

5052– Arbetshästen av aluminiumnitar. Bra hållfasthet, utmärkt korrosionsbeständighet och allmänt tillgänglig. Välj detta för de flesta applikationer.

5056 – Högre hållfasthet än 5052, med liknande korrosionsbeständighet. Välj detta när du behöver den lätta vikten av aluminium men applikationen kräver högre skjuvhållfasthet.

En applikation där viktbesparingar förändrade allt – Drönare

En drönaretillverkare hade ett problem. Varje drönare använde 120 nitar för att montera kolfiberramen och motorfästena. Stålnitar lade till nästan 200 g till den totala vikten, vilket minskade flygtiden med nästan två minuter.

De bytte till aluminium semi tubulära nitar – 3,0 mm skaft, 5,5 mm runt huvud, 6,0 mm piplängd, 5056 kvalitet, klaranodiserad. Aluminiumnitarna vägde en tredjedel av stålnitarna. Viktbesparing per drönare: 130g. Ytterligare flygtid: cirka 1,5 minuter.

Det halvrörformiga hålrummet minskade inställningskraften, vilket förhindrar skador på kolfiberramen. 5056-kvaliteten gav den styrka som behövdes för anslutningar för motorfäste. Den klara anodiserade finishen matchade det befintliga hårdvaruutseendet.

Drönartillverkaren har sedan dess använt över en miljon nitar över hela sin drönarlinje.

Där aluminium halvrörsnitar är meningsfulla

Välj aluminium när:

• Vikten är kritisk– Varje gram är viktigt. Det handlar inte bara om fraktkostnader; det handlar om produktens prestanda. En lättare drönare flyger längre. En lättare ryggsäck bär lättare. En lättare bil går längre.
• Korrosionsexponeringen är måttlig– Aluminium bildar ett naturligt oxidskikt som skyddar mot korrosion. I sötvatten, fukt och regn fungerar aluminium bra. För saltvattenexponering, överväg klass 5056 eller byt till rostfritt stål.
• Icke-magnetisk krävs– Aluminium är icke-magnetiskt, vilket gör det lämpligt för elektronik, MRI-utrustning och känsliga instrument.
• Kostnaden är en faktor– Aluminium är dyrare än stål men billigare än mässing eller rostfritt stål. För applikationer som kräver låg vikt och korrosionsbeständighet till en måttlig kostnad, är aluminium det bästa stället.

Överväg alternativ när:

• Maximal styrka krävs– Stål har högre draghållfasthet. För konstruktionsfogar under hög belastning är stål det bättre valet.
• Saltvattenexponeringen är kontinuerlig– Rostfritt stål ger överlägsen saltvattenbeständighet.
• Konduktivitet krävs– Mässing eller koppar är bättre för elektriska applikationer.

Aluminium vs. stål vs. mässing – en snabb jämförelse

Hur man specificerar aluminium halvrörsnitar – en snabbvalsguide

Steg 1 – Välj betyg

Steg 2 – Välj skaftdiameter

Steg 3 – Välj pipans längd

• Mät din totala materialstapeltjocklek.
• Lägg till 1,5–2,0 mm för clinch-bildning.
• Exempel: 3 mm stack + 1,5 mm = 4,5 mm fatlängd.

Steg 4 – Välj huvudstil

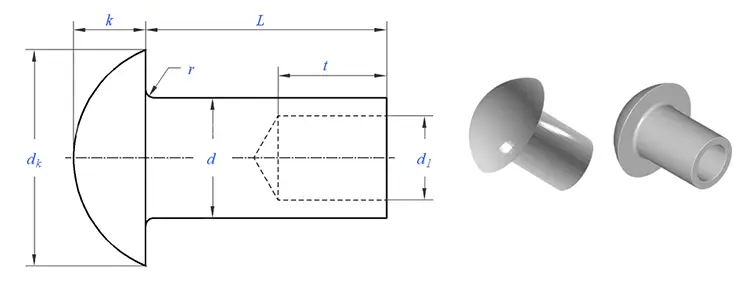

• Runda– synliga fogar, traditionellt utseende

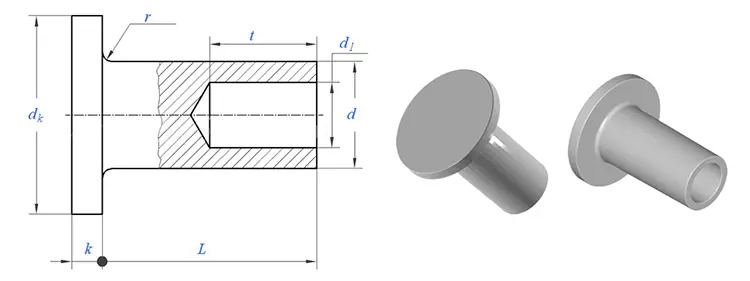

• Platt– Avståndsbegränsade enheter
• Oval– dekorativt, smidigt utseende
• Truss– mjuka material, bred lageryta

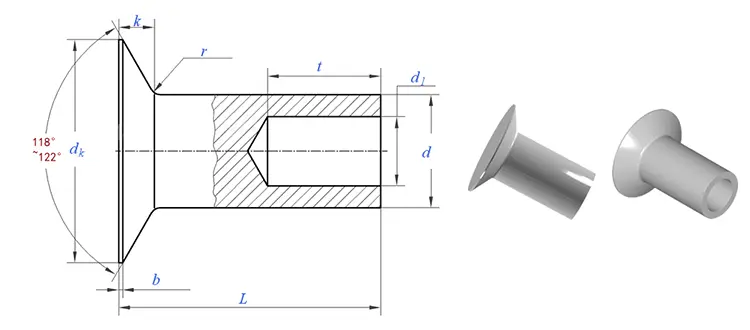

• Försänkt– krav på jämn yta

Steg 5 – Välj finish

• Naturlig (anodiserad)– klar eller färganodiserad för korrosionsskydd
• Vanlig– stämplad, ingen beläggning

Hur vi tillverkar nitar – från tråd till färdig del

Vi är halvrörsnitar av aluminium med kallt huvud från 5052 och 5056 aluminiumtråd.

Vad vi kontrollerar:

• Trådkvalitet– Varje spole testas för sammansättning och hårdhet innan den når våra headers.
• Rubrik– Tre progressiva slag bildar huvudet, extruderar skaftet och skapar den halv-ihåliga håligheten.
• Trimning– Tar bort eventuell blixt runt huvudkanten.
• Tumlande– Tar bort mikrograder.
• Anodisering– Appliceras enligt specifikation för korrosionsskydd och utseende.

Vad vi verifierar:

• Skaftdiameter– ±0,05 mm
• Kavitetsdjup– 45–55 % av fatets längd
• Huvudets geometri– Diameter, höjd och koncentricitet
• Hårdhet– Matchar betygsspecifikationen

Vår kvalitetskontroll – en nit, åtta kontroller

• Kontroll av råmaterialdiameter – Lasermikrometer, ±0,02 mm
• Hårdhetskontroll av råvaror – Rockwell-testare
• Första artikelns utseendekontroll – 20× förstoring för defekter
• Första artikelns dimensionskontroll – Verifiering av optisk komparator
• Pågående kontroller – 5 nitar var 500:e stycke
• Testinställning – Var 2 000:e bit, ställ in i provmaterial
• Saltspraytest (vid behov) – ASTM B117
• Slutlig utgående inspektion – Optisk sortering + AQL manuell verifiering

Där aluminium semitubulära nitar används

De är det föredragna valet för lätta monteringar:

• Flyg och rymd– Invändiga paneler, säteskomponenter, icke-strukturella enheter
• Bil– Karosspaneler, inredning, lätta strukturer
• Marin– Båtinteriörer, däcksbeslag, icke-strukturella anslutningar
• Konsumentelektronik– Bärbar datorchassi, enhetshöljen, lätta enheter
• Sportartiklar– Cyklar, campingutrustning, ryggsäckar
• Medicinsk utrustning– Lätta ramar, bärbara enheter
• Industriell utrustning– Lättviktsskydd, paneler, komponenter

Våra certifieringar och utmärkelser

Nuote Metals hävdar:

• ISO 9001:2015 – Kvalitetsledningssystem
• RoHS-överensstämmelse – Verifierad genom testning från tredje part
• REACH-överensstämmelse – SVHC-deklaration aktuell
• SGS-testrapporter – Tillgängliga på begäran för specifika partier

Tre frågor vi svarar ofta på

F1: Varför välja aluminiumnitar framför stål eller rostfritt stål?

S: Den enskilt största fördelen är vikten. Aluminiumnitar väger en tredjedel av stålet, vilket direkt påverkar produktens prestanda – längre flygtid för drönare, lägre bränsleförbrukning för fordon, minskad användartrötthet för bärbar utrustning. Aluminium är också naturligt korrosionsbeständigt och icke-magnetiskt, vilket stål inte kan erbjuda utan plätering. Välj aluminiumnitar när vikten spelar roll; väljastålnitarnär kostnaden är den enda prioriteringen; väljanitar i rostfritt stålnär saltvattenexponeringen är kontinuerlig.

F2: Vad är skillnaden mellan 5052 och 5056 aluminium för halvrörsnitar av aluminium?

S: 5056-aluminium har högre magnesiuminnehåll, vilket ger den högre draghållfasthet (280–350 MPa mot 220–280 MPa för 5052). Den är också mer korrosionsbeständig, vilket gör den till det föredragna valet för marina och högbelastningsapplikationer. För de flesta allmänna lättviktsapplikationer ger 5052 tillräcklig styrka till en lägre kostnad. För drönarfallet ovan valde kunden 5056 eftersom motorfästena krävde högre styrka. Vi lagerför båda kvaliteterna och kan rekommendera baserat på din specifika applikation.

F3: Korroderar aluminiumnitar? Hur kan jag förhindra korrosion?

S: Aluminium bildar ett naturligt oxidskikt som skyddar mot korrosion. I sötvatten och de flesta inomhusmiljöer fungerar aluminium bra utan extra skydd. För utomhusapplikationer rekommenderar vi anodiserad yta (klar eller färg) som gör oxidskiktet tjockare och förbättrar korrosionsskyddet. För kontinuerlig exponering för saltvatten rekommenderar vi att du byter till 5056 klass med anodiserad yta, eller överväger rostfritt stål om miljön är extrem.

Börja din lättviktsdesign med aluminium semitubulära nitar

Om du designar för viktminskning är halvrörsnitar i aluminium en av de mest effektiva förändringarna du kan göra – ingen omdesign, inga extra delar, bara en materialuppgradering.

Vad vi erbjuder dig:

• Två kvaliteter – 5052 och 5056 aluminium
• Brett skaftområde – 1,5 mm till 8,0 mm
• Flera huvudstilar – Runt, ovalt, platt, fackverk, försänkt
• Anpassade längder – fatlängd till din exakta materialstapel
• Anodiserad yta – Klar eller färg, för förbättrat korrosionsskydd
• ISO 9001:2015 – Fullständigt kvalitetssystem med spårbar dokumentation

Skicka oss dina specifikationer– Skaftdiameter, piplängd, huvudstil, grad, finish och kvantitet.

Vi svarar inom 24 timmar– med verktygskostnad (om någon), styckepris och ledtid.

Vi skickar prover– 20–50 gratisbitar för dig att testa på ditt faktiska material.

Är du redo att gå ner i vikt utan att kompromissa med styrkan? Skicka din förfrågan till Nuote Metals.
