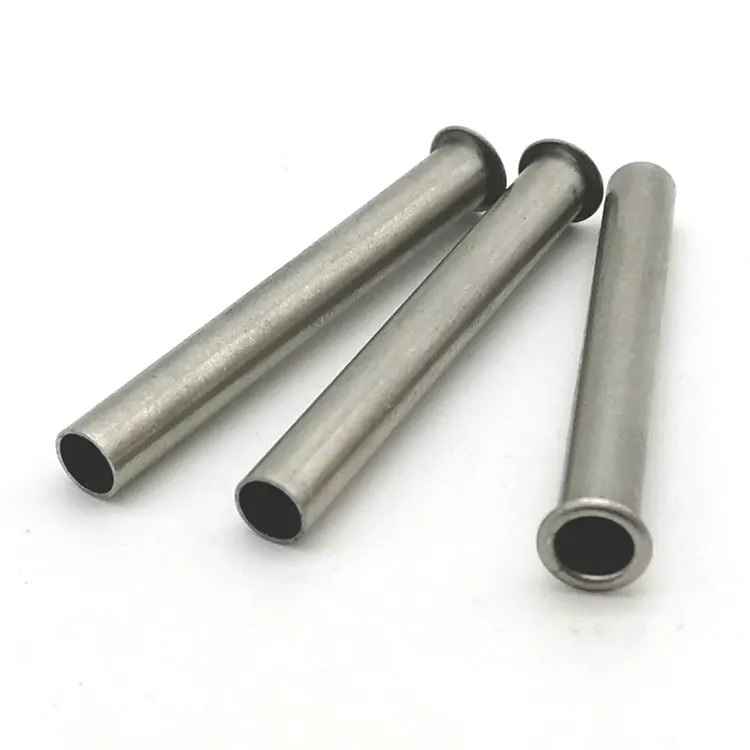

Ihåliga nitar i rostfritt stål

Rostfria ihåliga nitarär helt ihåliga fästelement som kombinerar lågkraftsinstallationen av en ihålig axel med den permanenta korrosionsbeständigheten hos rostfritt stål. Till skillnad från ihåliga nitar i kolstål som kräver plätering för att förhindra rost, är de korrosionsbeständiga av naturen – kromoxidskiktet är självläkande. De är premiumvalet för utomhus-, marin-, livsmedels- och medicinska tillämpningar där rost inte är ett alternativ.

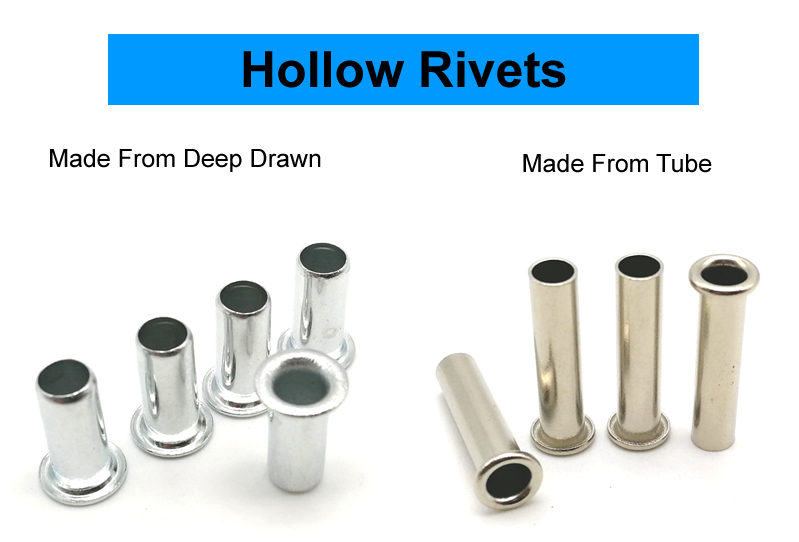

Vi erbjuder två tillverkningsvägar för ihåliga nitar i rostfritt stål:

Rörskärning + rubrik– Vi börjar med rörstockar i rostfritt stål, kapar det till längden och formar huvudet i ena änden. Kostnadseffektivt för större diametrar och tjockare väggar, med snabbare ledtider för verktyg.

Djupteckning från ark– Vi börjar med rostfri plåt och formar niten genom progressiv dragning. Ger en sömlös konstruktion i ett stycke med konsekvent väggtjocklek och en slät inre borrning, idealisk för tunnare väggar och snävare toleranser.

Vi granskar din ritning och rekommenderar den optimala tillverkningsvägen vid offertstadiet.

304 vs. 316 rostfritt stål – vilken kvalitet behöver du?

Välj 304för allmänna utomhusapplikationer, livsmedelsutrustning och industriella sammansättningar där saltexponeringen är begränsad.

Välj 316för marina miljöer, kustnära installationer, kemiska anläggningar och alla tillämpningar där klorider eller syror finns.

Rörskärning vs. djupdragning – vilken process är rätt för dig?

Om du är osäker på vilken process som är rätt för din ansökan, skicka oss din ritning. Vi kommer att granska och rekommendera den optimala metoden – utan kostnad.

Passivering – varför det är viktigt för ihåliga nitar i rostfritt stål

Rostfritt stål rostar inte – men under tillverkningen kan mikroskopiska partiklar av fritt järn överföras från verktyg till ytan. Dessa partiklar kan rosta och skapa röda fläckar på din produkt – även om niten i sig är rostfri.

Passivering tar bort dessa fria järnpartiklar och återställer den verkliga korrosionsbeständiga ytan. Utan det kan dina "rostfria" nitar fortfarande visa rostfläckar.

Vi inkluderar passivering som standard på varje parti av rostfria komponenter utan extra kostnad.

En riktig applikation – Montering av displaystativ utomhus

En tillverkare av utomhusdisplayer behövde ett korrosionsbeständigt fästelement för montering av pulverlackerade stålramar. Stativen användes utomhus året runt – regn, luftfuktighet och temperaturförändringar var konstanta. De tidigare zinkpläterade ihåliga nitarna av kolstål visade rost efter en säsong. Kunden behövde ett fäste som inte rostar och som matchar displayens rena utseende.

Vi levererade 304 ihåliga nitar i rostfritt stål – 4,0 mm skaft, 7,5 mm runt huvud, 6,0 mm piplängd, passiverad finish. Den rostfria 304 gav 200–500 timmars motstånd mot saltstänk – mer än tillräckligt för utomhusvisningar. Den passiverade ytan matchade de pulverlackerade ramarna. Den ihåliga designen blossade ut med minimal kraft – ingen förvrängning av det tunna rammaterialet. Kunden testade 500 nitar över 100 stativ. Efter 18 månaders exponering utomhus, noll rost, noll fel. De beställer nu våra ihåliga nitar i omgångar om 150 000 stycken årligen.

Hur vi tillverkar ihåliga nitar – två vägar

Rutt 1: Rörklippning + kurs

1. Inköp av rörlager – Certifierat 304 eller 316 rostfritt stålrör från godkända fabriker. Varje batch levereras med ett brukstestcertifikat och värmenummer.

2. Inkommande materialinspektion – Rörmaterialet kontrolleras för ytterdiameter (±0,02 mm), väggtjocklek och materialsammansättning (spektrometer).

3. Skärning av rör – Röret skärs till exakt ämneslängd.

4. Rubrik – Det avskurna rörämnet placeras i en rubrikpress. En karbidform bildar huvudet i ena änden.

5. Trimning – Blixten runt huvudkanten tas bort.

6. Tumling – Mikrogradar elimineras.

7. Passivering – Tar bort fria järnpartiklar och återställer kromoxidskiktet. Ingår utan extra kostnad.

8. Slutbesiktning – 100% optisk sortering. AQL-prov manuellt verifierat.

Rutt 2: Djupritning från ark

1. Plåtupphandling – Certifierad rostfri plåt från godkända bruk.

2. Inkommande materialinspektion – Plåtlager kontrolleras med avseende på tjocklek och materialsammansättning.

3. Progressiv djupdragning – Arket matas in i en överföringspress med en multistations progressiv form. I en enda kontinuerlig sekvens tömmer formen en skiva, drar den in i en kopp, fördjupar den till slutlig längd på fatet och genomborrar botten för att skapa den ihåliga borrningen.

4. Flänsning – Flänsen är formad platt och parallell.

5. Tumling – Mikrogradar elimineras.

6. Passivering – Används som standard.

7. Slutbesiktning – 100% optisk sortering. AQL-prov manuellt verifierat.

Provledtid: 5–7 dagar standard; anpassade verktyg: 15–20 dagar.

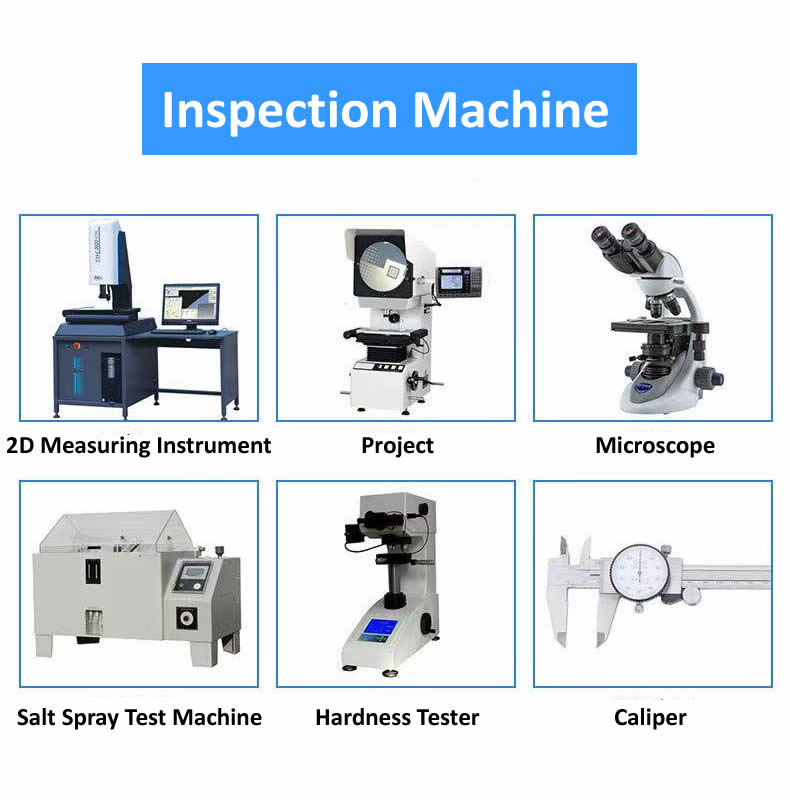

Precisionsinspektionsutrustning – Säkerställer kvaliteten i varje steg

För att säkerställa att varje sats av ihåliga nitar i rostfritt stål uppfyller dina specifikationer, underhåller vi ett komplett utbud av kalibrerad inspektionsutrustning:

Laser mikrometer– Höghastighetsmätning utan kontakt av skaftdiameter, ytterdiameter och väggtjocklek till ±0,02 mm noggrannhet.

Optisk komparator (profilprojektor)– Visuell inspektion av huvudprofil, flänsdiameter, kantradie och övergripande form mot överläggsmallar.

2.5D bildmätningssystem– Automatisk mätning av innerdiameter, flänskoncentricitet, cylinderlängd och ytplanhet med hög precision.

Spektrometer– Verifiering av materialsammansättning för 304 och 316 rostfria stålsorter, vilket säkerställer att varje batch matchar den certifierade materialspecifikationen.

Rockwell hårdhetstestare– Verifiering av råmaterial och färdig produkts hårdhet för att bekräfta konsekventa materialegenskaper.

Saltspray testkammare– Korrosionsbeständighetstestning enligt ASTM B117-standarder för att validera passiveringseffektivitet och kvalitet.

XRF tjockleksmätare– Icke-förstörande verifiering av passiveringsskiktets konsistens och ytkvalitet.

All utrustning kalibreras årligen av ackrediterade tredjepartslaboratorier. Inspektionsprotokoll bevaras i fem år och ingår i varje försändelse.

Arbeta med kunder över hela världen

Vi arbetar med tillverkare över hela Nordamerika, Europa och Asien – från tillverkare av utomhusdisplayer till leverantörer av marinutrustning till tillverkare av livsmedelsutrustning. Bilderna ovan visar några av våra värdefulla partners som besöker vår anläggning, samarbetar i skräddarsydda projekt och delar med sig av sina erfarenheter av ihåliga nitar i rostfritt stål.

Vi upprätthåller full spårbarhet och kvalitetsdokumentation för varje batch:

• Materialcertifikat – Bruksprovningscertifikat spårbara till originalspole
• Dimensionella inspektionsrapporter – Faktiska mätningar från varje batch
• Passiveringsverifiering – ASTM A967-överensstämmelse dokumenterad
• Intyg om överensstämmelse – Signerad, batchspårbar

Tre frågor vi svarar ofta på

F: "Kan jag få prover på ihåliga nitar av rostfritt stål innan jag lägger en produktionsorder?"

A: Ja – vi erbjuder prover för alla våra produkter. För befintliga standardspecifikationer tillhandahålls prover gratis – du betalar endast fraktkostnaden. För anpassade storlekar eller anpassade verktyg beror provtillgänglighet och ledtid på de specifika kraven. Vänligen kontakta vårt säljteam med din ritning eller specifikation, så kommer de att ge råd om provkostnad och leveranstidslinje. Vi tror på att testa innan du åtar oss – vi vill att du ska vara säker på produkten innan du beställer produktionskvantiteter.

F: "Vad är skillnaden mellan SUS304 och 316 ihåliga nitar – vilken ska jag välja?"

S: Skillnaden är molybdenhalten. 316 innehåller 2–3 % molybden, vilket ger överlägsen motståndskraft mot klorider (saltvatten, avisningssalter, blekmedel). 304 erbjuder utmärkt allmän korrosionsbeständighet men kan falla i långvarig exponering för saltvatten. Välj 304 för allmänt utomhusbruk – regn, sol, fukt, matkontakt. Välj 316 för marina miljöer, kustnära installationer, kemiska anläggningar och alla applikationer där saltspray finns. För montermontern ovan var 304 tillräckligt eftersom montrarna användes utomhus men inte i kontinuerlig saltvattenexponering.

F: "Hur kan jag förhindra att mina ihåliga nitar i rostfritt stål spricker under härdningen?"

S: Rostfritt stål härdar snabbare än kolstål och är mer benäget att spricka om förhållandena inte är korrekta. Här är de troliga orsakerna och lösningarna:

Orsak 1:Inställningskraften är för hög. Ihåliga nitar behöver bara 15–20 % av kraften som krävs för solida nitar. Rostfritt arbete härdar under tryck – överdriven kraft orsakar sprickbildning innan väggen kan blossa. Lösning: Minska inställningskraften med 30–40 % och testa igen.

Orsak 2:Pipans längd är för kort. Om pipan inte sträcker sig 1,0–1,5 mm utanför din materialtjocklek, bottnar den ihåliga delen och spricker. Lösning: Mät din totala stapeltjocklek – vi kommer att justera pipans längd på din nästa beställning.

Orsak 3:Arbetshärdande från tidigare formning. Bearbetning av rostfritt stål härdar snabbt. Om din presshastighet är för hög eller om verktygen är slitna, hårdnar metallen innan den kan flamma. Lösning: Vi använder polerade hårdmetallformar och kontrollerade utvidgningshastigheter specifikt för ihåliga nitar av rostfritt stål.

Orsak 4:Hålstorleken är för snäv. Om hålet är underdimensionerat, komprimeras pipan för mycket. Lösning: Öka hålstorleken till skaftdiameter + 0,15–0,20 mm.

Om ingen av dessa löser problemet, skicka oss ett prov på dina spruckna nitar och din materialstapel. Vi kommer att analysera felet och rekommendera en specifik åtgärd – utan kostnad.
