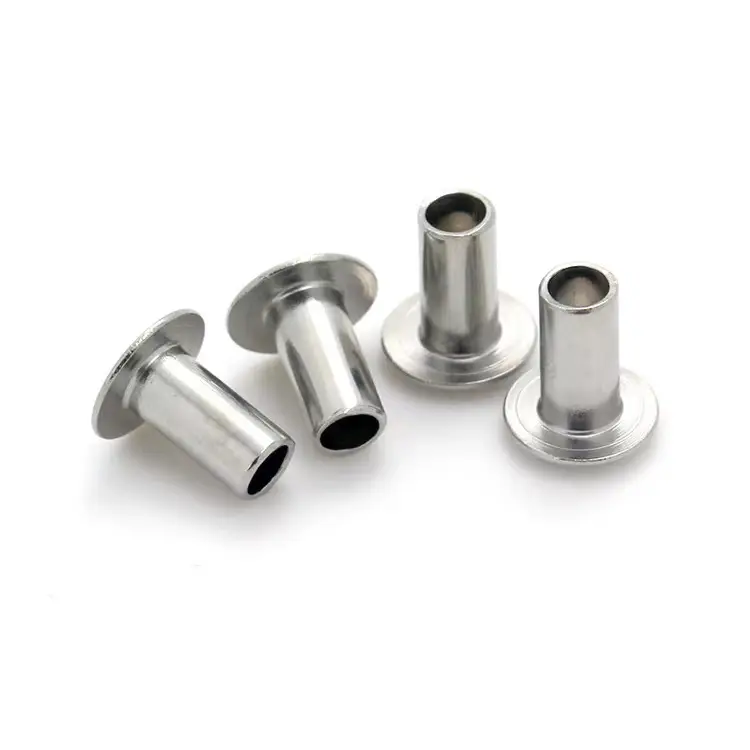

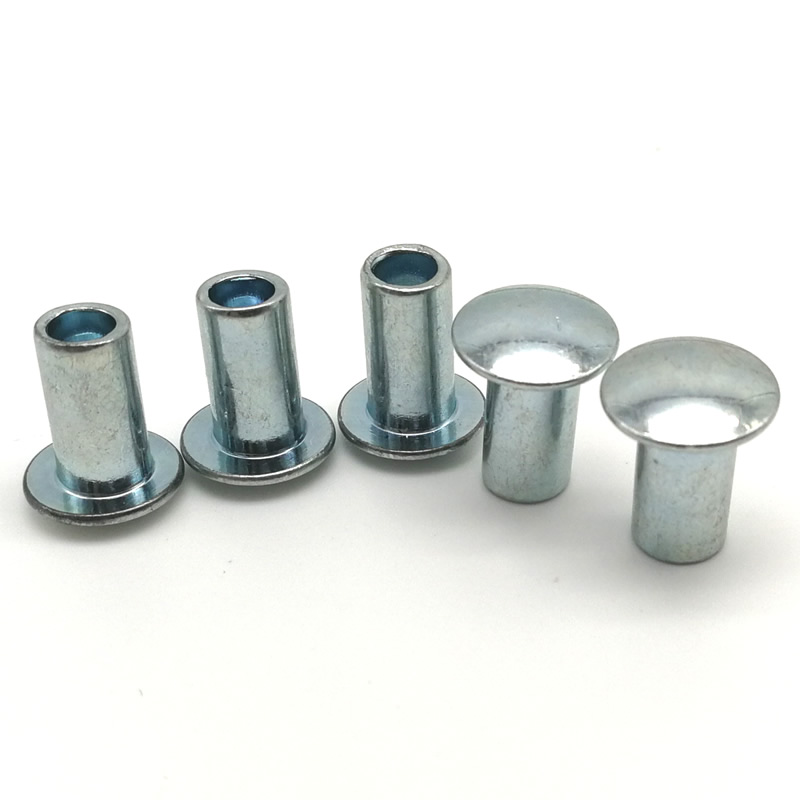

Halvrörsnit i stål

För produktionslinjer med stora volymer som behöver snabb, pålitlig fastsättning,stålhalvrörsnitarfrån Nuote Metals erbjuder den perfekta balansen. Till skillnad från en solid nit som kräver hög kraft och tung utrustning, minskar den halvrörformade designen – delvis ihålig vid bakdelen – inställningskraften med ungefär 70 % samtidigt som den behåller det mesta av skjuvhållfastheten. Resultatet är ett fästelement som installeras snabbt, fungerar med lättare verktyg och som fortfarande ger en permanent, pålitlig fog.

Nuote Metals kallhuvudnitar från lågkolhaltigt stål med valfri zinkplätering eller annan ytbehandling. Med över tio års produktionserfarenhet och fullständig ISO 9001:2015-certifiering är våra semi-tubulära nitar betrodda av bil-, HVAC- och industriutrustningstillverkare över hela världen.

Vad gör en halvrörsnit annorlunda

Det avgörande kännetecknet för en semi-tubulär nit är den grunda håligheten i bakänden - vanligtvis 45–55 % av pipans längd. Under installationen rullar endast den tunna väggen av denna ihåliga sektion utåt för att bilda clinch. Detta skiljer sig i grunden från en solid nit, där hela skaftet måste deformeras.

För de flesta industri-, fordons-, HVAC- och hårdvarutillämpningar ger den halvtubulära niten mer än tillräckligt med styrka samtidigt som den håller produktionen effektiv.

Tekniska specifikationer – Material, mått och ytbehandlingar

Materialegenskaper

Standardmått

Vi tillverkarstålhalvrörsnitari följande skaftdiametrar. Huvudstilar, huvuddiametrar och cylinderlängder varierar beroende på storlek och tillhandahålls som standardserier. Anpassade mått är tillgängliga på begäran.

Toleranser: Skaftdiameter ±0,05 mm, huvuddiameter ±0,15 mm, total längd ±0,15 mm. Nitlängden mäts från undersidan av nithuvudet. Anpassade cylinderlängder och huvuddiametrar tillgängliga på begäran. Ingen verktygsavgift för standardstorlekar som anges ovan.

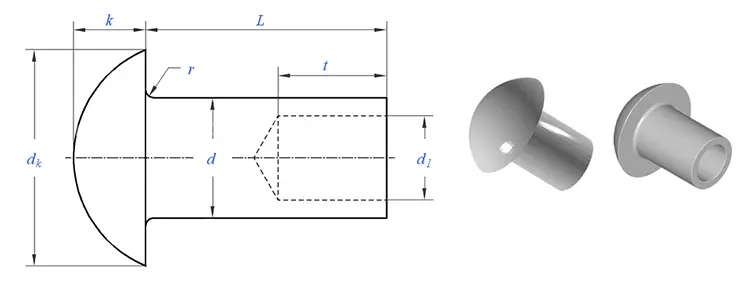

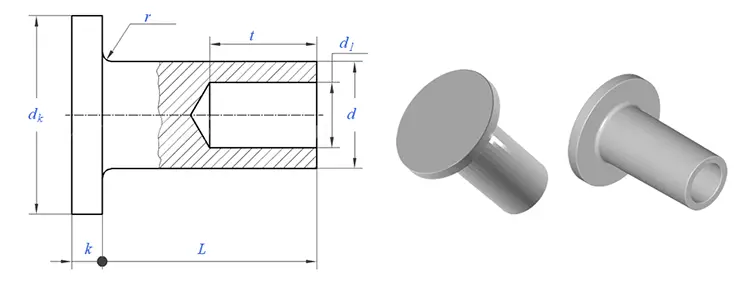

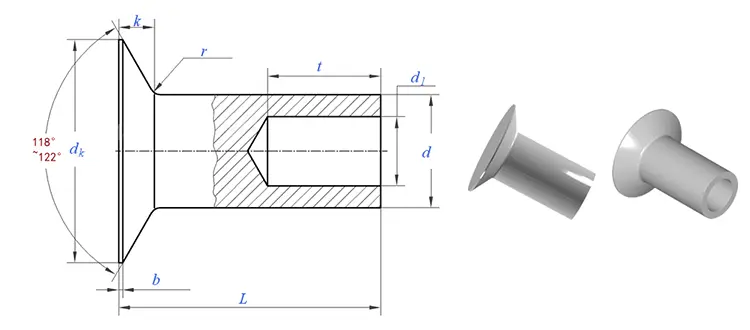

Tillgängliga huvudstilar

Ytfinish

För utomhusbruk eller fuktexponerade applikationer rekommenderar vi starkt förzinkade halvrörsnitar av stål.

Mekaniska data (5 mm stålnit, insatt i 2 mm stålplåt)

Se How We Make Nitar

Våra pressar med kall riktning bildar nitar av tråd i en enda kontinuerlig sekvens – dragning, skärning, siktning, hålighetsextrudering och trimning. Videon visar hela processen från trådmatning till färdig nitutkastning, med kvalitetsövervakning i realtid i varje steg.

Ett verkligt kundexempel – hopfällbar sängram

Detta är en av många applikationer för halvrörsnitar. Vi inkluderar det för att visa verklig produktionsanvändning, inte för att föreslå begränsningar.

En tillverkare av bärbara hopfällbara sängar för camping och nödhjälp behövde en pålitlig, kostnadseffektiv nit för sax-gångjärnslederna. Den hopfällbara sängramen använde 1,8 mm tjocka stålrör. De tidigare solida nitarna krävde hög härdkraft, vilket ibland deformerade slangen under monteringen och bromsade deras produktionslinje. Kunden ville också ha en rostbeständig yta för tillfällig användning utomhus.

Nuote Metals levererade halvrörsnitar av zinkpläterat stål – 5,0 mm skaftdiameter, 9,0 mm fackverkshuvud, 12,0 mm piplängd – totalt 600 000 stycken för deras första beställning. Den semi-tubulära kaviteten minskade inställningskraften med över 60 %, vilket eliminerar slangdeformation. Det breda fackverkshuvudet fördelade klämkraften jämnt, vilket förhindrade genomdragning. Zinkplätering gav 72 timmars saltsprayskydd, vilket säkerställde att nitarna inte rostar efter exponering för fuktiga förhållanden.

Kunden testade nitarna över 1 000 hopfällbara sängar. Efter 5 000 vikcykler och testning av fuktkammaren observerades ingen lossning eller rost. De har sedan lagt ombeställningar på totalt över 2 miljoner stycken och specificerar nu våra nitar för hela sin produktlinje för hopfällbara sängar.

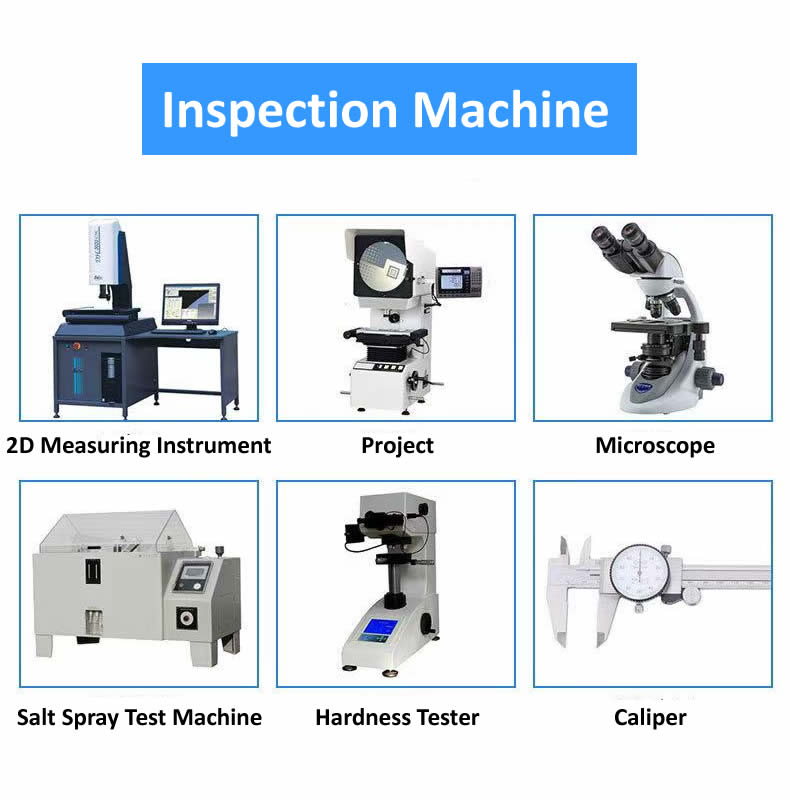

Vår interna inspektionsutrustning

Vi upprätthåller ett komplett utbud av kalibrerad inspektionsutrustning för att verifiera varje sats av semi-rörnitar av stål:

• Digitala bromsok– För snabba dimensionskontroller under produktion
• Mikrometrar– För precisionsmätning av skaftdiameter och väggtjocklek
• 2.5D bildmätningssystem– För full konturmätning och koncentricitetsverifiering
• Profilprojektor (optisk komparator)– För inspektion av hålrumsdjup, huvudvinkel och kantradie
• Laser mikrometer– För höghastighets, beröringsfri diametermätning
• Rockwell hårdhetstestare– För att verifiera råvaruhårdheten
• Saltspray testkammare– För korrosionsbeständighetstestning av pläterade nitar (ASTM B117)
• Spektrometer– För verifiering av materialsammansättning av inkommande spolar
• Universell testmaskin– För verifiering av skjuv- och draghållfasthet

All utrustning kalibreras årligen av ackrediterade laboratorier från tredje part. Kontrollprotokollet bevaras i fem år.

Vår kvalitetskontroll – en nit, åtta kontroller

Vi förlitar oss inte på stickprov. Varje parti nitar passerar genom åtta separata kvalitetsgrindar innan de lämnar vår fabrik. Principen är enkel: mät tidigt, mät ofta och anta aldrig.

• Kontroll av råmaterialdiameter– Inkommande tråd mäts med lasermikrometer. Diametertolerans: ±0,02 mm. Varje spole utanför detta intervall avvisas innan den rör vid våra rubriker.
• Hårdhetskontroll av råvaror– Ett prov från varje spole testas på en Rockwell hårdhetstestare. För lågkolhaltigt stål kräver vi HRB 60–80. För mjuk, och niten kommer att deformeras under kursen. För hårt, och hålrummet kan spricka.
• Första artikelns utseendekontroll– Efter verktygsinställning inspekteras de första 10 nitarna visuellt under förstoring. Vi letar efter sprickor, blixtar, ojämna huvuden eller ytmärken. Alla synliga defekter stoppar pressen.
• Första artikelns dimensionskontroll– Samma 10 nitar mäts på en optisk komparator. Huvuddiameter, huvudhöjd, skaftdiameter, total längd och kavitetsdjup. Alla måste vara inom ritningstoleranser innan produktionen startar.
• Pågående kontroller– Under massproduktion drar operatören 5 nitar var 500:e stycke. Måtten verifieras med digitala bromsok och en go/no-go-mätare för kavitetsdjup. Eventuell avdrift utlöser verktygsjustering.
• Testinställning (provnitning)– Var 2 000:e bit sätter vi 3 nitar i ett representativt materialprov (samma tjocklek och typ som din montering). Clinchen inspekteras för symmetri och täthet. Inga lösa eller spruckna nitar accepteras.
• Saltspraytest (vid behov)– För utomhus- eller pläterade nitar skickar vi prover till vårt labb för ASTM B117 saltspraytestning. Förzinkning: 48–96 timmar. Ett certifikat utfärdas med partiet.
• Slutlig utgående besiktning– Före förpackning passerar varje nit genom en optisk sorteringsmaskin. Kameror kontrollerar huvuddiameter, huvudhöjd, skaftdiameter, total längd och kavitetsdjup. Avslag matas automatiskt ut. Ett slumpmässigt AQL-prov (nivå II, 1.0) tas sedan för manuell verifiering.

En halvrörsnit av stål som klarar alla åtta steg är redo att lämna vår fabrik. Vi håller register över varje kontroll i fem år.

Vad våra kunder säger – verklig feedback

Våra certifieringar och utmärkelser

Nuote Metals har följande certifieringar och ackrediteringar:

• ISO 9001:2015– Kvalitetsledningssystem certifierat av TÜV SÜD
• RoHS-överensstämmelse– Verifierad av SGS tredjepartstestning
• REACH-efterlevnad– SVHC-deklaration aktuell
• ASTM F1941– Överensstämmelse med standard för zinkplätering
• SGS testrapporter– Tillgänglig på begäran för specifika partier

Alla certifieringar och testrapporter finns tillgängliga på begäran.

Där stål semitubulära nitar används

De är det föredragna valet för applikationer där styrka, hastighet och kostnadseffektivitet är prioriterade:

• Möbeltillverkning– Fällbara sängar, stolar, soffor, gångjärnsenheter, ramskarvar
• Fordonsindustrin– Bromsbelägg, kopplingsbelägg, inredning, karosspaneler
• VVS-utrustning– Skåpsmontering, kanalanslutningar, fläkthus
• Industriell utrustning– Maskinskydd, kontrollpaneler, transportörkomponenter
• Konstruktion– Lätta strukturella anslutningar, metallram, arkitektonisk hårdvara
• Elektronik– Komponentmontering, chassimontering, kretskortavstånd
• Lädervaror och klädsel– Bälteshål, väskbeslag, tygfästen

Hur vi arbetar – praktisk information

• Prover– 20–50 gratis stycken för standardlagerstorlekar (kunden betalar frakt)
• Provorder– 10 000 stycken rekommenderas för förstagångsvalidering
• MOQ– 2 000 stycken (standardstorlekar), 5 000 stycken (anpassad tunna eller huvudstil)
• Ledtid (lager)– 5–7 arbetsdagar
• Ledtid (anpassad)– 10–12 arbetsdagar
• Verktygskostnader– Inget för standardhuvudstilar och skaftdiametrar (1,5–8 mm)

Tre frågor vi svarar ofta på

F1: Vad är skillnaden mellan en semi-rörsnit av stål och en solid stålnit? När ska jag välja den semi-tubular versionen?

S: Den grundläggande skillnaden är den ihåliga håligheten i svansen. En halvrörsnit av stål har ett grunt hålrum i spetsen, vilket endast kräver 25–30 % av kraften som behövs för en solid nit med samma diameter. Detta gör den snabbare att installera och skonsammare mot omgivande material. Solida nitar erbjuder något högre skjuvhållfasthet (halvrörformiga behåller 80–90 % av solid nitstyrka) men kräver tung utrustning och mer tid. För de flesta industri-, bil-, HVAC- och hårdvarutillämpningar – inklusive det hopfällbara sängfodralet ovan – ger halvrörsnitar mer än tillräckligt med styrka samtidigt som produktionen hålls effektiv. Välj solida nitar endast för extrema strukturella belastningar där maximal skjuvhållfasthet är den enda prioriteringen.

F2: Kanstålhalvrörsnitaranvändas utomhus utan att rosta?

S: Ja, med rätt finish. Obelagt stål rostar snabbt när det utsätts för fukt. Våra standardnitar av lågkolstål finns med zinkplätering (klar, blå eller gul) som ger 48–96 timmars motstånd mot saltstänk – tillräckligt för inomhus och skyddad utomhusbruk. För det hopfällbara sängfodralet ovan gav zinkplätering 72 timmars skydd mot enstaka fuktiga förhållanden. För mer krävande utomhus- eller kustmiljöer rekommenderar vi att du byter till halvrörsnitar i rostfritt stål (304 eller 316) som erbjuder 200–1 000+ timmars saltstänkskydd.

F3: Hur väljer jag rätt piplängd för en semi-rörsnit av stål?

S: Välj en cylinderlängd som är ungefär 1,5–2,0 mm längre än din totala materialstapeltjocklek. Om du till exempel ska foga två 2 mm stålplåtar (totalt 4 mm), välj en piplängd på 5,5–6,0 mm. Denna extra längd ger tillräckligt med material för att den ihåliga sektionen ska rulla utåt och bilda en säker clinch utan att bottna. Om pipan är för kort blir clinchen svag. För lång, och pipan kan skrynklas. Nitlängden mäts från undersidan av nithuvudet till slutet av kroppen. Skicka oss din materialstapeltjocklek, så rekommenderar vi den exakta fatlängden.

Är du redo att optimera din monteringslinje?

Om du för närvarande använder solida nitar och hanterar långsam montering, deformerade material eller höga verktygskostnader, byt tillstålhalvrörsnitarkan göra stor skillnad.

Vad vi erbjuder dig:

• Flera huvudstilar – Runda, ovala, truss, platt och försänkt
• Brett skaftområde – 1,5 mm till 8,0 mm
• Anpassade längder – fatlängd till din exakta materialstapel
• Förzinkning som standard – 48–96 timmars saltsprutskydd
• ISO 9001:2015– Fullständigt kvalitetssystem med spårbar dokumentation

Kom igång i tre steg:

• Skicka oss dina specifikationer – Skaftdiameter, piplängd (eller materialstapeltjocklek), huvudstil, finish och kvantitet
• Vi svarar inom 24 timmar – med verktygskostnad (om någon), styckepris och ledtid
• Vi skickar prover – 20–50 gratisbitar som du kan testa på ditt faktiska material

Skicka din förfrågan till Nuote Metals idag.
