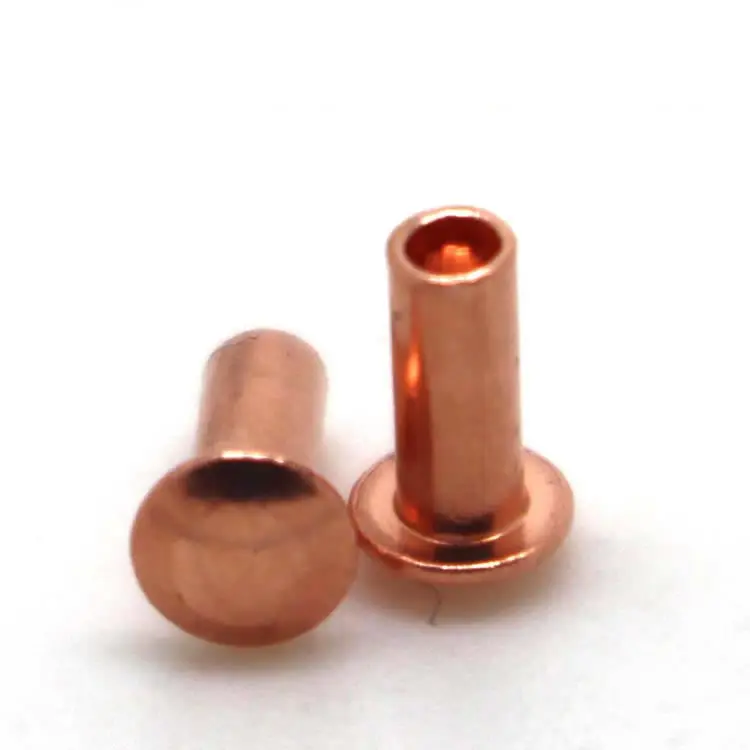

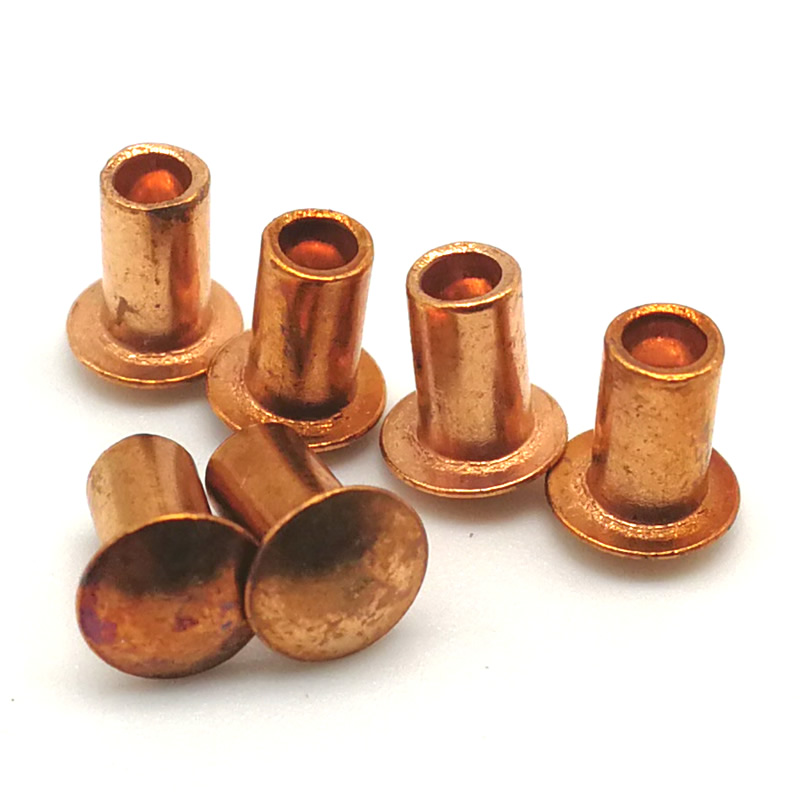

Koppar halvrörsnitar

De flesta nitar är valda för styrka. Kopparnitar väljs för vad de gör – bär ström, flyttar värme, motstår bakterier och överlever utomhus utan att rosta. Den halvrörformade designen ger ytterligare en fördel: 70 % lägre inställningskraft än solida nitar, vilket gör dem idealiska för produktion av stora volymer där ledningsförmåga krävs men installationshastigheten inte kan offras.

Tre siffror som definierar kopparhalvrörsnitar

100 % IACS-ledningsförmåga– Koppar leder ström bättre än någon annan vanlig fästmetall. Mässing erbjuder ~28%, aluminium ~61%, stål <10%.

70 % mindre inställningskraft– Det halv-ihåliga hålrummet minskar installationskraften från 4 ton till 1,2 ton (för en 5 mm nit). Snabbare cykler, lättare pressar, mindre materialbelastning.

401 W/m·K värmeledningsförmåga– Koppar flyttar bort värme från fogar, vilket gör den idealisk för kylflänsar, elektronik och utrustning som går varm.

När ska man välja kopparhalvrörsnitar

En verklig applikation – Solar Inverter-jordningsenhet

En tillverkare av solenergiutrustning behövde ett pålitligt, ledande fästelement för jordanslutningar inuti sina växelriktare. De tidigare solida kopparnitarna gav utmärkt ledningsförmåga men saktade ner löpande bandet – hög härdkraft krävde noggrann pressinställning. Kunden ville ha samma ledningsförmåga med snabbare installation.

Vi levererade C11000 halvrörsnitar av koppar – 4,0 mm skaft, 7,0 mm runt huvud, 10,0 mm piplängd, slät finish. Den semi-tubulära designen minskade inställningskraften från 3,5 ton till 1,0 ton – 71 % mindre. Konduktiviteten låg kvar på 100 % IACS. Kunden testade 1 000 nitar. Efter 5 000 termiska cykler ökar nollresistansen. De beställer nu 150 000 stycken årligen.

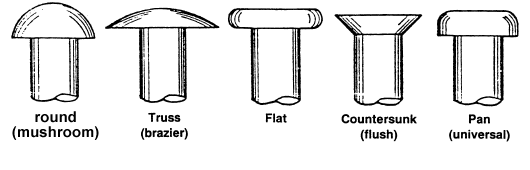

Alternativ för huvudstil – vilket som passar din montering

Hur man specificerar – vad vi behöver från dig

Vad du tillhandahåller:

Skaftdiameter– 1,5 mm till 8,0 mm

Tunnlängd– vi beräknar från din materialstapeltjocklek

Huvudstil –rund, platt, oval, försänkt, takstol eller svamp

Avsluta– slät, tumlad (ljus), antik eller lackad

Längdregel för halvrörsnitar:Tunnlängd = materialstapeltjocklek + 1,5–2,0 mm.

Exempel ledtid:5–10 dagar standard; anpassade verktyg: 15–20 dagar.

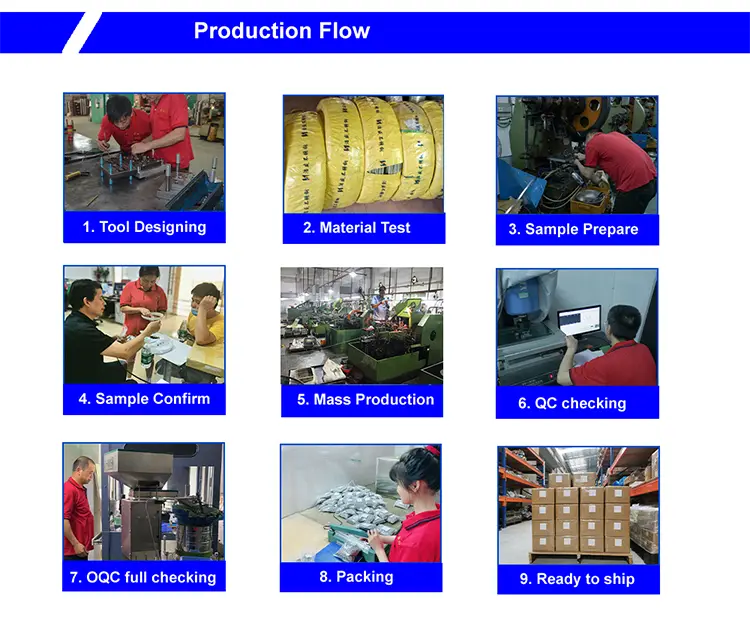

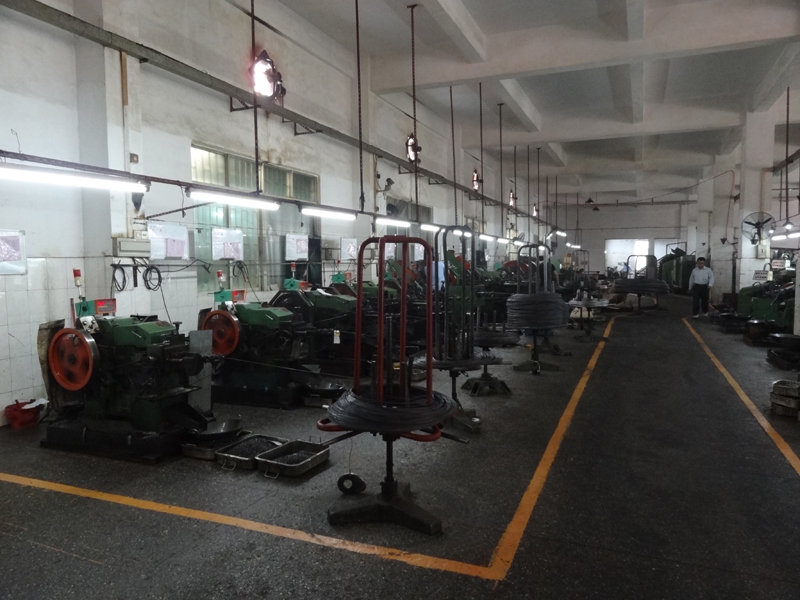

Vår produktionsprocess – från råmaterial till färdig nit

1. Råvaruanskaffning– Certifierad koppartråd (C11000) från godkända bruk. Varje spole kommer med ett brukstestcertifikat.

2. Inkommande materialinspektion– Diameter, hårdhet och kopparhalt (≥99,9%) verifierad. Spolar utanför specifikation avvisas.

3. Förberedelse av verktyg– Hårdmetallhuvudformar inspekteras och ställs in för den semi-tubulära kaviteten.

4. Första artikelinspektion– 10 nitar uppmätt på optisk komparator. Huvuddiameter, cylinderlängd, hålighetsdjup verifierad.

5. Massproduktion– Kontroller under processen: 5 nitar var 500:e stycke. Varje drift stoppar pressen.

6. Pågående inspektion –Var 2 000:e bit, sätt in 3 nitar i provmaterialet. Clinch inspekterad för symmetri och täthet.

7. Slutlig utgående inspektion– 100 % optisk sortering. AQL-prov manuellt verifierat. Dimensionsrapport, materialcertifikat och certifikat om överensstämmelse utfärdade.

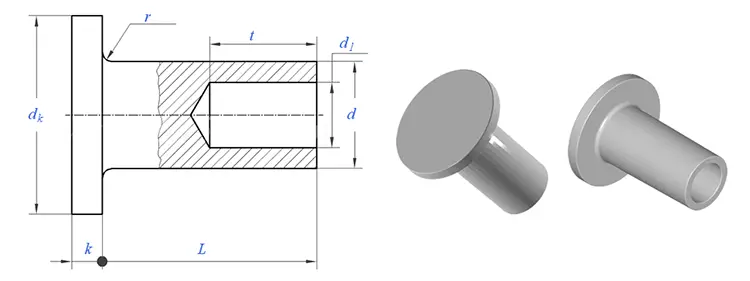

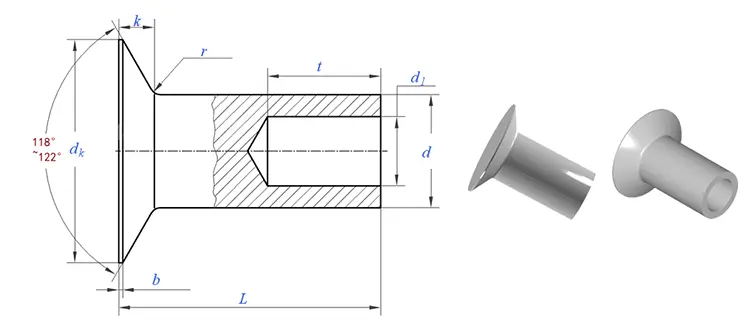

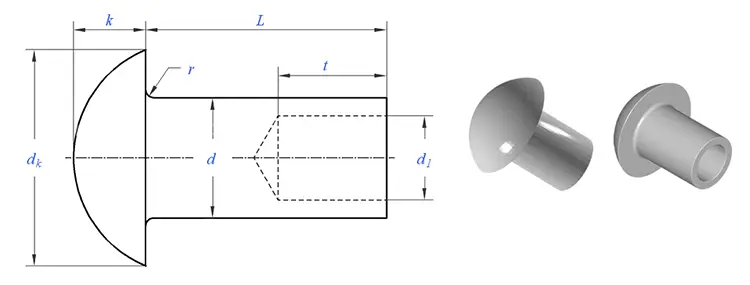

Snabbreferens – Mått & Toleranser

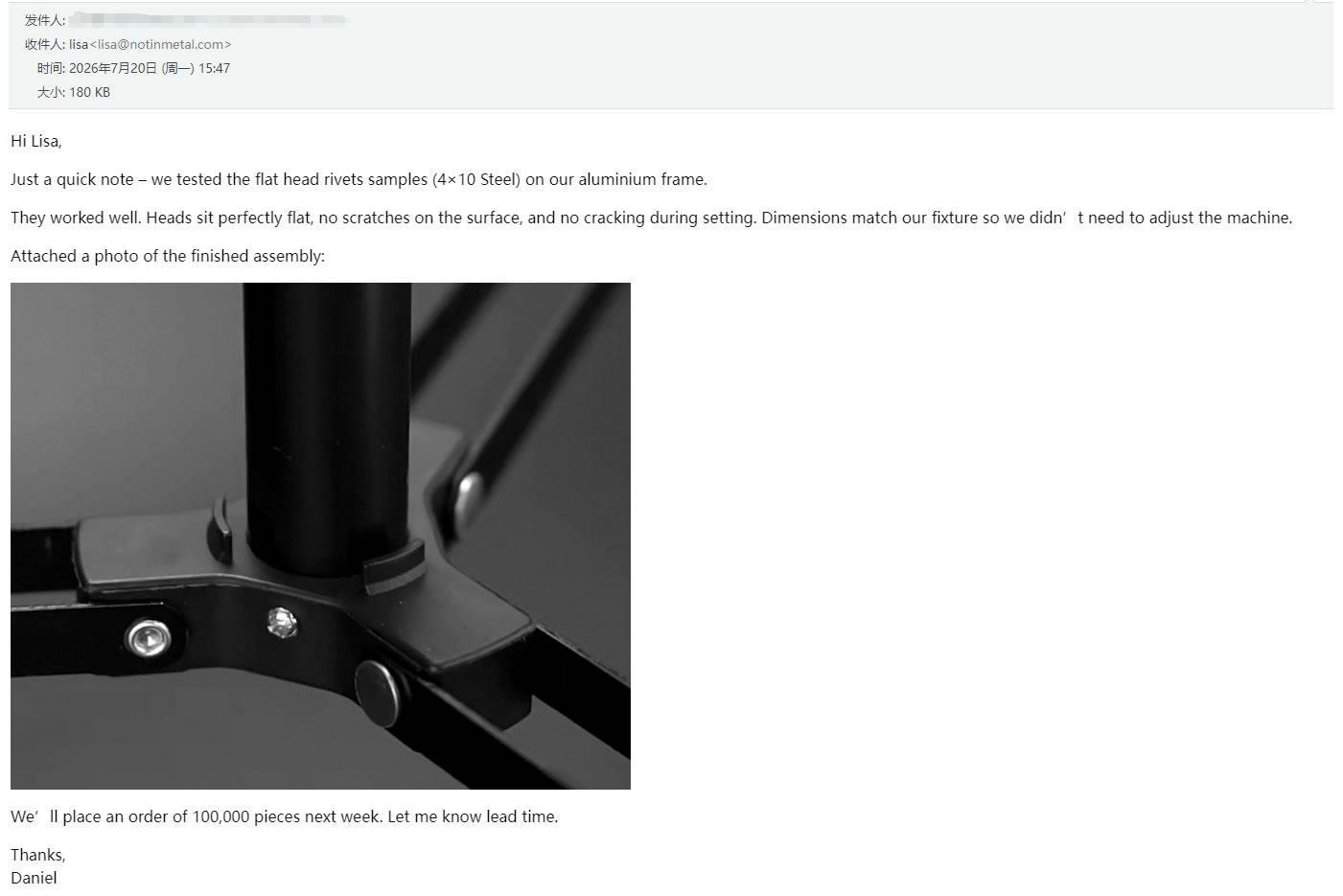

Vad våra kunder säger – verklig feedback

Tre frågor vi svarar ofta på

F: "Vad är skillnaden mellan halvrörsnitar av koppar och mässing för elektriska applikationer?"

S: Koppar erbjuder 100 % IACS-ledningsförmåga; mässing erbjuder ~28%. Om din nit måste bära ström är koppar det rätta valet. Mässing är hårdare och ger bättre slitstyrka för mekaniska applikationer – men för elektriska, termiska eller antimikrobiella krav vinner koppar varje gång. Den semi-tubulära designen finns i båda materialen, men koppar specificeras när konduktiviteten är kritisk.

F: "Varför välja halvrörformig koppar framför solid koppar för elektriska anslutningar?"

S: Den semi-tubulära designen minskar inställningskraften med 70 % samtidigt som den bibehåller samma 100 % IACS-konduktivitet. För produktion i stora volymer – som växelriktarhöljet för solenergi ovan – innebär detta snabbare montering, lättare pressar och lägre verktygsslitage. Solida kopparnitar är fortfarande det rätta valet för strukturella applikationer där maximal skjuvhållfasthet krävs. För de flesta elektriska anslutningar ger semi-tubular mer än tillräckligt med styrka med bättre produktionseffektivitet.

F: "Mina halvrörsnitar av koppar spricker under installationen – vad orsakar detta och hur kan jag fixa det?"

S: Sprickbildning under härdning är ett av de vanligaste problemen vi hör talas om med halvrörsnitar av koppar. Koppar är mjukt och formbart, men det kan fortfarande spricka om förhållandena inte är rätt. Här är de mest troliga orsakerna och lösningarna:

Orsak 1:Fatlängden är för kort för din materialstapel. Om pipans längd inte sträcker sig 1,5–2,0 mm utanför din materialtjocklek, bottnar den ihåliga sektionen innan clinchen bildas – väggen har ingenstans att ta vägen och spricker. Lösning: Mät din totala stapeltjocklek och lägg till 1,5–2,0 mm. Vi kan justera pipans längd på din nästa beställning.

Orsak 2:Inställningskraften är för hög. Koppar är mjukt – det behöver inte samma tryck som stål. Halvrörsnitar behöver bara 25–30 % av kraften som krävs för solida nitar. Om din press är inställd för högt kommer den ihåliga väggen att spricka snarare än att rulla smidigt. Lösning: Minska inställningskraften med 30 % och testa igen.

Orsak 3:Hålstorleken är för snäv. Om hålet är underdimensionerat, komprimeras cylindern för mycket under införandet, vilket försvagar väggen innan stelningen ens börjar. Lösning: Öka hålstorleken till skaftdiameter + 0,15–0,20 mm.

Orsak 4:Kavitetsdjupet är för djupt. Om kaviteten överstiger 55 % av pipans längd är den återstående väggen för tunn för att stödja rullningen. Lösning: Vi kan justera kavitetsdjupet till 45–50 % av fatets längd på din nästa beställning.

Om du upplever sprickbildning och ingen av dessa lösningar löser problemet, skicka oss ett prov på dina spruckna nitar och din materialstapel. Vi kommer att analysera felet och rekommendera en specifik åtgärd – utan kostnad.
