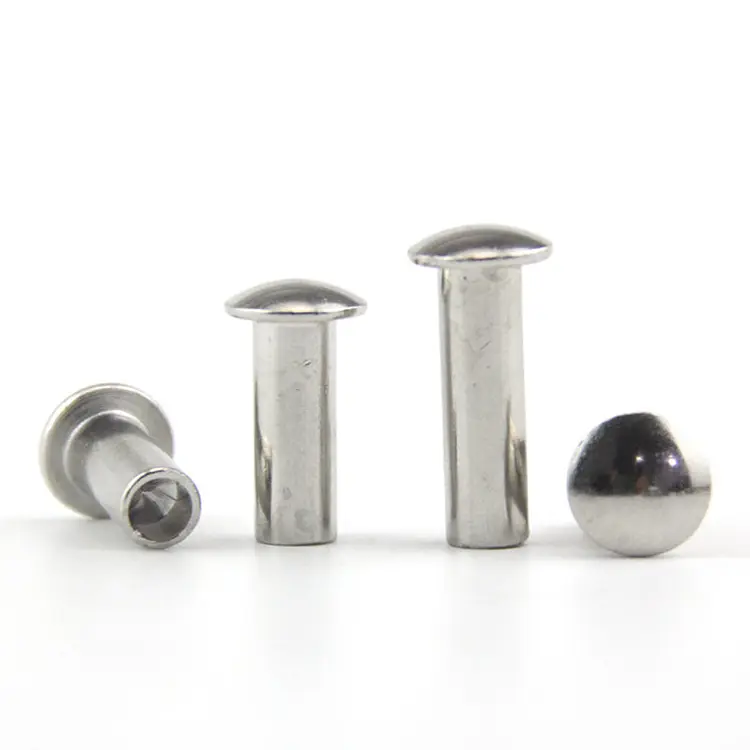

Truss Head Semi Tubular nitar

När du fäster mjuka material – plast, läder, tunn plåt eller kompositer – misslyckas ofta en standardnit med runt huvud. Den smala lagerytan koncentrerar kraften och med tiden drar huvudet igenom. Defackverkshuvud halvrörsnitlöser detta med en extra bred kupol med låg profil som fördelar klämkraften över ett mycket större område.

Det halv-ihåliga hålrummet skär inställningskraften med upp till 70 % jämfört med solida nitar. Du får hållkraften hos en nit utan den tunga pressen eller risken att spricka spröda material.

Truss Head vs. Other Heads – Varför den extra bredden spelar roll

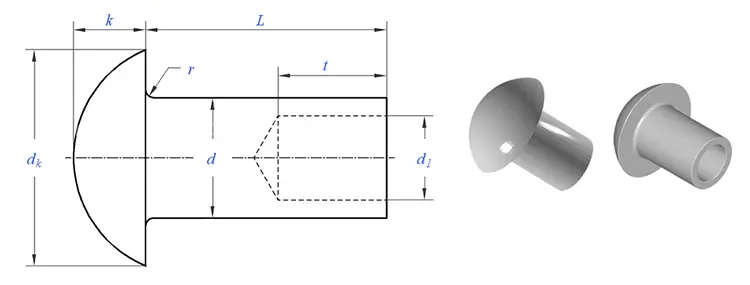

Trusshuvudet är den bredaste standardhuvudstilen. Dess diameter är 2,2 till 2,8 gånger skaftdiametern. Jämför det med andra vanliga huvuden:

Den breda, låga kupolen gör att niten fungerar som en inbyggd bricka. Den sprider belastningen, förhindrar genomdragning och sitter tillräckligt jämnt för att undvika att den fastnar.

Truss Head Semi Tubular vs. Truss Head Solid – Den semi-ihåliga fördelen

Båda huvudstilarna delar samma breda profil. Skillnaden ligger i skaftet.

Den semi-tubulära designen sväller endast vid svansen, vilket gör den idealisk för pivotpunkter och sammansättningar där det omgivande materialet inte får skadas. För de flesta applikationer för möbler, elektronik och apparater ger den halvrörformade versionen mer än tillräckligt med styrka samtidigt som produktionen hålls effektiv.

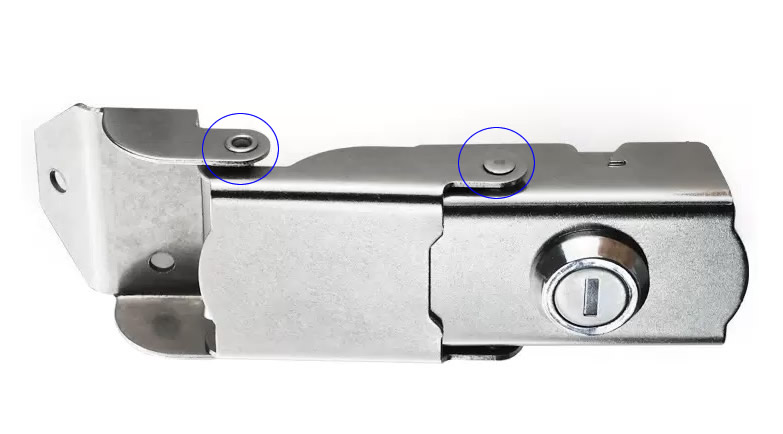

En riktig applikation – Låsmekanism i rostfritt stål

En tillverkare av industriella hänglås behövde en nit som skulle säkra den interna låsplattan utan att spricka den zinkgjutna kroppen. Den ursprungliga niten med rund huvud drogs igenom under upprepad spärrkraft.

Nuote Metals levererade 304 halvrörsnitar av rostfritt fackverkshuvud – 4 mm skaft, 6 mm fatlängd. Det extra breda 9 mm huvudet överbryggade ett stort frigångshål och förhindrade genomdragning under 300 N av upprepad spärrkraft. Efter 50 000 cykeltester hade ingen lossnat. Kunden krediterade fackverkshuvudets design för att eliminera en sekundär bricka.

Material och ytbehandlingar – vad vi erbjuder

Från råmaterial till färdig nit – hur vi gör dem

Halvrörsnitar med fackverkshuvud tillverkas genom kall rubrik. Det breda fackverkshuvudet kräver formning i flera steg för att säkerställa ett jämnt metallflöde utan att skrynklas.

1. Materialanskaffning– Certifierad tråd från godkända bruk. Varje spole kommer med ett brukstestcertifikat och värmenummer.

2. Inkommande materialinspektion– Diameter, hårdhet och materialsammansättning verifierad. Spektrometer bekräftar betyg. Material som inte är specificerat avvisas.

3. Verktygsinställningar– Hårdmetallhuvudformar inspekterade och monterade för fackverkshuvudprofilen och det halvrörformiga hålrummet.

4. Första artikelinspektion– 10 nitar uppmätt på optisk komparator. Huvuddiameter, huvudhöjd, skaftdiameter, cylinderlängd och kavitetsdjup verifierad.

5. Massproduktion– Kontroller under processen: 5 nitar var 500:e stycke. Varje drift stoppar pressen.

6. Pågående inspektion– Var 2 000:e bit, sätt in 3 nitar i provmaterialet. Clinch inspekterad för symmetri och täthet.

7. Plätering eller beläggning– Tillämpas enligt specifikation.

8. Slutlig utgående inspektion– 100 % optisk sortering. AQL-prov manuellt verifierat. Dimensionsrapport, materialcertifikat och certifikat om överensstämmelse utfärdade.

Våra certifieringar – bevis på kvalitet

Nuote Metals upprätthåller full spårbarhet och kvalitetsdokumentation för varje sats av halvrörsnitar med fackverkshuvud:

• ISO 9001:2015 – Certifierat kvalitetsledningssystem
• RoHS-överensstämmelse – Verifierad av SGS tredjepartstestning
• REACH-överensstämmelse – Aktuell SVHC-deklaration
• SGS-testrapporter – Tillgängliga på begäran för specifika partier
• Materialcertifikat – Bruksprovningscertifikat spårbara till originalspole

Alla certifieringar och testrapporter finns tillgängliga för nedladdning eller på begäran. Vi tror på full transparens – det vi hävdar kan vi bevisa.

Arbeta med kunder över hela världen

Vi levererar nitar med halvrörshuvud till tillverkare i Nordamerika, Europa och Asien. Våra kunder bygger:

• Låsmekanismer och hårdvara – Hänglås, spärrar, gångjärn
• Staket och utomhuskonstruktioner – Aluminiumstaket, trädgårdspaneler
• Elektronikkapslingar – Tunna metall- och plasthöljen
• Bilinteriörer – Trimpaneler, mjuka sammansättningar
• Bagage och fodral – Handtagsfästen, hörnfästen
• Vitvaror – Panelenheter, gångjärnspunkter

Vi samarbetar med både små monteringsverkstäder och stora OEM-tillverkare – från snabb prototyptillverkning till stora produktionsserier.

Tre frågor vi svarar ofta på

F: "Kan jag få prover innan jag beställer produktionskvantiteter?"

A: Ja – vi erbjuder prover för alla våra produkter. För befintliga standardspecifikationer tillhandahålls prover gratis – du betalar endast fraktkostnaden. För anpassade storlekar eller anpassade verktyg beror provtillgänglighet och ledtid på de specifika kraven. Vänligen kontakta vårt säljteam med din ritning eller specifikation, så kommer de att ge råd om provkostnad och leveranstidslinje.

F: "Vilka material finns tillgängliga för halvrörsnitar med fackverkshuvud?"

S: Vi erbjuder fyra materialfamiljer: lågkolhaltigt stål (förzinkat, kostnadseffektivt för stora volymer), rostfritt stål (304/316) (permanent korrosionsbeständighet för utomhusbruk och marin), aluminium (lätt, icke-magnetiskt, idealiskt för stängsel och elektronik), och mässing för ledande, icke-korrosiv, ledande (C268,0) hårdvara). Alla fyra finns med samma breda fackverkshuvudprofil.

F: "Hur förhindrar jag att fackverkshuvudets halvrörsnitar drar igenom mjuka material?"

S: Fackverkshuvudet är speciellt utformat för att förhindra genomdragning. Dess breda lageryta (2,2–2,8× skaftdiameter) fördelar klämkraften över en större yta än någon annan standardmodell. För bästa resultat, se till att huvudets diameter är anpassad till din materialtjocklek – vi kan rekommendera den optimala storleken baserat på din applikation. I fallstudien med hänglås ovan eliminerade fackverkshuvudet genomdragning där runda huvuden hade misslyckats.
