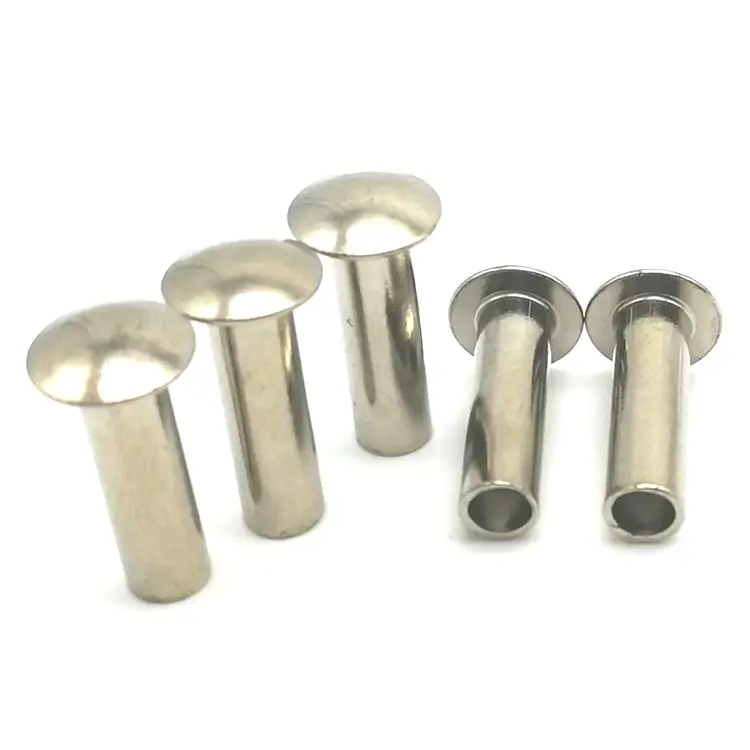

Pan Head Semi Tubular nitar

När ett runt huvud känns för skrymmande och ett platt huvud känns för minimalthalvrörsnit med pannhuvudär svaret. Den har en lätt kupolformad topp med en kort rak sidovägg – vilket ger den ett rent, färdigt utseende som ser avsiktligt ut på synliga enheter. Det halv-ihåliga hålrummet minskar inställningskraften med 70 % jämfört med solida nitar, vilket gör den idealisk för produktion av stora volymer.

Pan Head vs. Other Heads – där det passar

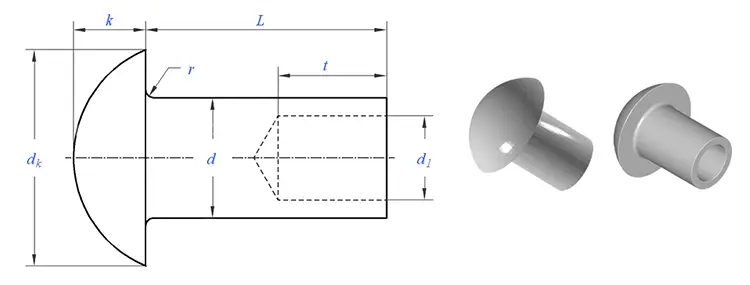

Pannhuvudet sitter mellan ett runt huvud och ett platt huvud. Dess korta raka sidovägg ger den en distinkt visuell linje som andra huvudstilar inte har.

Välj pannhuvud när: Niten kommer att synas och utseendet spelar roll. Du behöver mer bäryta än ett runt huvud men mer huvudhöjd än ett platt huvud.

Semi-Tubular vs. Solid – Where the Hollow Wins

Den semi-tubulära designen har ett grunt hålrum vid svansen (45–55 % av pipans längd). Under installationen rullar endast den tunna väggen av denna ihåliga sektion utåt för att bilda clinch – vilket kräver endast 25–30 % av kraften hos en solid nit.

En riktig applikation – kommersiellt kaffemaskinshus

En tillverkare av kommersiella kaffemaskiner behövde synliga nitar på det yttre höljet som såg premium ut – inte industriella. Runda huvuden var för skrymmande, platta huvuden saknade visuell närvaro. Designteamet ville ha en nit som skulle se avsiktlig och färdig ut.

Vi levererade semi-rörnitar med pannhuvud i rostfritt stål – 4,0 mm skaft, 8,0 mm huvuddiameter, 8,0 mm cylinderlängd, passiverad finish. Den raka sidoväggen gav huset ett rent, färdigt utseende. Det halv-ihåliga hålrummet höll låg inställningskraft, vilket förhindrade deformation av de tunna höljespanelerna. Kunden testade 500 nitar på 100 maskiner. Efter fälttestning, ingen lossning, ingen korrosion. De beställer nu våra halvrörsnitar i satser om 100 000 stycken årligen.

Material och ytbehandlingar – vad vi erbjuder

Nuote Metals tillverkar halvrörsnitar med pannhuvud i flera materialfamiljer:

Standard finish:Förzinkad, förnicklad, passiverad, lackerad, antik, slät.

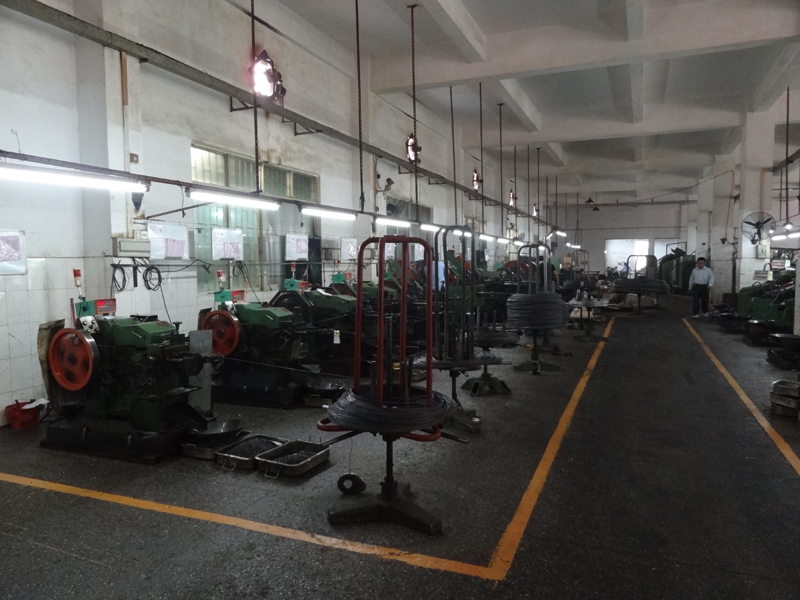

Från råmaterial till färdig nit – hur vi gör dem

Halvrörformiga nitar med pannhuvud tillverkas genom kall rubrik. Den raka sidoväggen på pannhuvudet kräver exakt formdesign för att uppnå det rena, färdiga utseendet.

1. Materialanskaffning – Certifierad tråd från godkända bruk. Varje spole kommer med ett brukstestcertifikat och värmenummer.

2. Inkommande materialinspektion – Diameter (±0,02 mm), hårdhet och materialsammansättning verifierad. Spektrometer bekräftar betyg. Material som inte är specificerat avvisas.

3. Verktygsinställning – Hårdmetallhuvudformar inspekteras och ställs in för pannhuvudets profil och halvrörformiga hålrum. Formgeometrin säkerställer den raka sidoväggen och jämna kronradien.

4. Första artikelinspektion – 10 nitar mätt på optisk komparator. Huvuddiameter, huvudhöjd, skaftdiameter, cylinderlängd och kavitetsdjup verifierad.

5. Massproduktion – Kontroller under processen: 5 nitar var 500:e stycke. Varje drift stoppar pressen.

6. Inspektion under process – Var 2 000:e bit, sätt in 3 nitar i provmaterialet. Clinch inspekterad för symmetri och täthet.

7. Plätering eller beläggning – Appliceras enligt specifikation.

8. Slutlig utgående inspektion – 100 % optisk sortering. AQL-prov manuellt verifierat. Dimensionsrapport, materialcertifikat och certifikat om överensstämmelse utfärdade.

Våra certifieringar – bevis på kvalitet

Vi upprätthåller full spårbarhet och kvalitetsdokumentation för varje batch:

• ISO 9001:2015 – Certifierat kvalitetsledningssystem
• RoHS-överensstämmelse – Verifierad av SGS tredjepartstestning
• REACH-överensstämmelse – Aktuell SVHC-deklaration
• SGS-testrapporter – Tillgängliga på begäran för specifika partier
• Materialcertifikat – Bruksprovningscertifikat spårbara till originalspole

Arbeta med kunder över hela världen

Vi levererar halvrörsnitar med pannhuvud till tillverkare i Nordamerika, Europa och Asien. Våra kunder bygger:

• Kommersiella apparater – Kaffemaskiner, livsmedelsutrustning, varuautomater
• Möbler – Kontorsmöbler, hyllor, displayenheter
• Bilinteriörer – Trimpaneler, instrumentkluster, säteskomponenter
• Elektronikkapslingar – Chassi, kontrollpaneler, höljen
• Medicinsk utrustning – Enhetshus, instrumentenheter

Tre frågor vi svarar ofta på

F: "Kan jag få prover innan jag beställer produktionskvantiteter?"

A: Ja – vi erbjuder prover för alla våra produkter. För befintliga standardspecifikationer tillhandahålls prover gratis – du betalar endast fraktkostnaden. För anpassade storlekar eller anpassade verktyg beror provtillgänglighet och ledtid på de specifika kraven. Vänligen kontakta vårt säljteam med din ritning eller specifikation, så kommer de att ge råd om provkostnad och leveranstidslinje.

F: "Varför skulle jag välja panoreringshuvud framför runt huvud för synliga applikationer?"

S: Pannhuvudet har en kort rak sidovägg som skapar ett renare, mer färdigt utseende på synliga sammansättningar. Runt huvud är en kontinuerlig kurva från topp till skaft – det ser mer industriellt ut. Pannhuvudets raka vägg signalerar avsiktlig design, inte bara funktion. Den ger också en bredare lageryta (1,8–2,2× skaft mot 1,6–1,8×), vilket innebär mindre risk för genomdragning i mjukare material.

F: "Vad är den typiska ledtiden för anpassade halvrörsnitar med pannhuvud?"

S: För standardspecifikationer är provets ledtid 5–7 dagar och produktionsledtiden 10–15 dagar efter provets godkännande. För anpassade huvuddiametrar eller skaftstorlekar som inte är standard som kräver nya verktyg tar tillverkningen av verktyg 15–20 dagar, följt av provproduktion. Kontakta vårt säljteam med dina specifikationer för en exakt tidslinje.
