SUS304 Semi Tubular nitar

Kolstålnitar behöver plätering för att förhindra rost. Plätering slits av. SUS304 nit av rostfritt stål behöver inte pläteras – kromoxidskiktet är självläkande. Kombinera det med den semi-tubulära designen – 70 % lägre inställningskraft, 80–90 % av solid styrka – och du får ett fästelement som fungerar i våta miljöer utan att sakta ner din produktionslinje.

Ett material, en design – två problem lösta

Välj SUS304 halvrör när:Din enhet utsätts för fukt, regn eller fukt. Du behöver rostfri prestanda men kan inte motivera solida produktionskostnader för nitar.

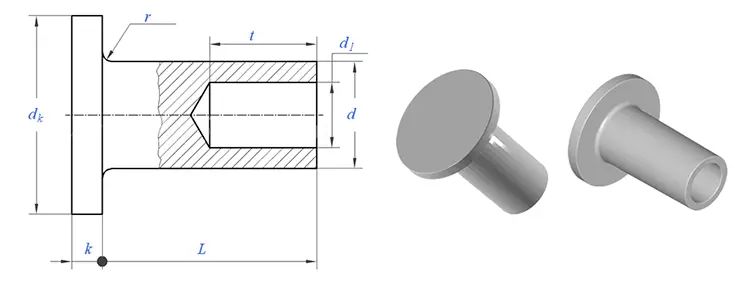

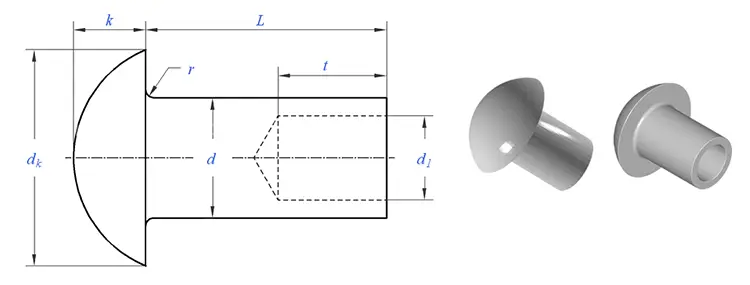

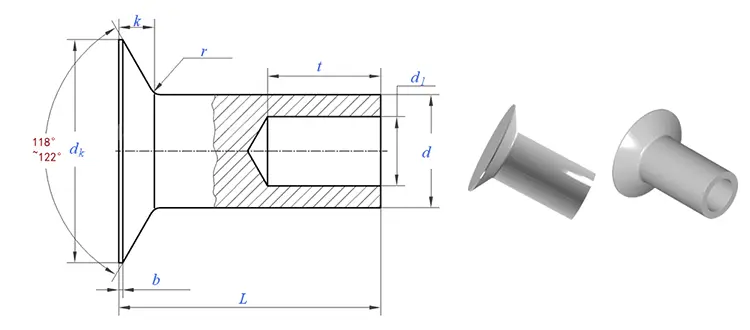

Alternativ för huvudstil – vilket som passar din montering

En riktig applikation – Montering av handdukshängare för badrum

En tillverkare av badrumsutrustning använde förzinkade halvrörsnitar i kolstål för handduksställ. Efter ett halvår i fuktiga badrumsmiljöer bar pläteringen av och nitarna rostade. Kunderna klagade. Tillverkaren gick över till mässing – ingen rost, men mässingen bleknat och matchade inte den borstade rostfria ytan på stativen.

Vi levererade SUS304 semi tubulära nitar – 4,0 mm skaft, 7,0 mm runt huvud, 10,0 mm piplängd, passiverad finish. SUS304-materialet gav 200–500 timmars saltsprutmotstånd – tillräckligt för fukt i badrummet. Den passiverade ytan matchade den borstade rostfria hårdvaran. Den semi-tubulära designsatsen med 1,0 ton kraft – ingen ändring behövs av deras befintliga pressinställning. Efter ett års produktion, noll rostklagomål.

Hur man specificerar – vad vi behöver från dig

Skaftdiameter– 1,5 mm till 8,0 mm

Tunnlängd– vi beräknar från din materialstapeltjocklek

Huvud stil– rund, platt, oval, försänkt, takstol eller svamp

Avsluta– passiverad som standard (ingår utan extra kostnad)

Längdregel för halvrörsnitar:Tunnlängd = materialstapeltjocklek + 1,5–2,0 mm.

Exempel ledtid:7–12 dagar standard; anpassade verktyg: 15–20 dagar.

Passivering – varför det är viktigt för SUS304

SUS304 rostfritt stål rostar inte – men under tillverkningen kan mikroskopiska partiklar av fritt järn överföras från verktyg till ytan. Dessa partiklar kan rosta och skapa röda fläckar på din produkt – även om niten i sig är rostfri.

Passivering tar bort dessa fria järnpartiklar och återställer den verkliga korrosionsbeständiga ytan. Utan det kan dina "rostfria" nitar fortfarande visa rostfläckar.

Vi inkluderar passivering som standard på varje sats av SUS304 semi tubulära nitar utan extra kostnad.

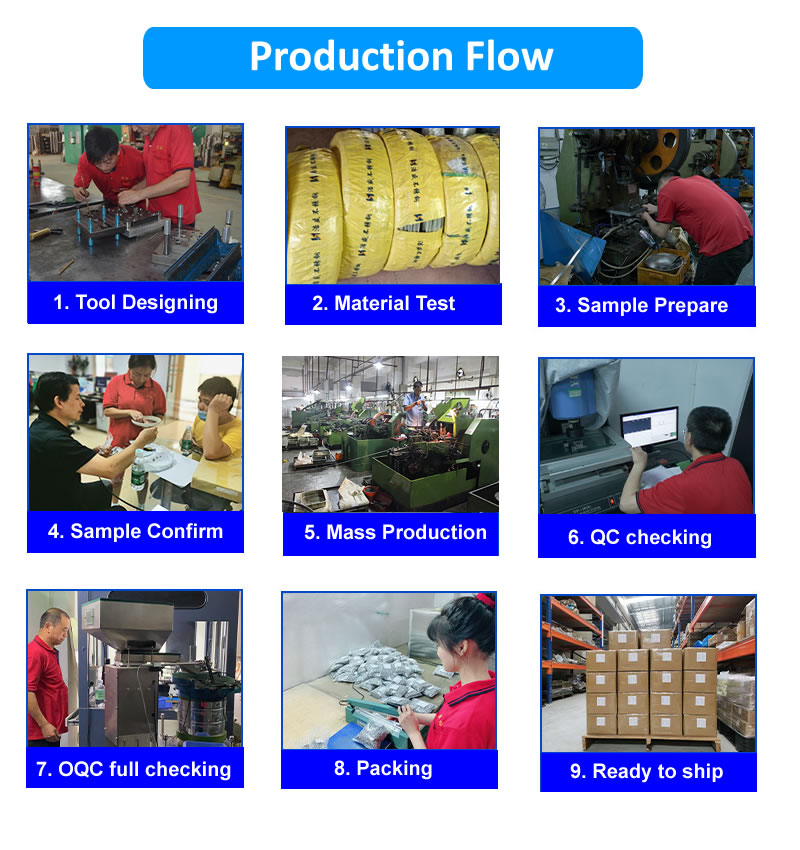

Vår produktionsprocess – från råmaterial till färdig nit

1. Råvaruanskaffning– Certifierad SUS304-tråd från godkända fabriker. Varje spole kommer med ett brukstestcertifikat och värmenummer.

2. Inkommande materialinspektion– Diameter, hårdhet (HRB 80–95) och materialsammansättning (spektrometer) verifierad. Spolar utanför specifikation avvisas.

3. Förberedelse av verktyg– Hårdmetallhuvudformar inspekteras och ställs in för den semi-tubulära kaviteten.

4. Första artikelinspektion –10 nitar uppmätt på optisk komparator. Huvuddiameter, cylinderlängd, hålighetsdjup verifierad.

5. Massproduktion– Kontroller under processen: 5 nitar var 500:e stycke. Varje drift stoppar pressen.

6. Pågående inspektion– Var 2 000:e bit, sätt in 3 nitar i provmaterialet. Clinch inspekterad för symmetri och täthet.

7. Slutlig utgående inspektion– 100 % optisk sortering. AQL-prov manuellt verifierat. Dimensionsrapport, materialcertifikat, passiveringscertifikat och certifikat om överensstämmelse utfärdade.

Tillgängliga ytbehandlingar – matchar din miljö

Där SUS304 Semi Tubular Nitar används

Badrumshårdvara– Handdukshängare, duschväggar, spegelramar

Utemöbler– Stolar, bord, paraplyer, växtställ

Marintillbehör– Båtskydd, dockningsutrustning, marinduk

Matutrustning– Hårdvara för kommersiella kök, matbord

Medicinsk utrustning– Sjukhussängar, sjukvårdsvagnar, instrumentaggregat

Arkitektonisk hårdvara– Ledstänger, dörrbeslag, exteriörarmatur

Vad våra kunder säger – verklig feedback

Tre frågor vi svarar ofta på

F: "Varför visar mina semi-rörnitar i rostfritt stål ibland rostfläckar trots att de är rostfria?"

S: Det här är en vanlig fråga – och det handlar vanligtvis om två saker:

Orsak 1: Fri järnförorening. Under tillverkning (stämpling, rubrik, formning) kan mikroskopiska partiklar av fritt järn överföras från verktyg till nitens yta. Dessa partiklar är inte rostfria – de rostar. Niten i sig rostar inte, men det gör järnpartiklarna på dess yta, vilket skapar röda fläckar som ser ut som om niten rostar. Lösningen är passivering – en kemisk behandling som tar bort dessa fria järnpartiklar och återställer det verkliga korrosionsbeständiga kromoxidskiktet. Vi inkluderar passivering som standard på varje sats av SUS304 semi tubulära nitar utan extra kostnad.

Orsak 2: Skavning eller överföring från verktyg under inställning. Om dina inställningsverktyg (pressformar) inte är ordentligt härdade eller polerade, kan de överföra järnpartiklar till nithuvudet under installationen. Dessa partiklar kan rosta och fläcka din montering. Lösning: Kontrollera dina inställningsverktyg – de ska vara härdat stål med en slät finish. Om du märker att rostfläckar uppstår efter härdning, är problemet troligen ditt verktyg, inte niten.

Sammanfattning: Om dina nitar i rostfritt stål visar rostfläckar är det nästan alltid fritt järn från tillverkning eller härdning – inte själva niten. Passivering löser det i vår ände; polerade inställningsverktyg förhindrar det hos dig.

F: "Måste SUS304 halvrörsnitar pläteras för att förhindra rost?"

S: Nej – SUS304 rostfritt stål är korrosionsbeständigt till sin natur och kräver inte plätering. Kromhalten bildar ett passivt oxidskikt som självläker om det repas. Vi rekommenderar passivering (ingår som standard) för att avlägsna eventuellt fritt järn från ytan och säkerställa maximal korrosionsbeständighet.

F: "Mina SUS304 semi tubulära nitar spricker under härdningen – vad orsakar detta?"

S: Rostfritt stål härdar snabbare än kolstål och är mer benäget att spricka om förhållandena inte är korrekta. Här är de troliga orsakerna och lösningarna:

Orsak 1: Inställningskraften är för hög. Halvrörsnitar behöver bara 25–30 % av kraften som krävs för solida nitar. Rostfritt arbete härdar under tryck – överdriven kraft orsakar sprickbildning innan väggen kan rulla. Lösning: Minska inställningskraften med 30–40 % och testa igen.

Orsak 2: Pipans längd är för kort. Om pipan inte sträcker sig 1,5–2,0 mm utanför din materialtjocklek bottnar den ihåliga delen och spricker. Lösning: Mät din totala stapeltjocklek – vi kommer att justera pipans längd på din nästa beställning.

Orsak 3: Arbetshärdning från tidigare formning. SUS304 arbetshärdar snabbt. Om din presshastighet är för hög eller formen är sliten, hårdnar metallen innan den kan rulla. Lösning: Vi använder polerade hårdmetallformar och kontrollerade kurshastigheter speciellt för rostfritt stål.

Orsak 4: Hålstorleken är för snäv. Om hålet är underdimensionerat, komprimeras pipan för mycket. Lösning: Öka hålstorleken till skaftdiameter + 0,15–0,20 mm.

Om ingen av dessa löser problemet, skicka oss ett prov på dina spruckna nitar och din materialstapel. Vi kommer att analysera felet och rekommendera en specifik åtgärd – utan kostnad.
