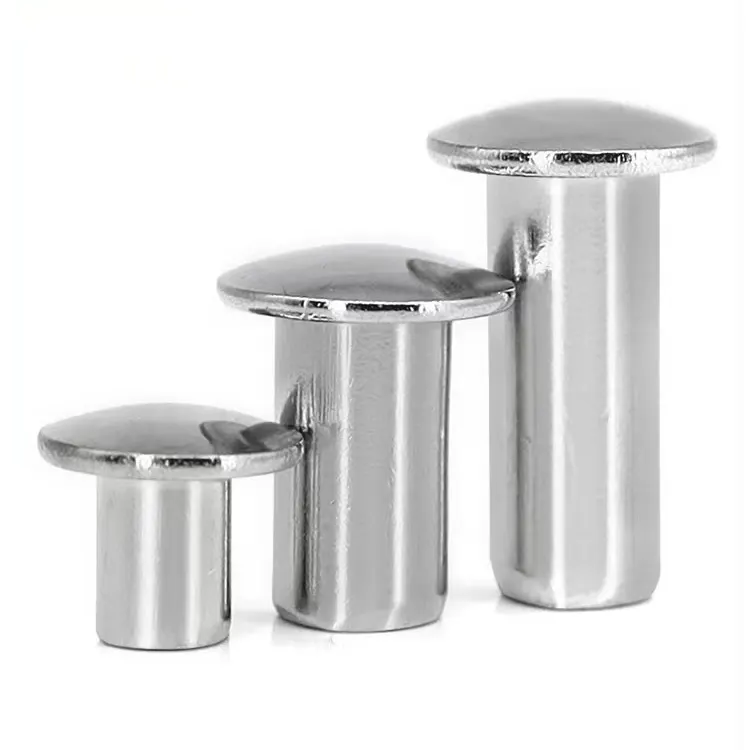

Truss Head Nitar

Nitar med fackverkshuvudär vad du anger när ett runt huvud eller platt huvud inte är tillräckligt brett. Fackverkshuvudet har en huvuddiameter på 2,2–2,8 gånger skaftdiametern – betydligt bredare än runt huvud (1,6–1,8×) och platt huvud (2,0–2,5×). Denna extra bredd skapar en större lageryta och fördelar klämkraften över ett större område. Resultatet: niten stannar på plats utan att dra igenom mjuka eller spröda material.

När du fogar plast, tunn plåt, barrträ eller kompositmaterial är det breda fackverkshuvudet skillnaden mellan en fog som håller och en fog som går sönder.

Truss vs. Round – varför bredd spelar roll

Vad vi gör – två mönster, fem material

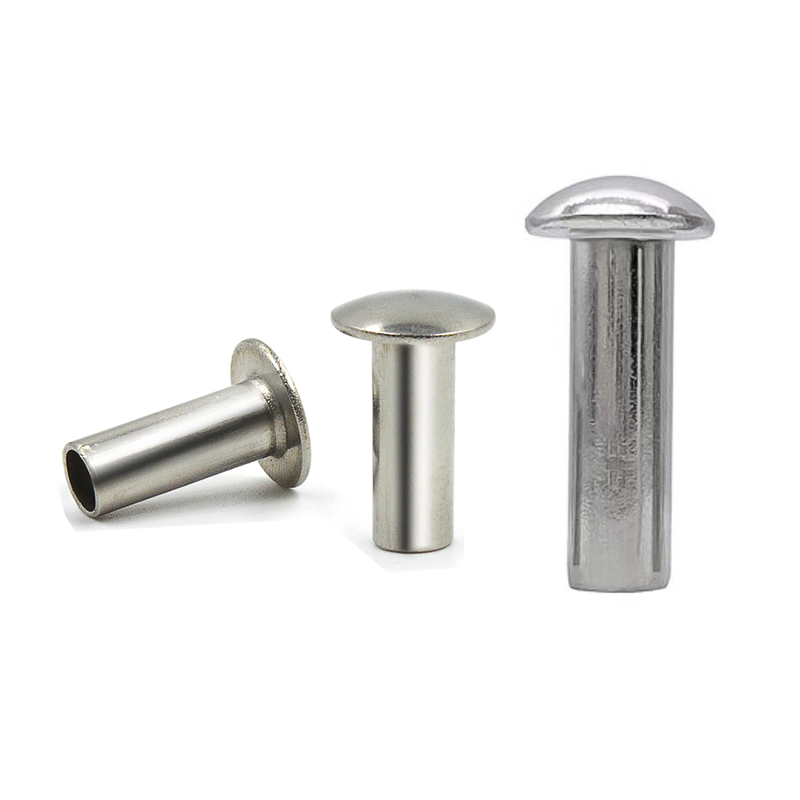

Nitar med fackverkshuvudfinns i solid och semi-tubulary design. Helt rörformigt är inte tillgängligt för denna huvudstil på grund av geometrin hos den breda, grunda kupolen.

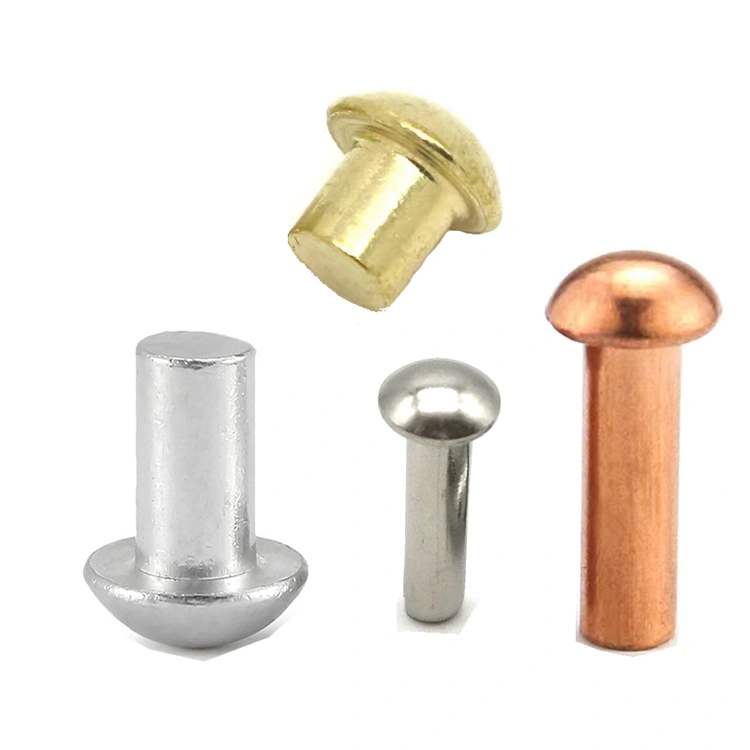

Material tillgängligt:Lågkolhaltigt stål, rostfritt stål (304/316), mässing (C2680), koppar (C11000), aluminium (5052/5056)

Avslutar: Förzinkad, svartoxiderad, passiverad, lackerad, förnicklad, antikbehandlad, anodiserad, slät – beroende på material.

Verklig applikation – Fällbart stolsitsstöd

En möbeltillverkare tillverkade hopfällbara stolar med ett sitsskal av polypropen fäst vid en stålram. Den ursprungliga designen använde runda huvudnitar vid fyra fästpunkter. Efter några månaders användning drog nithuvudena igenom plasten – den smala lagerytan klarade inte belastningen när folk satte sig.

Tillverkaren försökte använda brickor under de runda huvudena. Det fungerade, men tillförde monteringstid och delar kostade. De behövde ett fästelement som kunde göra båda jobben – brett lager och snabb inställning.

Nuote Metals levererade halvrörs nitar av zinkpläterat stål med fackverkshuvud – 4,0 mm skaft, 10,5 mm fackverkshuvud, 10,0 mm trumlängd. Det breda fackverkshuvudet ersatte både det runda huvudet och brickan i en komponent. Det halvrörformiga hålrummet höll låg inställningskraft, vilket förhindrade sprickor i polypropenen. Förzinkningen gav rostskydd för anslutningen av stålramen.

Kunden körde 1 000 stolar genom sitt löpande band. Fackverkshuvudnitarna sattes rent, hölls tätt och eliminerade behovet av separata brickor. Inget genomdrag. Inga sprickor. Inga extra monteringssteg.

Standardalternativ – anpassade efter din specifikation

Nitar med fackverkshuvudtillverkas efter dina exakta krav. Eftersom huvudets diameter är betydligt bredare än andra huvudstilar, producerar vi varje beställning för att matcha din specifika materialtjocklek och hålstorlek.

Vad vi behöver av dig:

• Skaftdiameter – 1,5 mm till 8,0 mm
• Huvuddiameter – anpassad till dina krav på lageryta
• Total längd – eller din totala materialstapeltjocklek
• Material – stål, rostfritt, mässing, koppar eller aluminium
• Design – solid eller halvrörformig
• Ytbehandling – zink, passiverad, lackerad, nickel, anodiserad, etc.

Vi rekommenderar:Om du är osäker på huvudets diameter, skicka oss ett prov på ditt material (en skrot är bra). Vi kommer att testa den optimala huvudstorleken på ditt faktiska material och rekommenderar rätt specifikation.

Ingen verktygsavgift för standardmått för fackverkshuvud. Prover tillgängliga för testning.

Fackverkshuvudskillnaden – brett lager utan bulk

Fackverkshuvudet är det bredaste standardhuvudet som finns – och det förblir lågt. Den breda, grunda kupolen ger maximal bäryta samtidigt som huvudhöjden hålls relativt låg (25–30 % av huvudets diameter).

Vad detta betyder för din montering:

• Mindre genomdragning – Det breda huvudet fördelar belastningen över ett större område, vilket minskar belastningen på mjuka material. För plast, kompositer och tunn plåt är detta avgörande.
• Mindre materialskador – Den grunda kupolen och den släta kanten förhindrar skärning eller mejsling i det omgivande materialet.
• Ingen bricka behövs – Fackverkshuvudet fungerar som en inbyggd bricka, vilket eliminerar behovet av separat hårdvara.

Hur vi gör det konsekvent:

• Kontrollerad formning – Den breda, grunda kupolen är svårare att forma än ett runt huvud. Vår process i flera steg säkerställer att metallen flyter jämnt utan att skrynklas.
• Precisionsformar – Fackverksprofilen skärs till en specifik kronradie och kantvinkel. Varje nit får samma profil.
• Koncentricitetskontroll – Huvudet måste vara centrerat på skaftet inom ±0,10 mm. Off-center huvuden minskar lagereffektiviteten.

Kvalitetskontroll – Hur vi håller stora huvuden konsekventa

Fackverkshuvuden är svårare att få rätt än runda huvuden. Den breda, grunda kupolen skapar fler möjligheter för skrynklighet, ojämn tjocklek och off-center formning. Vi behandlar varje batch av fackverkshuvuden med extra uppmärksamhet.

Vad vi kontrollerar:

• Skaftdiameter – ±0,05 mm. Om det inte passar ditt hål spelar inget annat roll.
• Huvudets diameter – ±0,20 mm. Lagerytan är hela anledningen till att du valde fackverkshuvud. Vi mäter varje batch.
• Huvudhöjd – ±0,15 mm. För hög, och det kanske inte rensar intilliggande komponenter. För platt, och det ser fel ut.
• Huvudets planhet – Undersidan av huvudet måste sitta jämnt med ditt material. Inga luckor.
• Kavitetsdjup – 45–55 % av fatets längd. För grunt, inställningskraften är hög. För djupt, clinchen är svag.
• Koncentricitet – Huvudet måste vara centrerat på skaftet inom ±0,10 mm. Off-center huvuden minskar lagereffektiviteten.

Vår inspektionsprocess:

• Inkommande tråd – Diameter och hårdhet kontrolleras innan tillverkningen startar.
• Första artikeln – 10 nitar uppmätt på optisk komparator. Varje dimension verifierad.
• Pågående – 5 nitar var 500:e stycke. Varje drift stoppar pressen.
• Inställningstest – Var 2 000:e stycke, ställ in i provmaterial. Clinch inspekterad för symmetri och täthet.
• Slutsortering – 100 % optisk inspektion. AQL-prov manuellt verifierat.

Vad du faktiskt får – en fullständig uppteckning över vad vi gjorde

Vi skickar inte bara nitar. Vi skickar ett register över exakt vad som producerades och hur det verifierades.

I paketet ingår:

• Materialcertifikat – Kemisk sammansättning och draghållfasthet för den använda spolen
• Inspektionsblad – Faktiska mått på 10 nitar från partiet (de faktiska siffrorna, inte bara "inom tolerans")
• Finish certifikat – Pläteringstjocklek verifierad av XRF (om tillämpligt)
• Överensstämmelsedokument – ​​Undertecknat av vår QA-chef, batchspårbart

Varför detta är viktigt:Om ett fältfel någonsin inträffar har du uppgifterna för att spåra det tillbaka till den exakta spolen av material. Vi behåller kopior i fem år.

Certifierad till:ISO 9001:2015, RoHS, REACH

Där Truss Head Nitar används

• Plastmontage – Möbler, förvaringsbehållare, utrustningshöljen
• Tunn plåt – VVS-kanalsystem, elektriska kapslingar, bilpaneler
• Kompositer – Glasfiberpaneler, laminerade material, sandwichstrukturer
• Barrträ – Möbler, pallar, lådor, utomhuskonstruktioner
• Överdimensionerade hål – När håltoleranserna är lösa och ett bredare huvud behövs för att täcka dem
• Canvas och kraftigt tyg – Presenningar, markiser, tält, banderoller
• Husbilar och släpvagnar – Paneler, inredningsdetaljer, exteriöra fästen

Tre frågor vi svarar ofta på

F1: När ska jag välja en truss head-nit över ett runt huvud eller platt huvud?

S: Välj fackverkshuvud när du behöver bredast möjliga lageryta för att förhindra genomdragning i mjuka eller spröda material. Fackverkshuvudets diameter är 2,2–2,8 gånger skaftets diameter – betydligt bredare än runt huvud (1,6–1,8×) och platt huvud (2,0–2,5×). Välj runt huvud när du behöver maximal huvudstyrka och slagtålighet. Välj platt huvud när du behöver lågt spelrum. För den fällbara stolslådan ovan var fackverkshuvud det rätta valet eftersom den breda lagerytan eliminerade genomdragning utan att kräva någon designändring.

F2: Kan truss head nitar användas i plast utan att spricka?

A: Ja – och detta är en av deras primära tillämpningar. Den breda lagerytan fördelar härdningskraften över en större yta, vilket minskar belastningen på spröda material. För bästa resultat rekommenderar vi:

• Välj halvtubulär design för att minska inställningskraften med 70 %
• Välj en fatlängd som är 1,5–2,0 mm längre än din materialstapel
• Använd en press (inte en hammare) för kontrollerad, konsekvent kraft
• Testa på ett provstycke innan du bestämmer dig för full produktion

För den fällbara stolslådan använde kunden halvrörsnitar med fackverkshuvud med en kontrollerad pressinställning – inga sprickor, ingen genomdragning.

F3: Vilka material finns tillgängliga för truss head nitar?

S: Vi tillverkar dem i fem materialfamiljer:

• Lågkolhaltigt stål – Starkast, mest kostnadseffektivt, förzinkat eller nickelpläterat
• Rostfritt stål (304/316) – Permanent korrosionsbeständighet, passiverad som standard
• Mässing (C2680) – Konduktivitet, icke-magnetisk, dekorativ
• Koppar (C11000) – Högsta elektrisk/termisk ledningsförmåga
• Aluminium (5052/5056) – Lättast, icke-magnetisk

Vi lagerför alla fem material i vanliga skaftdiametrar. Den breda lagerytan på fackverkshuvudet är särskilt effektiv för aluminiumnitar i lätta sammansättningar.
