Nitar med pannhuvud i aluminium – bred kontaktyta utan vikt

Tunna aluminiumpaneler finns överallt – VVS-kanaler, elektroniska kapslingar, bilinredning, skyltar. De är valda för att de är lätta, korrosionsbeständiga och lätta att forma. Men de utgör också en utmaning att fästa: materialet är mjukt och ett smalt nithuvud kommer att gropa eller dra igenom under belastning.

Aluminium Pan Head Nitar från Nuote Metals löser detta med ett brett lågprofilhuvud som sprider klämkraft över en större yta av aluminium. Resultatet är en fog som håller sig tät utan att deformera panelen – och eftersom niten är av aluminium slipper du lägga på onödig vikt eller införa galvanisk obalans.

Detta är inte en nit för allmänt bruk. Det är ett fästelement format för lätta, tunna aluminiumenheter.

Det aluminiumspecifika problemet – tunna plåtar, mjukt material

Aluminiums låga sträckgräns gör det benäget att deformeras under koncentrerad belastning. Ett vanligt runt huvud fokuserar kraften direkt under kupolen. Ett platt huvud har en mindre lageryta, så samma kraft skapar högre tryck vid hålkanten. Båda kan fördjupa en 1 mm aluminiumpanel.

Pannhuvudet ändrar fördelningen. För en 4 mm nit i 1 mm aluminiumplåt kommer ett pannhuvud i kontakt med ungefär 60 % mer yta än ett platt huvud med samma skaftdiameter. Den extra kontaktytan sprider klämkraften över en bredare ring av aluminium, vilket minskar spänningen vid hålkanten. I många fall eliminerar det behovet av en separat tvättmaskin.

Tekniska specifikationer – Nitar med pannhuvud i aluminium

Tillverkad enligt DIN 603 och ISO 1051 dimensioner. Anpassade huvuddiametrar tillgängliga för tunna applikationer.

Legeringar för tunna aluminiummontage:

5052:Bästa korrosionsbeständighet och formbarhet. Idealisk för utomhusbruk och marin.

6061-T6:Högsta hållfasthet (310 MPa). Bäst för konstruktionsfästen och bilar.

1100:Mest seg. Bäst för elektronik och kylflänsar.

När Pan Head är det enda rätta valet för aluminium

Detta är inte en generisk huvudjämförelse. Det är specifikt för aluminiums mjukhet och lätta natur.

Välj Pan Head när:

• Aluminiumplåten är under 2 mm tjock– det breda huvudet förhindrar gropar utan separat bricka.

• Fogen kräver låg profil– Pannhuvudet sitter lägre än det runda huvudet och undviker hakar i täta sammansättningar.

• Monteringen är viktkänslig– Nitar med pannhuvud i aluminium väger 65 % mindre än motsvarande stål.

• Leden upplever måttliga vibrationer– pannhuvud ger bättre motstånd än platt huvud, även om det runda huvudet är överlägset för extrema vibrationer.

Välj Flat Head när:Ytan måste vara nästan jämn och aluminiumet är tillräckligt tjockt (≥2 mm) för att motstå deformation utan en bred lagerring.

Välj Round Head när:Ledningen utsätts för konstanta vibrationer eller stötar och den högre kupolen är acceptabel.

Fast kontra halvrörformig – för tunna aluminiumpaneler

För tunn aluminium spelar inställningskraften lika stor roll som huvudformen. Halvrörformade pannhuvudnitar kräver 50–60 % mindre kraft än fasta nitar, vilket direkt minskar risken för plåtdeformation under installationen.

Halvrörformigär det bättre valet för aluminiumplåtar under 1,5 mm, känsliga elektroniska kapslingar och automatiserade linjer med stora volymer. Den rullade spetsen klämmer fast försiktigt utan att komprimera aluminiumet.

Fastär att föredra för tjockare aluminiumplåtar (≥2 mm), bärande fogar eller där maximal skjuvhållfasthet krävs.

Nuote Metals kan leverera båda konfigurationerna med samma panhuvudgeometri. För de flesta applikationer i tunna aluminium rekommenderar vi semi-tubular.

Hur Nuote Metals stöder tunn-aluminiummontage

Aluminiumnitar med pannhuvud misslyckas av två anledningar: sprickbildning under huvudformning eller gropar under installationen. Vi adresserar båda innan din beställning skickas.

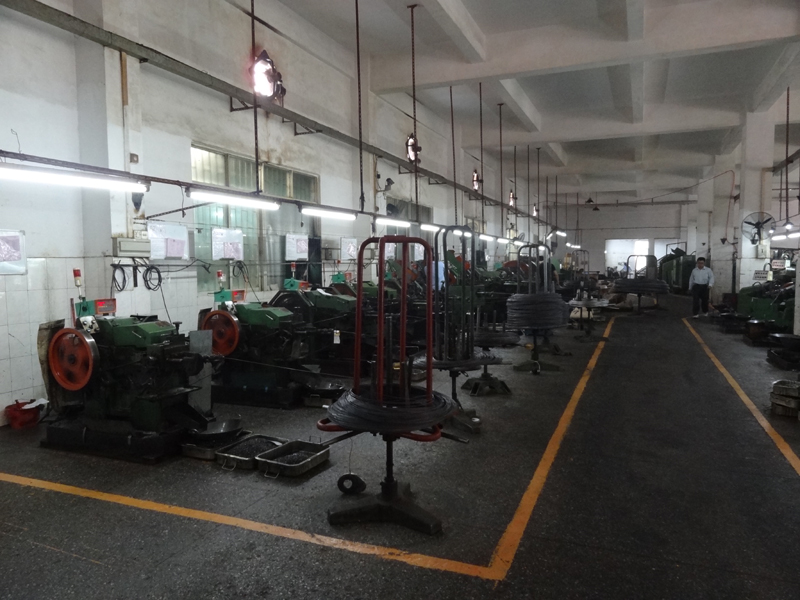

Verktyg designat för aluminiumflöde:

Panhuvuden har en bred, ytlig kupol. I aluminium är den formen benägen att spricka vid huvud-skaft-övergången om filéns radie är för skarp. Våra matriser använder en minsta radie på 0,5×d och är polerade för att ta bort mikrorepor. Vi kör också flerstegsformning – tre till fyra slag – för att låta aluminiumet flöda gradvis istället för att tvinga det i ett slag.

Förproduktionsprovtagning för tunna ark:

Skicka oss din aluminiumtjocklek och förväntade härdningsmetod. Vi kommer att producera en liten sats och testa den på ditt faktiska arkmaterial – inte en standardkupong. Du får en inställningsrapport med rekommenderad kraft, städtyp och foton av det installerade huvudet. Detta eliminerar trial-and-error på din linje.

Optisk inspektion vid 10x:

Varje batch kontrolleras för huvuddiameter, höjd och koncentricitet. En variation på 0,05 mm i huvudhöjd är synlig på en polerad aluminiumyta – vi avvisar den innan den når dig.

Spårbarhet:

ASTM B316 materialcertifikat följer med varje försändelse. Vi delar inspektionsdata öppet – eftersom pannhuvudets prestanda beror på geometri som du inte kan se med blotta ögat.

Detta stöd på applikationsnivå är anledningen till att kunder inom HVAC, elektronik och bilinredning väljer Nuote Metals för nitar med pannhuvud i aluminium.

Vanliga frågor om nitar med pannhuvud i aluminium

F1: Kan nitar med pannhuvud i aluminium användas med kolfiber eller kompositpaneler?

S: Ja – men med viktiga försiktighetsåtgärder. Kolfiber är katodiskt för aluminium, vilket innebär att galvanisk korrosion kommer att angripa aluminiumet om fukt överbryggar fogen. För torra applikationer inomhus är direktkontakt vanligtvis acceptabel. För utomhus- eller fuktiga miljöer måste du isolera aluminiumniten från kolfibern med ett isoleringsskikt av glasfiber eller nylon, eller välja en kromatomvandlingsbeläggning (Alodine) på niten. Det breda pannhuvudet hjälper faktiskt här - det fördelar klämkraften över ett större område, vilket minskar risken för att krossa eller delaminera kompositpanelen. Nuote Metals kan leverera kromatbehandlade aluminiumnitar med pannhuvud och ge råd om isoleringsmetoder för sammansatta sammansättningar.

F2: Vad är skillnaden mellan anodiserad och kromatomvandlingsfinish för aluminiumnitar?

S: Båda är korrosionsbeständiga ytbehandlingar, men de tjänar olika syften. Anodisering skapar ett tjockt oxidskikt (5–25μm) som är utmärkt för väderpåverkan utomhus och dekorativ färg. Anodiserad aluminium är dock elektriskt isolerande - det leder inte. Kromatomvandlingsbeläggning (Alodine) är mycket tunnare (0,5–3μm) och förblir elektriskt ledande, vilket gör den till den föredragna finishen för jordning och elektriska anslutningar. För HVAC eller arkitektoniska applikationer där utseende och väderbeständighet spelar roll, välj anodiserad. För elektronik eller elektrisk jordning, välj kromat. Nuote Metals erbjuder både ytbehandlingar och kan ge råd utifrån din applikation.

F3: Hur förhindrar jag att nitar med pannhuvud av aluminium lossnar med tiden?

S: Att lossna i aluminiumskarvar kommer från två källor: vibration och termisk cykling. För att maximera ledlivslängden: (1) Välj solid framför halvrörformig för bättre vibrationsmotstånd. (2) Behåll rätt hålstorlek – d + 0,05 mm till d + 0,1 mm – så att aluminiumskaftet fyller hålet helt. (3) Använd ett platt städ som matchar eller överstiger huvudets diameter för att säkerställa korrekt formning av verkstadshuvudet. (4) För extrema vibrationer, överväg att lägga till ett gänglåsande lim eller byta till aluminiumnitar med runda huvuden, som ger högre utdragningsmotstånd. Nuote Metals kan tillhandahålla inställningsspecifikationer och städrekommendationer för din specifika aluminiumtjocklek och fogdesign.

Nuote Metals – Konstruerade fästelement, byggda för att hålla.
