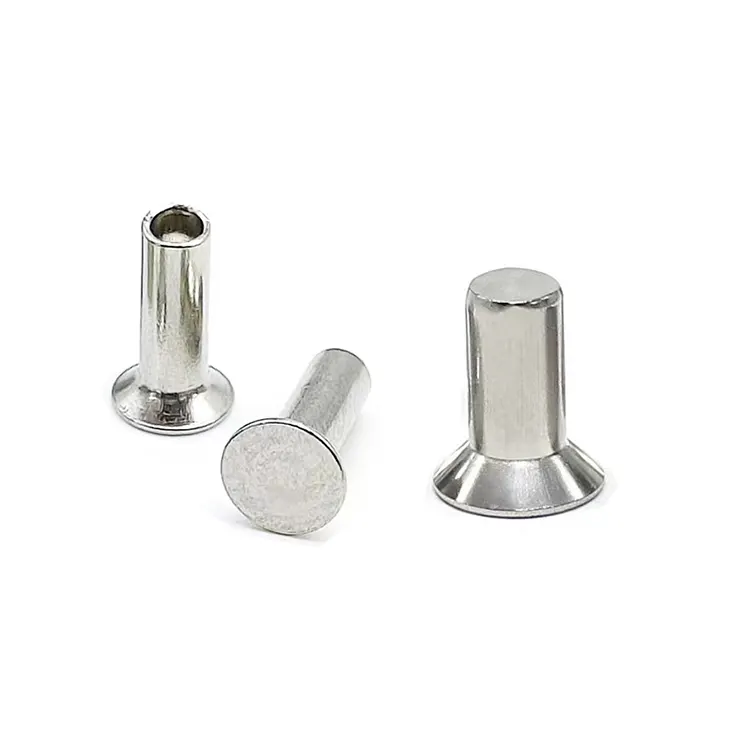

Försänkta huvudnitar

Nitar med försänkt huvudär den enda nithuvudstilen designad för att sitta helt under ytan. Med ett avsmalnande huvud som matchar en förborrad försänkning, ger dessa nitar noll utskjutande - inga fastnar, inga skrapningar, ingen störning av matchande delar.

De kräver ett extra steg i din tillverkningsprocess – att borra ett avsmalnande hål innan sättningen – men det steget är värt det när fogen måste vara helt jämn. Flygpaneler, elektroniska kapslingar, arkitektoniska ytbehandlingar och var som helst en slät yta är avgörande – det är där försänkta nitar går.

Försänkt vs. platt huvud – Skillnaden mellan flush-finish

De två huvudvinklarna – 90° vs. 100°

Vilken vinkel ska du välja?

Välj 90°om du använder standardförsänkningsbits – de är allmänt tillgängliga och kompatibla med de flesta allmänna applikationer.

Välj 100°om du arbetar efter flyg- eller försvarsspecifikationer, eller om ditt befintliga verktyg redan är inställt för 100° försänkningar. Vi rekommenderar inte att blanda vinklar – en 100° nit i en 90° försänkning kommer att sitta stolt; en 90° nit i en 100° försänkning kommer att sitta för djupt.

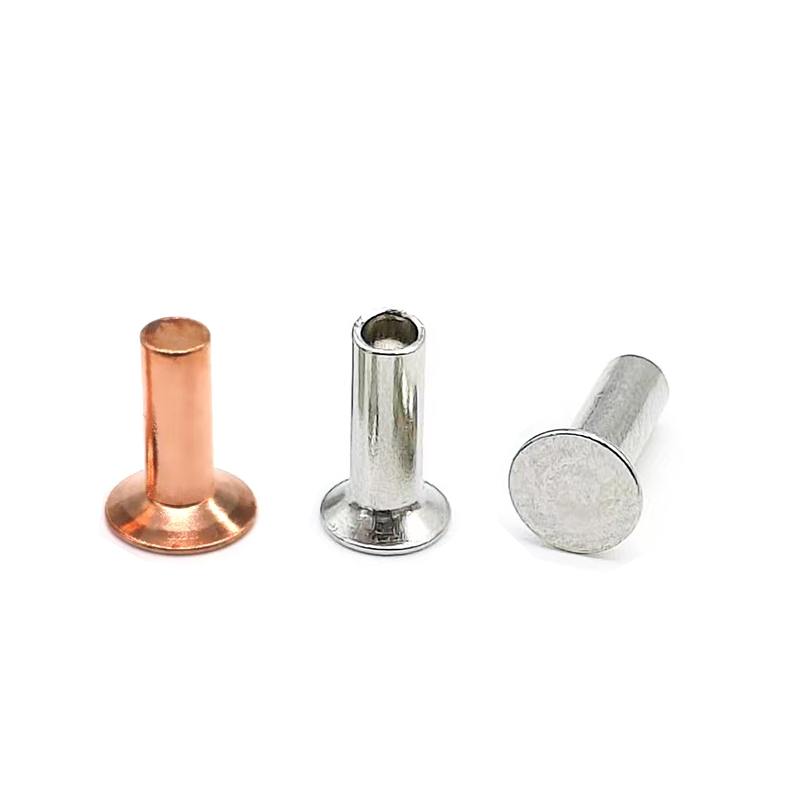

Vad vi gör – tre mönster, fem material

Full tubular finns förförsänkta huvudnitar– den ihåliga designen tillåter låg kraftinställning samtidigt som den jämna finishen bibehålls.

Tillgängliga material: lågkolhaltigt stål, rostfritt stål (304/316), mässing (C2680), koppar (C11000), aluminium (5052/5056)

Ytbehandling: Förzinkad, svartoxiderad, passiverad, lackerad, förnicklad, antik, anodiserad, slät – beroende på material.

En riktig applikation – Montering av hårdvara för trämöbler

En tillverkare av kontorsmöbler i trä behövde fästa metallmonteringsplattor på undersidan av skrivbord. Tallrikarna var synliga när skrivbordet vändes vid monteringen. De tidigare runda huvudnitarna skrapade mot förpackningen när skrivborden staplades. Kunder fick repade produkter. Verkstaden fick också lägga till skumstoppning för att skydda nithuvudena under frakten.

Tillverkaren betraktade nitar med platt huvud – lägre profil, men satt fortfarande ovanför ytan. De ville ha noll utsprång. Lösningen var uppenbar: försänk hålen och använd försänkta huvudnitar.

Nuote Metals levererade förzinkat stål, halvrörsnitar med försänkt huvud – 4,0 mm skaft, 8,0 mm huvuddiameter, 90° vinkel, 10,0 mm cylinderlängd. Det halvrörformiga hålrummet höll låg inställningskraft, vilket förhindrade skador på träet. 90°-vinkeln matchade deras standardförsänkningsbit. Huvudet satt i jämnhöjd med träytan – ingen metall som sticker ut, inga repor, ingen skumstoppning behövs.

Kunden testade 200 nitar på 100 skrivbord. Efter 1 000 monterings- och demonteringscykler, ingen lossning, inga ytskador. De har sedan dess konverterat hela sin produktlinje till försänkta huvudnitar, vilket eliminerar klagomål på förpackningsskador.

Standardalternativ – anpassade efter din specifikation

Nitar med försänkt huvudtillverkas efter dina exakta krav. Huvudvinkel, huvuddiameter och total längd matchas till ditt försänkningsverktyg och materialstapel.

Vad vi behöver av dig:

• Skaftdiameter – 1,5 mm till 8,0 mm
• Huvudvinkel – 90° eller 100°
• Huvuddiameter – anpassad till ditt försänkningsverktyg
• Total längd – eller din totala materialstapeltjocklek
• Material – stål, rostfritt, mässing, koppar eller aluminium
• Design – solid, halvrörformig eller helrörsformig
• Ytbehandling – zink, passiverad, lackerad, nickel, anodiserad, etc.

Kritisk anmärkning:Huvudet måste matcha ditt försänkningsverktyg. Om du skickar ett prov på din försänkningsbit eller ett försänkt hål till oss kan vi garantera att huvudet sitter jämnt.

Exempel ledtid:5–10 dagar för vanliga huvudvinklar (90° eller 100°). För detaljerade specifikationer, anpassade krav eller för att diskutera ditt projekt, vänligen kontakta vårt säljteam – de guidar dig genom processen.

Varför det avsmalnande huvudet är svårare att göra – och hur vi gör det rätt

Det försänkta huvudet är inte bara ett platt huvud med en sluttande kant. Konan måste matcha vinkeln på ditt försänkningsverktyg – 90° eller 100° – och den måste sitta jämnt över hela ytan. Om vinkeln är borta med 1° kommer niten att sitta antingen stolt eller under ytan.

Vad gör försänkta huvuden annorlunda:

Vinkelprecision– Våra kursformar skärs till exakta vinklar. Vi mäter huvudvinkeln vid varje första artikelinspektion med en optisk komparator. Tolerans: ±1°.

Slät avsmalning– Övergången från huvud till skaft måste vara smidig. Varje steg eller grader vid korsningen kommer att förhindra att huvudet sitter helt. Våra hårdmetallformar är polerade för att förhindra detta.

Tjocklekskonsistens– Huvudet måste vara tillräckligt tjockt för att hålla under belastning men tillräckligt tunt för att sitta jämnt. Vi kontrollerar huvudets tjocklek till inom ±0,10 mm.

Ytfinish– Huvudytan måste vara slät. Eventuella verktygsmärken eller repor kommer att vara synliga på en spolfärgad produkt.

Resultatet:Försänkta huvuden som sitter jämnt, ser rena ut och håller tätt.

Kvalitetskontroll – de extra kontrollerna för försänkta huvuden

Försänkta huvuden behöver hårdare kontroller än andra huvudstilar. Ett avvinklat huvud eller en inkonsekvent försänkning betyder en nit som inte sitter jämnt – och som motverkar syftet med att välja försänkt i första hand.

Vår process:

• Före produktion – Vi kontrollerar ditt försänkningsverktyg eller ditt försänkta hålprov för att bekräfta överensstämmelse med huvudvinkeln.
• Första artikeln – 10 nitar uppmätt på optisk komparator. Huvudvinkel och huvuddiameter verifierad.
• Pågående – 5 nitar var 500:e stycke. Huvudvinkel punktkontrollerad.
• Inställningstest – Var 2 000:e bit, lägg i ditt försänkta material. Huvudspolning verifierad med fingertest och känselmått.
• Slutsortering – 100 % optisk inspektion. AQL manuellt prov.

Vad du faktiskt får – en fullständig uppteckning över vad vi gjorde

Vi skickar inte bara nitar. Vi skickar ett register över exakt vad som producerades och hur det verifierades.

I paketet ingår:

• Materialcertifikat – Kemisk sammansättning och draghållfasthet för den använda spolen
• Inspektionsblad – Faktiska mått på 10 nitar från satsen – inklusive verifiering av huvudvinkeln
• Matchningsrapport för försänkning – Bekräftelse på att huvudvinkeln matchar ditt verktyg (om du har angett ett prov)
• Finish certifikat – Pläteringstjocklek verifierad av XRF (om tillämpligt)
• Överensstämmelsedokument – ​​Undertecknat av vår QA-chef, batchspårbart

Varför detta är viktigt:Om ett fältfel någonsin inträffar – eller om en kund klagar på en ojämn yta – har du journalerna för att spåra det tillbaka till den exakta satsen och den exakta huvudvinkelmätningen.

Certifierad till:ISO 9001:2015, RoHS, REACH

Där försänkta huvudnitar används

• Möbler – kontorsbord, stolar, skåp – där exponerad hårdvara är oacceptabel
• Fordon – Inredning, karosseripaneler, golvenheter – där ytorna måste vara släta
• Flygplan – flygkroppspaneler, inredning, vingytor – där minskar luftmotståndet
• Elektronik – Kapslingar, chassi, panelenheter – där delar måste passa i plan
• Arkitektonisk beslag – Dörrbeslag, räcken, dekorativt metallarbete
• Marine – Däckbeslag, inredning – där inga hakpunkter är tillåtna
• Industriell utrustning – Kontrollpaneler, maskinskydd – där både säkerhet och utseende har betydelse

Tre frågor vi svarar ofta på

Q1: Vad är skillnaden mellan en försänkt huvudnit och ennit med platt huvud?

S: Ett försänkt huvud har en avsmalnande undersida som matchar en förborrad försänkning, vilket gör att huvudet kan sitta helt i jämnhöjd med eller under materialytan. Ett platt huvud har en rak undersida och sitter stolt över ytan (0,8–1,2 mm för ett 5 mm skaft). Avvägningen: försänkta huvuden kräver ett extra tillverkningssteg (försänkning av hålet), men de ger noll utsprång. Välj försänkt när fogen ska vara helt slät; välj platt när låg profil räcker och du vill undvika det extra bearbetningssteget.

F2: Ska jag välja 90° eller 100° försänkta huvudnitar?

S: Välj den vinkel som matchar ditt befintliga försänkningsverktyg. 90° är standarden för de flesta allmänna applikationer – möbler, elektronik, fordon och allmänt industriarbete. 100° är vanligt inom flyg- och försvarstillämpningar där specifika specifikationer kräver det. Om du är osäker rekommenderar vi 90° – den är kompatibel med de allra flesta vanliga försänkningsbits. Om du skickar ett prov på ditt försänkningsverktyg till oss kan vi verifiera matchningen.

F3: Hur väljer jag rätt totallängd för en försänkt huvudnit?

S: Den totala längden inkluderar huvudet. För en solid försänkt nit är den totala längden lika med försänkningsdjupet plus din materialstapeltjocklek plus det utskjutande skaftet (1,2–1,5× skaftdiameter). För en halvrörsformad försänkt nit bör pipans längd vara cirka 1,5–2,0 mm längre än din materialstapeltjocklek. Huvudet sitter jämnt, så materialstapelns tjocklek plus clinchlängden avgör den totala längden. Skicka oss din materialstapeltjocklek och specifikationer för försänkningsverktyg – vi rekommenderar den exakta längden.

F4: Vilken design ska jag välja – solid, semi-tubular eller full tubular?

S: Semi-tubular är standardvalet för de flesta applikationer – 80–90 % av solid styrka vid 25–30 % av inställningskraften. Välj solid när du behöver maximal styrka för strukturella, bärande sammansättningar. Välj helrör när du arbetar med mjuka material eller behöver minimal inställningskraft. Alla tre utföranden är tillgängliga med samma försänkta huvudprofil.
