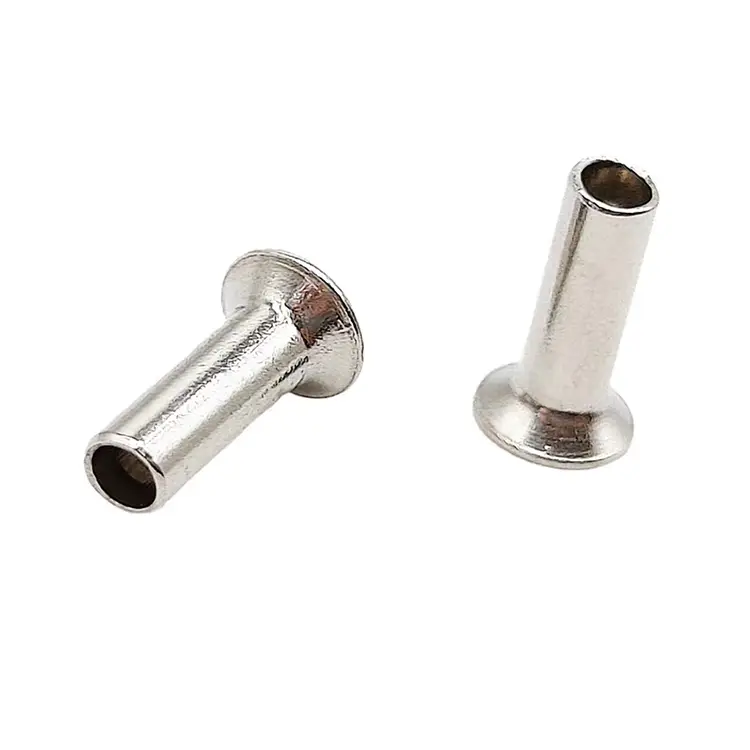

Semitubulära nitar med försänkt huvud

När ett nithuvud inte kan sticka ut över ytan,halvrörsnit med försänkt huvudär svaret. Det avsmalnande huvudet sitter jämnt med eller under materialytan, vilket skapar en jämn, oavbruten finish. Och det halv-ihåliga hålrummet minskar inställningskraften med 70 % jämfört med en solid nit.

Om din montering har en glidyta, en passande del eller helt enkelt kräver en ren estetik – och du måste hålla produktionen igång snabbt – är detta fästelementet du anger.

Skillnaden mellan flush-finish – försänkt vs platt huvud

Det försänkta huvudet kräver ett extra steg – att borra ett avsmalnande hål innan stelningen. Men när noll utskjutande krävs är det steget värt det. Flygpaneler, elektroniska kapslingar, arkitektoniska ytbehandlingar och var som helst en slät yta är avgörande – det är där försänkta nitar går.

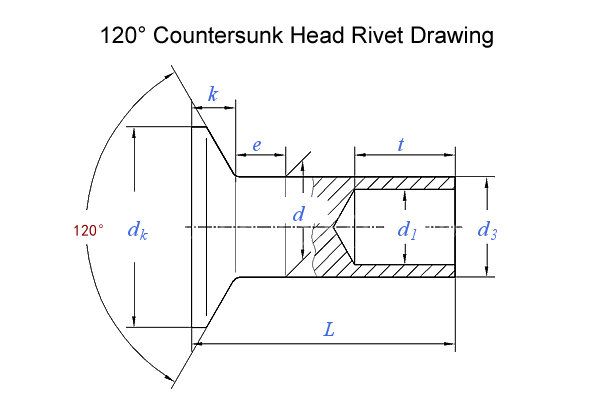

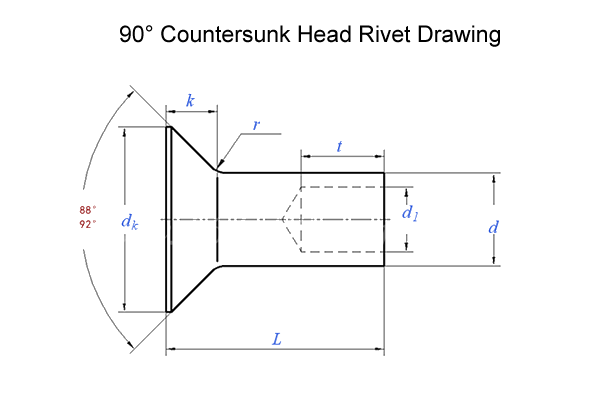

De två huvudvinklarna – 90° mot 120°

Matcha ditt försänkningsverktyg– en 120° nit i en 90° försänkning kommer att sitta stolt; en 90° nit i en 120° försänkning kommer att sitta för djupt. Vi rekommenderar inte blandningsvinklar.

Semi-Tubular vs. Solid – Where the Hollow Wins

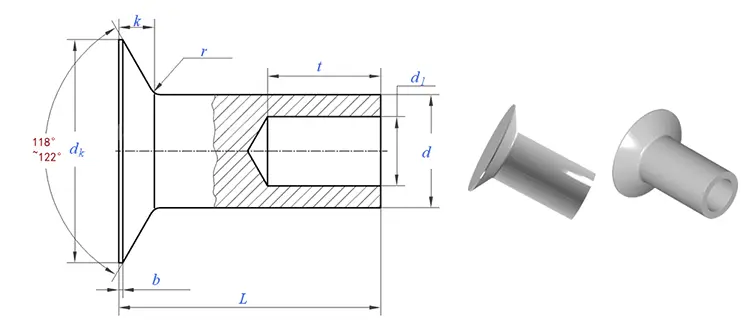

Den semi-tubulära designen har ett grunt hålrum vid svansen (45–55 % av pipans längd). Under installationen rullar endast den tunna väggen av denna ihåliga sektion utåt för att bilda clinch. Detta skiljer sig i grunden från en solid nit, där hela skaftet måste deformeras.

Bäst för tunna material med hög volym, jämna ytor Strukturell, maximal styrka

En riktig applikation – Inredningspanel för bilar

En tillverkare av inredningspaneler för bilar behövs för att fästa tygklädda paneler på dörrkarmar. Panelerna var synliga för passagerarna – alla utstickande fästelement skulle vara oacceptabelt. Solida försänkta nitar gav den jämna finishen men krävde hög inställningskraft som spräckte det tunna panelmaterialet.

Vi levererade nitar med försänkt huvud i förzinkat stål – 4,0 mm skaft, 8,0 mm huvuddiameter, 90° vinkel, 8,0 mm cylinderlängd. Det halvhåliga hålrummet minskade inställningskraften från 3,5 ton till 1,0 ton – vilket eliminerar sprickor i panelmaterialet. Det 90° försänkta huvudet satt i jämnhöjd med ytan och matchade interiörens rena utseende. Förzinkningen gav korrosionsskydd för långvarig hållbarhet.

Kunden testade 1 000 nitar över 500 dörrpaneler. Efter 100 000 vibrationscykler, noll lossning, noll sprickor. De beställer nu våra försänkta huvudnitar i satser om 250 000 stycken årligen.

Materialoch ytbehandlingar – vad vi erbjuder

Nuote Metals tillverkar halvrörsnitar med försänkt huvud i flera materialfamiljer:

Standard finish:Förzinkad, förnicklad, passiverad, lackerad, antik, slät.

Tillgängliga standarder och storlekar

Vi tillverkar dem enligt flera internationella standarder:

Vad vi behöver av dig:

• Skaftdiameter– 1,5 mm till 8,0 mm (anpassad upp till 10 mm tillgänglig)
• Huvudvinkel– 90° (standard) eller 120° (per GB/T 874)
• fatlängd -vi beräknar från din materialstapeltjocklek
• Huvudets diameter -matchat med ditt försänkningsverktyg
• Material– stål, rostfritt, mässing, koppar eller aluminium
• Avsluta– zink, passiverad, nickel, lackad, antik m.m.

Längdregel för halvrörsnitar:Tunnlängd = materialstapeltjocklek + 1,5–2,0 mm.

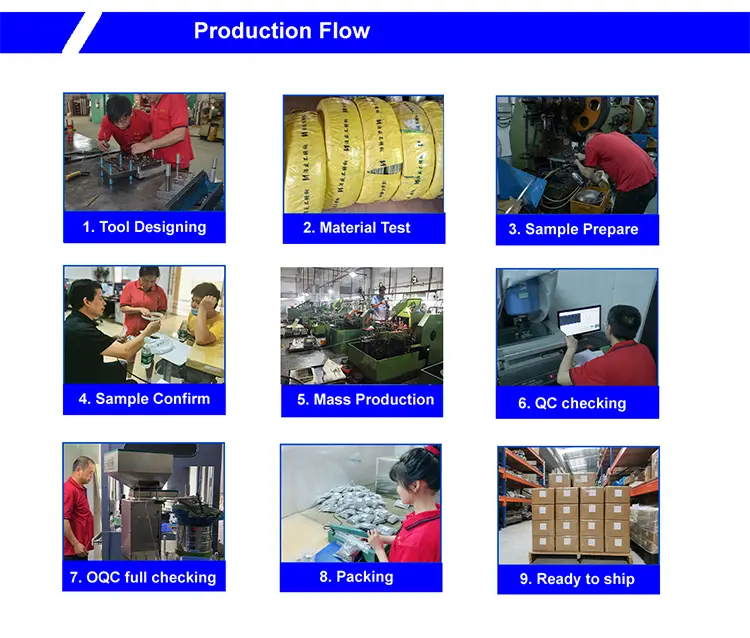

Från råmaterial till färdig nit – hur vi gör dem

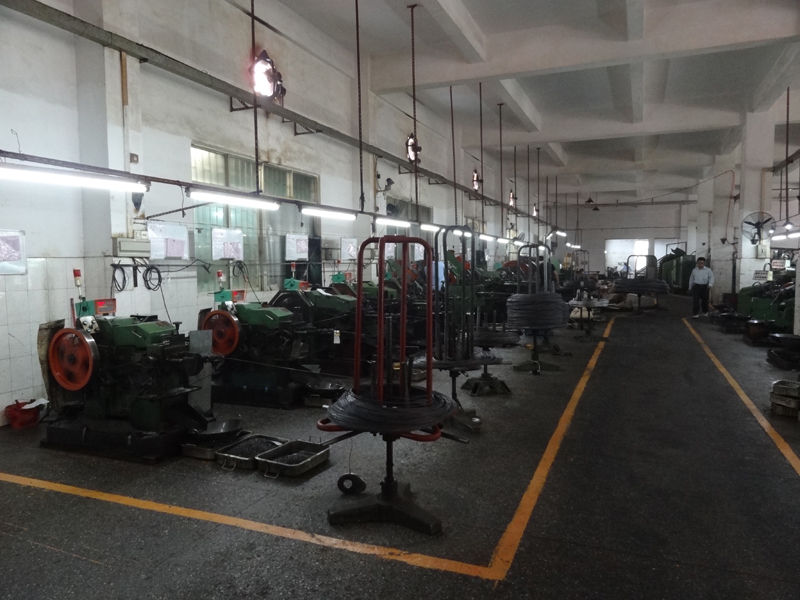

Halvrörsnitar med försänkt huvud tillverkas genom kallskärning. Det avsmalnande huvudet kräver precisionsslipade stansar för att uppnå den exakta huvudvinkeln.

1. Materialanskaffning – Certifierad tråd från godkända bruk. Varje spole kommer med ett brukstestcertifikat och värmenummer.

2. Inkommande materialinspektion – Diameter (±0,02 mm), hårdhet och materialsammansättning verifierad. Spektrometer bekräftar betyg. Material som inte är specificerat avvisas.

3. Verktygsinställning – Hårdmetallhuvudformar inspekteras och ställs in för den försänkta huvudprofilen och det halvrörformiga hålrummet. Formvinkeln matchad till din specifikation (90° eller 120°).

4. Första artikelinspektion – 10 nitar mätt på optisk komparator. Huvudvinkel, huvuddiameter, huvudhöjd, skaftdiameter, piplängd och kavitetsdjup verifierad. Huvudvinkeltolerans: ±1°.

5. Massproduktion – Kontroller under processen: 5 nitar var 500:e stycke. Varje drift stoppar pressen.

6. Inspektion under process – Var 2 000:e bit, sätt in 3 nitar i provmaterialet med förborrad försänkning. Clinch och flush passform inspekteras.

7. Plätering eller beläggning – Appliceras enligt specifikation.

8. Slutlig utgående inspektion – 100 % optisk sortering. AQL-prov manuellt verifierat. Dimensionsrapport, materialcertifikat och certifikat om överensstämmelse utfärdade.

Våra certifieringar – bevis på kvalitet

Vi upprätthåller full spårbarhet och kvalitetsdokumentation för varje batch:

• ISO 9001:2015 – Certifierat kvalitetsledningssystem
• RoHS-överensstämmelse – Verifierad av SGS tredjepartstestning
• REACH-överensstämmelse – Aktuell SVHC-deklaration
• SGS-testrapporter – Tillgängliga på begäran för specifika partier

Materialcertifikat – Bruksprovningscertifikat spårbara till originalspole

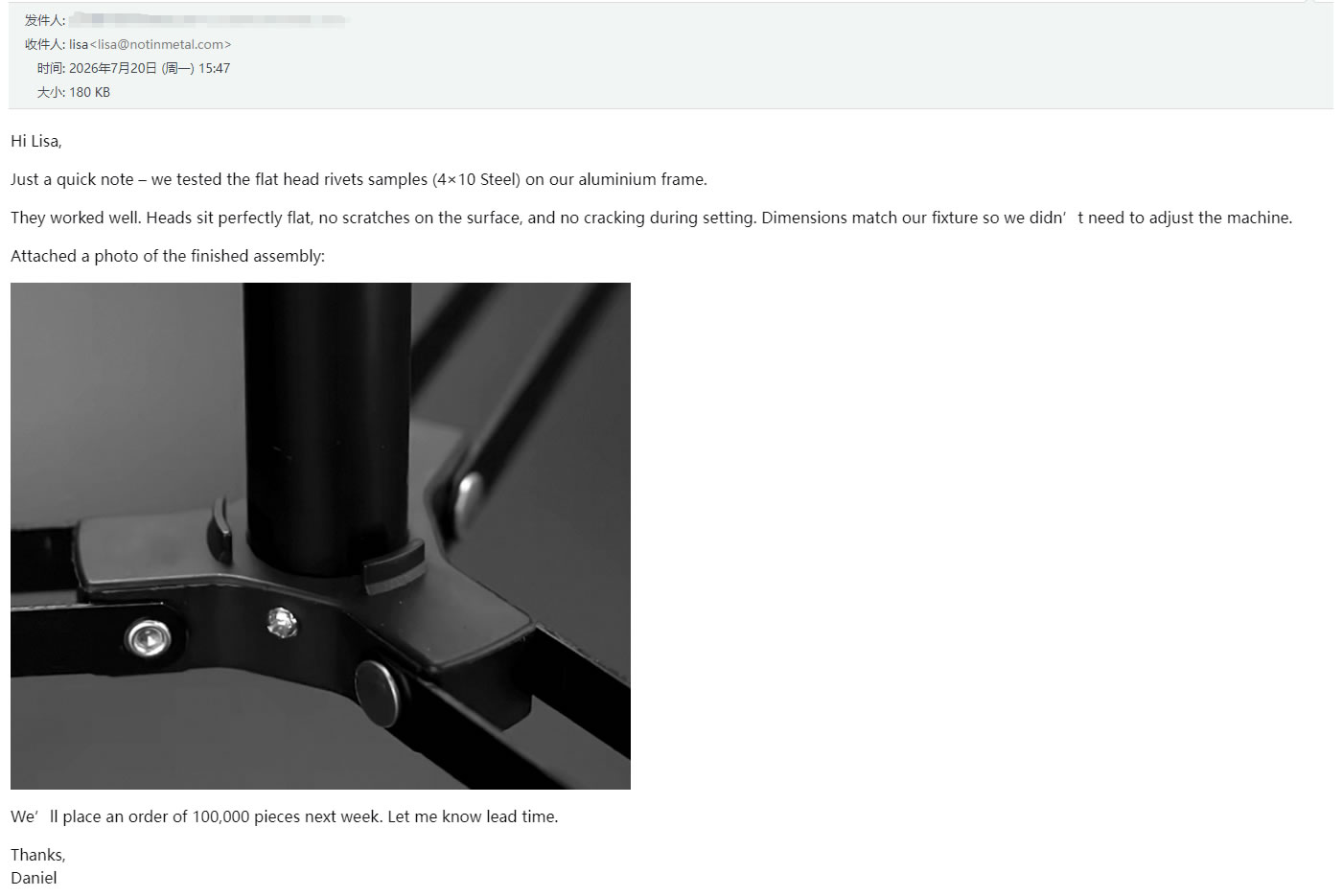

Vad våra kunder säger – verklig feedback

Vi låter våra kunder tala för oss. Bilderna ovan visar verklig feedback från tillverkare som har använt våra halvrörsnitar med försänkt huvud i sina produktionslinjer – från leverantörer av bilinteriörer till elektroniktillverkare till tillverkare av flygkomponenter.

De kommer tillbaka till oss av samma anledningar:

• Noll utskjutande– Försänkta huvuden sitter jämnt, inga fastnar, inga störningar
• Inställning för låg kraft– Halv-ihålig design förhindrar materiella skador
• Konsekvent kvalitet -Varje batch uppfyller deras dimensions- och prestandakrav
• Pålitlig leverans– Prover skickas inom 5–7 dagar, produktion enligt schema

Tre frågor vi svarar ofta på

F: "Kan jag få prover innan jag beställer produktionskvantiteter?"

A: Ja – vi erbjuder prover för alla våra produkter. För befintliga standardspecifikationer tillhandahålls prover gratis – du betalar endast fraktkostnaden. För anpassade storlekar eller anpassade verktyg beror provtillgänglighet och ledtid på de specifika kraven. Vänligen kontakta vårt säljteam med din ritning eller specifikation, så kommer de att ge råd om provkostnad och leveranstidslinje.

F: "Ska jag välja 90° eller 120° halvrörsnitar med försänkt huvud?"

S: Välj den vinkel som matchar ditt befintliga försänkningsverktyg. 90° är standarden för de flesta allmänna applikationer – möbler, elektronik, fordon och allmänt industriarbete. 120° per GB/T 874 används för specialiserade applikationer där en grundare försänkning krävs, ofta i tjockare material eller tunga monteringar. Om du är osäker är 90° kompatibelt med de allra flesta vanliga försänkningsbits. Om du skickar ett prov på ditt försänkningsverktyg till oss kan vi verifiera matchningen innan produktion.

F: "Hur väljer jag rätt piplängd för en halvrörsnit med försänkt huvud?"

S: Välj en cylinderlängd som är ungefär 1,5–2,0 mm längre än din totala materialstapeltjocklek. Om du till exempel ska sammanfoga två 2 mm ark (totalt 4 mm), välj en cylinderlängd på 5,5–6,0 mm. Denna extra längd ger tillräckligt med material för att den ihåliga sektionen ska rulla utåt och bilda en säker clinch utan att bottna. Om pipan är för kort blir clinchen svag. För lång, och pipan kan skrynklas. Huvudet sitter jämnt, så försänkningsdjupet ingår i materialstapelmåttet. Skicka oss din materialstapeltjocklek så rekommenderar vi den exakta längden.
