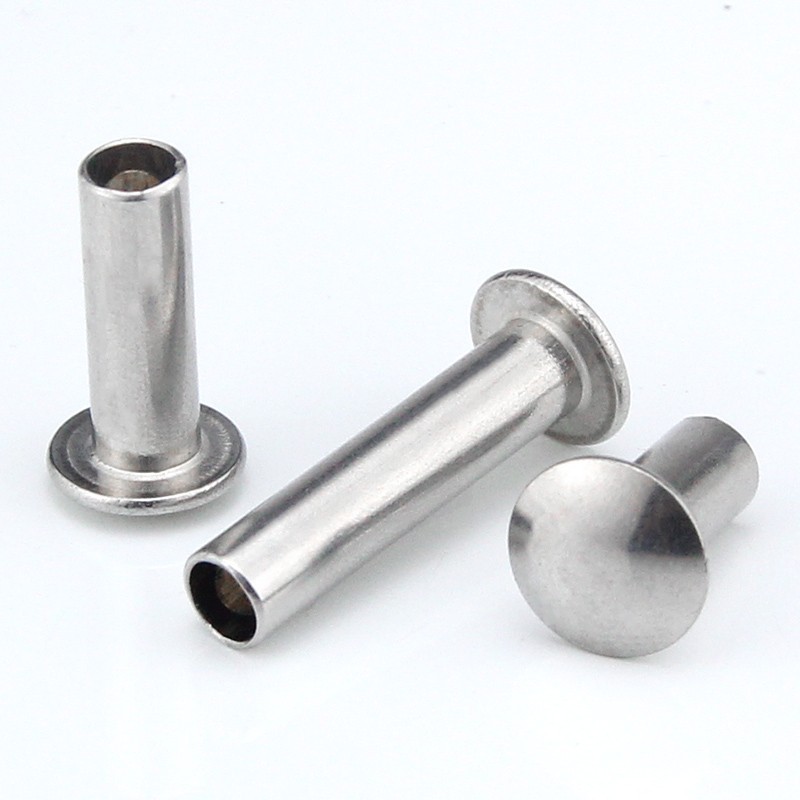

Halvrörsnit med rund huvud

Ett runt huvud är det mest kända nithuvudet i världen. Du har sett det tusentals gånger – på jeans, på broar, på bagage, på maskiner. Det är ingen designolycka.

Det runda huvudet fungerar för att det är enkelt. Den fördelar belastningen jämnt. Den motstår påverkan. Det hakar inte. Det ser färdigt ut.

Halvrörsnitar med runda huvudenta den här klassiska formen och lägg till produktionseffektiviteten hos en halv-ihålig kavitet. Resultatet är ett fäste som:

• Kräver 70 % mindre inställningskraft än en solid nit med runt huvud
• Installeras snabbt på automatiserade monteringslinjer
• Håller stadigt utan att spricka omgivande material
• Ser likadan ut som niten som har använts i över ett sekel

Fyra material, en form – matchar applikationen

Det runda huvudet förblir detsamma. Materialet ändras för att matcha dina krav.

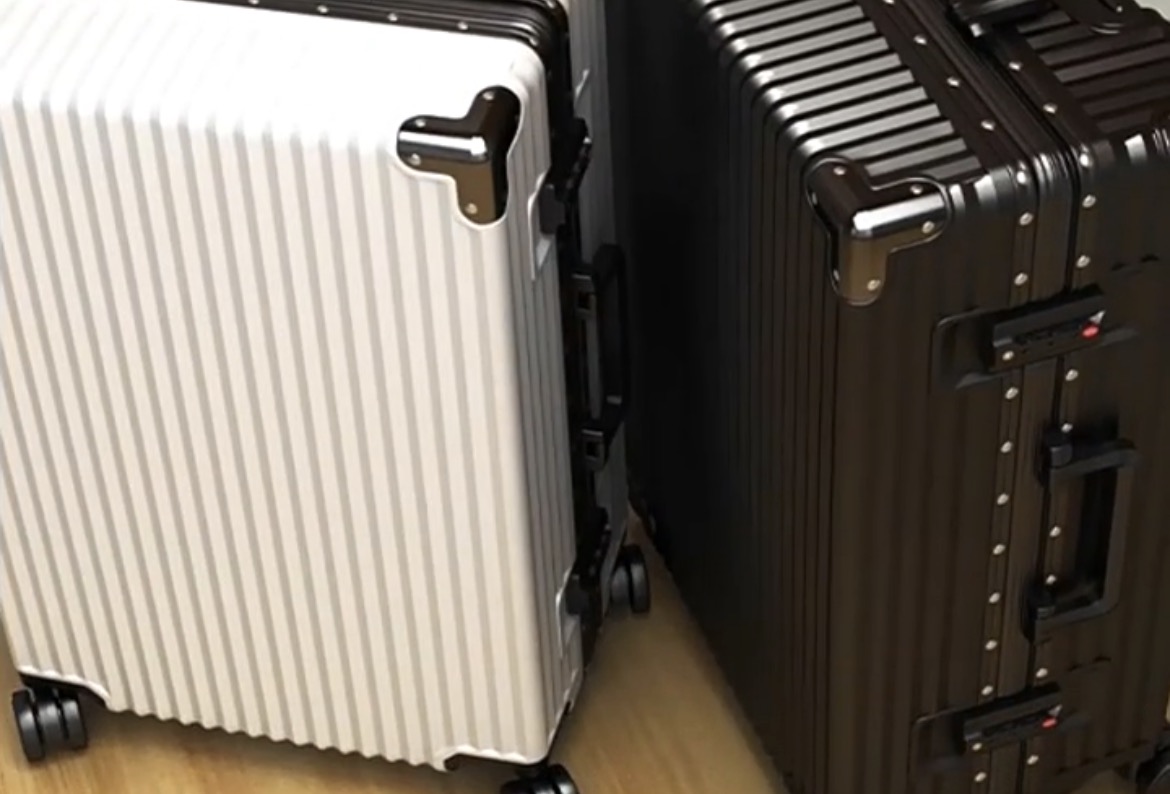

En applikation – Hårdvara för bagagefodral

En bagagetillverkare använde solida nitar för att fästa handtag, hörnskydd och låsfästen till sina polykarbonatväskor. Den höga härdkraften hos solida nitar orsakade spänningsbrott runt nithålen, vilket ledde till fältfel och garantianspråk. Tillverkaren ville också ha ett renare, mer konsekvent utseende på de synliga nithuvudena.

De bytte tillrunda halvrörsnitar– 4,0 mm skaft, 7,0 mm runt huvud, 10,0 mm piplängd, nickelpläterat stål. Det halv-ihåliga hålrummet minskade härdningskraften med över 60 %, vilket eliminerade spänningsfrakturer i polykarbonatet. Det runda huvudet gav en konsekvent kupol som matchade deras designspecifikation. Nickelbeläggningen motstod repor och korrosion från resemiljöer.

Tillverkaren har sedan dess använt över 1,2 miljoner nitar över hela sin bagagelinje, utan sprickbildningsfel och avsevärt förbättrad monteringshastighet.

Fördelen med det runda huvudet – två siffror som spelar roll

Nummer 1: 1,6 – 1,8

Huvuddiametern på ett runt huvud är 1,6 till 1,8 gånger skaftets diameter. Detta ger den optimala balansen mellan lageryta och huvudhöjd – tillräckligt bred för att förhindra genomdragning, tillräckligt hög för att ge stöttålighet.

Nummer 2: 45 – 55 %

Kavitetsdjupet för en halvrörsnit är 45–55 % av pipans längd. Detta är den söta punkten – tillräckligt djup för att minska inställningskraften, ytlig nog för att bibehålla clinch-styrkan.

Tillgängliga storlekar – Standard skaftdiametrar

Vi tillverkarrunda halvrörsnitari följande skaftdiametrar. Huvuddiametrar och cylinderlängder anpassas till varje skaftstorlek.

Anpassade skaftdiametrar, huvuddiametrar och cylinderlängder tillgängliga på begäran.

Bakom varje nit – en produktionsprocess som säkerställer konsistens

Vad får ett runt huvud att se perfekt symmetriskt ut, en halv-ihålig hålighet konsekvent utformad och ett skaft exakt bearbetat till ±0,05 mm? Svaret är inte bara en maskin – det är ett kontrollsystem.

Vår kallrubrikprocess, i sekvens:

• Tråddragning – Råmaterialtråd dras till exakt skaftdiameter. Tolerans: ±0,02 mm.
• Cut-off – Tråden klipps till exakt ämneslängd.
• Första slaget – Ämnet är kvadratiskt och centrerar det för nästa steg.
• Andra slaget – En hårdmetallform bildar det runda huvudet. Samma kupol, varje gång.
• Tredje slaget – En stans skapar den halv-ihåliga kaviteten på 45–55 % djup.
• Trimning – Blixten runt huvudkanten tas bort.
• Tumling – Mikrogradar elimineras.
• Plätering eller beläggning – Appliceras internt eller av certifierade partners.

Vad vi verifierar och varför:

Varje parti nitar produceras under detta system. Inga gissningar. Ingen avvikelse.

En nit, åtta kontroller – vår kvalitetssäkring

• Kontroll av råmaterialdiameter – Lasermikrometer, ±0,02 mm
• Hårdhetskontroll av råvaror – Rockwell-testare
• Första artikelns utseendekontroll – 20× förstoring för defekter
• Första artikelns dimensionskontroll – Verifiering av optisk komparator
• Pågående kontroller – 5 nitar var 500:e stycke
• Testinställning – Var 2 000:e bit, ställ in i provmaterial
• Saltspraytest (vid behov) – ASTM B117
• Slutlig utgående inspektion – Optisk sortering + AQL manuell verifiering

Var de används

Halvrörsnitar med runda huvuden är den mest mångsidiga nithuvudstilen:

• Bagage och väskor – Handtagsfästen, hörnskydd, låsmontering, gångjärnssprintar
• Fordon – Bromsbelägg, kopplingsbelägg, inredning, karosspaneler, sätesenheter
• Möbler – Gångjärn, ramskarvar, stolskomponenter, lådslider
• Transportörsystem – Bandskarvning, fäste, stödenheter
• Lädervaror – Bälteshål, väskbeslag, dekorativa nitar
• Industriell utrustning – Maskinskydd, kontrollpaneler, märkskyltfäste
• Konstruktion – Lätta strukturella anslutningar, metallram, arkitektonisk hårdvara
• Aerospace – Inredningsdetaljer, panelenheter, icke-strukturella komponenter
• Elektronik – Komponentmontering, chassimontering, kylflänsfäste

Våra certifieringar och utmärkelser

Nuote Metals hävdar:

• ISO 9001:2015 – Kvalitetsledningssystem
• RoHS-överensstämmelse – Verifierad genom testning från tredje part
• REACH-överensstämmelse – SVHC-deklaration aktuell
• SGS-testrapporter – Tillgängliga på begäran för specifika partier

Tre frågor vi svarar ofta på

F1: Vad är skillnaden mellan en halvrörsnit med runda huvuden och en solid nit med runt huvud?

S: Den grundläggande skillnaden är den ihåliga håligheten i svansen. En halvrörsnit har ett grunt hålrum i spetsen, vilket endast kräver 25–30 % av kraften som behövs för en solid nit med samma diameter. Detta gör den snabbare att installera och skonsammare mot omgivande material. Solida nitar erbjuder något högre skjuvhållfasthet (halvrörformiga behåller 80–90 % av solid nitstyrka) men kräver tung utrustning och mer tid. För de flesta industri-, bil-, möbler- och bagageapplikationer – inklusive bagageväskan ovan – ger halvrörsnitar mer än tillräckligt med styrka samtidigt som produktionen hålls effektiv.

F2: Vilka material finns tillgängliga för dessa typer av nitar?

S: Vi tillverkar halvrörsnitar med runda huvuden i fyra materialfamiljer:

• Lågkolhaltigt stål – Starkast, mest kostnadseffektivt, med zink- eller nickelplätering
• Rostfritt stål (304/316) – Permanent korrosionsbeständighet för marin och utomhus
• Mässing (C2680) – Elektrisk ledningsförmåga, klassiskt guldutseende
• Aluminium (5052/5056) – lättast, icke-magnetisk för viktkritiska applikationer

Vi lagerför alla fyra materialen i vanliga skaftdiametrar.

F3: Hur väljer jag rätt piplängd för en halvrörsnit med rund huvud?

S: Välj en cylinderlängd som är ungefär 1,5–2,0 mm längre än din totala materialstapeltjocklek. Om du till exempel ska foga två 2 mm stålplåtar (totalt 4 mm), välj en piplängd på 5,5–6,0 mm. Denna extra längd ger tillräckligt med material för att den ihåliga sektionen ska rulla utåt och bilda en säker clinch utan att bottna. Om pipan är för kort blir clinchen svag. För lång, och pipan kan skrynklas. Skicka oss din materialstapeltjocklek, så rekommenderar vi den exakta fatlängden.

Inte säker på vilken nit med rund huvud som passar din applikation?

Varje bransch har olika krav. Bagage behöver slagtålighet. Transportörer behöver vibrationsmotstånd. Lädervaror behöver en ren finish.

Vi har byggt runda huvudnitar för dem alla.

Om du är osäker på skaftets diameter, pipans längd eller material – skicka oss ett foto av din montering eller en ritning. Vi kommer att rekommendera den exakta specifikationen.

Vi tar inte betalt för ingenjörsrådgivning. Det är en del av det vi gör.
