Flat Head Halv Tubular Nitar

När en fog kräver en perfekt slät yta utan utstickande nithuvuden, blir halvrörsnitar med platt huvud det val av fästelement. Dessa komponenter kombinerar den låga estetiken hos ett försänkt huvud med installationseffektiviteten hos en ihålig design.

Nuote Metalshar tillverkat precisionsfästen i över två decennier. Våra halvrörsnitar med platt huvud betjänar industrier där ytjämnhet spelar roll – från flygplans inre paneler till hemelektronikkapslingar och arkitektoniskt metallarbete.

Vad är halvtubulära nitar med platt huvud?

Halvrörformiga nitar med platt huvud har en grund ihålig hålighet i bakänden (vanligtvis 30–50 % av skaftets längd) och ett platt, lågprofilshuvud på motsatt sida. Termen "halvrörformig" indikerar att det ihåliga djupet är ungefär hälften av den totala skaftlängden.

Den definierande egenskapen hoshalvrörsnitar med platt huvudär huvudets geometri. Till skillnad från ovala eller runda huvuden som står stolta över ytan, sitter det platta huvudet i jämnhöjd med eller något under materialytan när det är korrekt installerat.

Denna design ger tre distinkta fördelar:

Släta utvändiga ytor utan hakpunkter

Lägre inställningskraft jämfört med solida nitar (vanligtvis 25–30 % av solid nitkraft)

Kontrollerad materialdeformation under clinching

Olika huvudtyper av nitar Nuote Metals Make

Nuote Metalstillverkar nitar med olika typer av huvud, såsom nitar med platt huvud, nitar med runda huvuden, nitar med försänkt huvud, nitar med fackverkshuvud, nitar med svamphuvud etc.

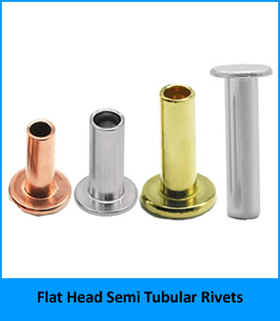

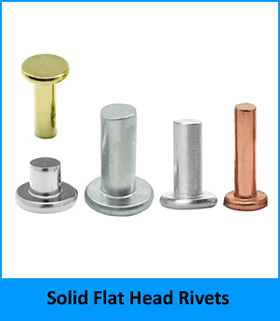

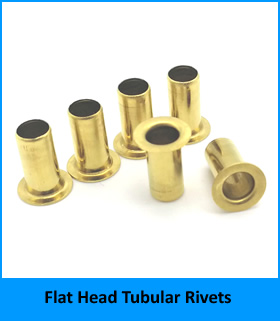

1. Nitar med platt huvud, inklusive solida nitar med platt huvud, halvrörsnitar med platt huvud, rörformiga nitar med platt huvud.

Vill du veta mer om våra plannitar? klicka bara

2. Nitar med runda huvuden, inklusive solida nitar med runda huvuden och halvrörliga nitar med runda huvuden.

Klick  för att veta mer om våra nitar med runda huvuden.

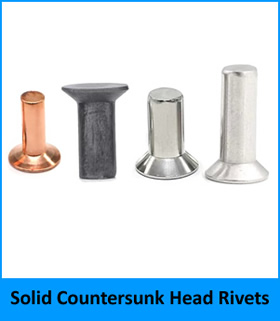

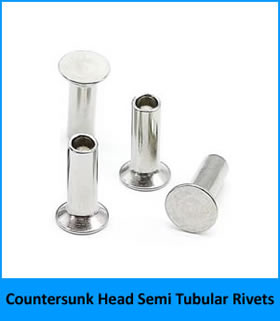

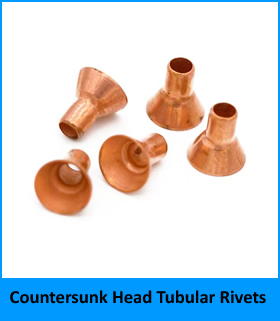

3. Nitar med försänkt huvud, inklusive solida nitar med försänkt huvud, halvrörsnitar med försänkt huvud, rörnitar med försänkt huvud.

Om du vill få mer information om försänkta huvudnitar, vänligen klicka

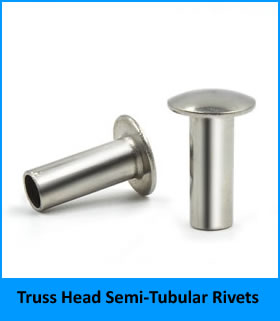

4. Nitar med fackverkshuvud, inklusive solida nitar med fackverkshuvud och halvrörsnitar med fackverkshuvud.

Behöver du mer information om truss head nitar? Klicka bara

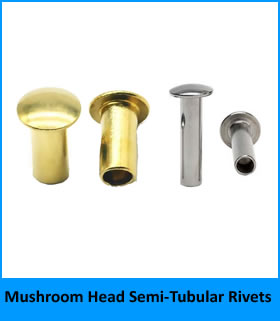

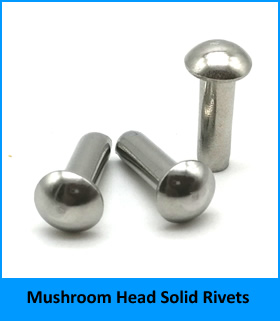

5. Svamphuvudnitar, inklusive massiva svampnitar och halvrörsnitar av svamphuvud.

Klick  för att få mer information om våra svamphuvudnitar.

Varför välja halvrörsnitar med platt huvud framför andra typer av fästelement?

Innan du granskar tekniska specifikationer, fundera över var Nuote Metals rekommenderar halvrörsnitar med platt huvud framför alternativ:

Synliga produktytor där utseendet spelar roll (konsumtionsvaror, möbler, bilinteriörer)

Aerodynamiska eller hydrodynamiska applikationer där utskjutande huvuden skapar motstånd

Glidande eller rullande kontaktytor där upphöjda huvuden skulle störa rörelsen

Tunna material som inte tål de höga härdningskrafterna från solida nitar

Massproduktionsmiljöer som kräver snabb och konsekvent installation

Jämförelse med andra nithuvudstilar

Detaljerade produktparametrar för Nuote Metals Flat Head Halv Tubular Nitar

Alla halvrörsnitar med platt huvud från Nuote Metals är tillverkade av lågkolhaltigt stål eller aluminium, beroende på applikationskrav. Det platta huvudet är designat enligt ISO 7823 försänkta huvuddimensioner, vilket säkerställer kompatibilitet med standardverktyg för försänkning.

Materialspecifikationer

Standardmått

Nuote Metalstillverkar halvrörsnitar med platt huvud i följande standardstorlekar. Anpassade mått är tillgängliga på begäran.

Toleranser: Skaftdiameter ±0,05 mm, huvuddiameter ±0,1 mm, total längd ±0,15 mm. Ihåligt djup är ungefär 50 % av pipans längd för vanliga halvrörsnitar.

Mekaniska prestandadata (stål, 3 mm diameter)

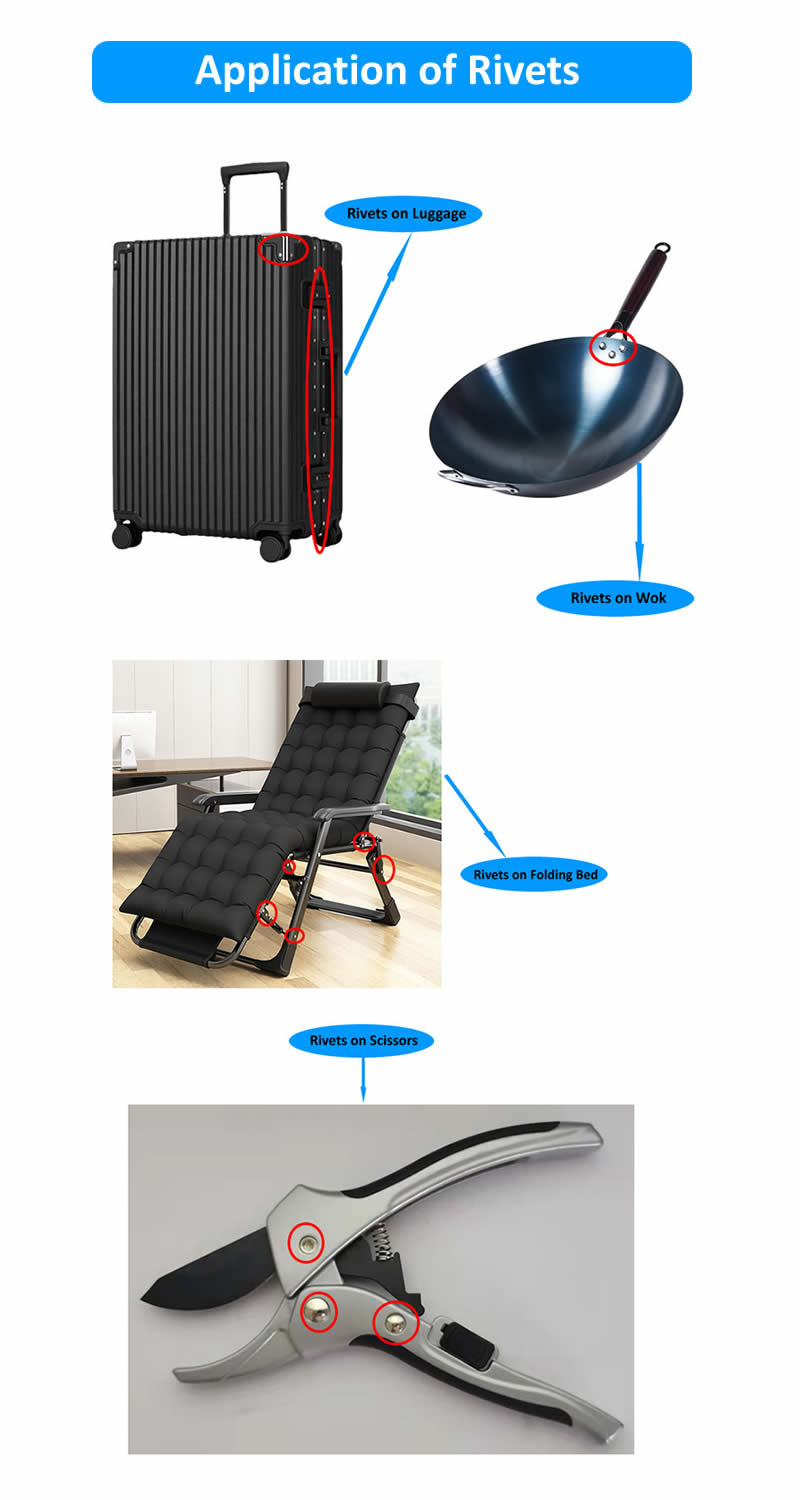

Tillämpningar av halvtubulära nitar med platt huvud

Nuote Metalslevererar halvrörsnitar med platt huvud till industrier som kräver jämn ytfinish. Nedan är de vanligaste användningsfallen:

Flyg och rymd

Inre kabinpanelfästning

Överliggande förvaringsfack

Montering av köksutrustning

Sätesspårskydd och klädselpaneler

Den släta finishen förhindrar att passagerarkläder fastnar och minskar motståndet i luftflödeskänsliga områden.

Konsumentelektronik

Chassi för bärbar dator och surfplatta

Infästning av strömförsörjningshölje

Montering av högtalargaller

Stängningar av batterifack

Nitar med platt huvud tillåter enhetsdesigner med tunn profil utan synliga fästelement.

Bilinteriörer

Infästning av dörrpanel

Montering av instrumentbrädan

Säkerhetsbältes ankare täckplåtar

Infästning av takskydd

Den släta ytan förbättrar interiörens estetik och förhindrar skador på klädseln.

Arkitektoniskt metallarbete

Ledstång och balustrad montering

Dekorativ metallpanelfästning

Hiss inredning

Utställningsmonterkonstruktion

Nitar med platt huvud skapar rena, professionella synliga fogar.

Möbeltillverkning

Metallstol och bordsramar (undersidan där huvudet är synligt)

Lådfronter för arkivskåp

Låsmekanism monteringsplattor

Dekorativ metallinläggsfästning

Kvalitetssäkring – EEAT i praktiken

Nuote Metalsvisar erfarenhet, expertis, auktoritativitet och förtroende genom dokumenterade tillverkningsprocesser och verifierbara kvalitetsdata.

Erfarenhet av Precision Cold Heading

Vår produktionsanläggning har tillverkat halvrörsnitar med platt huvud i mer än 20 år. Vi driver höghastighetsmaskiner för kall riktning med dimensionsövervakning i processen. Varje nit formas i en enda kontinuerlig process, vilket säkerställer konsekvent huvudgeometri och koncentriska ihåliga djup.

Expertis inom försänkt huvudgeometri

Nitar med platt huvud kräver exakt kontroll av huvudvinkeln. Nuote Metals använder optiska profilprojektorer för att verifiera huvudvinkeln (90° eller 100° enligt kundspecifikation) och koncentricitet från huvud till skaft. Vår tolerans för huvudvinkel är ±1°, vilket överträffar allmänna industristandarder.

Auktoritativitet genom efterlevnad

Våra halvrörsnitar med platt huvud är tillverkade för att:

ANSI/ASME B18.1.2 (Små solida nitar – Dimensioner för försänkt huvud gäller)

ISO 14581 (Försänkta nitar med platt huvud)

ISO 9001:2015 Kvalitetsledningssystem

RoHS-överensstämmelse för elektronikapplikationer

Förtroende genom dokumentation

Nuote Metalstillhandahåller ett analyscertifikat (CoA) med varje sändning av halvrörsnitar med platt huvud, inklusive:

Råvarucertifikat (brukstestrapport)

Dimensionell inspektionslogg (huvuddiameter, skaftdiameter, total längd, ihåligt djup)

Hårdhetstestresultat (Rockwell-skala)

Inspektionsprotokoll för ytfinish

Verifiering av försänkt huvudvinkel

Installationsguide för halvtubulära nitar med platt huvud

Korrekt installation av halvrörsnitar med platt huvud kräver uppmärksamhet vid försänkningsförberedelser. Följ dessa steg från Nuote Metals:

Förberedelse före installation

Försänk det övre hålet med en borr eller försänkningsbit som matchar nithuvudets vinkel (90° eller 100°)

Fördjupa försänkningen så att nithuvudet sitter 0,05–0,10 mm under materialytan

Borra det genomgående hålet till diameter = skaftdiameter + 0,25 mm (0,010 tum)

Grada av båda sidor av hålet för att säkerställa en smidig nitinsättning

Installationsmetoder

Metod 1 – Manuell Nitsättare med Flat Die

Sätt in niten genom de förberedda hålen (huvudet går in i den försänkta sidan)

Placera en platt sätter mot den ihåliga svansen

Slå till sättaren med en hammare för att rulla svansen utåt

Stanna när svansen bildar en platt, jämn clinch

Metod 2 – Pneumatisk press (rekommenderas för produktion)

Använd en nitpress med platt städ och justerbart djupstopp

Applicera kontrollerat tryck tills den ihåliga svansen expanderar helt

Kontrollera att huvudet sitter i jämnhöjd med eller under ytan

Metod 3 – Orbital nitning (för ömtåliga sammansättningar)

För elektronik eller tunna material tillämpar orbital (spin)nitning låg radiell kraft

Denna metod minimerar materialbelastningen och förhindrar skador på huvudet

Inspektion efter installation

Dra ett finger över nithuvudet – det ska inte haka i eller sticka ut

Kontrollera den knutna svansen - den ska vara enhetlig, utan sprickor

Utför ett dragtest på provnitarna för att verifiera hållfastheten

Vanliga frågor om halvtubulära nitar med platt huvud

Nedan följer de vanligaste tekniska förfrågningarna som kommer in tillNuote Metalsbeträffande halvrörsnitar med platt huvud.

F1: Vad är skillnaden mellan halvrörsnitar med platt huvud och standardnitar med fast huvud med platt huvud? Varför skulle jag välja halvrörsversionen?

S: Den grundläggande skillnaden är den ihåliga håligheten i svansen på halvrörformiga nitar med platt huvud. Fasta nitar med platt huvud har ingen hålighet och kräver hög tryckkraft (med hjälp av en stång eller nitpistol) för att bilda svansen. Halvrörsnitar kräver cirka 70–75 % mindre inställningskraft eftersom endast den tunna väggen av den ihåliga sektionen behöver rulla utåt. Denna lägre kraft leder till snabbare installation, minskad operatörsutmattning och mindre risk för deformering av tunna eller ömtåliga material. Dessutom ger halvrörformiga nitar en mer konsekvent clinch i massproduktion eftersom materialförskjutningen är förutsägbar. Nuote Metals rekommenderar halvrörsnitar med platt huvud för alla applikationer där monteringen innehåller tunn plåt (under 2 mm), plast eller kompositer. Fasta nitar är fortfarande att föredra för extrema strukturella belastningar där maximal skjuvhållfasthet är den enda prioritet.

F2: Hur väljer jag rätt piplängd för halvrörsnitar med platt huvud när materialstapelns tjocklek varierar över monteringen?

S: Detta är en vanlig utmaning i sammanställningar med stegade eller avsmalnande materialstaplar. Pipans längd på halvrörformiga nitar med platt huvud måste vara tillräcklig för att sträcka sig genom den tjockaste delen av materialstapeln plus ytterligare 1,0–1,5 mm för clinch-bildning. För variabel tjocklek rekommenderar Nuote Metals en av två metoder. Använd först den tjockaste materialstapeln för att bestämma pipans längd – niten kommer fortfarande att fungera i tunnare sektioner, även om clinchen kan sitta något högre. För det andra, för betydande tjockleksvariationer (mer än 2 mm skillnad), överväg att använda två olika nitlängder i olika zoner av monteringen. Våra standardproduktionstoleranser tillåter piplängdsvariationer på ±0,15 mm, vilket rymmer normal tillverkningsvariation. För extrema fall erbjuder Nuote Metals stegade fatdesigner där det ihåliga djupet varierar längs skaftet – kontakta vårt tekniska team för specialdesign.

F3: Kan halvrörsnitar med platt huvud användas i blinda applikationer där jag inte kan komma åt baksidan efter montering?

S: Nej. Per definition kräver halvrörsnitar med platt huvud åtkomst till båda sidor av enheten. Huvudet installeras från ena sidan, och svansen måste vara tillgänglig för att applicera inställningsverktyget (hammare, press eller orbitalnitare). För blinda applikationer där endast en sida är åtkomlig rekommenderar Nuote Metals blindnitar (även kända som popnitar) eller självgenomträngande nitar. Men om du har krav på platt huvud i en blindapplikation, överväg våra blindnitar med platt huvud (dragtyp med försänkt huvud) – dessa är en annan produktfamilj men uppnår en liknande jämn finish. Kontakta Nuote Metals med dina specifika åtkomstbegränsningar, så kommer vi att rekommendera lämplig typ av fästelement.

F4: Hur påverkar huvudets vinkel (90° vs 100°) prestandan hos halvrörsnitar med platt huvud?

S: Huvudvinkeln avgör hur niten sitter i det försänkta hålet. Nuote Metals tillverkar halvrörsnitar med platt huvud med antingen 90° eller 100° huvudvinklar. 90°-huvudet är den traditionella standarden för tumsystemsfästen och är fortfarande vanligt i nordamerikanska industriella tillämpningar. 100°-huvudet specificeras av ISO och flyg- och rymdstandarder (t.ex. NAS-nitar) och ger en något grundare försänkning, vilket minskar spänningskoncentrationen runt hålet. För de flesta allmänna tillämpningar fungerar båda vinklarna identiskt förutsatt att försänkningsverktyget matchar nithuvudets vinkel. Den kritiska regeln är denna: blanda aldrig vinklar. En 100° nit i en 90° försänkning kommer att sitta stolt över ytan; en 90° nit i en 100° försänkning kommer att sitta under ytan men kan gunga eller misslyckas med att sitta ordentligt. Nuote Metals markerar tydligt huvudvinkeln på alla produktförpackningar och certifikat. Om du är osäker, begär prover för att verifiera passformen.

Varför samarbeta med Nuote Metals för halvtubulära nitar med platt huvud?

Att välja rätt leverantör säkerställer konsekvent huvudgeometri, tillförlitlig clinching och konkurrenskraftig prissättning. Nuote Metals erbjuder:

Lagertillgänglighet: 3000+ vanliga storlekar i lager (stål och aluminium)

Specialtillverkning: Verktyg för icke-standardiserade diametrar, huvudvinklar eller ihåliga djup

Konkurrenskraftig MOQ: 10 000 stycken för standardstorlekar; 50 000 stycken för anpassade mått

Gratis prover: Tillgängligt för lagerförda storlekar (kunden betalar frakt)

Teknisk support: Installationsvägledning, rekommendationer för inställningsverktyg och felsökning

Global frakt: Logistikstöd till Nordamerika, Europa, Asien-Stillahavsområdet och Sydamerika

100 % inspektion: Varje parti inspekteras före leverans med bevarade prover

Kontakta Nuote Metals idag för att begära ett provkit, måttritning eller offert för din applicering av plana halvrörsnitar.
