Halvrörsnitar med universalhuvud

Ibland vet man inte exakt vilken huvudstil man ska ange. Rundan är för smal. Plattan är för låg. Fackverket är för brett. Den universella halvtubulära niten är medelvägen – tillräckligt bred för att förhindra genomdragning i de flesta material, tillräckligt låg för att undvika att fastna och rundad nog för att se professionell ut. Och det halv-ihåliga hålrummet minskar inställningskraften med 70 % jämfört med solida nitar.

När du inte är säker på vilken huvudstil du ska välja är universalhuvudet det säkra alternativet.

Universal vs. andra huvuden – där mellangrunden vinner

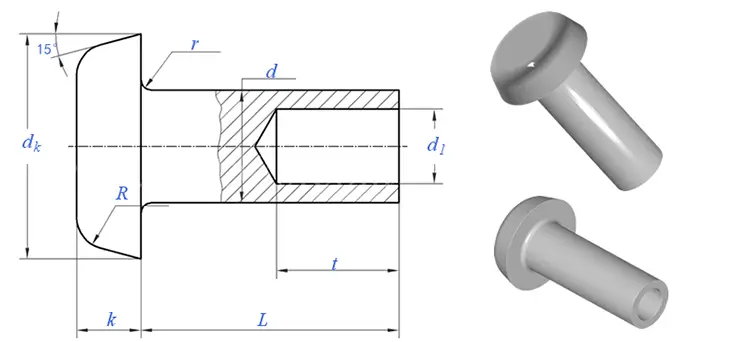

Universalhuvudet sitter mellan ett runt huvud och ett fackverkshuvud. Den är bredare än rund, smalare än fackverk och lägre än rund men högre än platt.

Välj universalhuvud när:Du är inte säker på vilken huvudstil du ska välja – universal är den säkra standarden. Du monterar blandade material (metall + plast, metall + trä). Du vill ha en balans mellan lageryta och profil. Du vill ha en nit som ser professionell ut utan att dra uppmärksamhet.

Semi-Tubular vs. Solid – Where the Hollow Wins

Den semi-tubulära designen har ett grunt hålrum vid svansen (45–55 % av pipans längd). Under installationen rullar endast den tunna väggen av denna ihåliga sektion utåt för att bilda clinch – vilket kräver endast 25–30 % av kraften hos en solid nit.

En riktig applikation – Gångjärnsmontering för bostäder

En hårdvarutillverkare tillverkade en serie med gångjärn och spärrar för bostäder. Portkomponenterna var pulverlackerat stål med plastlagerinsatser. Nitarna med runda huvuden var för smala – huvudena drogs genom det pulverlackerade stålet efter upprepad användning. Fackverksnitarna var för breda – de såg skrymmande och industriella ut på en bostadsprodukt.

Vi levererade förzinkat stål, semi-rörformade nitar med universalhuvud – 5,0 mm skaft, 10,5 mm huvuddiameter, 12,0 mm cylinderlängd. Det universella huvudet gav den extra lageryta som behövdes för att förhindra genomdragning utan att se skrymmande ut. Den släta, avrundade profilen matchade bostadsestetiken. Det halv-ihåliga hålrummet höll låg inställningskraft, vilket förhindrade skador på plastlagerinsatserna. Kunden testade 1 000 nitar över 500 grindset. Efter 10 000 öppna-stäng-cykler och exponeringstestning utomhus, ingen genomdragning, ingen lossning. De beställer nu halvrörsnitar med universalhuvud i satser om 200 000 stycken årligen.

Material och ytbehandlingar – vad vi erbjuder

Nuote Metals tillverkar halvrörsnitar med universalhuvud i flera materialfamiljer:

Standard finish:Förzinkad, förnicklad, passiverad, lackerad, antik, slät.

Den universella huvudskillnaden – balanserad, mångsidig, pålitlig

Det universella huvudet är den mest mångsidiga huvudstilen vi gör. Den är tillräckligt bred för att förhindra genomdragning i blandade material, tillräckligt låg för att undvika att den fastnar och smidig nog att se professionell ut. Den kontinuerliga radien från centrum till kant fördelar belastningen jämnt och minskar spänningskoncentrationen. Lagerytan med 2,0–2,2× skaftdiameter ger betydligt mer yta än runt huvud – tillräckligt för de flesta sammansättningar av blandade material.

Tillverkningsprocess – Se hur vi gör halvrörsnitar med universalhuvud

Vår kallskärningsprocess förvandlar tråd till färdiga halvrörsnitar med universalhuvud i en kontinuerlig sekvens.

Materialförberedelse:Certifierad tråd dras till exakt skaftdiameter (±0,02 mm). Spektrometer verifierar materialkvalitet. Material som inte är specificerat avvisas innan produktionen påbörjas.

Kall rubrik:Tråden matas in i en kall samling med flera stationer. I en enda sekvens är ämnet fyrkantigt, huvudet formas med den släta, radierade profilen och den halvhåliga håligheten extruderas på 45–55 % djup. Polerade hårdmetallformar förhindrar ytmärken.

Trimning och tumling:Blixten tas bort och mikrograder elimineras.

Plätering eller beläggning:Appliceras enligt specifikation – zink, nickel, passivering, lack eller antik finish.

Slutbesiktning:100 % optisk sortering verifierar huvuddiameter, huvudhöjd, skaftdiameter, cylinderlängd och kavitetsdjup. AQL-prov manuellt verifierat.

Exempel ledtid:5–7 dagar standard; anpassade verktyg: 15–20 dagar.

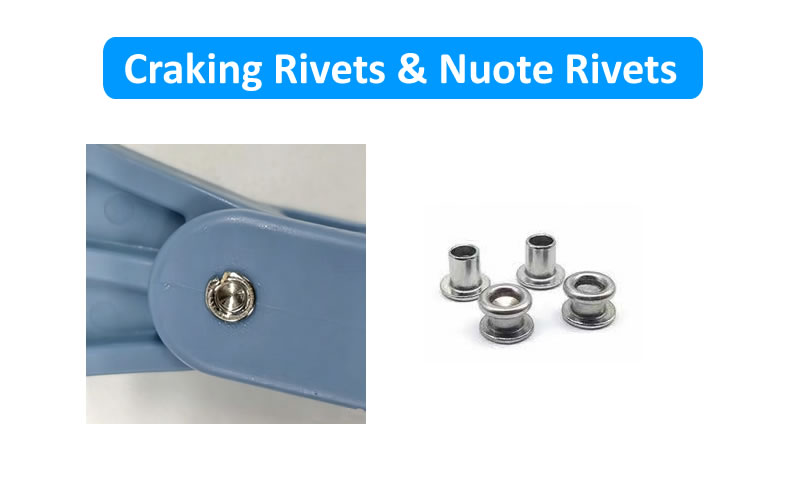

Varför nitar spricker under inställningen – bra kontra dåliga

En nit som spricker under sättning är en produktionsmardröm. Det slösar material, saktar ner din linje och kan leda till fältfel. Här är vad som orsakar sprickor – och hur våra nitar förhindrar det.

Den vanligaste orsaken till sprickbildning är inkonsekvent kavitetsdjup. Om kaviteten är för djup är den kvarvarande väggen för tunn för att stödja rullningen – den spricker istället för att rulla. Vi kontrollerar kavitetsdjupet till 45–55 % av fatets längd på varje batch. Om du upplever sprickbildning, skicka oss ett prov. Vi kommer att mäta hålrummets djup och diagnostisera problemet – utan kostnad.

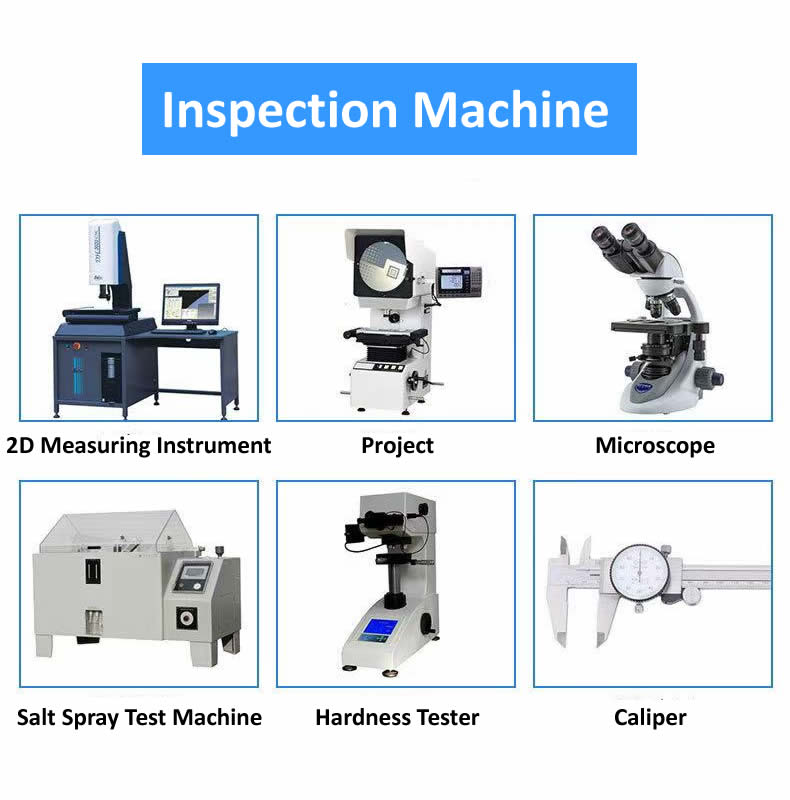

Vår inspektionsutrustning – Hur vi verifierar kvalitet

Vi upprätthåller ett komplett utbud av kalibrerad inspektionsutrustning för att verifiera varje sats av halvrörsnitar med universalhuvud:

Laser mikrometer– Höghastighets, beröringsfri skaftdiameter, mätning till ±0,02 mm

Optisk komparator (profilprojektor)– Inspektion av huvudets diameter, huvudhöjd och hålighetsdjup

2.5D bildmätningssystem– Full konturmätning och koncentricitetsverifiering

Rockwell hårdhetstestare– Verifiering av råmaterialhårdhet

Spektrometer– Verifiering av materialsammansättning

Saltspray testkammare– Korrosionsbeständighetstestning (ASTM B117) vid behov

XRF tjockleksmätare– Verifiering av pläteringstjocklek

All utrustning kalibreras årligen av ackrediterade laboratorier från tredje part. Inspektionsprotokoll bevaras i fem år och ingår i varje försändelse.

Tre frågor vi svarar ofta på

F: "Kan jag få prover innan jag beställer produktionskvantiteter?"

A: Ja – vi erbjuder prover för alla våra produkter. För befintliga standardspecifikationer tillhandahålls prover gratis – du betalar endast fraktkostnaden. För anpassade storlekar eller anpassade verktyg beror provtillgänglighet och ledtid på de specifika kraven. Vänligen kontakta vårt säljteam med din ritning eller specifikation, så kommer de att ge råd om provkostnad och leveranstidslinje.

F: "När ska jag välja universalhuvud framför runt huvud?"

S: Universalhuvudet är bredare (2,0–2,2× skaftdiameter mot 1,6–1,8×) och något lägre än ett runt huvud. Den har också en mer kontinuerlig, avrundad profil – mindre av en distinkt kupol. Den visuella skillnaden är subtil, men den funktionella skillnaden är verklig: universalhuvudet ger mer lageryta för att förhindra genomdragning i blandade material. För metall-till-metall-enheter med täta hål, är runt huvud fortfarande det bättre valet. För blandade material – stål till plast, stål till trä, stål till kompositer – är universalhuvud det säkrare alternativet. I porthårdvaran ovan, det runda huvudet dragits igenom; universalhuvud hålls.

F: "Kan universalhuvud-halvrörsnitar användas utomhus?"

A: Ja, med rätt material och finish. För utomhusapplikationer rekommenderar vi rostfritt stål (304 eller 316) med passiverad finish för permanent korrosionsbeständighet. 304 är tillräckligt för allmän exponering utomhus (regn, fuktighet). 316 rekommenderas för kust- eller saltstänkmiljöer. Om du arbetar med en snävare budget, ger zinkpläterat stål med gulkromat 96 timmars motstånd mot saltstänk – lämpligt för skyddad utomhusbruk. I fallet med grindbeslag ovan valde kunden förzinkat stål eftersom portarna var skyddade (under en veranda) och kostnadsbesparingarna var betydande.
