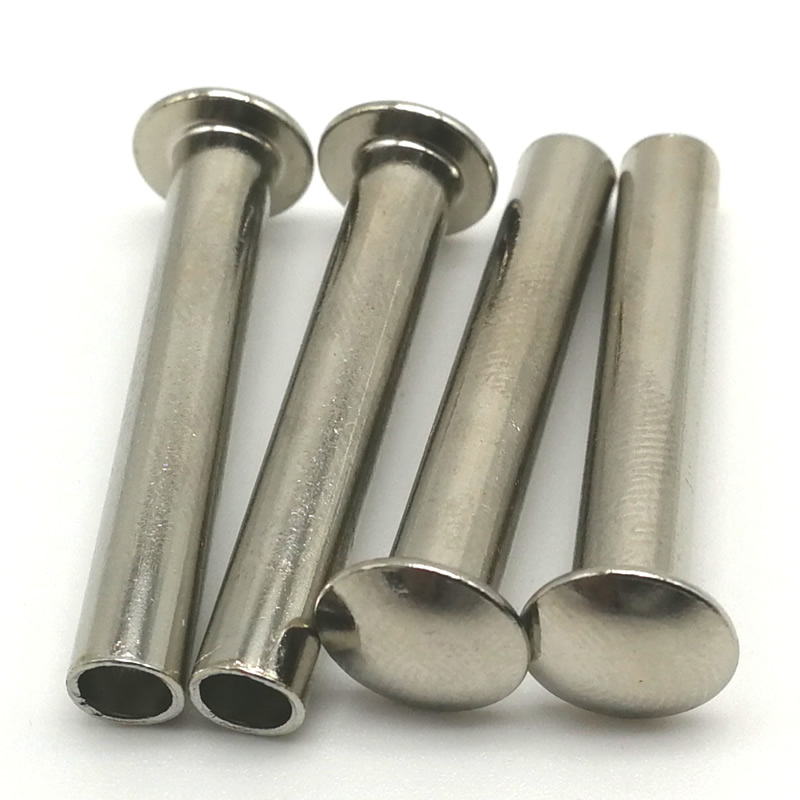

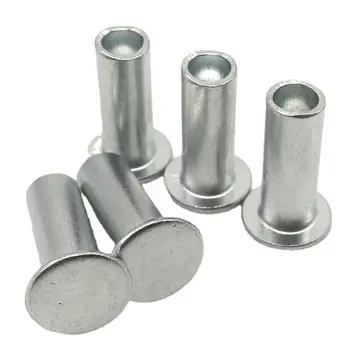

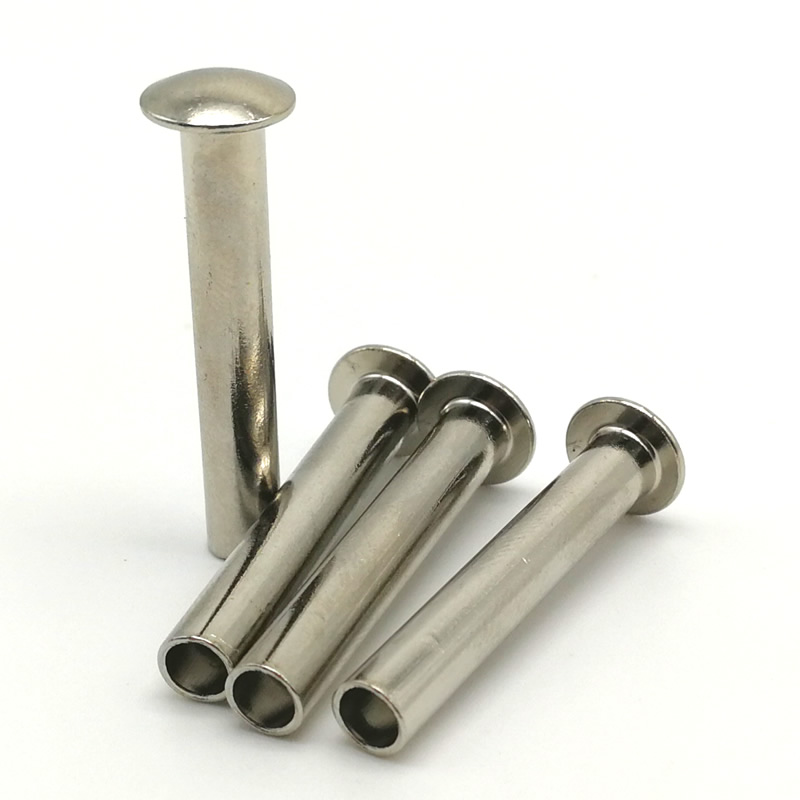

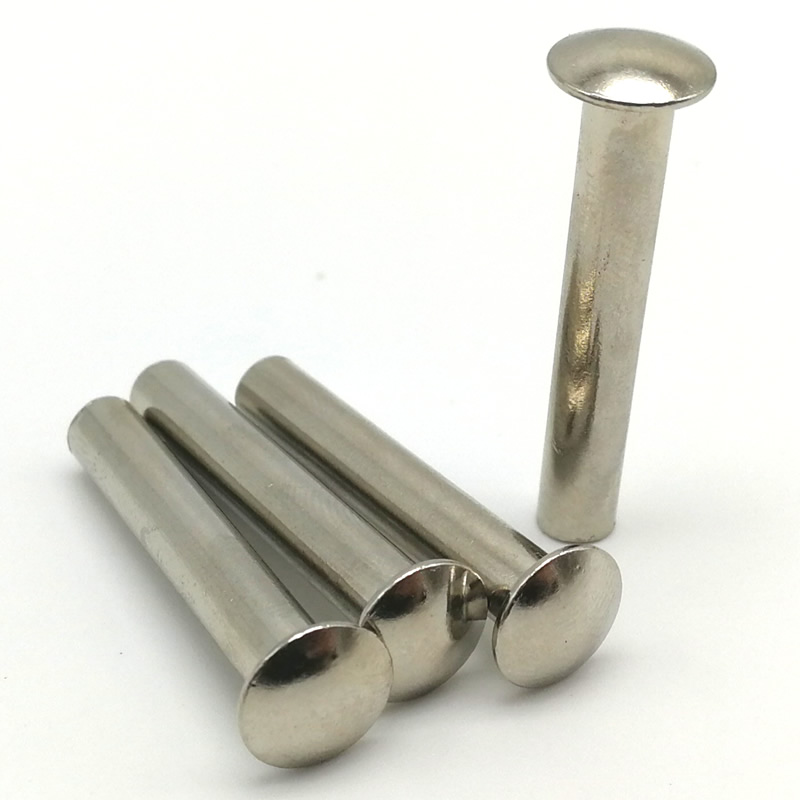

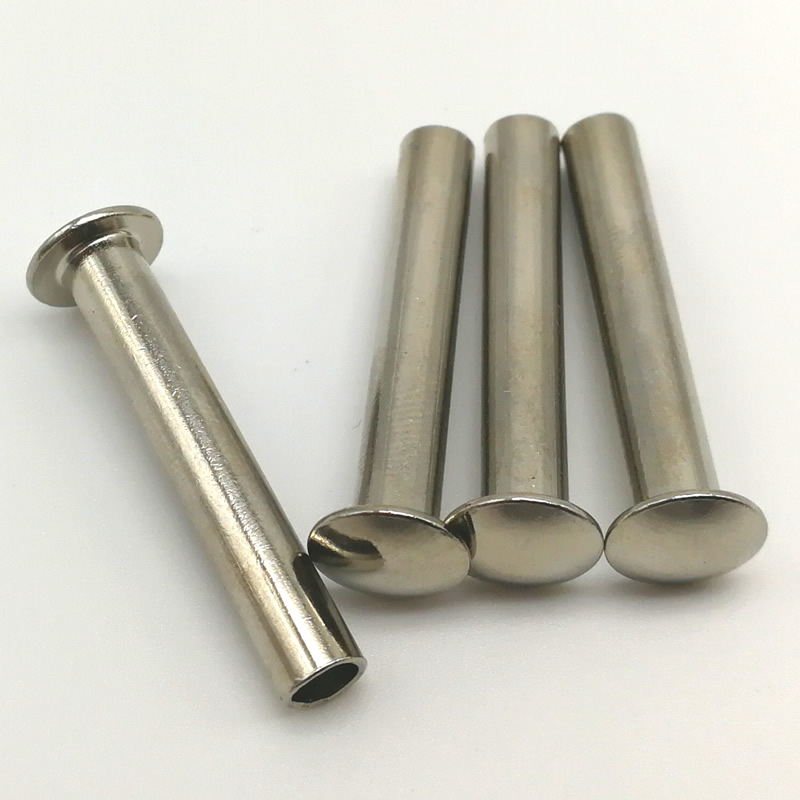

Halvrörsnitar av stål

När ditt löpande band behöver hastighet, men fogen fortfarande måste hålla, denstål halvrörsnitger en klar fördel. Till skillnad från en solid nit som kräver hög kraft och tung utrustning, minskar den halvrörformiga designen – delvis ihålig i svansen – inställningskraften med ungefär 70 % samtidigt som den behåller det mesta av skjuvhållfastheten. Resultatet är ett fästelement som installeras snabbt, fungerar med lättare verktyg och som fortfarande ger en permanent, pålitlig fog.

Nuote Metals halvrörsnitar av kallt stål av lågkolhaltigt stål (1008, Q195) med valfri zinkplätering eller svartoxidfinish. Den här guiden täcker våra tekniska specifikationer, processen för kall rubrik, vårt arbetsflöde för kvalitetskontroll och ett verkligt exempel från hårdvaruindustrin.

Olika material av nitar vi tillverkar

Vi tillverkar olika material av nitar, såsom mässingnitar, stålnitar, rostfria nitar, aluminiumnitar och kopparnitar.

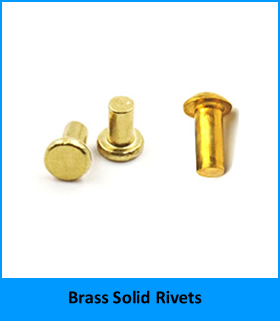

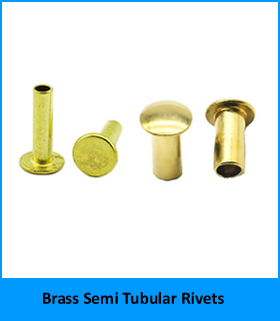

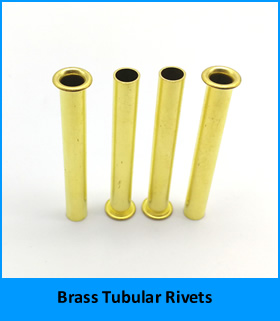

1. Mässingsnitar, inklusive massiva mässingnitar, mässingshalvrörsnitar, mässingsrörnitar.

Klick  för att se mer om våra mässingsnitar.

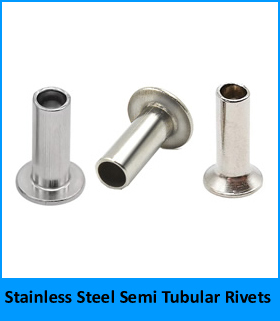

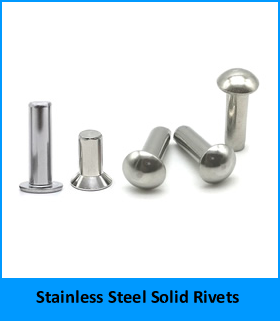

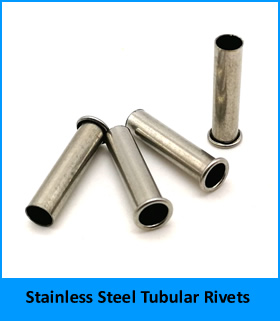

2. Nitar i rostfritt stål, inklusive solida nitar i rostfritt stål, nitar med halvrör i rostfritt stål, nitar i rostfritt stål.

Vill du veta mer om våra rostfria nitar? klicka bara

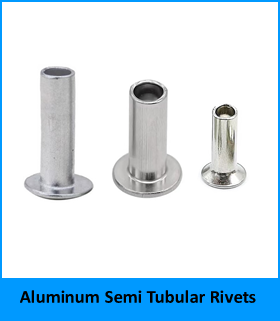

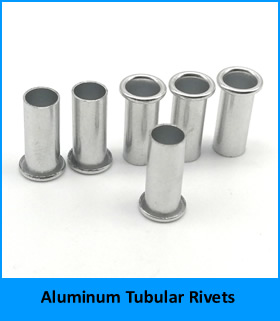

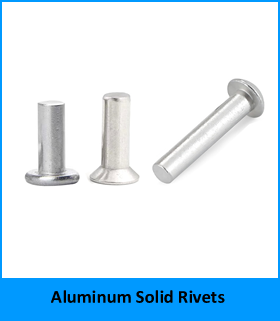

3.Aluminiumnitar, inklusive solida aluminiumnitar, aluminium semi-tubular nitar, aluminium tubular nitar.

Om du vill veta mer om våra aluminiumnitar, vänligen klicka

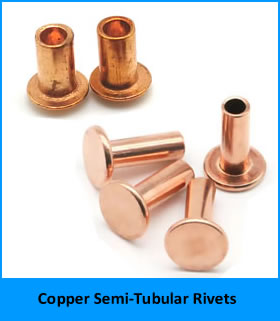

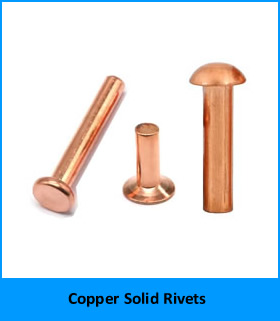

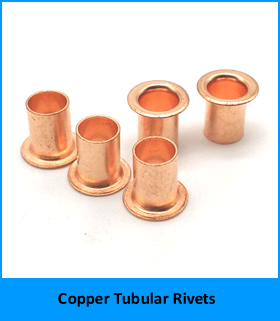

4. Kopparnitar, inklusive solida kopparnitar, halvrörsnitar av koppar, tubulära kopparnitar.

Klick  för att få mer information om våra kopparnitar.

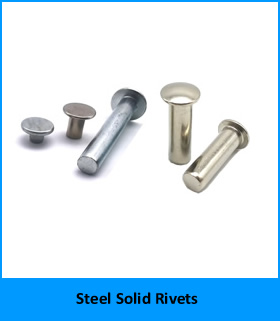

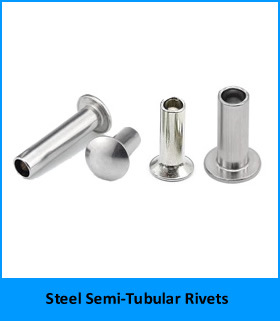

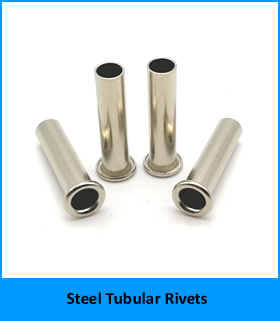

5. Stålnitar, inklusive solida nitar av stål, nitar i halvrörform, nitar av stålrör.

Om du vill få mer information om våra stålnitar, vänligen klicka

Vad gör en halvrörsnit annorlunda

Det avgörande kännetecknet för en halvrörsnit är den grunda håligheten i bakänden - vanligtvis 45–55 % av pipans längd. Under installationen rullar endast den tunna väggen av denna ihåliga sektion utåt för att bilda clinch. Detta skiljer sig i grunden från en solid nit, där hela skaftet måste deformeras.

För de flesta industri-, möbel-, bil- och hårdvarutillämpningar ger den halvrörsformade niten mer än tillräckligt med styrka samtidigt som den håller produktionen effektiv.

Tekniska specifikationer – Standardstorlekar och material

Vi producerarstål halvrörsnitari flera huvudstilar och ett brett utbud av dimensioner. Nedan är våra vanligast lagerförda storlekar.

Materialkvaliteter

Standardmått (rundt huvud, stål)

Toleranser: Skaft ±0,05 mm, huvuddiameter ±0,15 mm, längd ±0,15 mm.

Tillgängliga huvudstilar

Mekaniska data (5 mm stål, insatt i 2 mm stålplåt)

Så här använder vi halvrörsnitar av stål med kallt huvud

Cold heading är processen att forma metall vid rumstemperatur med hjälp av höghastighetspressar och precisionsformar. För halvrörsnitar av stål använder vi en kall samling med flera stationer som utför flera operationer i en enda kontinuerlig sekvens.

• Tråddragning– Inkommande ståltråd dras till exakt skaftdiameter.
• Cut-off– Tråden kapas till den exakta ämneslängden för varje nit.
• Första slaget (kvadrering)– Ämnet är centrerat och kvadratiskt i tärningen.
• Andra slaget (rubrik)– En karbidform bildar huvudet (rundt, platt, universellt eller ovalt).
• Tredje slaget (hålrumsextrudering)– En stans skapar den halv-ihåliga håligheten vid svansen (45–55 % av pipans längd).
• Trimning– Eventuell blixt runt huvudkanten tas bort.
• Tumlande– Mikrogradar tas bort och ytan förbereds för plätering.
• Plätering eller beläggning– Zinkplätering eller svartoxid appliceras enligt specifikation.

Cold heading work-härdar stålet och ökar ythårdheten med 15–20 % utan ytterligare värmebehandling. Våra hårdmetallformar är polerade till Ra 0,1 µm för att säkerställa jämn huvudformning och konsekvent kavitetsdjup.

För mer information, kolla videon nedan

Vår kvalitetskontrollprocess – från råmaterial till din produktionslinje

Vi förlitar oss inte på enbart slumpmässigt urval. Varje parti med halvrörsnitar av stål följer ett skiktat inspektionssystem som fångar upp problem innan de blir problem.

Inkommande materialstadium

Varje spole av ståltråd kontrolleras för diameter (lasermikrometer, ±0,02 mm) och hårdhet (Rockwell-testare). Vi avvisar alla spole som avviker från det specificerade området.

Installation och första steg

När verktyget är installerat undersöks de första 10 nitarna under 20x förstoring för ytdefekter och mäts sedan på en optisk komparator. Huvuddiameter, huvudhöjd, skaft, längd och kavitetsdjup måste matcha ritningen innan produktionen påbörjas.

Under produktionsstadiet

Operatörer drar 5 nitar var 500:e bit. De kontrollerar kritiska mått med digitala bromsok och en go/no-go-mätare för kavitetsdjup. Varje drift utanför toleransen utlöser ett omedelbart pressstopp och verktygsjustering.

Clinch-verifieringsstadiet

Var 2 000:e bit sätter vi 3 nitar i ett prov av ditt faktiska material (samma tjocklek och sammansättning). Den rullade clinchen inspekteras för symmetri, täthet och sprickfri bildning.

Korrosionsprovning (om tillämpligt)

För pläterade nitar placeras prover i vår saltspraykammare enligt ASTM B117. Förzinkning: minst 48–96 timmar. Ett certifikat utfärdas med partiet.

Sista sorteringsstadiet

Varje nit passerar genom en optisk sorteringsmaskin med höghastighetskameror. Den avvisar delar med felaktig huvuddiameter, huvudhöjd, skaft eller håldjup. Efter sortering verifieras ett slumpmässigt AQL-prov (Nivå II, 1.0) manuellt med profilprojektor och mikrometrar.

Alla inspektionsprotokoll – inklusive mätloggar, testinställningsfoton och saltsprayrapporter – bevaras i fem år och ingår i varje leverans.

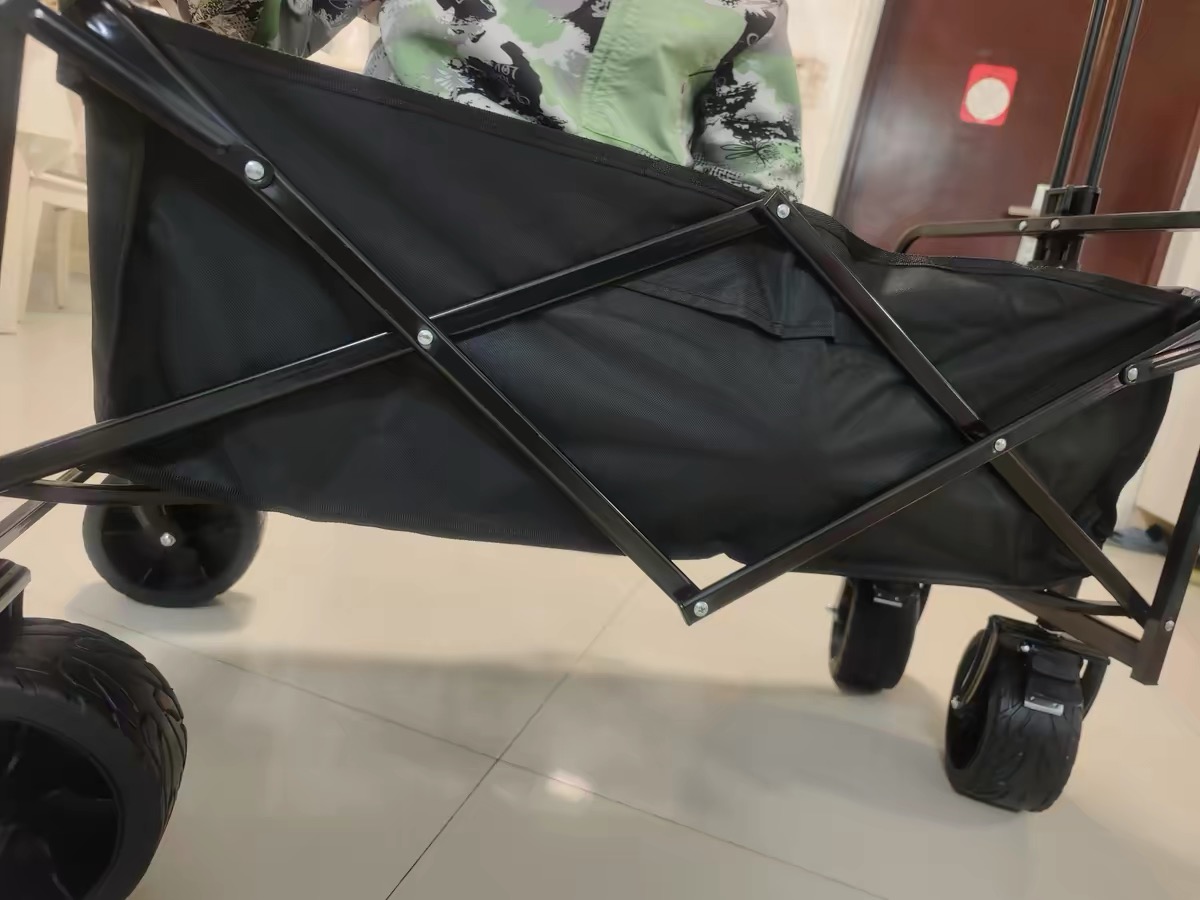

Ett verkligt kundexempel – Trädgårdsvagnens hjulfäste

Detta är en av många applikationer för halvrörsnitar av stål. Vi inkluderar det för att visa verklig produktionsanvändning, inte för att föreslå begränsningar.

En tillverkare av tunga trädgårdsvagnar behövde fästa hjulfästena på stålramen. De ursprungliga solida nitarna krävde 3,5 ton inställningskraft, vilket då och då deformerade fästet under monteringen. Kunden ville också ha en rostbeständig yta för utomhusbruk.

Nuote Metals levererade halvrörsnitar i stål – 6 mm skaft, 10 mm runt huvud, 15 mm piplängd, gul zinkpläterad. Det halv-ihåliga hålrummet reducerade inställningskraften till 1,6 ton, vilket eliminerar deformation. Den gula zinkplätering gav 96 timmars saltspraymotstånd. Kunden testade 500 nitar över 250 vagnar. Efter 5 000 rullcykler med 100 kg last, ingen lossning eller rost. De beställer nu halvrörsnitar av stål i satser om 30 000–50 000 stycken.

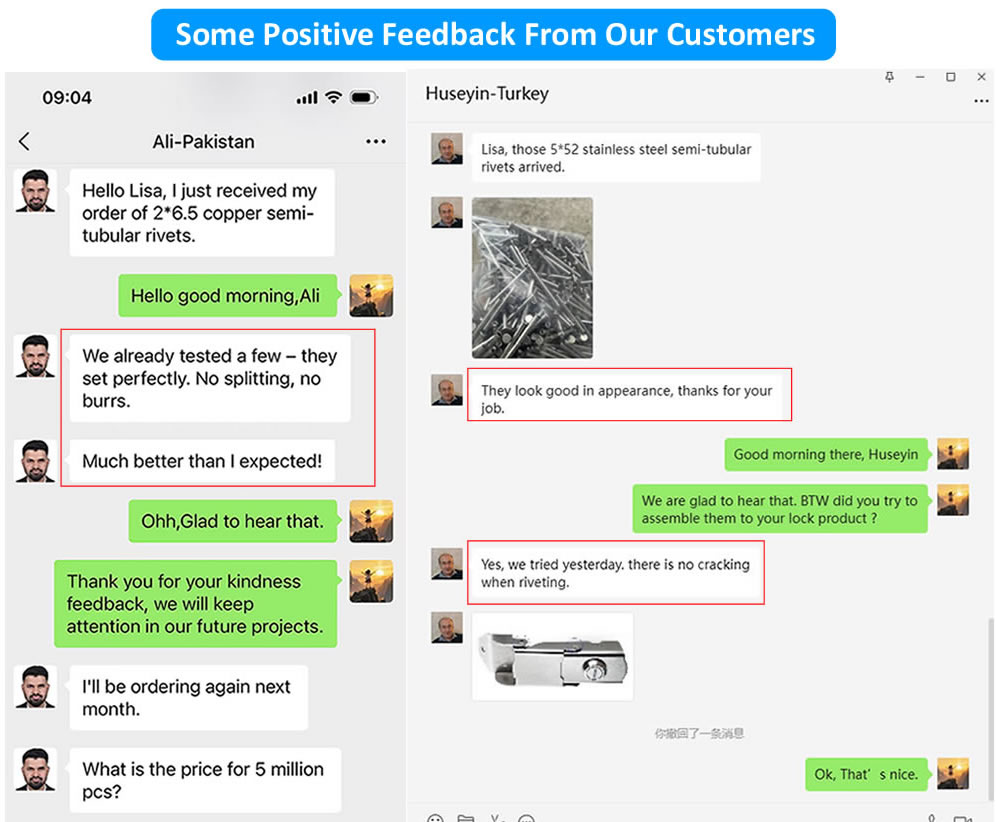

Vad våra kunder säger – verklig feedback

Vad vi levererar i varje försändelse

Varje beställning av halvrörsnitar av stål kommer med ett komplett dokumentationspaket:

• Bruksprovningscertifikat– Kemisk sammansättning och dragegenskaper från den ursprungliga spolleverantören.
• Första dimensionsrapport– Faktiska uppmätta värden på 10 nitar från produktionsstart.
• Pågående logg– Sammanfattning av alla dimensionskontroller som utförts under körningen.
• Clinch testrapport– Foton och dragkraftsresultat (om de mäts) från testinställningar på ditt material.
• Saltspraycertifikat– Om tillämpligt, visar testade timmar och godkänd/underkänd status.
• Intyg om överensstämmelse– Signerad av vår QA-chef, batchspårbar.

Nuote Metals är ISO 9001:2015 certifierad. RoHS- och REACH-deklarationer tillhandahålls på begäran.

Policyer

Prover– 20–50 gratis stycken för standard lagerförda storlekar (kunden betalar frakt)

Provorder– 10 000 stycken rekommenderas för förstagångsvalidering

MOQ– 2 000 stycken (standardstorlekar), 10 000 stycken (anpassad fat)

Ledtid (lager)– 5–7 arbetsdagar

Ledtid (anpassad fat)– 12–15 dagar

Verktygsavgifter– Inget för standardverktyg med runda huvuden (3–8 mm skaft)

Tre frågor vi svarar ofta på

F1: Vad är skillnaden mellan en halvrörsnit av stål och en solid stålnit? När ska jag välja halvrörsversionen?

S: Den grundläggande skillnaden är den ihåliga håligheten i svansen. En halvrörsnit av stål kräver endast 25–30 % av den härdkraft som behövs för en solid nit med samma diameter, vilket gör den snabbare att installera och skonsammare mot omgivande material. Solida nitar ger något högre skjuvhållfasthet men kräver tung utrustning och mer tid. För de flesta industri-, möbel-, bil- och hårdvarutillämpningar – inklusive trädgårdsvagnsväskan ovan – ger halvrörsnitar mer än tillräckligt med styrka samtidigt som produktionen hålls effektiv. Välj solida nitar endast för extrema strukturella belastningar där maximal skjuvhållfasthet är den enda prioriteringen.

F2: Kan stålnitar med halvrör användas utomhus utan att rosta?

S: Ja, med rätt finish. Våra standardnitar av lågkolstål är tillgängliga med zinkplätering (klar, blå eller gul) som ger 48–96 timmars motstånd mot saltstänk – tillräckligt för regn, fukt och enstaka fukt. För trädgårdsvagnslådan valdes gul zinkplätering för dess balans mellan korrosionsbeständighet och kostnad. För mer krävande utomhus- eller kustmiljöer rekommenderar vi att du byter till halvrörsnitar av rostfritt stål (304 eller 316) som erbjuder 200–1 000+ timmars skydd mot saltstänk.

F3: Hur väljer jag rätt piplängd för en halvrörsnit av stål?

S: Välj en cylinderlängd som är 1,5–2,0 mm längre än din totala materialstapeltjocklek. Om du till exempel ska foga två 2 mm stålplåtar (totalt 4 mm), välj en piplängd på 5,5–6,0 mm. Denna extra längd ger tillräckligt med material för att den ihåliga sektionen ska rulla utåt och bilda en säker clinch utan att bottna. Om pipan är för kort blir clinchen svag. För lång, och pipan kan skrynklas. Skicka oss din materialstapeltjocklek, så rekommenderar vi den exakta fatlängden.

Begär en offert – Berätta för oss vad du behöver

Vi förstår att varje sammansättning är olika. Istället för att be dig att passa in en standardprodukt i din design, föredrar vi att börja med dina krav.

För att få en fast offert påstål halvrörsnitar, vänligen ange följande information:

• Skaftdiameter (mm)
• Huvudstil (rund / platt / universell / oval)
• Fatlängd (mm) – eller din totala materialstapeltjocklek
• Materialklass (lågkol/medelkol)
• Finish (zinkpläterad klar/blå/gul/svart oxid/fosfat)
• Beräknad årlig kvantitet

Du kan också bifoga en ritning, ett foto av din nuvarande nit eller en provdel. Vi svarar inom 24 timmar med:

• Verktygskostnad (om någon) – avstår från standardstorlekar
• Styckpris baserat på din årliga volym
• Ledtid för första prover och massproduktion
• Gratis provpolicy – ​​20–50 stycken för standardlagerstorlekar

Skicka din begäran till Nuote Metals idag. Ingen press, inga förpliktelser – bara en tydlig, konkurrenskraftig offert.
