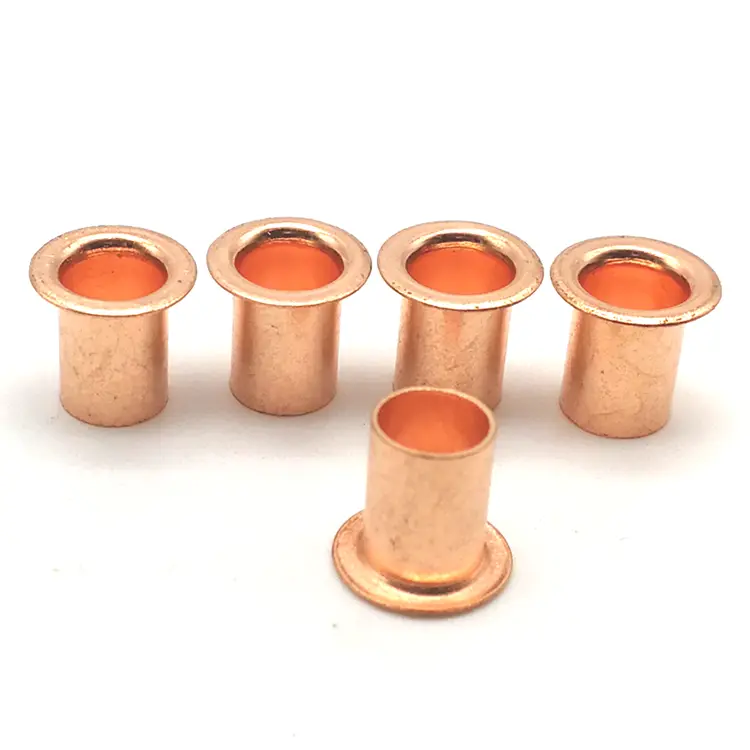

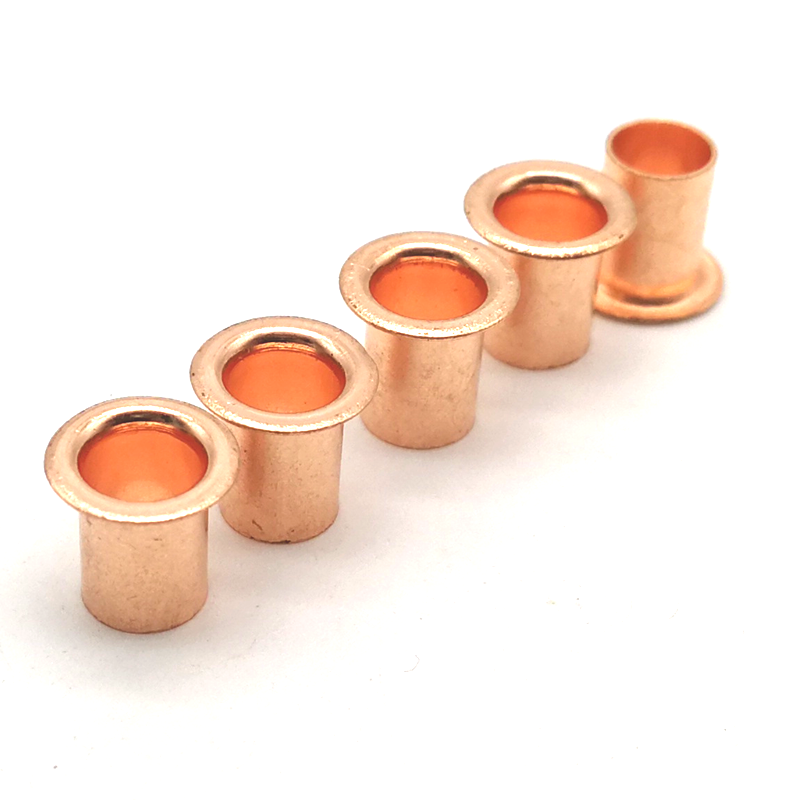

Kopparrörsnitar

Kopparrörnitar är helt ihåliga fästelement gjorda av C11000 rent kopparrör. Koppar erbjuder den högsta elektriska och termiska ledningsförmågan av alla vanliga nitmaterial – 100 % IACS – och är naturligt antimikrobiell. Kombinera dessa egenskaper med lågkraftsinstallationen av ett ihåligt skaft, och du får ett fästelement som kan bära ström, överföra värme och motstå bakterier – allt samtidigt som det härdar med minimal kraft.

När din enhet behöver leda elektricitet, flytta värme eller upprätthålla en hygienisk yta – de är det konstruerade svaret.

Koppar vs. Mässing – Konduktivitetsjämförelsen

Välj koppar när: Niten måste bära elektrisk ström. Monteringen behöver överföra värme. Antimikrobiella egenskaper krävs. Du behöver den högsta ledningsförmågan som finns i ett ihåligt fäste.

C11000 Koppar – Materialegenskaper

Vi tillverkar dem av C11000 ren koppar:

Huvudstilar – vad vi erbjuder

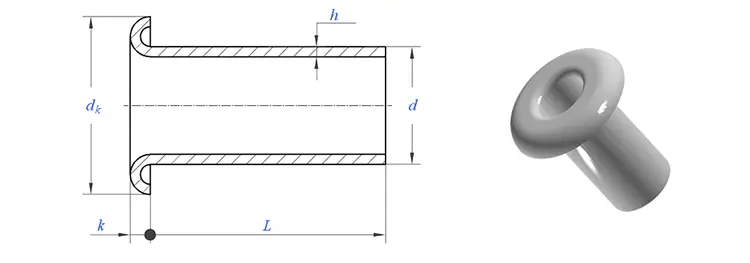

Kopparrörnitar finns i tre huvudstilar:

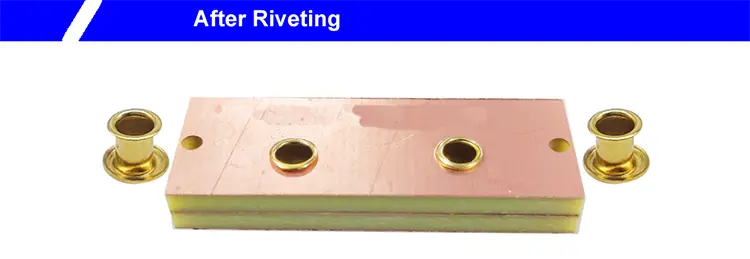

En verklig applikation – Elektrisk jordning av samlingsskenor

En tillverkare av elektrisk distributionsutrustning behövde ett ledande, permanent fästelement för att jorda samlingsskenans anslutningar. De tidigare mässingnitarna gav ~28 % IACS-ledningsförmåga – inte tillräckligt för högströmsapplikationen. Solida kopparnitar gav 100 % IACS men krävde hög inställningskraft som ibland skadade samlingsskenans isolering. Kunden behövde ledningsförmågan hos koppar med lågkraftsinstallationen av en ihålig nit.

Vi levererade C11000 kopparrörsnitar – 6,0 mm skaft, 11,0 mm runt huvud, 12,0 mm piplängd, slät finish. 100 % IACS-koppar levererade den elektriska prestanda som krävdes. Den helt ihåliga axeln blossade utåt med minimal kraft – inga skador på samlingsskenans isolering. Den naturliga kopparytan bildade en skyddande patina med tiden. Kunden testade 500 nitar över 100 samlingsskenor. Efter 5 000 termiska cykler och vibrationstestning, noll konduktivitetsförlust, noll fel. De beställer nu våra nitar i satser om 100 000 stycken årligen.

Hur vi tillverkar dem – Rörskärning + rubrik

Kopparrörnitar börjar som kopparrörsmaterial. Koppar är mjuk och formbar, vilket gör den idealisk för rörbaserad tillverkning.

1. Inköp av rörlager– Certifierat C11000 kopparrör från godkända bruk. Varje batch levereras med ett brukstestcertifikat och värmenummer.

2. Inkommande materialinspektion– Rörmaterial kontrolleras för ytterdiameter (±0,02 mm), väggtjocklek och materialsammansättning (spektrometer). Rör utanför specifikation avvisas.

3. Rörskärning– Röret skärs till exakt ämneslängd. Varje ämne blir en nit.

4. Rubrik– Det avskurna rörämnet placeras i en rubrikpress. En karbidform bildar huvudet (rundt, platt eller försänkt) i ena änden.

5. Trimning– Blixten runt huvudkanten tas bort.

6. Tumling– Mikrogradar är eliminerade.

7. Slutbesiktning– 100 % optisk sortering. AQL-prov manuellt verifierat. Dimensionsrapport, materialcertifikat och certifikat om överensstämmelse utfärdade.

Exempel ledtid:5–7 dagar standard; anpassade verktyg: 15–20 dagar.

Vår kvalitetskontrollprocess

Vi följer ett skiktat inspektionssystem för varje parti av kopparrörnitar – från inkommande material till färdig produkt.

Inkommande materialinspektion – Rörbeståndet kontrolleras för ytterdiameter, väggtjocklek och materialsammansättning. Spektrometer verifierar C11000 kopparkvalitet (≥99,9%). Allt material utanför specifikationen avvisas innan det når produktionsgolvet.

Installation och första inspektion – När verktyget är installerat undersöks de första 10 nitarna under förstoring för ytdefekter. Varje dimension – huvuddiameter, huvudhöjd, skaftdiameter, cylinderlängd och väggtjocklek – mäts på en optisk komparator. Batchen kan inte fortsätta om inte alla dimensioner matchar ritningen.

Övervakning under process – Under massproduktion drar operatörer 5 nitar var 500:e stycke. Kritiska dimensioner kontrolleras med digitala bromsok. Varje drift utanför toleransen utlöser ett omedelbart pressstopp och verktygsjustering.

Clinch-verifiering – Var 2 000:e stycke sätter vi in ​​3 nitar i ett prov av ditt faktiska material. Den rullade clinchen inspekteras för symmetri, täthet och sprickfri bildning. Detta bekräftar att niten fungerar korrekt i din montering.

Korrosionstestning (om så krävs) – För utomhus- eller marina applikationer placeras prover i vår saltspraykammare enligt ASTM B117. Ett certifikat utfärdas med partiet.

Slutlig utgående inspektion – Varje nit passerar genom en optisk sorteringsmaskin med höghastighetskameror. Avslag matas automatiskt ut. Efter sortering verifieras ett slumpmässigt AQL-prov (nivå II, 1.0) manuellt.

Alla inspektionsprotokoll bevaras i fem år och ingår i varje försändelse. Om ett fältproblem någonsin uppstår kan vi spåra partiet och hämta hela filen.

Vad våra kunder säger – verklig feedback

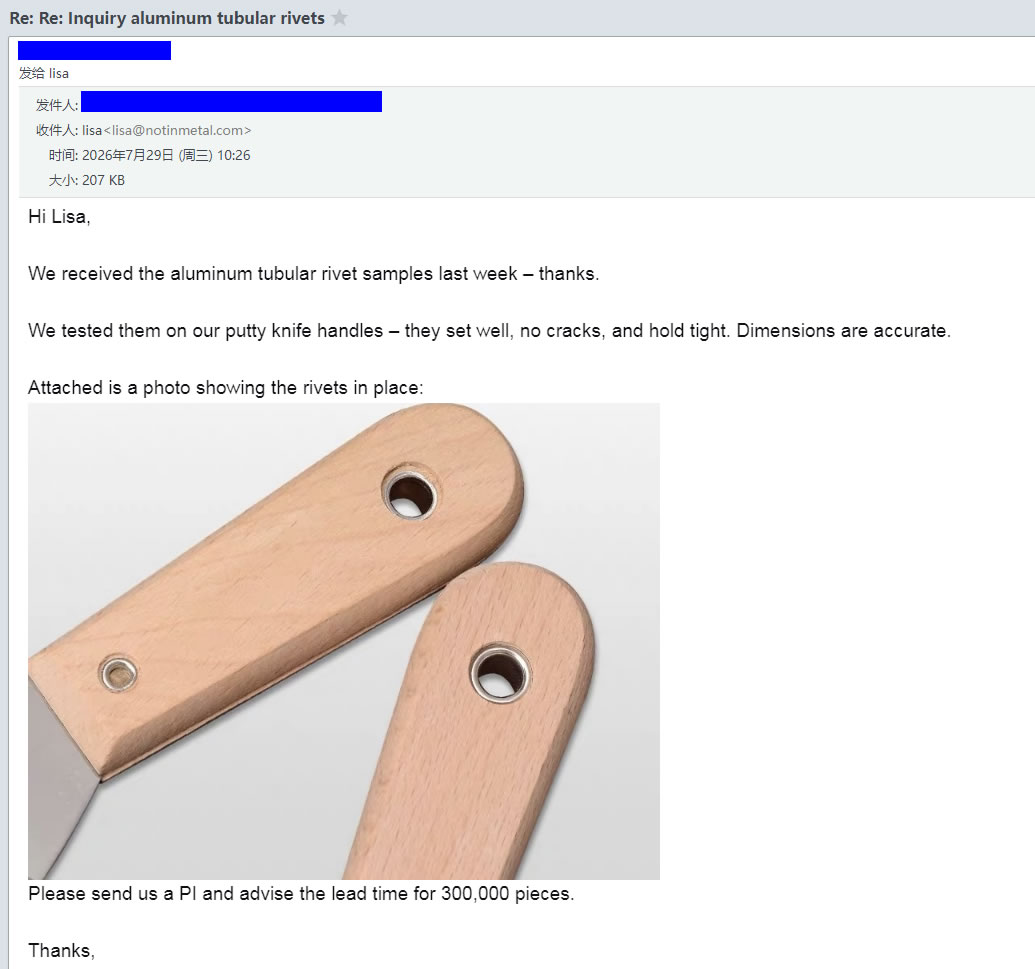

Vi låter våra kunder tala för oss. Bilderna ovan visar verklig feedback från tillverkare som har använt våra tubulära nitar i sina produktionslinjer – från byggare av elektrisk utrustning till leverantörer av marina hårdvaror till tillverkare av livsmedelsutrustning.

Vi upprätthåller full spårbarhet och kvalitetsdokumentation för varje batch:

• Materialcertifikat – Bruksprovningscertifikat spårbara till originalspole
• Dimensionella inspektionsrapporter – Faktiska mätningar från varje batch
• Konduktivitetstestrapporter – IACS-verifiering (om så begärs)
• Intyg om överensstämmelse – Signerad, batchspårbar

Tre frågor vi svarar ofta på

F: "Varför välja kopparrörnitar framför rörnitar av mässing för elektriska applikationer?"

S: Koppar erbjuder 100 % IACS-ledningsförmåga; mässing erbjuder ~28%. Om din nit måste bära ström är koppar det rätta valet. Mässing är hårdare och ger bättre slitstyrka för mekaniska applikationer – men för elektrisk ledningsförmåga, värmeledningsförmåga eller antimikrobiella krav vinner koppar varje gång. För skenhöljet ovan behövde kunden 100 % IACS-ledningsförmåga, så koppar var det enda valet.

F: "Frätar de? Varför ändrar de färg?"

S: Koppar rostar inte – den bildar en skyddande patina med tiden. Denna patina skyddar faktiskt den underliggande metallen och förlänger dess livslängd i utomhusmiljöer. Färgförändringen från ljusröd till mörkbrun eller grön är kosmetisk och påverkar inte mekanisk eller elektrisk prestanda. Om du behöver behålla en ljus finish, specificera tumlade (ljusa) eller lackade kopparrörsnitar. För skenhöljet ovan valde kunden en slät finish eftersom patinan var acceptabel i elskåpet inomhus.

F: "Var används de vanligtvis?"

S: De används inom ett brett spektrum av industrier där konduktivitet eller antimikrobiella egenskaper är avgörande:

För samlingsskenehöljet ovan var kopparrörnitar det rätta valet – de levererade 100 % IACS-ledningsförmåga med lågkraftsinstallation, vilket eliminerade skadorna orsakade av solida kopparnitar.
