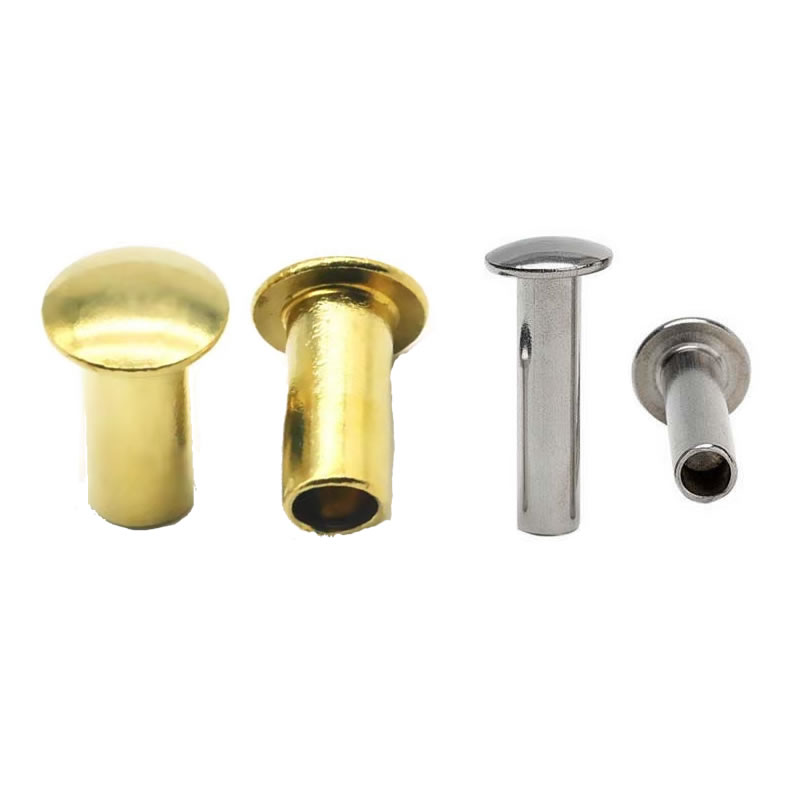

Pan Head Semi Hollow Nitar

Mellan den höga kupolen på ett runt huvud och den låga profilen på ett platt huvud ligger pannhuvudet. Den har en bred, lätt kupolformad topp med en kort vertikal sida – som en kastrull vänd upp och ner. För montörer som behöver mer lageryta än ett runt huvud men mer huvudhöjd än ett platt huvud, erbjuder halvhåliga nitar med pannhuvud en praktisk kompromiss.

Nuote Metals kallhuvud, halvhåliga nitar med pannhuvud i lågkolhaltigt stål, rostfritt stål (304/316) och mässing. Det halv-ihåliga hålrummet minskar inställningskraften med cirka 70 % jämfört med en solid nit. Den här sidan ger dig de tekniska detaljerna först och visar sedan hur en stativtillverkare använde våra nitar för att lösa en viktbesparande utmaning.

Tekniska specifikationer – vad du får

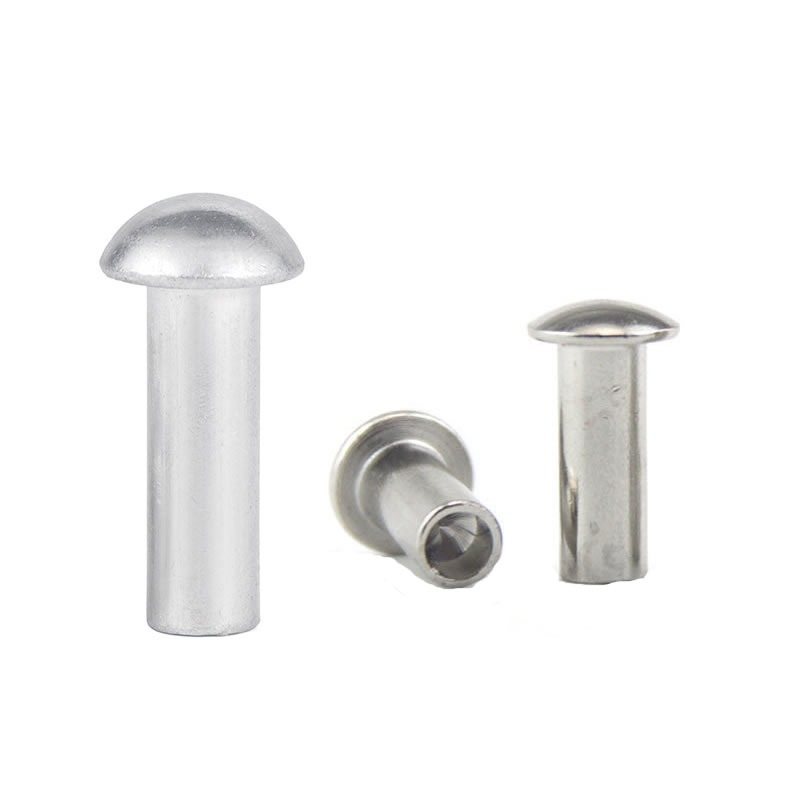

Huvudgeometri – Pan vs. Andra

Pannhuvudet förväxlas ofta med ett runt huvud, men den raka sidoväggen ger det en större, plattare lageryta – perfekt för tunna plåtar eller plast utan att se industriellt ut.

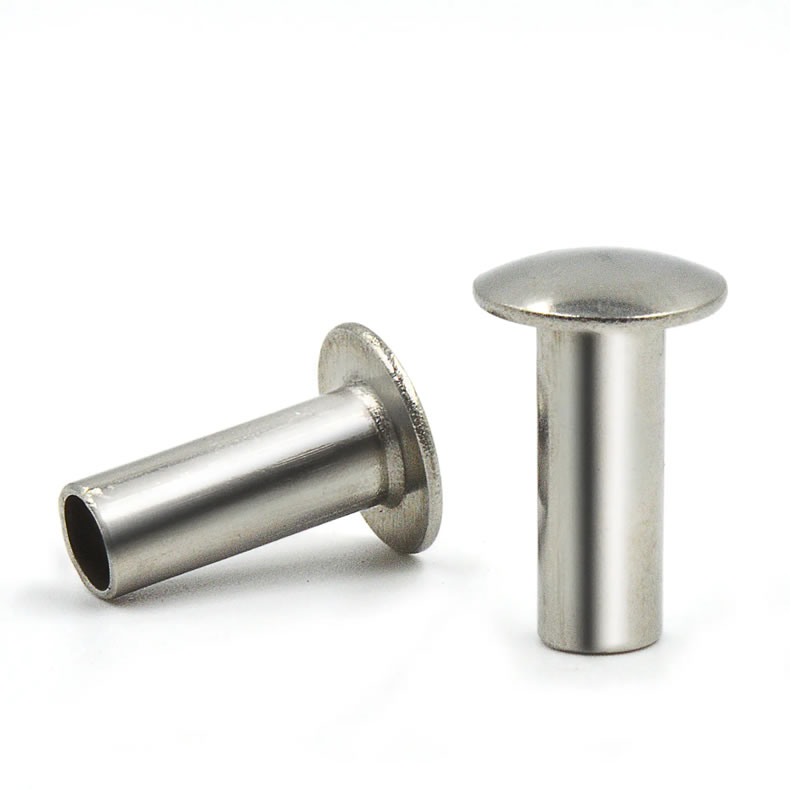

Materialalternativ

Standardmått (stål, pannhuvud)

Toleranser: Skaft ±0,05 mm, huvuddiameter ±0,15 mm, längd ±0,15 mm. Anpassade längder tillgängliga.

Mekaniska data (5 mm stål, insatt i 2 mm aluminium)

Kolla videon nedan för att se hur vi gör en nit

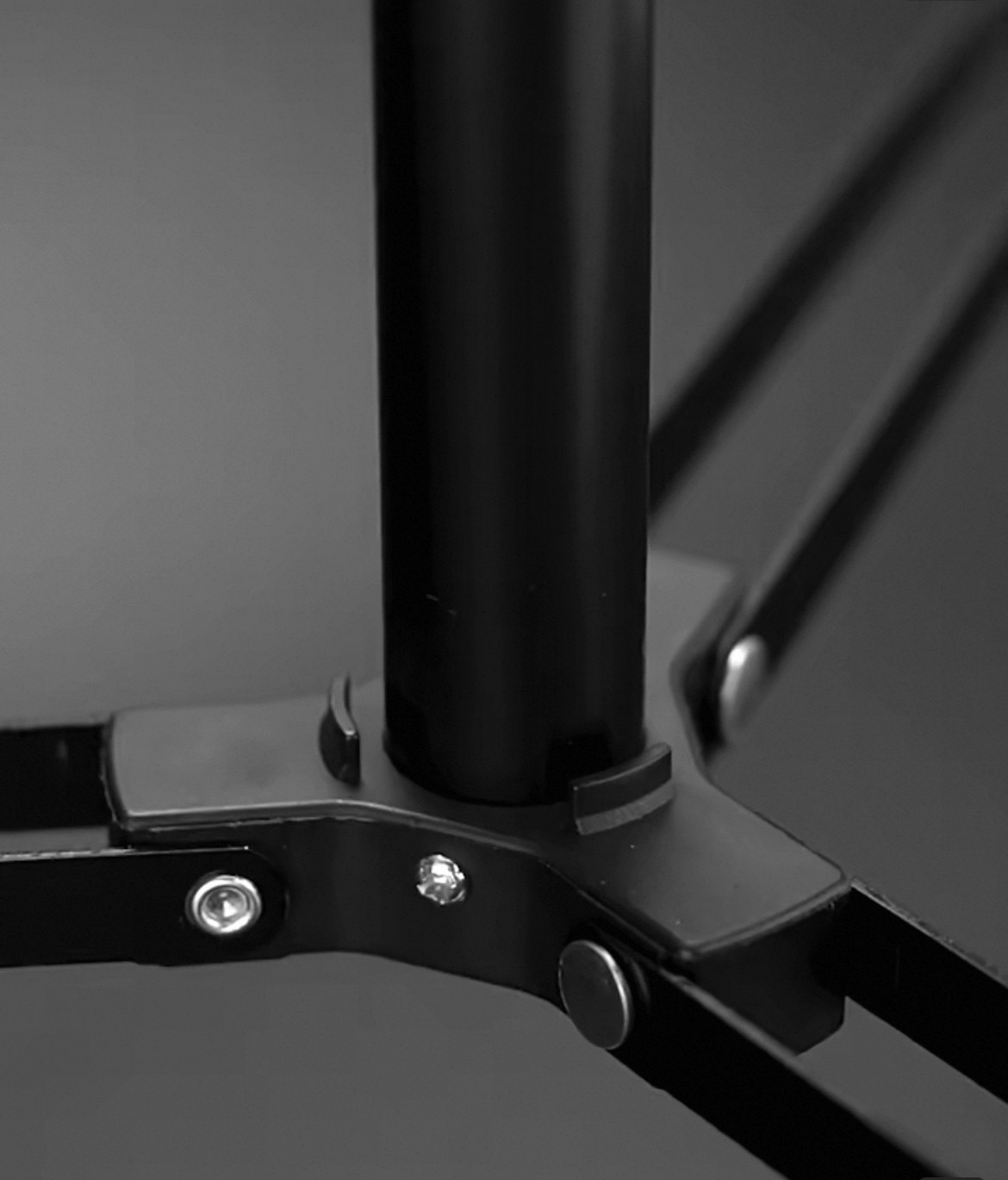

En applikation – Kamerastativbensgångjärn

En stativtillverkare ville minska vikten utan att ge avkall på styrka. Bengångjärnet använde solida stålnitar som tillförde onödig massa och krävde tunga inställningskrafter som ibland spräckte magnesiumlegeringens gångjärnsfästen.

Nuote Metals föreslog 304 semi-ihåliga nitar av rostfritt pannhuvud – 4 mm skaft, 8 mm panhuvud, 8 mm fatlängd. Pannhuvudet gav en större lageryta än ett runt huvud, vilket minskade belastningen på magnesiumet. Den halvhåliga skärkraften från 4 ton till 1,4 ton – inga sprickor längre. Den rostfria 304 matchade benrörens finish.

Stativföretaget testade 500 nitar över 100 enheter. Efter 10 000 öppna-stäng-cykler, ingen lossning eller korrosion. De minskade den totala gångjärnsvikten med 12 % och monteringstiden med 20 %. De använder nu våra halvhåliga nitar med pannhuvud över hela sin professionella stativlinje.

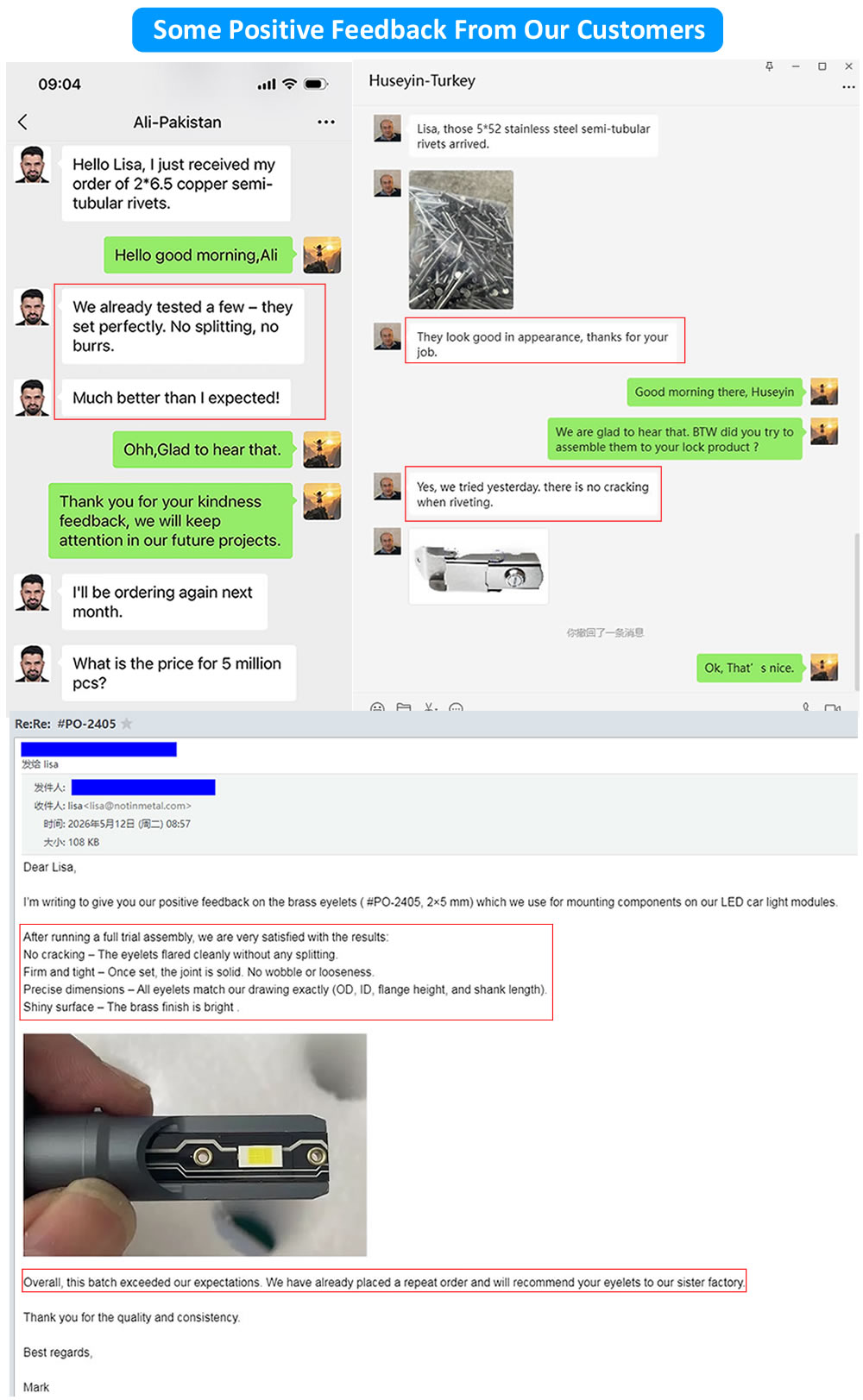

Verklig kundfeedback

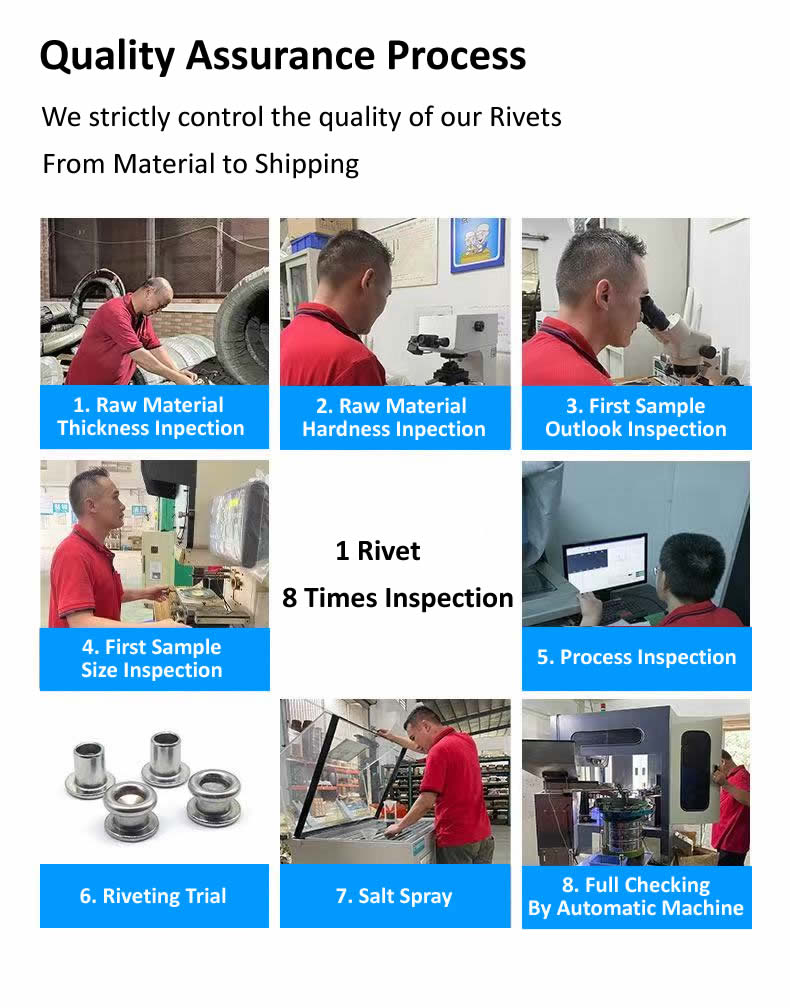

Hur vi kontrollerar kvaliteten – en nit, åtta kontroller

Vi litar inte på tur. Varje parti av halvhåliga nitar med pannhuvud passerar genom åtta separata kvalitetsgrindar. Principen är enkel: mät tidigt, mät ofta och anta aldrig.

• Kontroll av råmaterialdiameter – Inkommande tråd mäts med en lasermikrometer. Diametertolerans: ±0,02 mm. Varje spole utanför detta intervall avvisas innan den rör vid våra rubriker.
• Hårdhetskontroll av råmaterial – Ett prov från varje spole testas på en Rockwell hårdhetstestare. För lågkolhaltigt stål kräver vi HRB 70–85. För mjuk, och niten kommer att deformeras under kursen. För hårt, och hålrummet kan spricka.
• Första artikelns utseende - Efter verktygsinställning inspekteras de första 10 nitarna visuellt under förstoring. Vi letar efter sprickor, blixtar, ojämna huvuden eller ytmärken. Alla synliga defekter stoppar pressen.
• Första artikelns dimensionskontroll – Samma 10 nitar mäts på en optisk komparator. Huvuddiameter, huvudhöjd, skaftdiameter, total längd och kavitetsdjup. Alla måste vara inom ritningstoleranser innan produktionen startar.
• Kontroller under processen – Under massproduktion drar operatören 5 nitar var 500:e stycke. Måtten verifieras med digitala bromsok och en go/no-go-mätare för kavitetsdjup. Eventuell avdrift utlöser verktygsjustering.
• Testinställning (provnitning) – Var 2 000:e stycke sätter vi in ​​3 nitar i ett representativt materialprov (samma tjocklek och typ som din montering). Clinchen inspekteras för symmetri och täthet. Inga lösa eller spruckna nitar accepteras.
• Saltspraytest (vid behov) – För utomhus- eller marina applikationer skickar vi prover till vårt labb för ASTM B117 saltspraytestning. 304 betyg: 200–500 timmar. 316 betyg: 1 000+ timmar. Ett certifikat utfärdas med partiet.
• Slutlig utgående inspektion – Före förpackning passerar varje nit genom en optisk sorteringsmaskin. Kameror kontrollerar huvuddiameter, huvudhöjd, skaftdiameter, total längd och kavitetsdjup. Avslag matas automatiskt ut. Ett slumpmässigt AQL-prov (nivå II, 1.0) tas sedan för manuell verifiering.

En halvhålig nit med pannhuvud som klarar alla åtta steg är redo att lämna vår fabrik. Vi håller register över varje kontroll i fem år.

Vad du får med varje beställning

• Brukstestcertifikat (kemi, draghållfasthet)
• Dimensionell inspektionsrapport (10 stycken)
• Testinställningsrapport (clinch-bilder, dragkraft om den mäts)
• Beläggnings- eller passiveringscertifikat (om tillämpligt)
• Saltspraytestcertifikat (om så begärs)
• Intyg om överensstämmelse

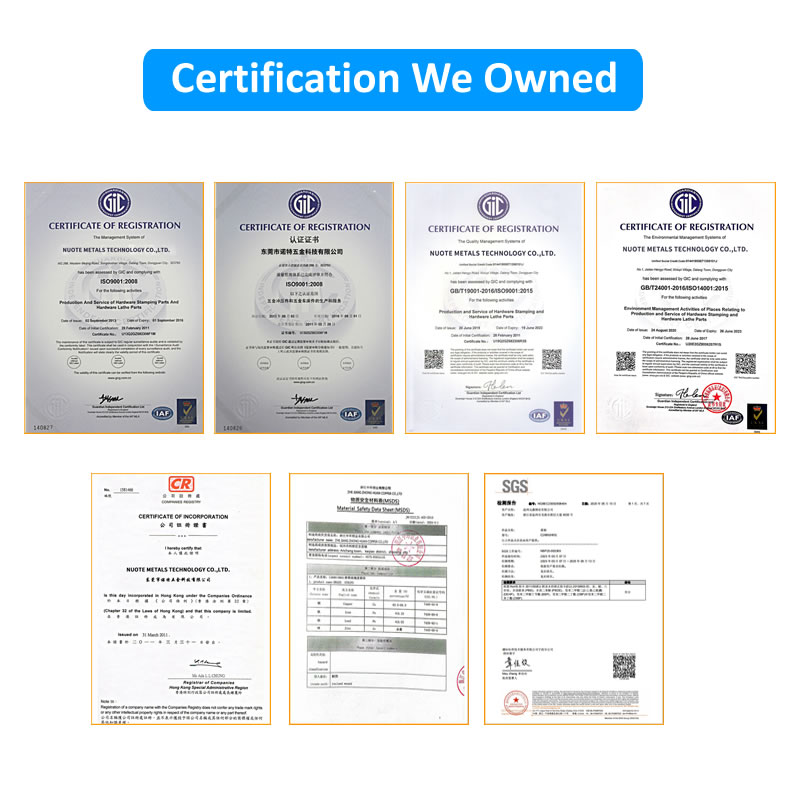

Nuote Metals är ISO 9001:2015 certifierad. RoHS- och REACH-deklarationer tillhandahålls.

Policyer

• Prover– 20–50 gratis stycken för standard lagerförda storlekar (kunden betalar frakt)
• MOQ– 2 000 stycken (stål/mässing), 3 000 (rostfritt)
• Ledtid (lager)– 5–7 arbetsdagar
• Ledtid (anpassad fat)– 12–15 dagar
• Verktygsavgifter– Inget för standardverktyg med pannhuvud (3–6 mm skaft)

Tre frågor vi svarar ofta på

F1: När ska jag välja en halvihålig nit med pannhuvud framför ett runt huvud eller ett platt huvud?

S: Välj pannhuvud när du behöver en större lageryta än ett runt huvud (för att förhindra genomdragning i mjuka material) men du behöver också mer huvudhöjd än ett platt huvud (av estetiska eller fria skäl). Pannhuvudets raka sidovägg ger det ett rent, färdigt utseende som föredras på konsumentprodukter som stativ, möbler och verktyg. Runt huvud är enklare och billigare. Platt huvud är för spolapplikationer. Pannhuvud är alternativet "premium synligt".

F2: Kan halvhåliga nitar med pannhuvud användas i kolfiberdelar, som ett stativben?

A: Ja, men omsorg behövs. Kolfiber är spröd och kan krossas under nithuvudet. Pannhuvudets större lageryta hjälper till att fördela belastningen. Använd en fatlängd exakt 1,0 mm längre än materialstapeln. Ställ in med en press (inte en hammare) på låg kraft. För stativfodralet ovan använde kunden ett aluminiumfäste – inte kolfiber. Vi har levererat pannhuvudnitar för drönararmar i kolfiber med ett speciellt mjukt hålrum. Kontakta oss för specifika rekommendationer.

F3: Du erbjuder gratisprover för lagerförda storlekar. Vilka är dina lagerstorlekar för halvhåliga nitar med pannhuvud?

S: Vi har följande storlekar i lager för omedelbar provtagning (20–50 stycken gratis, kunden betalar frakt):

4 mm skaft, 8 mm huvud, piplängder 6 mm, 8 mm, 10 mm (stål, förzinkat)

5 mm skaft, 10 mm huvud, piplängder 8 mm, 10 mm, 12 mm (stål och 304 rostfritt)

6 mm skaft, 12 mm huvud, piplängder 10 mm, 12 mm, 15 mm (endast stål)

För andra storlekar eller anpassade längder är ledtiden 12–15 dagar. Vi tar inget extra betalt för förstagångsprov på anpassade storlekar – du betalar endast frakt.

Se skillnaden i panoreringshuvudet

Vi kan posta dig 20–50 stycken halvhåliga nitar med pannhuvud i ditt valda material och storlek. Sätt in dem i ditt stativgångjärn, fäste eller vilken enhet som helst. Jämför lagerytan och inställningsvänligheten.

Kontakta Nuote Metals med din skaftdiameter, cylinderlängd och material. Gratis prover skickas inom en arbetsdag.
