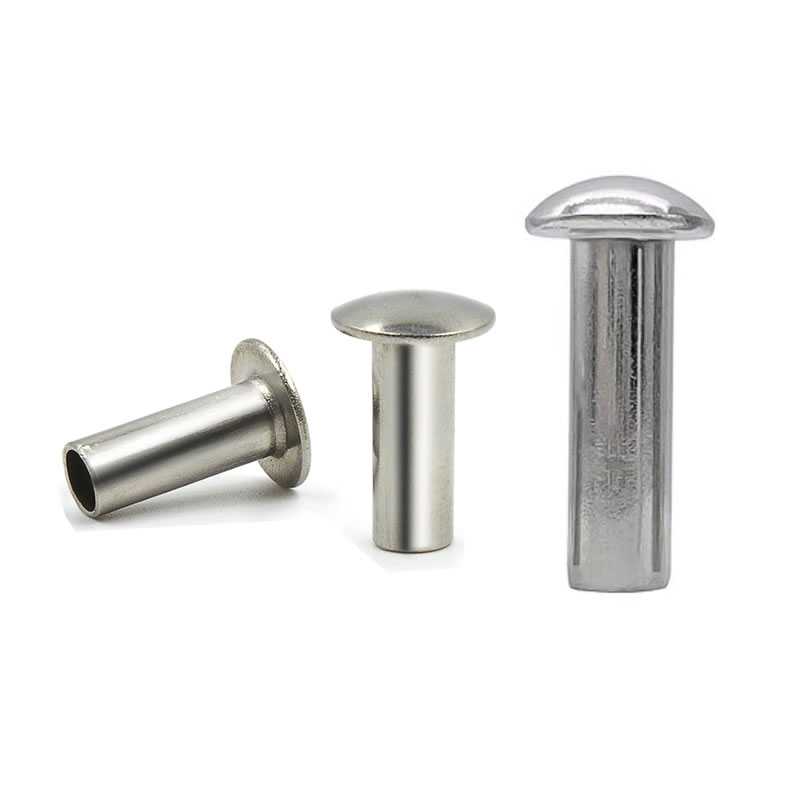

Runda Head Semi Hollow Nitar

Bland alla nithuvudstilar förblir det runda huvudet det mest igenkännliga och mekaniskt robusta. Halv-ihåliga nitar med runda huvuden kombinerar den traditionella kupolformade profilen – beprövad under århundraden av mekanisk montering – med den moderna effektiviteten hos en ihålig design. Denna hybrid levererar skjuvhållfastheten hos en solid nit samtidigt som den kräver betydligt mindre inställningskraft.

Nuote Metals kallhuvudenhalvihåliga nitar med rund huvudi lågkolhaltigt stål, rostfritt stål (304/316), mässing och aluminium. Det halvhåliga hålrummet minskar härdningskraften med cirka 70 % jämfört med en solid nit, vilket gör dem idealiska för automatiserad montering och applikationer där substratskador är ett problem. Våra komponenter tjänar industrier där en synlig, enhetlig kupol är både funktionell och estetisk – inklusive möbler, bagage, bilinteriörer, tung utrustning och lädervaror.

Tekniska specifikationer – Vad definierar en nit med rund huvud

 Huvudgeometri – Runda kontra andra stilar

Det runda huvudets kontinuerliga kupol ger maximal huvudstyrka och motstår deformation under stötar. Dess självcentrerande form hjälper till att rikta in niten under införandet, och den synliga kupolen ger ett klassiskt, färdigt utseende.

Materialalternativ

Standardmått (stål, runt huvud)

Toleranser: Skaft ±0,05 mm, huvuddiameter ±0,15 mm, längd ±0,15 mm. Anpassade fatlängder tillgängliga.

Mekaniska data (5 mm stål runt huvud, insatt i 2 mm stålplåt)

Halvrörformade nitar behåller vanligtvis 80–90 % av skjuvhållfastheten hos en solid nit samtidigt som de kräver betydligt mindre installationskraft. Den ihåliga svansen hjälper till att kontrollera deformation, vilket leder till stabil clinch-bildning.

Ett exempel på riktigt kund – Köksskåpsgångjärn

Detta är en av många applikationer för halvihåliga nitar med runda huvuden. Vi inkluderar det för att visa verklig produktionsanvändning, inte för att föreslå begränsningar.

En tillverkare av köksskåp tillverkade hundratusentals dolda gångjärn årligen. Gångjärnstappen använde en solid stålnit, men den höga härdkraften orsakade spänningsbrott i det pressgjutna gångjärnshuset av zink. Avvisningsfrekvensen låg på 3–4 %, och kunden behövde en lösning som skulle eliminera sprickbildning utan att göra om gångjärnet.

Nuote Metals medföljerhalvihåliga nitar med rund huvud– 4 mm skaft, 7 mm runt huvud, 8 mm piplängd, förzinkat. Den halvhåliga kaviteten minskade inställningskraften från 3,5 ton till 1,2 ton, vilket helt eliminerade spänningsfrakturer. Det runda huvudet gav en konsekvent kupol som matchade gångjärnets estetiska krav. Kunden testade 2 000 nitar över 1 000 gångjärn. Noll sprickor. Noll lösa leder.

Kunden beställde till en början 10 000 stycken på prov. Efter framgångsrik validering lade de en produktionsorder på 300 000 stycken. Årliga beställningar sträcker sig nu från 300 000 till 500 000 stycken. Gångjärnslinjen arbetar med 1 800 enheter per timme utan nitrelaterade stopp.

Vår kvalitetskontrollprocess – från råmaterial till din produktionslinje

Vi förlitar oss inte på enbart slumpmässigt urval. Varje sats avhalvihåliga nitar med rund huvudföljer ett skiktat inspektionssystem som fångar upp problem innan de blir problem.

Inkommande materialstadium

• Varje trådspole kontrolleras med avseende på diameter (lasermikrometer, ±0,02 mm) och hårdhet (Rockwell-testare). Vi avvisar alla spole som avviker från det specificerade intervallet för den kvaliteten.

Uppställning och förstasteg

• När verktyget är installerat undersöks de första 10 nitarna under 20x förstoring för ytdefekter och mäts sedan på en optisk komparator. Huvuddiameter, huvudhöjd, skaft, längd och kavitetsdjup måste matcha ritningen innan produktionen påbörjas.

Under produktionsstadiet

• Operatörer drar 5 nitar var 500:e bit. De kontrollerar kritiska mått med digitala bromsok och en go/no-go-mätare för kavitetsdjup. Varje drift utanför toleransen utlöser ett omedelbart pressstopp och verktygsjustering.

Clinch-verifieringsstadiet

• Var 2 000:e bit sätter vi 3 nitar i ett prov av ditt faktiska material (samma tjocklek och sammansättning). Den rullade clinchen inspekteras för symmetri, täthet och sprickfri bildning.

Korrosionsprovning (om tillämpligt)

• För pläterade stål- eller rostfria nitar placeras prover i vår saltspraykammare enligt ASTM B117. Vi utfärdar ett certifikat med exakta uppnådda timmar.

Sista sorteringsstadiet

• Varje nit passerar genom en optisk sorteringsmaskin med höghastighetskameror. Den avvisar delar med felaktig huvuddiameter, huvudhöjd, skaft eller håldjup. Efter sortering verifieras ett slumpmässigt AQL-prov (Nivå II, 1.0) manuellt med profilprojektor och mikrometrar.

Alla inspektionsprotokoll – inklusive mätloggar, testinställningsfoton och saltsprayrapporter – bevaras i fem år och ingår i varje leverans.

Vad vi levererar i varje försändelse

Du behöver inte ta vårt ord för det. Varje beställning av halvihåliga nitar med runda huvuden kommer med ett komplett dokumentationspaket som bevisar att varje batch har verifierats.

• Bruksprovningscertifikat– Kemisk sammansättning och dragegenskaper från den ursprungliga spolleverantören.
• Första dimensionsrapport– Faktiska uppmätta värden på 10 nitar från produktionsstart.
• Pågående logg– Sammanfattning av alla dimensionskontroller som utförts under körningen.
• Clinch testrapport– Foton och dragkraftsresultat (om de mäts) från testinställningar på ditt material.
• Saltspraycertifikat– Om tillämpligt, visar testade timmar och godkänd/underkänd status.
• Intyg om överensstämmelse– Signerad av vår QA-chef, batchspårbar.

Nuote Metals är ISO 9001:2015 certifierad. RoHS- och REACH-deklarationer tillhandahålls på begäran.

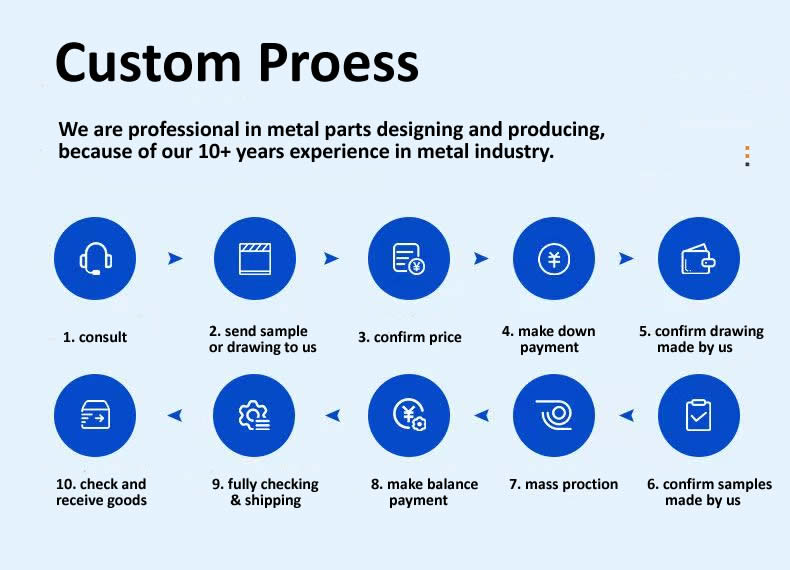

Vår skräddarsydda process – från förfrågan till leverans

Vi följer ett tydligt, transparent arbetsflöde för varje beställning av halvhåliga nitar med runda huvuden.

• Rådfråga– Du delar med dig av din applikation, materialtjocklek och kvantitetskrav.
• Skicka prover eller ritning– Tillhandahåll en provnit eller en detaljerad ritning med mått och finish.
• Bekräfta priset– Vi lämnar en offert med eventuell verktygskostnad och styckpris.
• Gör handpenning– 50 % deposition för verktyg och råmaterial.
• Bekräfta ritning gjord av oss– Vi förbereder en produktionsritning för ditt godkännande.
• Bekräfta prover gjorda av oss– Vi producerar första artiklar (20–50 stycken) och skickar dem till dig för testning.
• Massproduktion– Efter provgodkännande kör vi full kvantitet på våra kallpressar.
• Gör balansbetalning– 50 % saldo före leverans.
• Fullständig kontroll & frakt– 100 % optisk sortering + slutlig AQL-inspektion, packas sedan och skickas.
• Kontrollera och ta emot varor– Du inspekterar varorna vid ankomst. Eventuella problem löser vi omedelbart.

Policyer

Prover– 20–50 gratis stycken för standard lagerförda storlekar (kunden betalar frakt)

Provorder– 10 000 stycken rekommenderas för förstagångsvalidering

MOQ– 20 000 stycken (stål/mässing), 30 000 stycken (rostfritt)

Ledtid (lager)– 5–7 arbetsdagar

Ledtid (anpassad fat)– 12–15 dagar

Verktygsavgifter– Inget för standardverktyg med runda huvuden (3–8 mm skaft)

Klientsamarbete – Att arbeta med globala partners

Se vår Rivet-produktionslinje i aktion

Verklig kundfeedback

Tre frågor vi svarar ofta på

F1: Vad är skillnaden mellan en halvihålig nit med runt huvud och en solid nit med runt huvud? När ska jag välja den semi-hollow versionen?

S: Den grundläggande skillnaden är den ihåliga håligheten i svansen. En halvihålig nit med rund huvud har ett grunt hålrum i spetsen, vilket endast kräver 25–30 % av kraften som behövs för en solid nit med samma diameter. Solida nitar med runda huvuden är helt solida och kräver kraftig klämning eller hamring med en stång. För applikationer där du har tillgång till båda sidor och vill ha ett traditionellt kupolutseende, är halv-ihåliga nitar nästan alltid det bättre valet eftersom de är snabbare att installera, orsakar mindre stress på omgivande material och ger en mer konsekvent clinch. Solida nitar är reserverade för extrema strukturella belastningar där maximal skjuvhållfasthet är den enda prioriteringen. För gångjärn, möbler, bagage och bilinteriörapplikationer rekommenderar vi halvihåliga nitar med runda huvuden för deras kombination av klassiskt utseende och installationseffektivitet.

F2: Kan halvhåliga nitar med runda huvuden användas i plast eller tunn plåt utan att orsaka sprickor?

A: Ja. Den halvhåliga kaviteten minskar inställningskraften avsevärt - vanligtvis från 3–4 ton ner till 1–2 ton. Denna lägre kraft är mycket skonsammare på sköra material som ABS, polykarbonat och tunt aluminium. För köksgångjärnsfallet ovan spräckte kundens solida nit zinkhuset med 3,5 ton; vår halv-ihåliga nit satt rent på 1,2 ton. Vi rekommenderar att du väljer en cylinderlängd som är 1,5–2,0 mm längre än din materialstapel och använder en press (inte en hammare) för konsekvent, kontrollerad kraft. För mycket tunna eller ömtåliga material kan vi även leverera en stödbricka för att fördela clinchbelastningen ytterligare.

F3: Vilka ytbehandlingar erbjuder ni för halvhåliga nitar med runda huvuden, och vilken är bäst för utomhusbruk?

S: Vi erbjuder flera ytbehandlingar beroende på material. För stål: zinkplätering (klar, blå eller gul – 48–96 timmar saltspray), svart oxid (mild korrosionsbeständighet, matt utseende) och fosfat (färgbas). För rostfritt stål: passivering (standard, återställer korrosionsbeständigheten) och strängblästring (matt yta). För mässing: naturlackerad (ljust guld), antik (mörk, åldrad) och nickelpläterad (silver). För utomhusbruk rekommenderar vi 304 rostfritt med passivering för allmän utomhusexponering, eller 316 rostfritt för kustnära/marina miljöer. Våra 316 nitar har klarat 1 000+ timmars saltspraytestning. Förzinkat stål är lämpligt för inomhus eller skyddad utomhusbruk men kommer så småningom att rosta under våta förhållanden.

Prova 20 nitar på din egen montering

Vi kan posta dig 20–50 stycken halvihåliga nitar med rund huvud i ditt valda material och storlek. Sätt in dem i ditt gångjärn, spärr eller vilken enhet som helst. Jämför inställningskraften, clinchkvaliteten och det klassiska kupolutseendet.

Kontakta Nuote Metals med din skaftdiameter, piplängd och material. Gratis prover skickas inom en arbetsdag.
