Svamphuvud Halvtubulära nitar

Vid sammanfogning av mjuka eller tunna material där ett vanligt nithuvud kan dra igenom, är svamphuvudets halvrörsnitar den idealiska lösningen. Det breda, kupolformade huvudet fördelar klämkraften över ett större område medan den ihåliga stjärten tillåter lågkraftsinstallation.

Nuote Metals har konstruerat precisionsfästen i över tjugo år. Våra halvrörsnitar för svamphuvuden tjänar industrier som sträcker sig från lädervaror och klädsel till biltrim och jordbruksutrustning – överallt där ett brett, lågprofilshuvud krävs för att förhindra att material rivs sönder.

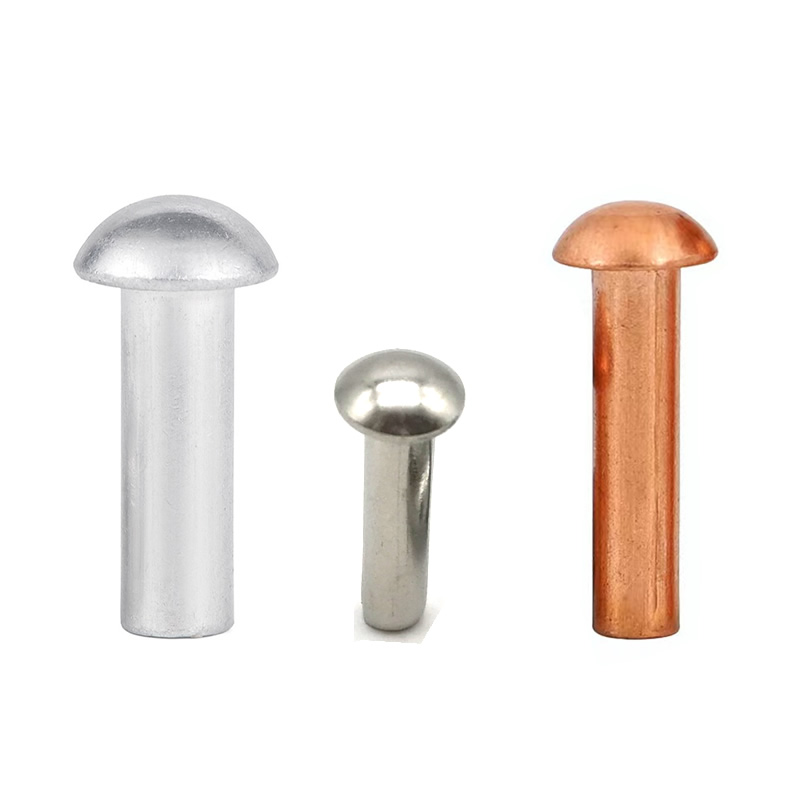

Vad är halvtubulära nitar för svamphuvud?

Halvrörformiga nitar för svamphuvudet har ett brett, rundat huvud som liknar en svampkåpa, kombinerat med ett skaft som innehåller en grund ihålig hålighet i svansänden (vanligtvis 40–60 % av skaftets längd).

De utmärkande egenskaperna hos svamphuvudets halvrörsnitar inkluderar:

Stor huvuddiameter – vanligtvis 2,0–2,5 gånger skaftdiametern

Låg kupolprofil – huvudet reser sig endast 0,6–1,2 mm över ytan

Slät, avrundad kant – inga skarpa hörn som skadar intilliggande material

Halvt rörformig svans – minskar inställningskraften med cirka 70 % jämfört med solida nitar

Denna geometri gör dessa nitar särskilt lämpliga för:

Mjuka material som läder, gummi, plast och kompositer

Tunn plåt där ett litet huvud skulle dra igenom

Textilsammansättningar inklusive canvas, presenning och klädsel

Tillämpningar som kräver vibrationsbeständighet utan att skada underlaget

Varför välja halvtubulära nitar för svamphuvud framför andra huvudstilar?

Innan du undersöker tekniska specifikationer, fundera över var Nuote Metals rekommenderar halvrörsnitar av svamphuvud framför alternativ.

Jämförelse av huvudstil

Fördelar med Mushroom Head Design

Förhindrar genomdragning – det breda huvudet fungerar som en inbyggd bricka

Minskar materialspänningar – lasten fördelas över ett större område

Ger ett färdigt utseende – den släta kupolen ser professionell ut

Minimerar fasthakning – den avrundade kanten fastnar inte i tyger eller händer

Kompatibel med mjuka underlag – plast och gummi spricker inte under huvudet

Olika sorters nitar vi tillverkar

Vi tillverkar olika sorters nitar, såsom solida nitar, halvrörsnitar och helrörsnitar och specialanpassade nitar.

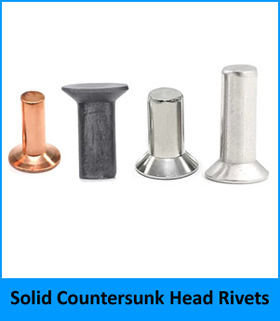

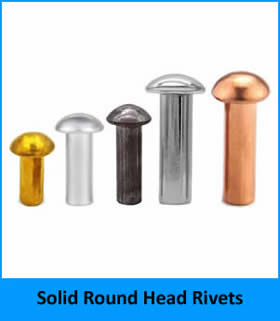

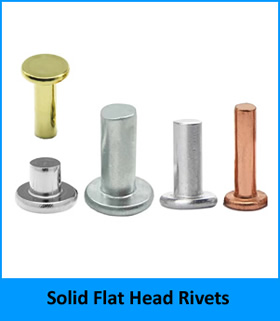

1. Solida nitar, inklusive solida runda huvudnitar, solida plana nitar och solida försänkta huvudnitar i olika material.

Om du vill veta mer om våra solida nitar, klicka gärna

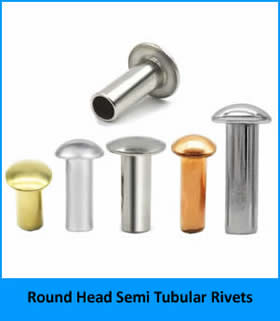

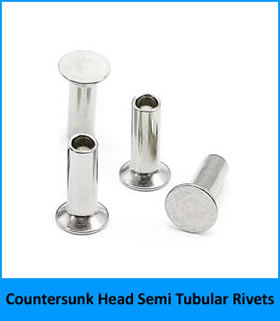

2. Halvrörsnitar, inklusive halvtubulära nitar med runda huvuden, halvtubulära nitar med platt huvud och halvtubulära nitar med försänkt huvud i olika material.

Klick  för att se mer om våra semi-tubular nitar.

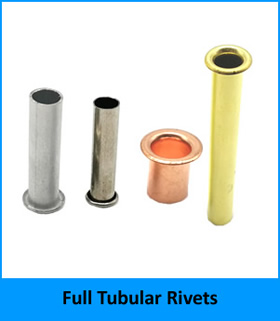

3. Helrörsnitar i mässing, koppar, rostfritt stål, aluminium och stål.

Om du vill veta mer om tubulära nitar, vänligen klicka

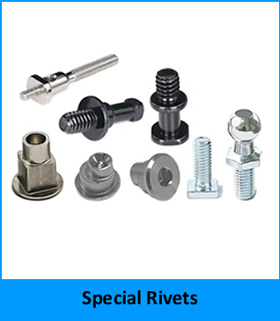

4. Specialnitar

Cilck  för att se mer om våra specialnitar.

Detaljerade produktparametrar för Nuote Metals Mushroom Head Halv Tubular Nitar

Alla svamphuvud halvrörsnitar frånNuote Metalstillverkas av lågkolhaltigt stål, mässing eller aluminium, beroende på applikationskrav. Svamphuvudet är designat för att ge maximal bärarea samtidigt som den håller en låg profil.

Materialspecifikationer

Standardmått – Stålsvamphuvud halvrörsnitar

Nuote Metalstillverkar halvrörsnitar för svamphuvud i följande standardstorleksintervall. Anpassade mått är tillgängliga för volymbeställningar.

Toleranser: Skaftdiameter ±0,05 mm, huvuddiameter ±0,15 mm, huvudhöjd ±0,10 mm, total längd ±0,15 mm. Ihåligt djup är cirka 50 % av pipans längd för vanliga halvrörsnitar.

Mekaniska prestandadata (stål, 4 mm diameter, 2 mm grepp)

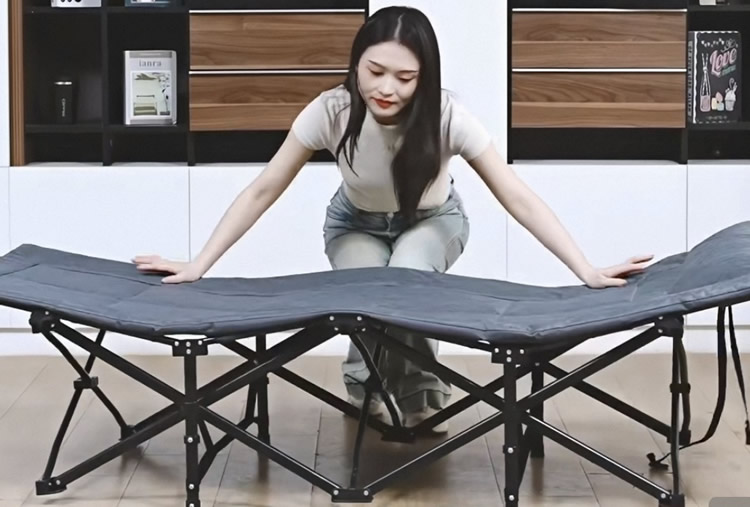

Kundfodral – hopfällbar campingsäng (stål, nickelpläterad)

En tillverkare av kompakta campingmöbler kontaktade oss med ett återkommande problem. Deras hopfällbara säng använde nitar med runda huvuden vid sax-gångjärnslederna. Det runda huvudet stack ut för långt och skrapade mot tygets sovyta under vikningen. Ännu värre, de zinkpläterade stålnitarna visade vit rost efter några användningar under fuktiga förhållanden. De behövde en nit med ett bredare, lägre huvud för att rensa tyget, plus bättre korrosionsbeständighet.

Vi rekommenderade en semi-ihålig nit av stålsvamphuvud med nickelplätering. 5 mm skaftet, 11 mm svamphuvudet satt bara 1,6 mm stolt – tillräckligt lågt för att rensa tyget men tillräckligt brett för att fördela gångjärnsbelastningen. Nickelplätering gav 96 timmars saltstänkskydd (mot 48 timmar för zink), vilket eliminerade rostproblemet. Det halv-ihåliga hålrummet minskade inställningskraften med 70 %, vilket förhindrar deformation av det tunna stålröret.

Kunden testade 200 nitar över 50 bäddar. Efter 5 000 vikningscykler och en vecka i en fuktkammare, inget fastnar, ingen rost, ingen lossning. De använder nu våra nickelpläterade svamphuvudnitar över hela sin produktlinje för hopfällbara sängar.

Vår kvalitetskontrollprocess – från inkommande tråd till utgående box

Vi förlitar oss inte på tur. Varje parti med halvrörsnitar av svamphuvud går igenom en dokumenterad inspektionssekvens med hjälp av kalibrerade instrument. Nedan är vårt standardarbetsflöde.

Steg-för-steg inspektionsflöde

Inkommande trådinspektion– Vi kontrollerar råvarans diameter med en digital mikrometer (noggrannhet ±0,001 mm). Ett prov från varje spole testas för hårdhet med en Rockwell hårdhetstestare (HRB-skala). Endast tråd inom HRB 70–85 passerar.

Första artikelbesiktningen–utseende– De första 10 nitarna från rubrikmaskinen undersöks under ett verktygsmakarmikroskop (20× förstoring). Vi letar efter sprickor, blixtar, ojämna huvuden eller ytmärken.

Första artikelbesiktningen– mått– Med hjälp av en digital bromsok (upplösning 0,01 mm) och en mikrometer mäter vi skaftdiameter, huvuddiameter, huvudhöjd och total längd. En profilprojektor (optisk komparator) projicerar niten med 20× förstoring för att verifiera kavitetsdjup och huvudkoncentricitet. Ett 2,5D-bildmätningssystem fångar hela konturen och jämför den med CAD-ritningen. Alla mått måste vara inom ±0,05 mm för skaft och ±0,15 mm för längd.

Pågående inspektion– Under produktionen drar operatören 5 nitar var 500:e stycke. Måtten verifieras med en digital bromsok och en go/no-go-mätare för kavitetsdjup. All drift bortom tolerans stoppar pressen.

Testinställning (provnitning)– Var 2 000:e bit sätter vi in ​​3 nitar i ett representativt materialprov med hjälp av en hydraulisk press. Clinchen inspekteras för symmetri och täthet. Inga lösa eller spruckna nitar accepteras.

Saltspraytestning (vid behov)– För utomhus- eller pläterade nitar placerar vi prover i en saltspraytestkammare (ASTM B117). Stål med nickelplätering: minst 96 timmar. Rostfritt stål: 200–500 timmar (304) eller 1 000+ timmar (316). Ett certifikat utfärdas med partiet.

Slutlig utgående besiktning– Före förpackning passerar varje nit genom en optisk sorteringsmaskin med höghastighetskameror. Den kontrollerar huvuddiameter, huvudhöjd, skaftdiameter, total längd och kavitetsdjup. Avslag matas automatiskt ut. Ett slumpmässigt AQL-prov (nivå II, 1.0) tas sedan för manuell verifiering med hjälp av bromsok, mikrometrar och en profilprojektor.

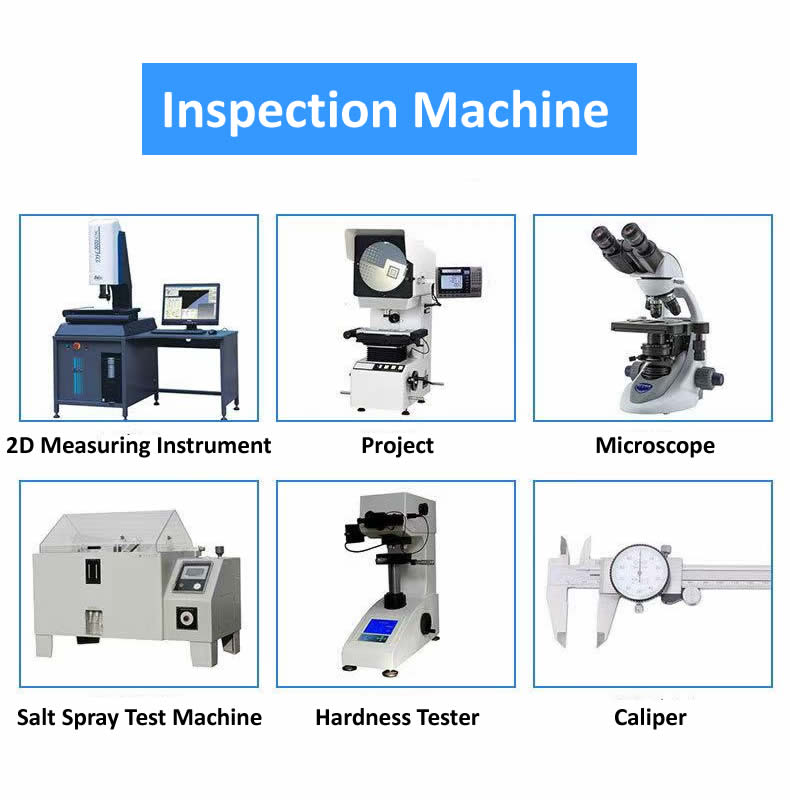

Vår interna utrustningslista

All utrustning kalibreras årligen av ett ackrediterat tredjepartslabb. Register bevaras i fem år.

Nuote Metals gör inte guess. Vi mäter. Varje halvrörsnit av svamphuvud som lämnar vår fabrik har klarat dessa kontroller.

Förtroende genom testning

Varje sats av halvrörsnitar av svamphuvud från Nuote Metals genomgår:

Dimensionell kontroll – huvuddiameter, huvudhöjd, skaftdiameter, ihåligt djup

Hårdhetstestning – Rockwell-skala lämplig för materialet

Genomdragningstestning – på representativt underlag (läder, plast eller tyg)

Saltsprayprovning – för belagda produkter (förzinkat: minst 72 timmar)

Installationsguide för halvrörsnitar

Korrekt installation av halvrörsnitar av svamphuvud kräver uppmärksamhet på hålstorlek och val av inställningsverktyg. Följ dessa steg från Nuote Metals:

Förberedelse före installation

Välj rätt håldiameter – 0,25–0,30 mm större än skaftdiametern

Slå eller borra rena hål – undvik att riva sönder substratmaterialet

Grada av båda sidor – särskilt viktigt för plast och gummi

Endast för läder – blöt hålområdet något för att tillåta naturlig sammandragning

Installationsmetoder

Metod 1– Manuell nitsättare med hammare (låg volym)

Sätt in niten genom de förberedda hålen (svamphuvud på den synliga sidan)

Placera en konkav sättare över den ihåliga svansen (matcha sättarens diameter till huvudformen)

Slå till sättaren med en hammare för att rulla svansen utåt

Stanna när svansen bildar en platt eller lätt rundad clinch

Metod 2– Pneumatisk pressare (medium volym)

Använd en nitpress med svampformat städ på huvudsidan

Applicera gradvis tryck tills svansen rullar helt

Denna metod ger konsekvent clinch utan stötskador på mjuka underlag

Metod 3– Hydraulisk eller kickpress (hög volym)

Idealisk för produktionsserier som överstiger 10 000 stycken

Nuote Metals kan leverera matchade inställningsverktyg (stans och stans) kalibrerade till våra nitmått

Ställ in trycket till 0,8–1,5 ton beroende på diameter

Inspektion efter inställning

Huvudinspektion – svamphuvudet ska sitta plant mot underlaget utan mellanrum

Knuten svans – ska vara helt rullad, utan sprickor eller asymmetrisk expansion

Underlagsinspektion – inga sprickor runt hålet (särskilt för plast eller läder)

Dragtest – provnitar ska motstå förväntad arbetsbelastning

Vanliga frågor om svamphuvud Halvrörsnitar

Nedan är de vanligaste tekniska förfrågningarna som Nuote Metals fått angående svamphuvud halvrörsnitar.

F1: Vad är skillnaden mellan halvrörsnitar för svamphuvud och standardnitar med runt huvud? När ska jag använda varje?

S: Den primära skillnaden är huvudets geometri och dess funktionella syfte. Halvrörnitar för svamphuvud har ett bredare huvud (2,0–2,5 gånger skaftdiametern) med en lägre, mer avrundad profil jämfört med standardnitar med runda huvuden (vanligtvis 1,5–1,7 gånger skaftdiametern med en högre kupol). Det bredare huvudet av halvrörsnitar av svamphuvud ger en större lageryta, vilket gör dem idealiska för mjuka material som läder, gummi, plast och tyg där ett mindre huvud skulle dra igenom. Standardnitar med rund huvud är bättre lämpade för metall-till-metall-fogar där underlagets styrka är hög och genomdragningen inte är ett problem. Använd t.ex. svamphuvud halvrörsnitar när du fäster en tygrem till en plastkomponent; använd standardnitar med runda huvuden vid sammanfogning av två stålfästen. Nuote Metals kan tillhandahålla provpaket så att du kan testa båda huvudstilarna på ditt specifika material.

F2: Kan svamphuvudets halvrörsnitar användas i applikationer med höga vibrationer, såsom jordbruksutrustning eller bilinteriörer?

S: Ja, halvrörsnitar för svamphuvud fungerar mycket bra i miljöer med hög vibration, förutsatt att substratmaterialet är lämpligt. Den halvt rörformiga svansen expanderar och fyller hålet, vilket skapar en tät interferenspassning som motstår att lossna under vibrationer. För metall-till-metall-applikationer rekommenderar vi halvrörsnitar av stålsvamphuvud med en zink- eller fosfatbeläggning. För bilinteriörer där plast eller komposit är vanligt, förbättrar det breda svamphuvudet faktiskt vibrationsmotståndet genom att fördela cykliska belastningar över ett större område, vilket minskar stresskoncentrationen. Men för extrema vibrationsapplikationer (t.ex. motorkomponenter) rekommenderar Nuote Metals att du parar niten med en gänglåsande blandning eller väljer en annan typ av fästelement som en låsbult. För de flesta lantbruksmaskiner (skydd, trimning, skyltar) och bilinteriörapplikationer är halvrörnitar med svamphuvud ett beprövat, pålitligt val.

F3: Hur förhindrar jag sprickbildning eller sprickbildning när jag installerar svamphuvudet halvrörformade nitar i skör plast eller tunn akryl?

S: Detta är en vanlig utmaning. För att förhindra sprickbildning vid montering av halvrörsnitar av svamphuvud i skör plast, rekommenderar Nuote Metals följande steg. Öka först hålets diameter något – för skör plast, använd ett hål som är 0,05–0,10 mm större än vår standardrekommendation (t.ex. skaft + 0,35 mm istället för +0,25 mm). För det andra, fasa ingången och utgången av hålet med en 45° försänkning för att ta bort vassa kanter som initierar sprickor. För det tredje, använd en kontrollerad tryckinställningsmetod – en manuell eller pneumatisk pressare applicerar gradvis kraft, medan ett hammarslag kan stötspricka plasten. För det fjärde, överväg att använda en stödbricka under den fastnade svansen för att fördela expansionskraften. För extremt spröda material (akryl, polykarbonat) erbjuder Nuote Metals en mjuk-ansatt version av svamphuvud halvrörsnitar med en något tunnare vägg vid den ihåliga delen, som expanderar med lägre radiell kraft. Kontakta vårt tekniska team med din specifika plasttyp och tjocklek för en anpassad rekommendation.

F4: Vilket är det maximala greppområdet för halvrörsnitar av svamphuvud? Kan man göra längre fatlängder för tjocka materialstaplar?

S: Standardgreppområdet för halvrörsnitar med svamphuvud från Nuote Metals är vanligtvis 1,0 mm till 15,0 mm, beroende på skaftets diameter. För tjockare materialstaplar erbjuder vi anpassade tunnorlängder upp till 50 mm för diametrar 8 mm och över. Regeln för val av pipans längd är: pipans längd bör överstiga den totala materialtjockleken med 1,0–1,5 mm för korrekt clinch-bildning. Till exempel, om din materialstapel är 8,0 mm tjock, välj en nit med en piplängd på 9,0–9,5 mm. Nuote Metals upprätthåller verktyg för fatlängder i steg om 0,5 mm från 3 mm till 25 mm för de flesta diametrar. För längder över 25 mm krävs anpassade verktyg med en minsta beställningskvantitet på 50 000 stycken. Kontakta oss med din exakta materialstapeltjocklek, så beräknar vi den optimala fatlängden och ger en offert.

Varför samarbeta med Nuote Metals för halvrörsnitar för svamphuvud?

Att välja rätt leverantör säkerställer konsekvent huvudgeometri, tillförlitlig clinching och expert teknisk support. Nuote Metals erbjuder:

Lagertillgänglighet – 3000+ vanliga storlekar i stål och mässing, klara för leverans inom 3–5 dagar

Specialtillverkning – verktyg för icke-standardiserade huvuddiametrar, cylinderlängder eller ihåliga djup (minst 25 000 delar för anpassade dimensioner)

Materialalternativ – stål (zink/svartoxid/fosfat), mässing (natur/antik/nickel), aluminium (klaranodiserad)

Gratis prover – tillgängliga för alla lagerförda storlekar (kunden betalar frakt)

Teknisk dokumentation – måttritningar, installationsguider och materialcertifikat medföljer varje beställning

Global frakt – logistikstöd till Nordamerika, Europa, Asien-Stillahavsområdet, Mellanöstern och Sydamerika

100 % kvalitetskontroll – varje batch inspekteras före leverans, med bevarade prover för spårbarhet

KontaktaNuote Metalsidag för att begära ett provkit, tekniskt datablad eller offert för ditt svamphuvud med halvrörsnitar.
