Halvrörsnitar av järn

För industriella fästapplikationer där styrkan inte kan kompromissas men budgetar måste respekteras, erbjuder halvrörsnitar av järn den perfekta balansen. Dessa komponenter kombinerar den höga bärförmågan hos kolstål med installationseffektiviteten hos en ihålig konstruktion.

Nuote Metals tillför över två decennier av metallurgisk expertis till tillverkning av halvrörsnitar av järn. Våra produkter betjänar industrier som sträcker sig från montering av tunga maskiner till konstruktionsstålkopplingar, där tillförlitlighet under vibrationer och långvarig belastning inte är förhandlingsbar.

Vad är Iron Semi Tubular Nitar?

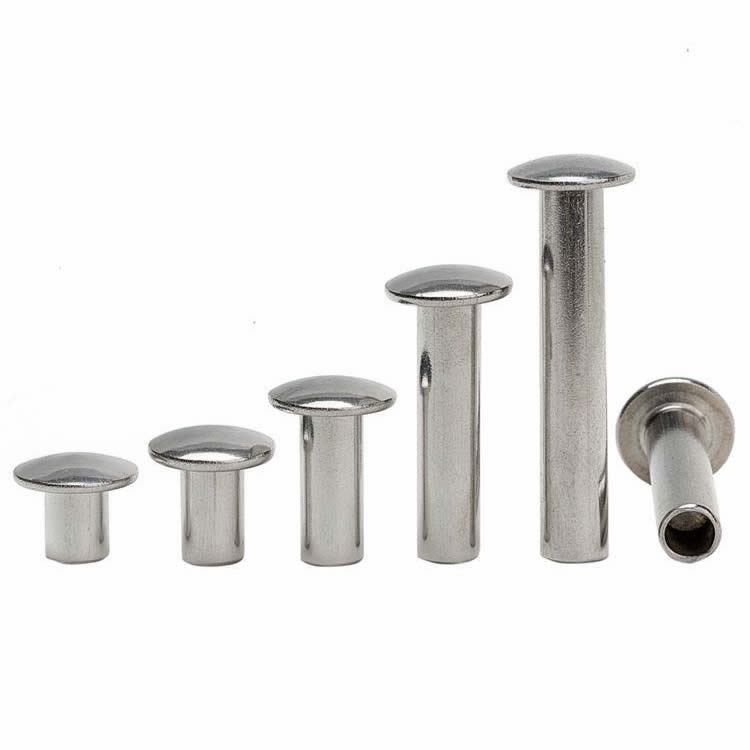

Halvrörformiga nitar av järn – även kända som halvhåliga nitar i kolstål – har ett delvis ihåligt skaft med ett grunt hål i spetsen mittemot huvudet. Under installationen rullar den ihåliga sektionen utåt under tryck och bildar en säker clinch samtidigt som den kräver ungefär en fjärdedel av den kraft som krävs för solida nitar.

Denna design gör halvrörsnitar av järn särskilt lämpliga för:

• Permanenta skarvar där demontering inte krävs
• Applikationer utsatta för kontinuerliga vibrationer
• Pivotpunkter där kontrollerad rörelse är nödvändig
• Massproduktionsmiljöer som kräver snabb installation

Termen "semi-tubular" skiljer dessa fästelement från både solida nitar (helt solida genomgående) och blindnitar (som bara kan installeras från en sida).

Se videon för att se hur vi gör nitar

Olika material av nitar vi tillverkar

Vi tillverkar olika material av nitar, såsom mässingnitar, stålnitar, rostfria nitar, aluminiumnitar och kopparnitar.

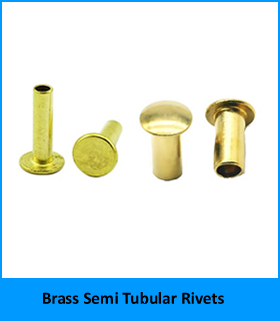

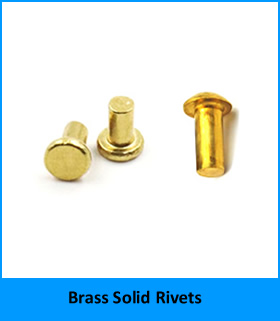

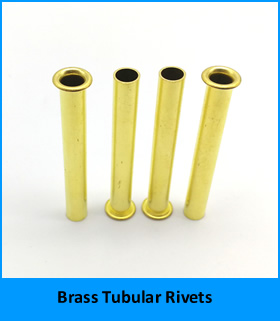

1. Mässingsnitar, inklusive massiva mässingnitar, mässingshalvrörsnitar, mässingsrörnitar.

Klick  för att se mer om våra mässingsnitar.

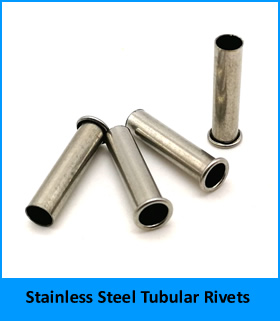

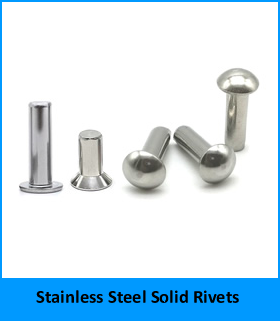

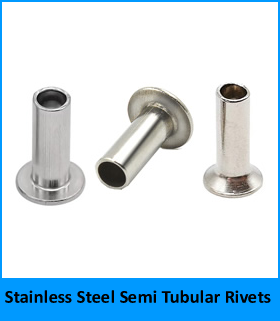

2. Nitar i rostfritt stål, inklusive solida nitar i rostfritt stål, halvrörsnitar i rostfritt stål, nitar i rostfritt stål.

Vill du veta mer om våra rostfria nitar? klicka bara

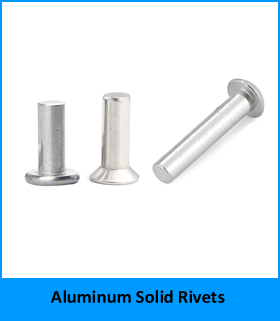

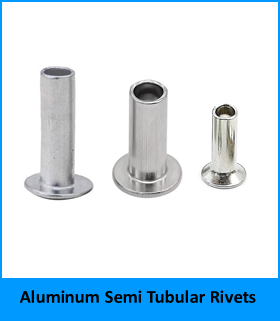

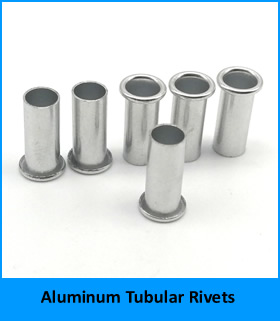

3. Aluminiumnitar, inklusive solida aluminiumnitar, aluminium semi-tubular nitar, aluminium tubular nitar.

Om du vill veta mer om våra aluminiumnitar, vänligen klicka

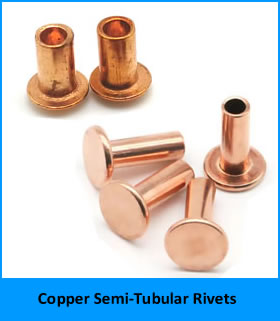

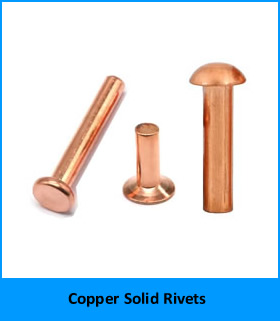

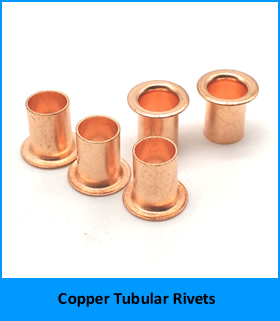

4. Kopparnitar, inklusive solida kopparnitar, halvrörsnitar av koppar, tubulära kopparnitar.

Klick  för att få mer information om våra kopparnitar.

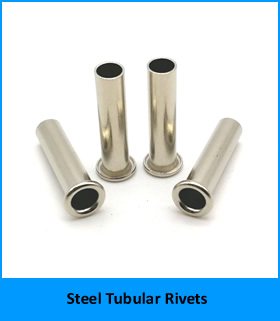

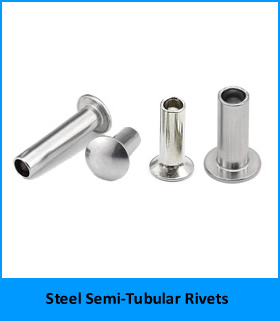

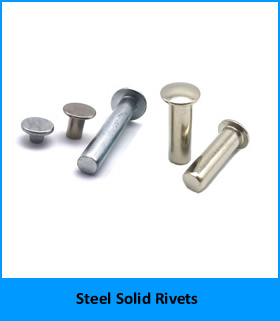

5.  Stålnitar, inklusive solida nitar av stål, nitar i halvrörform, nitar av stålrör.

Om du vill få mer information om våra stålnitar, vänligen klicka

Varför välja järn framför andra material för halvrörsnitar?

Innan du undersöker tekniska specifikationer är det viktigt att förstå var järnhalvrörsnitar överträffar alternativen.

Nuote Metals rekommenderar nitar av järn (kolstål) för följande scenarier:

• Högbelastningskonstruktioner där en draghållfasthet på 400–500 MPa krävs
• Kostnadskänslig massproduktion där materialekonomi spelar roll utan att ge avkall på prestanda
• Magnetiska sammansättningar där järnegenskaper behövs
• Tunga maskiner och industriutrustning som sammanfogar stålkomponenter

Materialjämförelse

Detaljerade produktparametrar för Nuote Metals Iron Semi Tubular Nitar

Alla halvrörsnitar av järn från Nuote Metals är tillverkade av lågkolhaltigt stål (0,1 % kol eller mindre) för att säkerställa optimal formbarhet under härdningsprocessen. Ytbehandlingar tillämpas för att förbättra korrosionsbeständigheten vid behov.

Materialspecifikationer

Tillgängliga huvudstilar

Nuote Metals tillverkar halvrörsnitar av järn i konfigurationer med flera huvuden för att passa olika monteringskrav:

• Ovalt huvud: Standardhuvud för allmänt ändamål med låg profil, lämpligt för de flesta applikationer
• Truss Head: Bredare lageryta för mjukare material eller större hålavstånd
• Platt huvud (försänkt): Slank yta för släta yttre ytor
• Pan Head: Medelhögt huvud med bra köregenskaper
• Runt huvud: Traditionell kupolform för maximal styrka vid leden

Standarddimensionellt område

Toleranser: Skaftdiameter ±0,05 mm, piplängd ±0,15 mm. Nitlängden mäts från undersidan av nithuvudet.

Mekanisk prestandadata

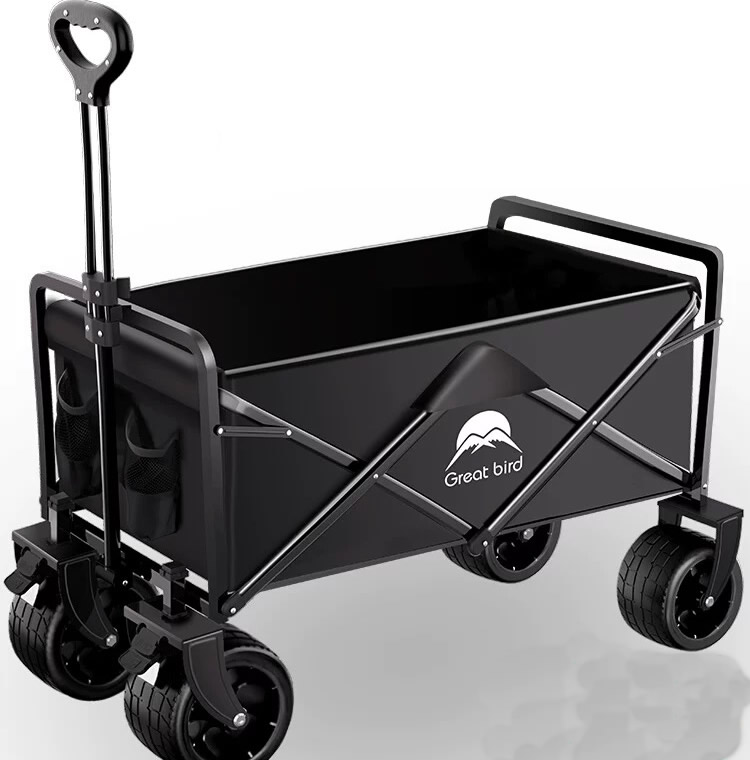

Ett verkligt kundexempel – Utomhusfällbar vagn

Detta är en av många applikationer för halvrörsnitar av järn. Vi inkluderar det för att visa verklig produktionsanvändning, inte för att föreslå begränsningar.

En tillverkare av tunga fällbara vagnar för camping och trädgårdsarbete behövde en hållbar, billig nit för sax-gångjärnslederna. Vagnsramen använde 2 mm tjocka stålrör. De ursprungliga solida nitarna krävde hög inställningskraft, vilket deformerade slangen och bromsade monteringen. Kunden ville också ha en korrosionsbeständig yta för utomhusbruk.

Nuote Metals levererade halvrörsnitar av järn – 5 mm skaft, 9 mm runt huvud, 12 mm piplängd, gul zinkpläterad. Den halv-ihåliga håligheten skär inställningskraft från 4 ton till 1,6 ton, vilket eliminerar rördeformation. Den gula zinkplätering gav 96 timmars motstånd mot saltstänk – tillräckligt för regn och enstaka lera. Kunden testade 1 000 nitar på 200 vagnar. Efter 5 000 vikcykler, ingen lossning eller rost. De beställer nu halvrörsnitar av järn i satser om 50 000 stycken, som används över hela deras hopfällbara vagnslinje.

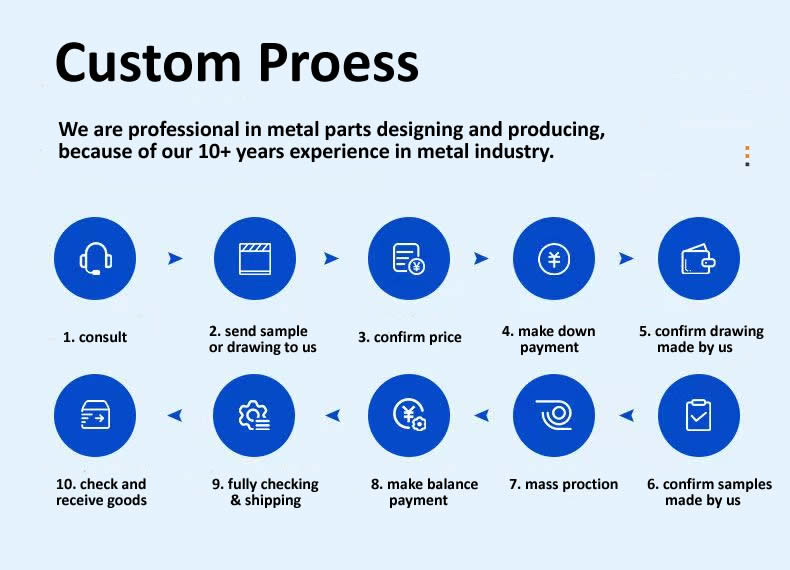

Vår skräddarsydda process – från förfrågan till leverans

Vi följer ett tydligt, transparent arbetsflöde för varje beställning av halvrörsnitar av järn.

1. Konsultera– Du delar med dig av din applikation, materialtjocklek och kvantitetskrav.

2. Skicka prover eller ritning– Tillhandahåll en provnit eller en detaljerad ritning med mått och finish.

3. Bekräfta priset– Vi lämnar en offert med eventuell verktygskostnad och styckpris.

4. Gör handpenning– 50 % deposition för verktyg och råmaterial.

5. Bekräfta ritning gjord av oss– Vi förbereder en produktionsritning för ditt godkännande.

6. Bekräfta prover gjorda av oss– Vi producerar första artiklar (20–50 stycken) och skickar dem till dig för testning.

7. Massproduktion– Efter provgodkännande kör vi full kvantitet på våra kallpressar.

8. Gör balansbetalning– 50 % saldo före leverans.

9. Fullständig kontroll & frakt– 100 % optisk sortering + slutlig AQL-inspektion, packas sedan och skickas.

10. Kontrollera och ta emot varor– Du inspekterar varorna vid ankomst. Eventuella problem löser vi omedelbart.

Kvalitetskontroll – Hur vi säkerställer att varje nit uppfyller standarderna

Vi förlitar oss inte på enbart slumpmässigt urval. Varje parti av halvrörsnitar av järn går igenom följande kontroller:

Inkommande trådinspektion– Diameter (±0,02 mm) och hårdhet (HRB 70–85).

Första artikelbesiktningen– 20 stycken mätt för huvuddiameter, huvudhöjd, skaft, längd, hålighetsdjup.

Pågående inspektion– 5 stycken var 500:e stycke. Eventuell avdrift utlöser verktygsjustering.

Testinställning– Var 2 000:e bit sätter vi in ​​3 nitar i en provstålplatta för att verifiera clinch-bildning.

Saltspraytestning (om pläterad)– ASTM B117, 96 timmar för gul zink, 48 timmar för klar zink.

Slutlig utgående besiktning– 100 % optisk sortering för kritiska dimensioner, plus AQL Level II, 1.0 manuell verifiering.

Vi behåller inspektionsprotokoll i fem år. Varje försändelse inkluderar en dimensionsrapport och ett certifikat om överensstämmelse.

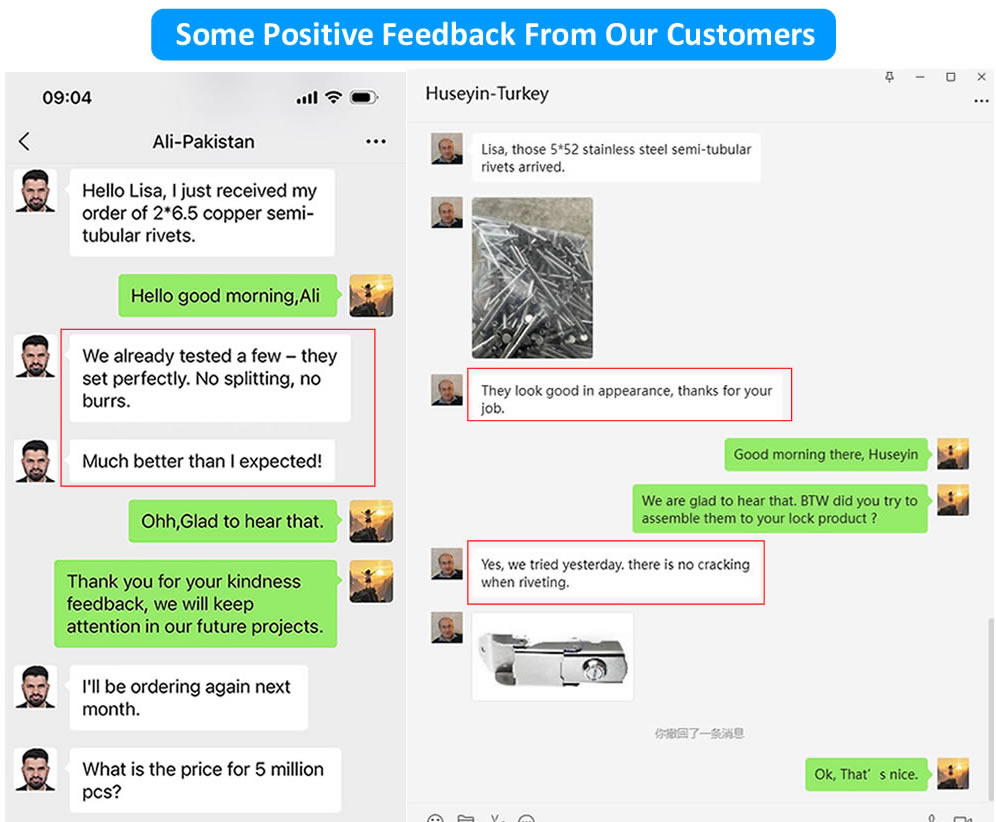

Samarbete med Nuote Metals – Verklig kundfeedback

Samarbete – Att arbeta med globala kunder

Installationsguide för halvrörsnitar av järn

Korrekt installation är avgörande för att uppnå den fulla mekaniska potentialen hos halvrörsnitar av järn. Nuote Metals rekommenderar följande tillvägagångssätt:

Förberedelse

Borra pilothål med diametern något större än nitskaftet (vanligtvis 0,010″–0,015″ eller 0,25–0,38 mm överdimensionerad)

Grada av hål för att säkerställa smidig nitinsättning

Rikta in arbetsstyckena säkert innan nitplacering

Installationsmetoder

Metod 1 – Manuell Nitsättare med hammare

Placera nitsättaren över nitens ihåliga ände

Slå på sättaren med en hammare för att blossa den ihåliga delen utåt

Inspektera för full huvudbildning och tight clinch

Metod 2 – Manuell squeezer (nitpistol)

Placera klämmans käftar över nithuvudet och den ihåliga änden

Tryck ihop handtagen för att applicera kontrollerad tryckkraft

Lämplig för medelstor produktion

Metod 3 – Pneumatisk eller hydraulisk press (hög volym)

Använd en slagnitare eller kickpress för konsekvent höghastighetsinstallation

Rekommenderas för produktionsserier över 5 000 stycken

Nuote Metals kan leverera matchade inställningsverktyg kalibrerade till våra nitmått

Vanliga frågor om Iron Semi Tubular nitar

Nedan är de vanligaste tekniska förfrågningarna som Nuote Metals fått angående halvrörsnitar av järn.

F1: Vad är skillnaden mellan halvrörsnitar av järn och solida nitar? Vilken ska jag välja för min ansökan?

S: Den grundläggande skillnaden ligger i skaftdesignen och installationskraften. Halvrörformiga nitar av järn har en grund hålighet vid spetsen, vilket kräver ungefär en fjärdedel av kraften som behövs för att sätta en solid nit med samma diameter. Solida nitar är helt solida genomgående och kräver betydligt högre tryckkraft, ofta med hjälp av en bucking bar på baksidan. För applikationer där installationshastigheten spelar roll – särskilt vid massproduktion – är halvrörsnitar av järn det föredragna valet. Men för konstruktionsfogar med extrem belastning (t.ex. brokonstruktion eller tryckkärl) ger solida nitar marginellt högre skjuvhållfasthet. För de flesta industriella tillämpningar som involverar plåt, maskinskydd, möbler och fordonskomponenter erbjuder halvrörsnitar av järn från Nuote Metals den optimala balansen mellan styrka och installationseffektivitet.

F2: Hur förhindrar jag korrosion på halvrörsnitar av järn när de används utomhus eller i fuktiga miljöer?

S: Obelagt järn (kolstål) rostar när det utsätts för fukt. Nuote Metals åtgärdar detta genom att erbjuda flera ytbehandlingsalternativ för halvrörsnitar av järn. För inomhusapplikationer med minimal luftfuktighet ger zinkplätering tillräckligt skydd till låg kostnad. För utomhusmiljöer eller miljöer med hög luftfuktighet rekommenderar vi varmförzinkning, som applicerar ett tjockare zinkskikt (40–60 µm) som tål långvarig exponering. För applikationer som kräver både korrosionsbeständighet och elektrisk ledningsförmåga (t.ex. elektronikkapslingar), ger svart oxidbeläggning ett måttligt skydd samtidigt som ledningsförmågan bibehålls. I marina eller kemiskt aggressiva miljöer kan nitar i rostfritt stål vara mer lämpliga. Nuote Metals kan tillhandahålla saltspraytestdata för varje beläggningstyp för att underlätta ditt val.

F3: Vilken är den maximala materialtjockleken som halvrörsnitar av järn kan ta emot? Hur väljer jag rätt fatlängd?

S: Den maximala materialtjockleken (även känd som greppintervall) bestäms av nitens piplängd. Som en allmän regel, välj en nit med en piplängd som är ungefär 0,5–1,5 mm längre än den totala tjockleken på materialen som ska fogas. Detta tillstånd säkerställer tillräckligt med material för att den ihåliga sektionen ska rulla utåt och bilda en säker clinch. Nuote Metals erbjuder halvrörsnitar av järn med piplängder från 4 mm till 40 mm, med plats för materialtjocklekar från 1,5 mm upp till 15 mm. För exakt val, se vår dimensionstabell ovan eller kontakta vårt tekniska team med din specifika materialstapeltjocklek. Vi erbjuder även anpassade fatlängder för icke-standardiserade applikationer – minsta beställningskvantitet gäller.

Varför samarbeta med Nuote Metals för Iron Semi Tubular Nitar?

Att välja rätt leverantör säkerställer konsekvent kvalitet, konkurrenskraftiga priser och pålitlig leverans. Nuote Metals erbjuder:

Lagertillgänglighet: Över 20 vanliga storlekar i lager med 3–5 dagars leveranstid för lagerförda varor

Specialtillverkning: Verktyg för icke-standardiserade diametrar, cylinderlängder eller huvudstilar (15–25 dagars ledtid)

Konkurrenskraftig MOQ: 20 000 stycken minimum för standardstorlekar

Gratis prover: Tillgängligt för lagerförda storlekar (kunden betalar expressfrakt)

Global frakt: Logistikstöd till Nordamerika, Europa, Asien-Stillahavsområdet och vidare

100 % kvalitetskontroll: Varje produktparti inspekteras före leverans

Kontakta Nuote Metals idag för att begära ett provkit, tekniskt datablad eller offert för dinhalvrörsnitar av järnkrav.
