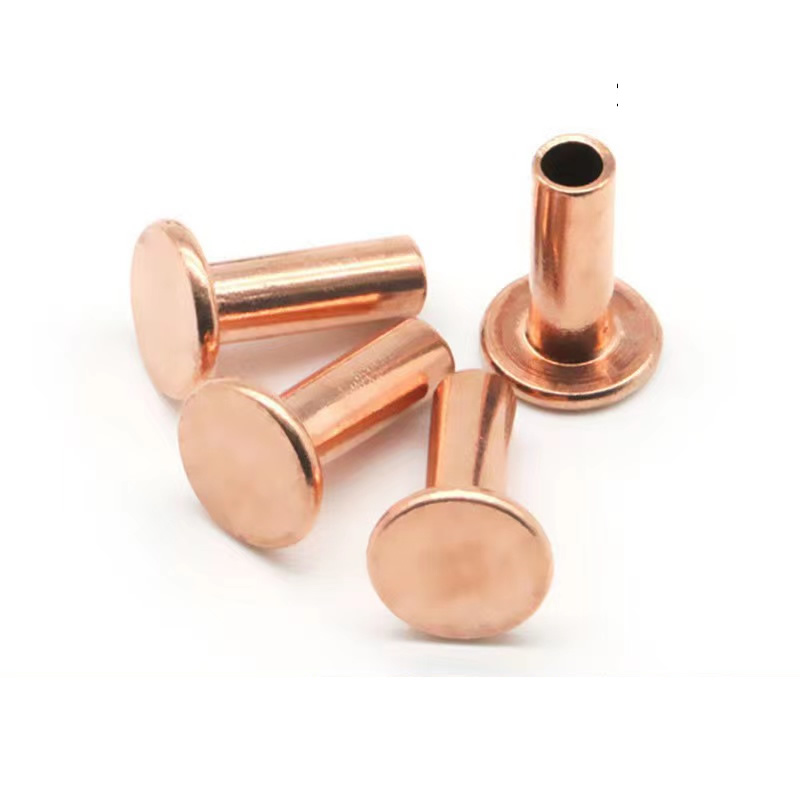

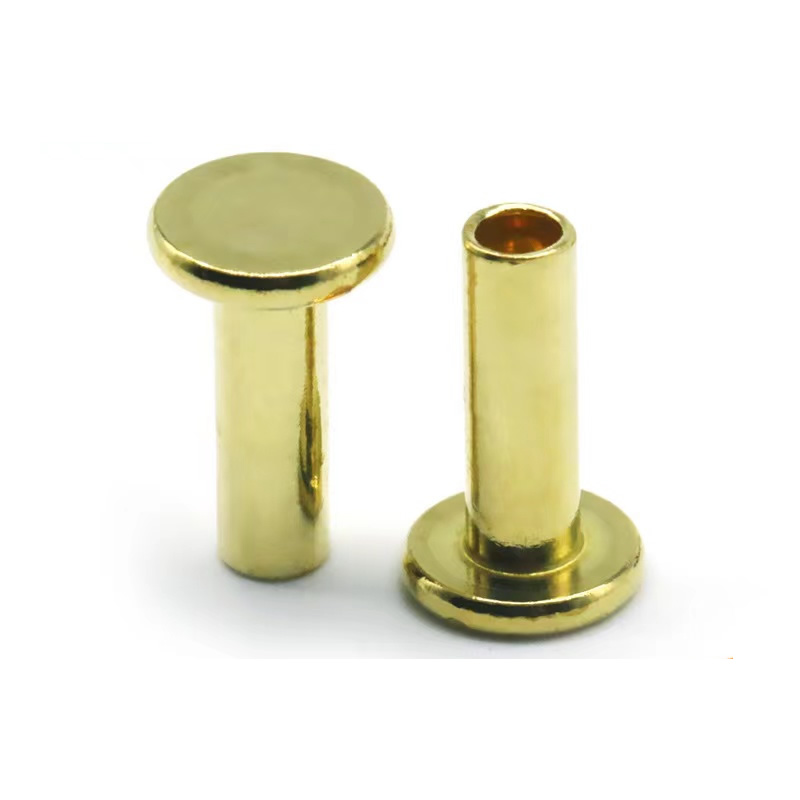

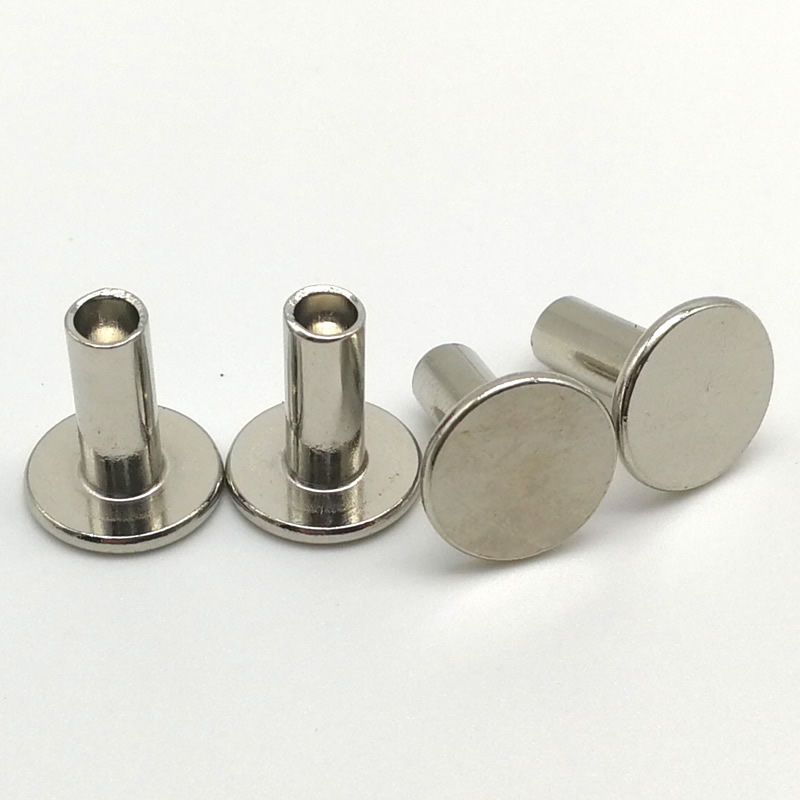

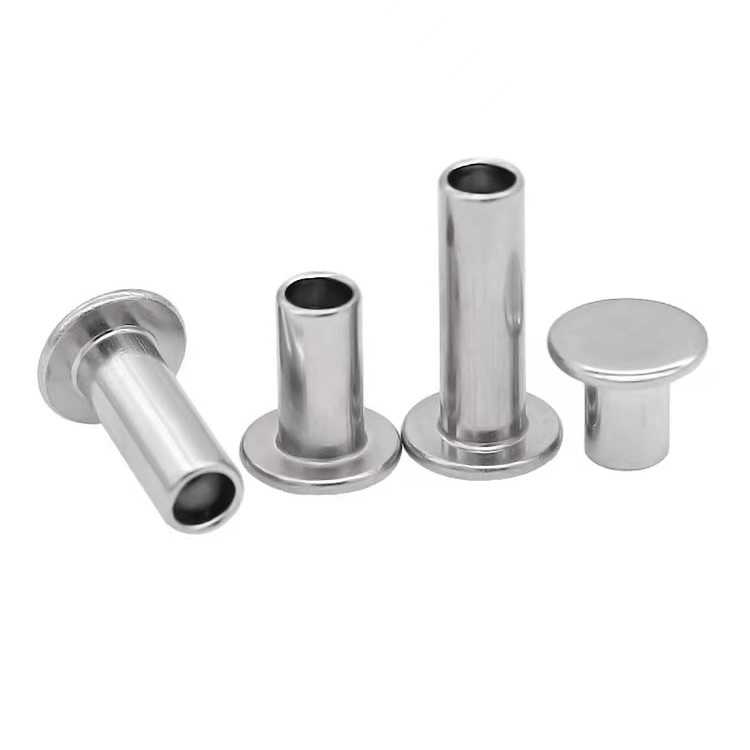

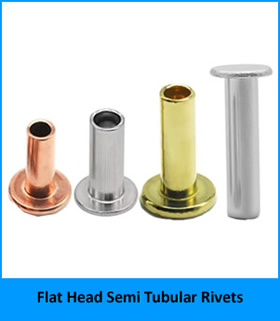

Flat Head Semi Hollow Nitar

Ett nithuvud som gräver in i mjukt material eller gungar fram och tillbaka i ett överdimensionerat hål är ett designfel som väntar på att hända. Den halvhåliga niten med platt huvud ger en bred, platt topp som fördelar klämkraften jämnt – utan att behöva försänka.

Vad är ett platt huvud? Den har en platt, skivformad topp med raka eller lätt avsmalnande sidor. Efter härdning sitter huvudet stolt över materialytan, vanligtvis 0,5 mm till 1,0 mm ovanför. Detta skiljer sig från ett försänkt (koniskt) huvud som kräver ett avsmalnande hål och sitter jämnt. Platt huvud ger dig en stor lageryta och ett rent, industriellt utseende utan extra bearbetning.

Nuote Metals tillverkar halvihåliga nitar med platt huvud i lågkolhaltigt stål, rostfritt stål (304/316), aluminium och mässing. Den här sidan visar två verkliga applikationer, de exakta måtten vi har och hur vi producerar ett perfekt platt huvud utan sprickor.

H2: Två riktiga tillämpningar – ingen försänkning krävs

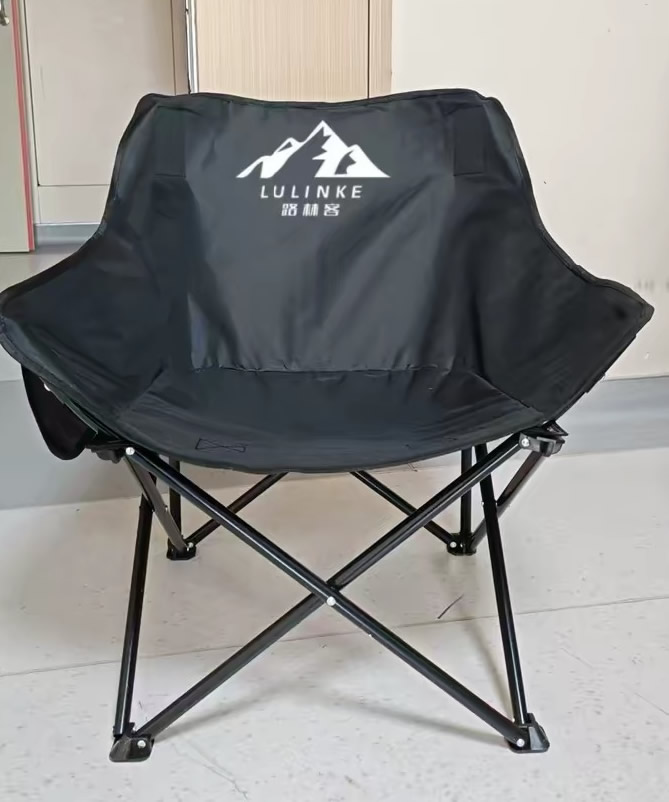

H3: Hopfällbar stolsgångjärn (aluminiumrör, stålnit)

En kontraktsmöbelmakare tillverkade hopfällbara stolar till evenemangshallar. Den ursprungliga runda huvudniten vid gångjärnet stack upp 2,5 mm. Stolar staplade dåligt och det kupolformade huvudet repade intilliggande ramar under transporten. Kunden behövde en nit som satt lägre än det runda huvudet men som inte krävde en försänkningsoperation.

Vi levererade halvhåliga nitar med platt huvud (5 mm skaft, 10 mm huvuddiameter, förzinkat). Det platta huvudet satt 0,8 mm ovanför rörytan - mycket lägre än det runda huvudet. Den breda diametern på 10 mm hindrade niten från att luta i aluminiumhålet. Ingen försänkning tillkom på löpande bandet. Stolar staplade rent och repor minskade med 90 %.

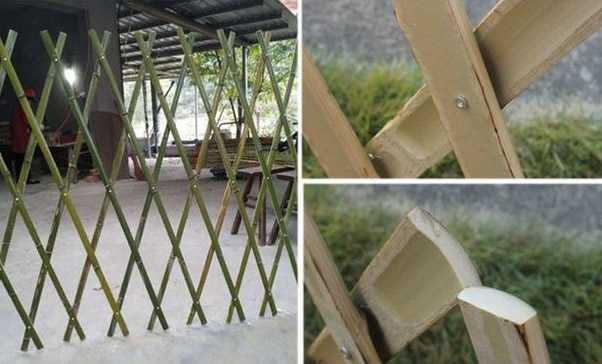

H3: Utomhusstaket av cederträ (trä-till-metallfäste, rostfri nit)

En stängselentreprenör fäste galvaniserade stålfästen på cederträskenor. Nitar med kupolhuvud fångade fukt mot träet, vilket påskyndade röta. De såg också "industriella" ut på ett naturligt staket. Entreprenören provade en försänkt nit men ville inte försänka hundratals hål för hand.

Vi rekommenderade 304 rostfria halvhåliga nitar med platt huvud (4 mm skaft, 8 mm huvuddiameter, passiverade). Det platta huvudet satt 0,6 mm över träytan. Dess breda, platta topp fäller regnvatten istället för att hålla det. Det rena, skivformade huvudet såg avsiktligt ut, inte som en utskjutande kupol. Efter 18 månader över 200 stängselsektioner, ingen rost, ingen lossning och ingen träröta runt nitarna.

H2: Platt huvud vs. försänkt – vet skillnaden

Funktion platt huvud försänkt (konisk)

Huvudform Platt skiva, raka/avsmalnande sidor Kon med 90° eller 100° vinkel

Efter härdning Sitter stolt (ovan ytan) I höjd med eller under ytan

Hålförberedelse Endast rakt hål Rakt hål + avsmalnande försänkning

Lageryta Stor, platt Liten ring i kanten

Bäst för mjuka material, tunn plåt, snabb montering Aerospace, jämna ytor, lågt motstånd

Vi producerar båda stilarna. För de flesta möbler, stängsel och allmän industriell användning är platt huvud snabbare och mer förlåtande.

H2: Standardstorlekar vi lagerför

Skaftdiameter (mm) Huvuddiameter (mm) Huvudhöjd (mm) Piplängder (mm) Material

3,0 5,5 – 6,0 0,7 – 0,8 4,5,6,8 Stål, 304, mässing

4,0 7,0 – 7,5 0,9 – 1,0 5,6,8,10,12 Stål, 304, 316, mässing

5,0 8,5 – 9,0 1,1 – 1,2 6,8,10,12,15 Stål, 304, 316

6,0 10,0 – 10,5 1,3 – 1,4 8,10,12,15,20 Stål, 304, 316

8,0 13,5 – 14,0 1,7 – 1,8 10,12,15,20,25 Endast stål

Anpassade huvuddiametrar och cylinderlängder tillgängliga. Ingen verktygskostnad för standardmått.

H2: Hur vi gör ett riktigt platt huvud – utan rynkor

Att forma ett platt huvud är svårare än att forma en kupol. Metallen vill vikas eller skrynklas vid den skarpa övergången från skaft till huvud. Vi förhindrar detta med:

Precisionsslipade kursformar – Formhåligheten har en kontrollerad radie på 0,2 mm i hörnet, inte skarp. Detta gör att metall flyter smidigt.

Kontrollerad extruderingslängd – Vi begränsar cylinderlängden till 4× skaftdiameter för design med platt huvud. Längre fat riskerar huvudrynkor.

Post-heading coining – En andra träff komprimerar huvudet, vilket säkerställer perfekt planhet inom 0,05 mm.

Våra optiska sorteringsmaskiner kontrollerar huvudets diameter, planhet och koncentricitet på 100 % av produktionen. Vi avvisar alla nitar med lutande huvud eller synligt steg.

H2: Vad du får med varje leverans

Brukstestcertifikat (materialkemi, draghållfasthet)

Dimensionell inspektionsrapport (10 stycken per sats)

Verifiering av huvudets planhet (±0,05 mm)

Intyg om överensstämmelse (signerat, batchspårbart)

Nuote Metals är ISO 9001:2015 certifierad. RoHS- och REACH-deklarationer ingår.

H2: Våra policyer – Straight Talk

Prover – 20 gratis stycken (kunden betalar frakt)

MOQ – 2 000 stycken (stål/mässing), 3 000 stycken (rostfritt)

Lagerledtid – 5–7 arbetsdagar

Anpassad ledtid – 12–15 dagar

Verktyg – Ingen kostnad för standardverktyg med platt huvud (storlekar 3–8 mm)

H2: Tre frågor vi svarar på varje vecka

F1: Behöver jag försänka hålet för en halvihålig nit med platt huvud?

S: Nej. Nitar med platt huvud är designade för raka hål. Borra ett standardhål (skaftdiameter + 0,15–0,20 mm) och sätt in niten. Det platta huvudet kommer att sitta stolt över ytan. Använd endast försänkning om du byter till en äkta försänkt nit (koniskt huvud). Många kunder blandar ihop de två. Vi har provtavlor som visar skillnaden – be oss om ett foto.

F2: Kan halvhåliga nitar med platt huvud användas i mjuk plast utan att spricka?

A: Ja. Det breda, platta huvudet fördelar trycket över en större yta än ett runt huvud, vilket minskar stresskoncentrationen. För mjuka plaster (ABS, polykarbonat) rekommenderar vi en cylinderlängd exakt 1,0 mm längre än materialstapeln. Detta skapar en mild clinch. Använd också en press med ett långsamt slag, inte en hammare. I vår hopfällbara stolslåda var aluminiumröret tunt men inte i plast. För plastdelar erbjuder vi gratis provprovning – skicka oss en bit av ditt material.

F3: Ditt platta huvud sitter ovanför ytan. Kommer det att haka i tyget eller samla smuts?

S: Det kan det, beroende på höjden. Vår platta huvudhöjd är endast 0,7–1,8 mm, beroende på skaftstorlek. För ett 5 mm skaft är huvudhöjden cirka 1,1 mm – lägre än ett runt huvud (vilket skulle vara ~2,5 mm för samma skaft). För applikationer där även 1 mm är för högt, rekommenderar vi att byta till en äkta försänkt nit (kräver bearbetning) eller ett lågprofils fackverkshuvud. För den fällbara stolen var huvudhöjden på 0,8 mm tillräckligt låg för att sluta repa. För staketet släppte 0,6 mm höjden effektivt vatten. Om du behöver noll utskjutande, berätta för oss - vi kommer att citera försänkt.

H2: Se själv – ingen skyldighet

Vi skickar dig 20 stycken halvihåliga nitar med platt huvud i ditt valda material och storlek. Borra ett rakt hål, sätt in niten och dra fingret över huvudet. Du kommer att känna en fast, plan yta – inga vassa kanter.

Kontakta Nuote Metals med din skaftdiameter, piplängd och material. Gratis prover skickas inom en arbetsdag.
