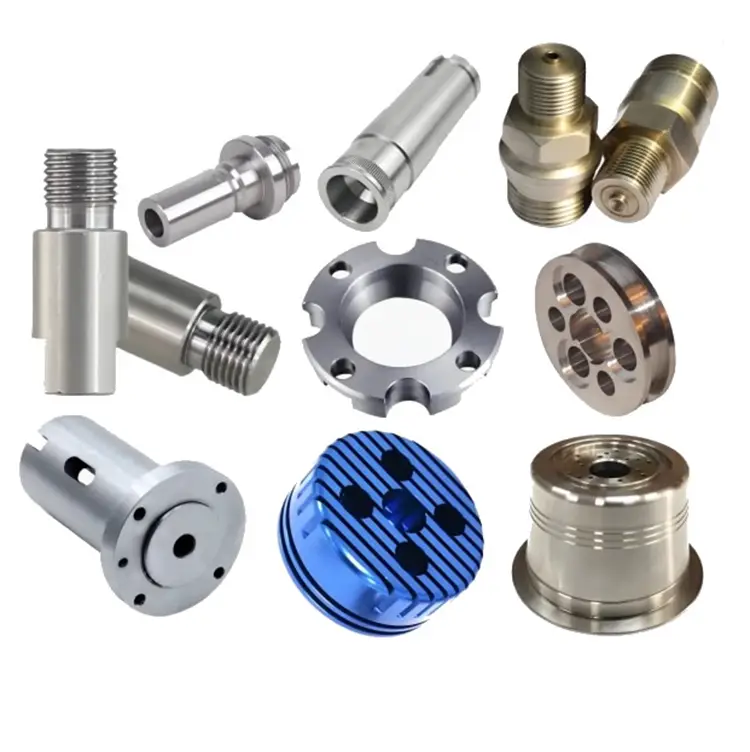

CNC-bearbetade delar

När en stansad del inte kan hålla toleransen, när ett gjutgods inte kan uppnå ytfinishen, eller när geometrin är för komplex för någon annan process – det är då ingenjörer specificerarCNC-bearbetade delar.

Till skillnad från stansning eller gjutning tar CNC-bearbetning bort material istället för att forma det. Denna subtraktiva process möjliggör geometrier som helt enkelt är omöjliga med andra tillverkningsmetoder: underskärningar, gängade hål, djupa hålrum, hörn med snäva radier och funktioner som måste placeras inom mikron från varandra.

På Nuote Metals driver vi en flotta av CNC-bearbetningscentra – inklusive 3-axliga, 4-axliga och 5-axliga fräsmaskiner, såväl som CNC-svarvar för svarvningsoperationer. Vi producerar CNC-bearbetade delar för industrier där precision inte är förhandlingsbar: flyg, medicinsk utrustning, fordon, robotteknik och industriell automation.

CNC-bearbetning kontra andra tillverkningsprocesser – När ska man välja bearbetning

Inte alla delar ska bearbetas. Men när precision, komplexitet eller materialegenskaper kräver det, är CNC-bearbetning det enda valet.

Välj CNC-bearbetning när:

• Dina toleranser är snävare än ±0,05 mm
• Din del har underskärningar, gängor eller djupa håligheter
• Du behöver en specifik ytfinish
• Ditt material är svårt att forma eller gjuta
• Din volym är under 10 000 stycken per år

Våra CNC-bearbetningsmöjligheter – utrustning, material och toleranser

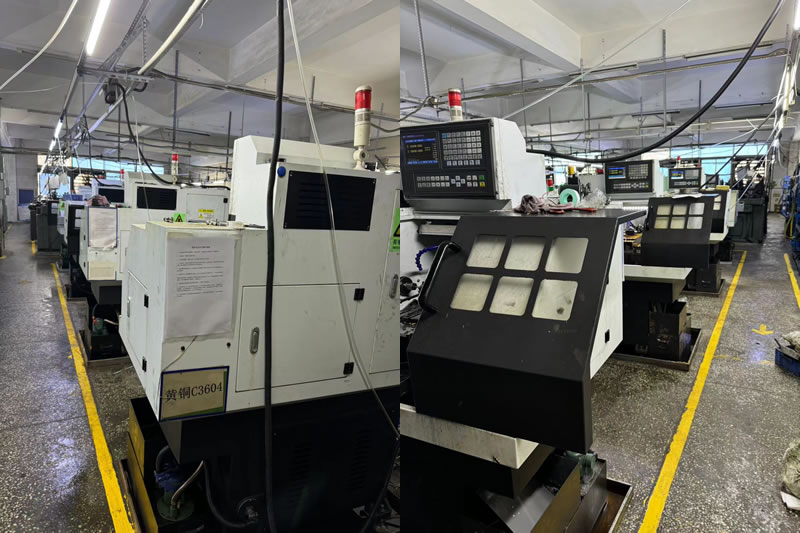

Maskinkapacitet

Vi driver en omfattande CNC-maskinverkstad med kapacitet över flera axlar och processer:

Materialförmåga

Dimensionella toleranser

Vi håller snäva toleranser över alla bearbetningsprocesser. Standardtoleranser är konservativa – vi kan ofta hålla hårdare på begäran.

En verklig applikation – Komponent för kirurgiska instrument

En tillverkare av medicintekniska produkter behövde en precisionskomponent för en kirurgisk häftapparat – en komplex del med ett kanylerat (ihåligt) skaft, flera underskärningar, en gängad spets och en mycket polerad ytfinish. Delen måste tillverkas av 17‑4 PH rostfritt stål och hålla toleranser på ±0,01 mm för kritiska egenskaper. Årlig volym var 5 000 stycken – för låg för investeringsgjutning, för komplex för stämpling.

Vi rekommenderar CNC-svarvning av schweizisk typ med spänningsförande verktyg för sekundära fräsoperationer. Delen producerades i en enda uppsättning, vilket eliminerar toleransstapeln för flera operationer. Den gängade spetsen valsades efter bearbetningen för att förbättra utmattningshållfastheten. Kunden fick de första artiklarna inom 15 arbetsdagar. Efter validering producerade vi 5 000 stycken med nolldimensionella avslag. Kunden har sedan dess utökat sin produktlinje och vi tillverkar nu komponenter till ytterligare tre kirurgiska instrument.

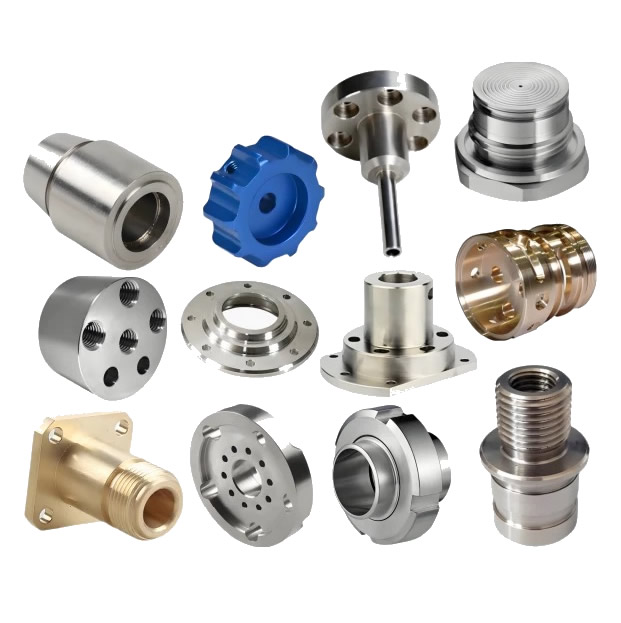

Var de används

CNC-bearbetade delar är viktiga i praktiskt taget alla avancerade industrier:

• Aerospace – Strukturella komponenter, motordelar, landningsställskomponenter, satellitfästen, hydrauliska kopplingar
• Medicinsk utrustning – Kirurgiska instrument, implanterbara enhetshöljen, ortopediska komponenter, diagnostiska utrustningsdelar
• Fordon – Motorkomponenter, transmissionsdelar, fjädringskomponenter, sensorhus, prototypdelar
• Robotik och automation – Robotarmar, sluteffektorer, växellådor, anpassade ställdon, sensorfästen
• Elektronik – Kapslingar, kylflänsar, kontakthus, skärmningskomponenter, testfixturer
• Industriell utrustning – Pumpkomponenter, ventilhus, grenrörsblock, växelhus, verktygsmaskiner
• Olja och gas – Verktyg i borrhål, ventilkomponenter, tätningar, kopplingar, anpassade kopplingar
• Försvar – Skjutvapenkomponenter, optiska fästen, fordonsdelar, höljen för kommunikationsutrustning

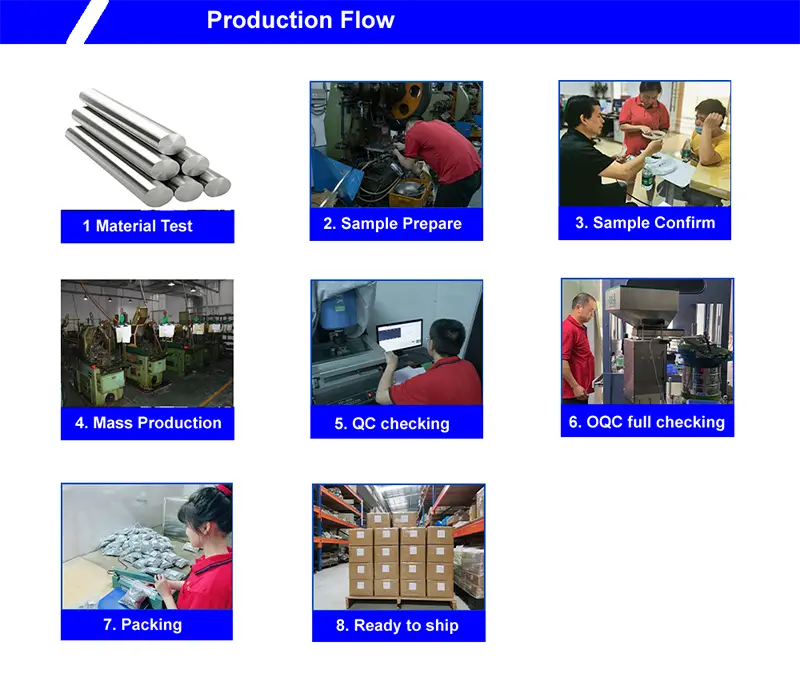

Hur vi tillverkar CNC-bearbetade delar – från ritning till leverans

Steg 1: Designgranskning och DFM-analys

Du tillhandahåller en 2D-ritning eller 3D-modell (STEP, IGES eller SolidWorks). Våra ingenjörer granskar designen för tillverkningsbarhet – kontrollerar funktionstillgänglighet, verktygskrav, materialval och genomförbarhet med tolerans. Vi ger DFM-feedback inom 2–3 arbetsdagar, och föreslår ofta kostnadssänkande designändringar.

Steg 2: Programmering och fixering

Våra programmerare utvecklar CNC-verktygsbanorna med hjälp av CAM-mjukvara. För komplexa delar simulerar vi bearbetningsprocessen för att verifiera verktygsbanor och detektera potentiella kollisioner. Anpassade fixturer är designade och tillverkade för att hålla dina delar säkert under bearbetning.

Steg 3: Materialanskaffning och förberedelse

Vi hämtar certifierat material från godkända bruk. Råmaterial skärs till i storlek och vid behov avlastas eller förvärms innan bearbetning.

Steg 4: CNC-bearbetning

Delar tillverkas på våra CNC-fräs- och svarvcentra. För kritiska funktioner använder vi sondering i processen för att verifiera dimensioner och justera verktygsförskjutningar automatiskt – fånga upp avvikelser innan de blir avvisade.

Steg 5: Sekundära operationer

Vi erbjuder ett komplett utbud av sekundära tjänster: värmebehandling, ytbehandling (anodisering, plätering, passivering, pulverlackering), svetsning, montering och specialprocesser (EDM, tråd-EDM, slipning) genom certifierade partners.

Steg 6: Inspektion och kvalitetskontroll

Varje del inspekteras enligt dina ritningskrav. Vi tillhandahåller fulldimensionella inspektionsrapporter, materialcertifikat och, där så krävs, First Article Inspection (FAI) rapporter enligt AS9102 eller kundspecifikationer.

Steg 7: Förpackning och frakt

Delarna är förpackade för att förhindra skador under transporten – individuellt förpackade, skiktade eller specialanpassade efter behov. Vi skickar med flyg eller sjö, med full spårning och dokumentation.

Kvalitetssäkring – vad vi kontrollerar, varför det är viktigt

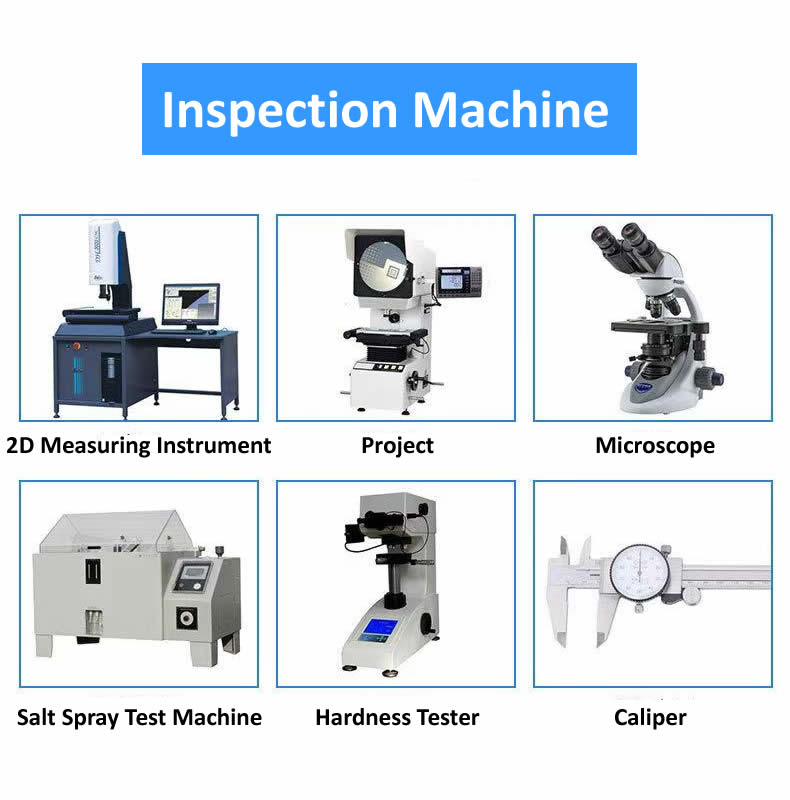

Vår inspektionsutrustning:

• Koordinatmätmaskin (CMM)– Fullständig 3D-dimensionell verifiering
• Profilprojektor (optisk komparator)– Kontur- och gänginspektion
• Ytjämnhetsprovare– Verifiering av ytfinish
• Rockwell hårdhetstestare– Verifiering av värmebehandling
• Laser mikrometer– Höghastighets, beröringsfri diametermätning
• Spektrometer– Verifiering av materialsammansättning
• Gängmätare– GO/NO-GO trådverifiering

All utrustning kalibreras årligen av ackrediterade laboratorier från tredje part. Inspektionsprotokoll bevaras i tio år – väsentligt för medicinsk, rymd- och försvarsspårbarhet.

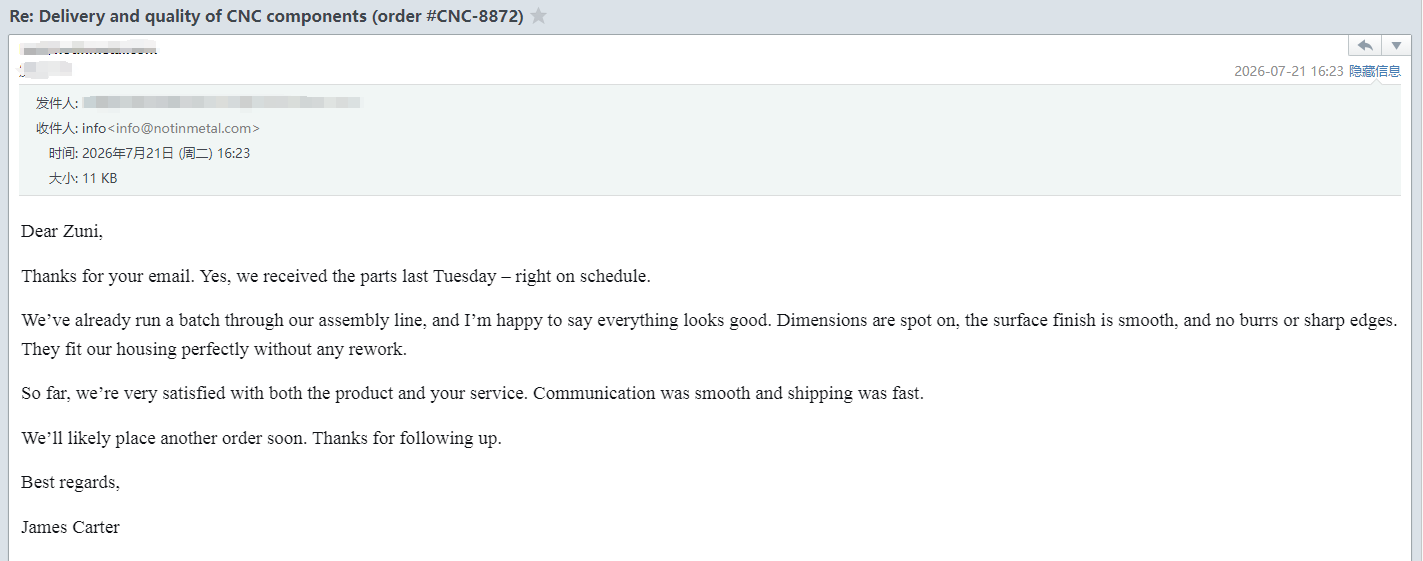

Vad våra kunder säger – verklig feedback

Din beställning – vad vi skickar till dig

När dina CNC-bearbetade delar anländer får du ett komplett register över vad som producerades och hur det verifierades.

Vad du hittar i lådan:

• Delar i skyddsförpackning– Märkt med artikelnummer, batchnummer och kvantitet
• Materialcertifikat– Kemisk sammansättning och mekaniska egenskaper från den ursprungliga kvarnen
• Dimensionell inspektionsrapport– Faktiska mätningar från produktionspartiet
• CMM inspektionsrapport– För kritiska dimensioner (vid behov)
• First Article Inspection (FAI) rapport– Komplett måttverifiering enligt AS9102 eller kundformat (för nya delar)
• Särskilda processintyg– Värmebehandling, plätering, anodisering eller andra sekundära processer (om tillämpligt)
• Intyg om överensstämmelse– Signerad av vår QA-chef, batchspårbar

Certifierad till:ISO 9001:2015. AS9100 (flyg) och ISO 13485 (medicinsk) överensstämmelse tillgänglig på begäran. RoHS- och REACH-deklarationer tillhandahålls.

Tre frågor vi svarar ofta på

F: "Vad är den typiska ledtiden för CNC-bearbetade delar?"

S: Ledtider beror på delens komplexitet och kvantitet. För enkla delar kan vi leverera första artiklar inom 7–10 arbetsdagar. Komplexa delar som kräver 5-axlig bearbetning eller specialmaterial kan ta 15–20 arbetsdagar. Produktionsledtider för beställningar på 100–1 000 stycken varierar vanligtvis från 10–15 arbetsdagar efter första artikelgodkännandet. Vi erbjuder snabba tjänster för brådskande behov.

F: "Vad är den minsta beställningskvantiteten (MOQ) för CNC-bearbetade delar?"

S: Till skillnad från stämpling kräver CNC-bearbetning inte dyra verktyg – vår MOQ är så låg som 1 stycke för prototyper. För produktionsorder rekommenderar vi vanligtvis kvantiteter på 50–500 stycken för att optimera installationskostnaderna, men vi kan ta emot vilken kvantitet som helst. Vi producerar gärna prototypkvantiteter för testning och validering innan vi bestämmer oss för större produktionsserier.

F: "Vilken information behöver du för att lämna en offert?"

S: För att ge en korrekt offert behöver vi:

• En 2D-ritning (PDF) eller 3D-modell (STEP, IGES eller SolidWorks) med dimensioner och toleranser
• Materialspecifikation (kvalitet och skick)
• Kvantitet som krävs (prototyp eller produktion)
• Ytfinish eller beläggningskrav
• Eventuella särskilda krav (värmebehandling, certifiering, förpackning)

Med denna information ger vi en budgetoffert inom 24 timmar och en fast offert inom 3–5 arbetsdagar. Vi erbjuder även gratis DFM-analys – vi granskar din design och föreslår förbättringar innan bearbetningen påbörjas.

Nuote Metals – Dongguan, Kina. ISO 9001:2015 certifierad. Gratis DFM recension och prover tillgängliga. Kontakta oss med din ritning – vi svarar inom 24 timmar med verktygskostnad, styckepris och ledtid.
