Universalhuvudnitar

Universella huvudnitarär det "lagom" fästelementet. Inte för hög, inte för bred, med en slät, avrundad topp som sitter bekvämt på de flesta ytor. Om ett runt huvud är för smalt och ett fackverkshuvud är för brett, är universalhuvudet svaret. Den har en huvuddiameter på 2,0–2,2 gånger skaftet – bredare än runt (1,6–1,8×), smalare än fackverk (2,2–2,8×) – och en profil som ser färdig ut utan att vara skrymmande.

När du inte är säker på vilken huvudstil du ska välja är universalhuvudet det säkra alternativet. Den fungerar i nästan alla applikationer, i nästan alla material, och ser bra ut när den gör det.

Universal vs. Round vs. Truss – där det universella huvudet passar

När ska man välja universalhuvud:

• Du monterar blandade material (metall + plast, metall + trä)
• Du vill ha en balans mellan lageryta och profil
• Du är inte säker på vilken huvudstil du ska välja – universal är den säkra standarden
• Du vill ha en nit som ser bra ut utan att dra uppmärksamheten till sig själv

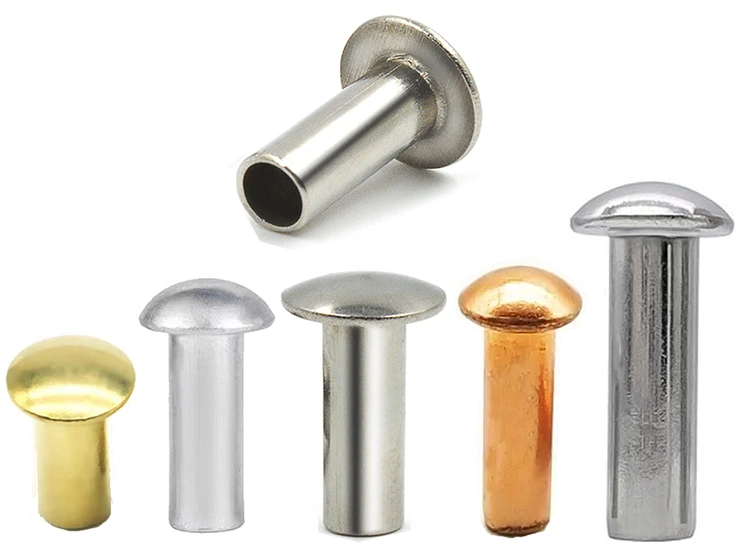

Två mönster, fem material – vad vi erbjuder

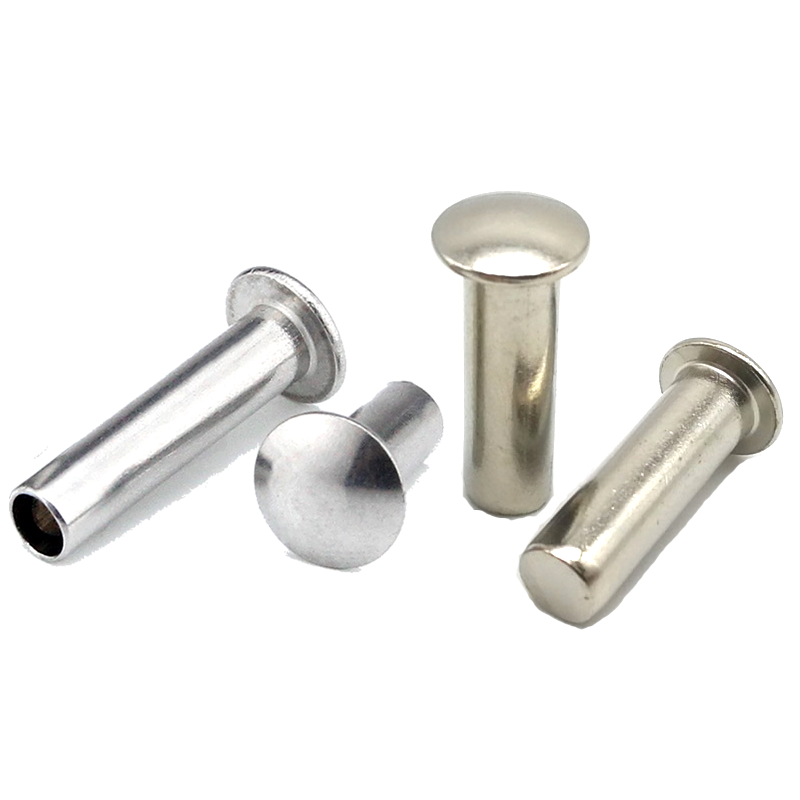

Universella huvudnitarfinns i solid och semi-tubulary design. Helt rörformigt är inte tillgängligt för denna huvudstil på grund av geometrin med medelprofil som inte ger tillräckligt med piplängd för korrekt utvidgning.

Vilken design att välja:

Fast– Hela skaftet är solidt. Maximal skjuv- och draghållfasthet. Används för strukturella applikationer, bärande fogar och sammansättningar där fel inte är ett alternativ. Högre inställningskraft krävs.

Halvrörformig– Ett hålrum i svansen minskar inställningskraften med 70 %. Använd för produktion av stora volymer, tunna material och sammansättningar där du vill skydda det omgivande materialet. 80–90 % fast hållfasthet.

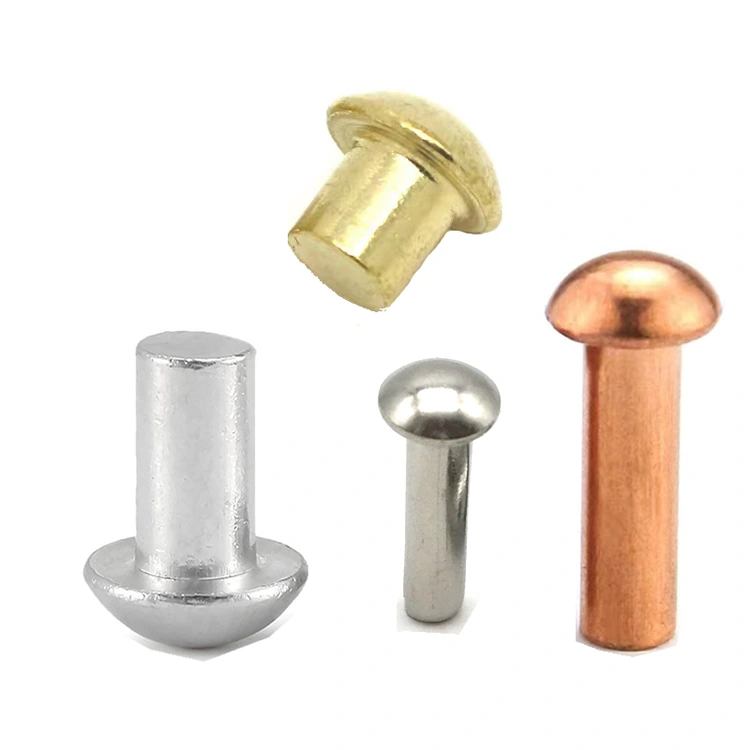

Material tillgängligt:Lågkolhaltigt stål, rostfritt stål (304/316), mässing (C2680), koppar (C11000), aluminium (5052/5056)

Avslutar:Förzinkad, svartoxiderad, passiverad, lackerad, nickelpläterad, antik, eloxerad, slät – beroende på material.

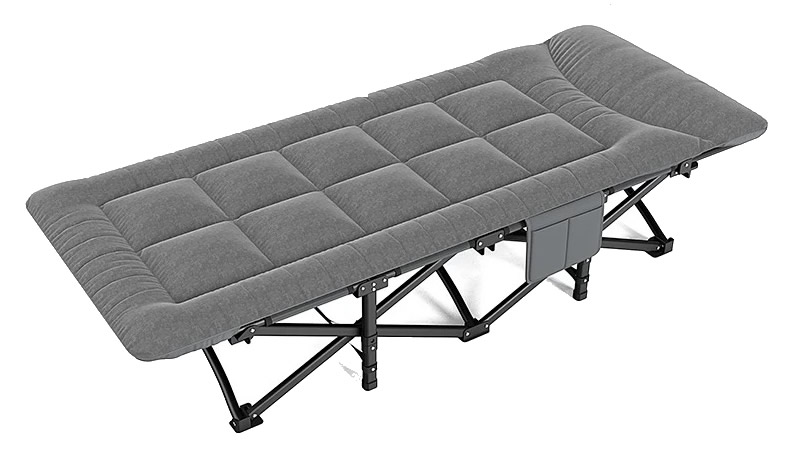

En riktig applikation – Fällbar tältsängsram

En tillverkare av bärbara campingsängar använde nitar med runda huvuden för sax-gångjärnslederna. Det runda huvudet var för smalt – under belastning drog huvudet genom det tunnväggiga stålröret. Tillverkaren provade nitar med fackverkshuvud – de fungerade, men det breda huvudet såg skrymmande och industriellt ut på en konsumentprodukt. De behövde en nit med mer lageryta än runt huvud men ett renare utseende än fackverkshuvud – något som skulle hålla säkert utan att förstöra produktens utseende.

Nuote Metals levererade förzinkat stål, universalhuvud-halvrörsnitar – 5,0 mm skaft, 10,5 mm universalhuvud, 14,0 mm piplängd. Det universella huvudet gav den extra lagerarea som behövdes för att förhindra genomdragning – 10,5 mm huvuddiametern gav en 38 % ökning av lagerytan jämfört med det ursprungliga runda huvudet. Den släta, avrundade profilen såg ren och färdig ut. Det halvrörformiga hålrummet höll låg inställningskraft, vilket förhindrade förvrängning av det tunnväggiga röret.

Tillverkaren testade 500 nitar över 250 bäddar. Efter 5 000 vikcykler med 120 kg last, ingen genomdragning, ingen lossning, ingen skada. De beställer nu universella huvudnitar i satser om 150 000 stycken årligen.

Hur de är specificerade – vi gör det enkelt

Universella huvudnitar är specialtillverkade efter dina exakta krav. Här är vad vi behöver för att få din specifikation rätt.

Måtten vi behöver:

• Skaftdiameter – 1,5 mm till 8,0 mm. Det här är den del som går genom ditt hål.
• Huvuddiameter – vanligtvis 2,0–2,2× skaftdiameter, men vi kan justera för att matcha dina krav på lagerytan.
• Huvudhöjd – vi kommer att rekommendera baserat på dina krav på frigång.
• Total längd – vi beräknar detta utifrån din materialstapeltjocklek.

De val du gör:

• Material – stål, rostfritt, mässing, koppar eller aluminium
• Design – solid eller halvrörformig
• Ytbehandling – zink, passiverad, lackad, nickel, anodiserad, antik, etc.

Om du inte är säker på huvudets diameter eller höjd:Skicka oss en bild på din montering eller en provdel. Vi kommer att rekommendera de optimala universella huvuddimensionerna för din applikation. Vi tar inte betalt för ingenjörsrådgivning.

Exempel ledtid: 5–10 dagar för standardspecifikationer. Specialverktyg: 15–20 dagar.

Den universella huvudprofilen – balanserad, mångsidig, pålitlig

Det universella huvudet är den mest mångsidiga huvudstilen vi gör – och den mest förlåtande. Det fungerar i nästan alla applikationer, varför det ofta är standardvalet för ingenjörer som inte är säkra på vilken huvudstil som ska specificeras.

Vad gör det universella huvudet annorlunda:

Den balanserade profilen– Det universella huvudet är avsiktligt utformat för att vara "mellanvägen." Tillräckligt brett för att förhindra genomdragning i de flesta material, tillräckligt lågt för att undvika att det fastnar och tillräckligt rundat för att se färdigt ut på konsumentprodukter.

Den släta, avrundade toppen– Till skillnad från den vassa kanten på ett fackverkshuvud eller den framträdande kupolen på ett runt huvud, har universalhuvudet en jämn, kontinuerlig radie från mitten till kanten. Detta minskar fastsättningen och ger den ett professionellt utseende.

Den generösa lagerytan– Med 2,0–2,2 gånger skaftdiametern ger universalhuvudet betydligt mer lageryta än ett runt huvud – tillräckligt för de flesta sammansättningar av blandade material.

Hur vi gör det konsekvent:

Precisionskurs –The universal head profile is cut into our carbide dies with a specific crown radius and edge angle. Varje nit får samma profil.

Koncentricitetskontroll –Huvudet måste vara centrerat på skaftet inom ±0,10 mm. Off-center huvuden minskar lagereffektiviteten och ser fel ut.

Ytfinish– Våra stansar är polerade till spegelfinish för att ge ett rent, fläckfritt huvud.

Resultatet:Universalhuvuden som fungerar i blandade material, ser professionella ut och sätts pålitligt – batch efter batch.

Vad vi kontrollerar – och varför universella huvuden behöver konsekvent kontroll

Universalhuvuden är inte den svåraste huvudstilen att göra – det vill säga runt huvud. Men de behöver konsekvent kontroll eftersom deras "mellanvägs"-design innebär att de används i det bredaste utbudet av applikationer. En avvikelse som kan vara acceptabel på ett runt huvud (används endast på metall) kan orsaka problem på ett universalhuvud (används på blandade material).

Här är vad vi tittar på:

• Skaftdiameter – ±0,05 mm. Om skaftet är för löst i hålet kommer niten att luta. Om den är för tät kommer den inte att sätta in. Vi kontrollerar detta innan produktionen startar och övervakar det under hela körningen.
• Huvudets diameter – ±0,15 mm. Lagerytan är hela anledningen till att du valde universalhuvud. Om huvudet är underdimensionerat tappar du bärighet. Om den är överdimensionerad kanske den inte passar ditt utrymme.
• Huvudhöjd – ±0,10 mm. För högt och det hakar. För kort, och det ser fel ut. Vi kontrollerar detta på varje batch.
• Koncentricitet – ±0,10 mm. Ett snedställt huvud minskar lagereffektiviteten. Det ser också fel ut – och universalhuvuden syns ofta på konsumentprodukter.
• Cavity depth (semi‑tubular) – 45–55% of barrel length. För grunt och inställningskraften förblir hög. För djupt, och clinchen är svag.
• Total längd – ±0,15 mm. Måste matcha din materialstapeltjocklek för korrekt clinch-bildning.

Hur vi upptäcker problem tidigt:

Din försändelse – vad vi skickar till dig

När dina universella huvudnitar anländer kommer de med en fullständig förteckning över vad som gjordes och hur det verifierades.

Vad du hittar i lådan:

• Nitar i förseglade polypåsar – Märkt med artikelnummer, batchnummer och kvantitet. Inga lösa delar, inga gissningar.
• Material certificate – Chemical composition and tensile properties from the original coil. Spårbar till värmenumret.
• Inspektionsblad – Faktiska mått på 10 nitar från din batch. Inte bara "inom toleransen" - de faktiska siffrorna vi mätte.
• Finish certifikat – Om dina nitar är pläterade eller belagda inkluderar vi XRF-tjockleksverifiering.
• Överensstämmelsedokument – ​​Undertecknat av vår QA-chef, med ett unikt batchnummer för spårbarhet.

Varför detta är viktigt:Om ett fältfel någonsin inträffar har du uppgifterna för att spåra det tillbaka till den exakta spolen av material och den exakta produktionskörningen. Vi behåller kopior i fem år – men vi rekommenderar att du behåller dina också.

Certifierad till:ISO 9001:2015, RoHS, REACH

Där de används

• Hopfällbara sängar och möbler – Sax-gångjärnsförband, ramenheter, vridpunkter
• Hårdvara – Portgångjärn, spärrar, dörrbeslag, stängselkomponenter
• Bostadsprodukter – Fönsterbeslag, skåpbeslag, dekorativa sammansättningar
• Fordon – Inredning, panelenheter, säteskomponenter
• Industriell utrustning – Maskinskydd, kontrollpaneler
• Elektronik – Kapslingar, chassi
• Allmän tillverkning – Varje montering där du inte är säker på vilken huvudstil du ska välja

Tre frågor vi svarar ofta på

F1: Vad är skillnaden mellan ett universalhuvud och ett runt huvud? De ser likadana ut.

S: Universalhuvudet är bredare (2,0–2,2× skaftdiameter mot 1,6–1,8×) och något lägre än ett runt huvud. Den har också en mer kontinuerlig, avrundad profil – mindre av en distinkt kupol. Den visuella skillnaden är subtil, men den funktionella skillnaden är verklig: universalhuvudet ger mer lageryta för att förhindra genomdragning i blandade material. För metall-till-metall-enheter med täta hål, är runt huvud fortfarande det bättre valet. För blandade material är universalhuvud det säkrare alternativet.

F2: Vilken design ska jag välja – solid eller semi-tubular?

A:Halvrörsnitär standardvalet för de flesta applikationer – 80–90 % av solid styrka vid 25–30 % av inställningskraften. Väljasolid nitnär du behöver maximal styrka för strukturella, bärande enheter. Helt rörformigt är inte tillgängligt för universalhuvudet på grund av geometrin hos huvudet med medelprofil. Alla tre utföranden är tillgängliga med samma universella huvudprofil.

F3: Vilket är det bästa materialet för universella huvudnitar i utomhusapplikationer?

S: För utomhusapplikationer rekommenderar vi rostfritt stål (304 eller 316) med passiverad finish för permanent korrosionsbeständighet. 304 är tillräckligt för allmän exponering utomhus (regn, fuktighet). 316 rekommenderas för kust- eller saltstänkmiljöer. Om du arbetar med en snävare budget, ger zinkpläterat stål med gulkromat 96 timmars motstånd mot saltstänk – lämpligt för skyddad utomhusbruk. I den hopfällbara sänglådan ovan valde kunden förzinkat stål eftersom sängarna användes inomhus (campingtält) och enstaka exponering utomhus var begränsad.
