Ihåliga nitar i stål

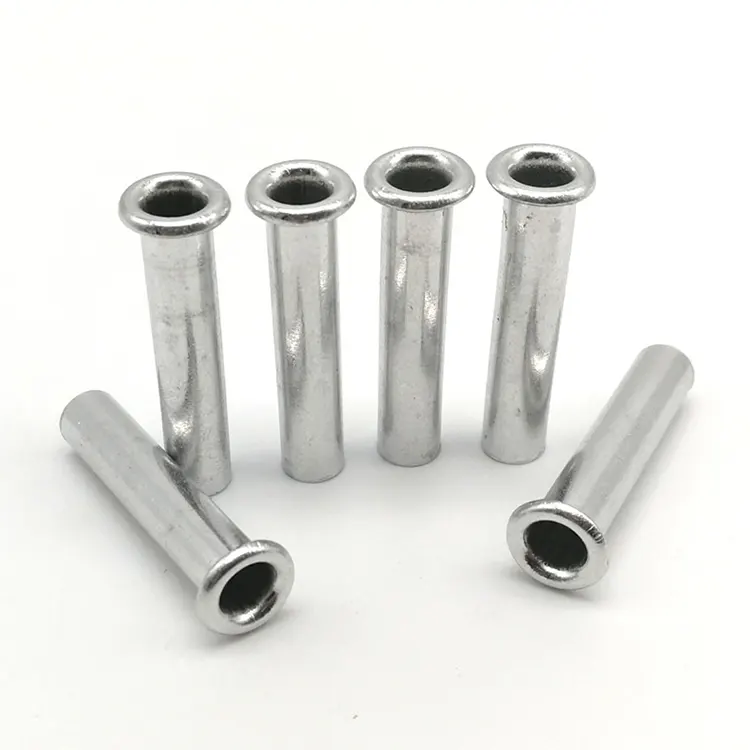

Ihåliga nitar i stålär helt ihåliga fästelement med ett centralt hål. Till skillnad från solida eller semi-tubulära nitar har ihåliga nitar en tunn vägg som lutar utåt under installationen med minimal kraft – vanligtvis 15–20 % av vad en solid nit kräver. De är det starkaste och mest kostnadseffektiva alternativet i familjen ihåliga nitar.

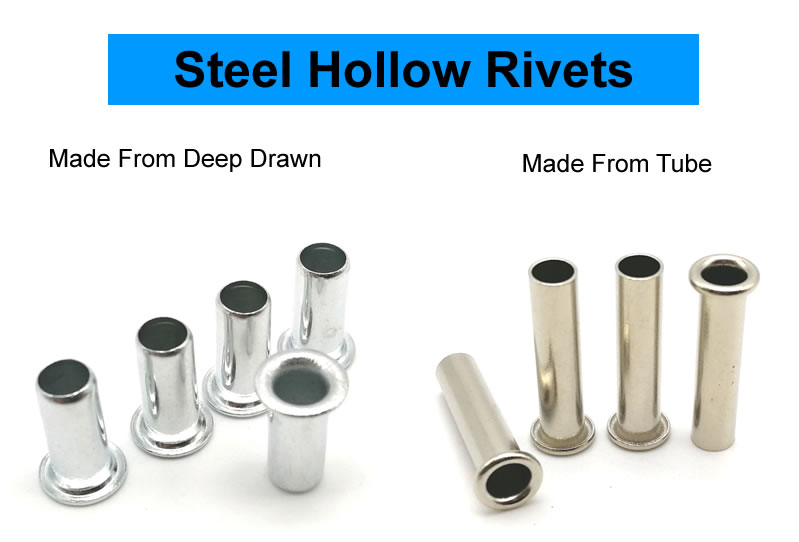

Vi erbjuder två tillverkningsvägar för dem, och valet beror på dina specifika krav:

Rörskärning + rubrik– Vi börjar med stålrörsmaterial, kapar det till längden och formar huvudet i ena änden. Kostnadseffektivt för större diametrar och tjockare väggar, med snabbare ledtider för verktyg.

Djupteckning från ark– Vi börjar med stålplåt och formar niten genom progressiv dragning. Ger en sömlös konstruktion i ett stycke med konsekvent väggtjocklek och en slät inre borrning, idealisk för tunnare väggar och snävare toleranser.

Vi granskar din ritning och rekommenderar den optimala tillverkningsvägen vid offertstadiet.

Rörskärning vs. djupdragning – vilken process är rätt för dig?

Om du är osäker på vilken process som är rätt för din ansökan, skicka oss din ritning. Vi kommer att granska och rekommendera den optimala metoden – utan kostnad.

Tillgängliga ytbehandlingar

Vi erbjuder flera ytfinishar för ihåliga stålnitar för att matcha dina applikationskrav:

En riktig applikation – Hantverksfigurer av trä

En tillverkare av handgjorda träfigurer och dekorativa hantverk behövde ett lågkraftigt fästelement för att fästa rörliga armar och tillbehör. Varje statyett krävde 9 ihåliga nitar – 3 för varje armled och 3 för dekorativa fästen. De tidigare skruvarna lossnade med tiden och kunden ville ha ett permanent fäste som inte skulle splittra det mjuka träet vid installationen.

Vi levererade ihåliga nitar i förzinkat stål – 2,5 mm skaft, 5,0 mm runt huvud, 4,0 mm piplängd. Den ihåliga designen blossade ut med minimal kraft – ingen klyvning av det mjuka träet. Förzinkningen gav korrosionsskydd för långtidsvisning. Kunden testade 500 figurer (4 500 nitar). Efter 5 000 rörelsecykler, noll lossning, noll splittringar. De beställer nu våra ihåliga nitar i omgångar om 200 000 stycken årligen.

Hur vi tillverkar ihåliga nitar – två vägar

Rutt 1: Rörklippning + kurs

1. Inköp av rörlager – Certifierat stålrör från godkända bruk. Varje batch levereras med ett brukstestcertifikat och värmenummer.

2. Inkommande materialinspektion – Rörmaterialet kontrolleras för ytterdiameter (±0,02 mm), väggtjocklek och materialsammansättning.

3. Skärning av rör – Röret skärs till exakt ämneslängd.

4. Rubrik – Det avskurna rörämnet placeras i en rubrikpress. En karbidform bildar huvudet i ena änden.

5. Trimning – Blixten runt huvudkanten tas bort.

6. Tumling – Mikrogradar elimineras.

7. Plätering eller beläggning – Zink, nickel, svartoxid eller andra ytbehandlingar appliceras enligt specifikationen.

8. Slutbesiktning – 100% optisk sortering. AQL-prov manuellt verifierat.

Rutt 2: Djupritning från ark

1. Plåtupphandling – Certifierad stålplåt från godkända bruk.

2. Inkommande materialinspektion – Plåtlager kontrolleras med avseende på tjocklek och materialsammansättning.

3. Progressiv djupdragning – Arket matas in i en överföringspress med en multistations progressiv form. I en enda kontinuerlig sekvens tömmer formen en skiva, drar den in i en kopp, fördjupar den till slutlig längd på fatet och genomborrar botten för att skapa den ihåliga borrningen.

4. Flänsning – Flänsen är formad platt och parallell.

5. Tumling – Mikrogradar elimineras.

6. Plätering eller beläggning – Appliceras enligt specifikation.

7. Slutbesiktning – 100% optisk sortering. AQL-prov manuellt verifierat.

Provledtid: 5–7 dagar standard; anpassade verktyg: 15–20 dagar.

Vår kvalitetskontrollprocess

Vi följer ett skiktat inspektionssystem för varje parti av ihåliga stålnitar – från inkommande material till färdig produkt.

Inkommande materialbesiktning– Rör- eller plåtlager kontrolleras för dimensioner och materialsammansättning. Allt material utanför specifikationen avvisas.

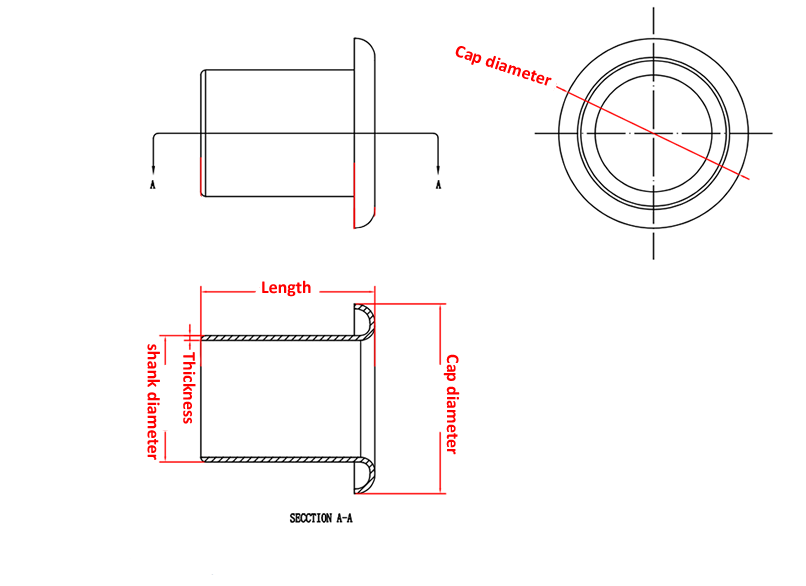

Installation och första inspektion– När verktyget är installerat undersöks de första 10 nitarna under förstoring för ytdefekter. Varje dimension – innerdiameter, yttre fläns, cylinderlängd och flänstjocklek – mäts på en optisk komparator.

Övervakning under process– Under massproduktion drar operatörer 5 nitar var 500:e bit. Kritiska dimensioner kontrolleras med digitala bromsok. Varje drift utanför toleransen utlöser ett omedelbart pressstopp och verktygsjustering.

Clinch-verifiering– Var 2 000:e bit sätter vi in ​​3 nitar i ett prov av ditt faktiska material. Den rullade clinchen inspekteras för symmetri, täthet och sprickfri bildning.

Pläteringsverifiering– Tjocklek kontrollerad med XRF (om tillämpligt).

Slutlig utgående besiktning– Varje nit passerar genom en optisk sorteringsmaskin med höghastighetskameror. Avslag matas automatiskt ut. Efter sortering verifieras ett slumpmässigt AQL-prov (nivå II, 1.0) manuellt.

Alla inspektionsprotokoll bevaras i fem år och ingår i varje försändelse.

Arbeta med kunder över hela världen

Vi arbetar med tillverkare över hela Nordamerika, Europa och Asien – från trähantverkstillverkare till billeverantörer till industriutrustningstillverkare. Bilderna ovan visar några av våra värdefulla partners som besöker vår anläggning, samarbetar i skräddarsydda projekt och delar med sig av sina erfarenheter av ihåliga stålnitar.

Vi upprätthåller full spårbarhet och kvalitetsdokumentation för varje batch:

• Materialcertifikat – Bruksprovningscertifikat spårbara till originalspole
• Dimensionella inspektionsrapporter – Faktiska mätningar från varje batch
• Pläteringsverifiering – tjocklek och kvalitet dokumenterad
• Intyg om överensstämmelse – Signerad, batchspårbar

Tre frågor vi svarar ofta på

F: "Vad är skillnaden mellan ihåliga stålnitar och halvrörsnitar av stål?"

S: En ihålig stålnit är helt ihålig – hela pipan är en tunn vägg som blossar utåt under härdningen. Ahalvrörsnit av stålhar en grund hålighet (45–55 % av fatets längd) med en tjockare vägg. Ihåliga nitar kräver minsta inställningskraft (15–20 % av fast material) och är idealiska för mjuka material, tunna paneler och lätta sammansättningar. Halvrörformade nitar ger mer styrka (80–90 % av soliditeten) och är bättre för allmänna applikationer där du behöver en balans mellan styrka och låg inställningskraft.

F: "Vilken tillverkningsprocess ska jag välja – rörskärning eller djupdragning?"

S: Valet beror på din ansökan. Rörkapning + rubrik är idealisk för större diametrar, tjockare väggar och snabbare ledtider för verktyg. Djupdragning från plåt är bättre för tunnare väggar, snävare toleranser och krav på sömlösa hål. Om du är osäker, skicka oss din ritning. Vi granskar din ansökan och rekommenderar den optimala metoden – utan kostnad.

F: "Hur kan jag förhindra att mina ihåliga stålnitar spricker under härdningen?"

S: Sprickbildning under härdning är ett av de vanligaste problemen vi hör om. Här är de troliga orsakerna och lösningarna:

Orsak 1:Pipans längd är för kort. Om pipan inte sträcker sig 1,0–1,5 mm utanför din materialtjocklek, bottnar den ihåliga delen och spricker. Lösning: Mät din totala stapeltjocklek – vi kommer att justera pipans längd på din nästa beställning.

Orsak 2:Inställningskraften är för hög. Ihåliga nitar behöver bara 15–20 % av kraften som krävs för solida nitar. Om din press är inställd för högt spricker den tunna väggen snarare än att den blossar ut. Lösning: Minska inställningskraften med 30–40 % och testa igen.

Orsak 3:Hålstorleken är för snäv. Om hålet är underdimensionerat, komprimeras pipan för mycket. Lösning: Öka hålstorleken till skaftdiameter + 0,15–0,20 mm.

Orsak 4:Materialet är för hårt. Ihåliga nitar av stål härdar om din presshastighet är för hög eller om verktygen är slitna. Lösning: Vi använder polerade hårdmetallformar och kontrollerade utvidgningshastigheter specifikt för dem. Om du upplever sprickor, skicka oss ett prov på dina spruckna nitar och din materialstapel. Vi kommer att analysera felet och rekommendera en specifik åtgärd – utan kostnad.
