Stämpling av små delar

I en värld av metallformning erbjuder storlek unika utmaningar. Stämpling av små delar – komponenter som bara mäter några millimeter eller väger bråkdelar av ett gram – kräver specialutrustning, verktyg och processkontroll. En liten grad eller en dimensionsförskjutning på 0,02 mm kan göra en hel batch oanvändbar.

Nuote Metalshar dedikerade produktionslinjer specifikt förstämpling av små delar. Våra pressar, matningar och matriser är optimerade för miniatyrkomponenter som används i elektronik, medicinsk utrustning, urtillverkning och precisionssystem för fordon. Vi tillverkar stansade små delar med hastigheter upp till 1 200 slag per minut, med toleranser som hålls till ±0,01 mm.

Vad är stämpling av små delar?

Stämpling av små delarär metallkomponenter som typiskt kännetecknas av:

Maximal dimension – Under 30 mm i alla riktningar

Materialtjocklek - Vanligtvis 0,1 mm till 1,5 mm

Vikt – Ofta mindre än 5 gram

Komplexitet – kan inkludera flera böjar, genomborrade hål, präglade detaljer eller myntade ytor

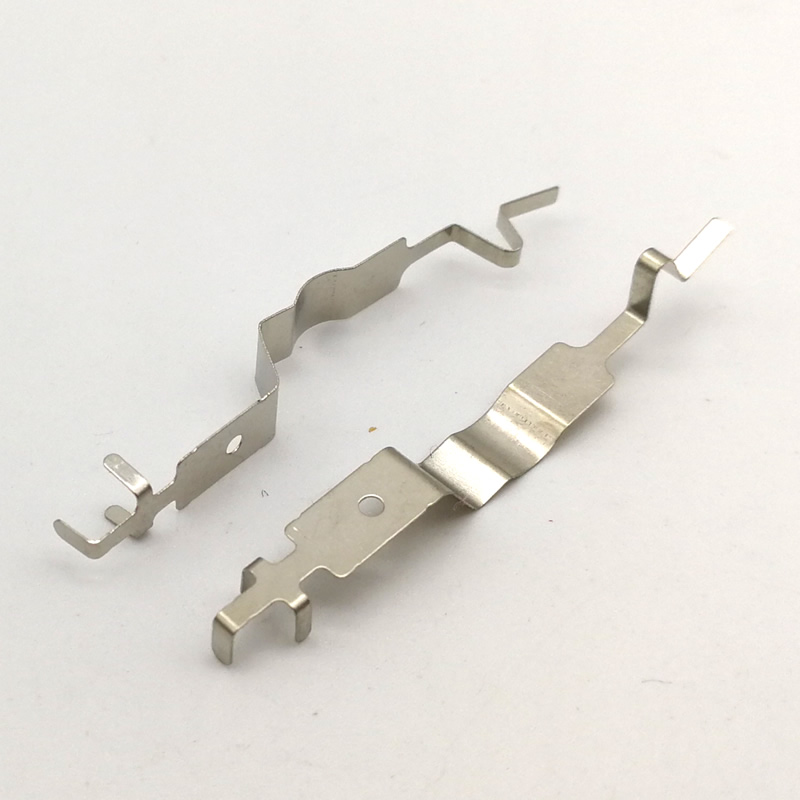

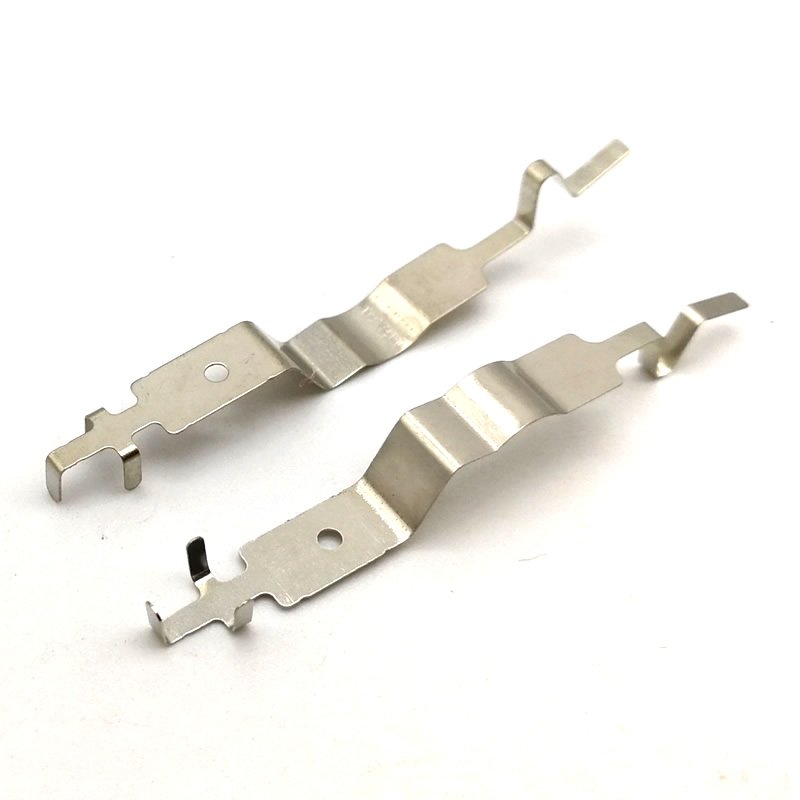

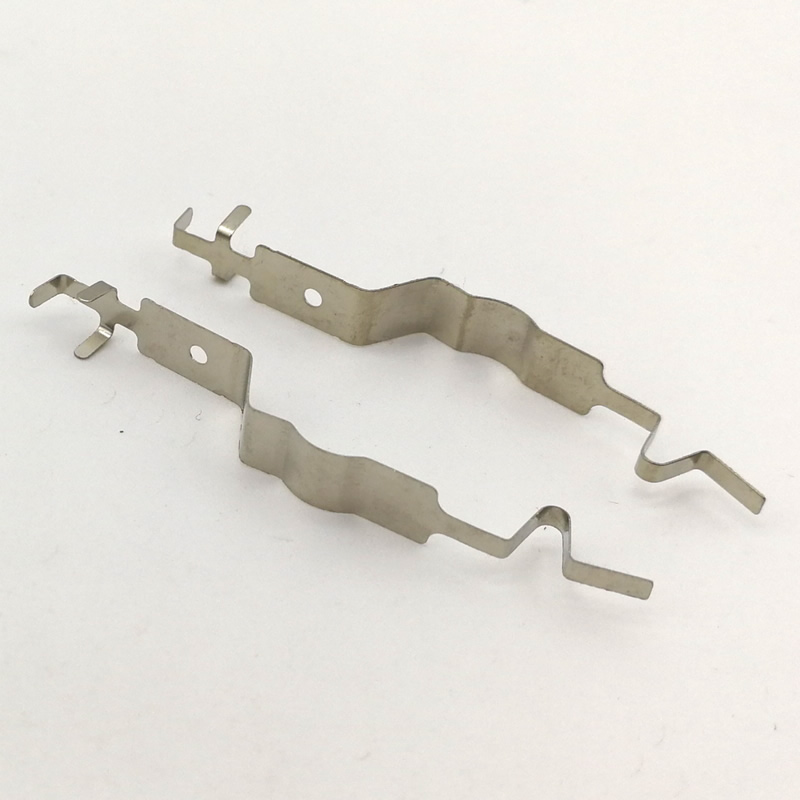

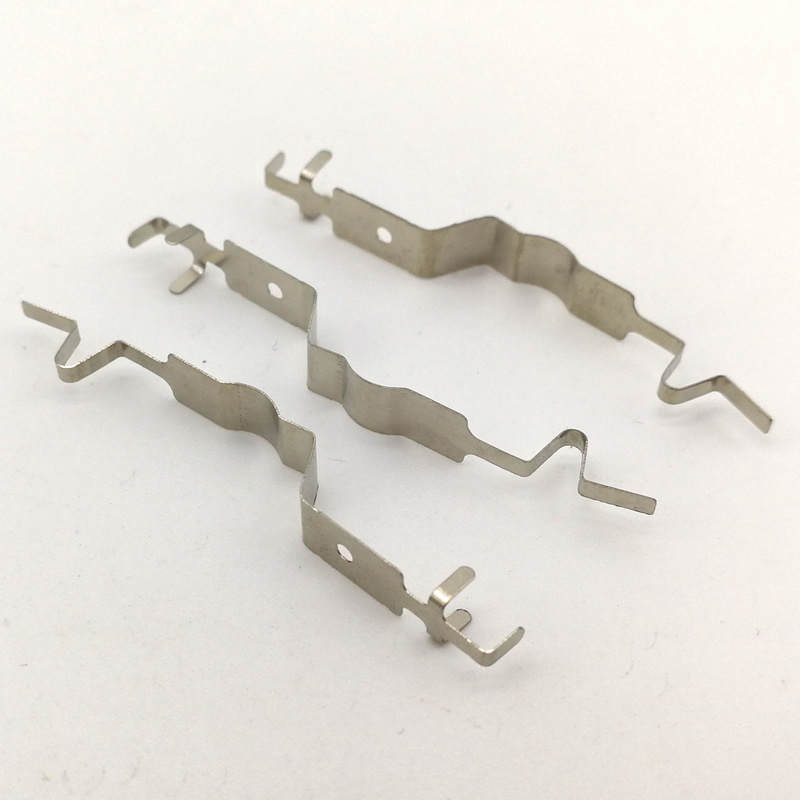

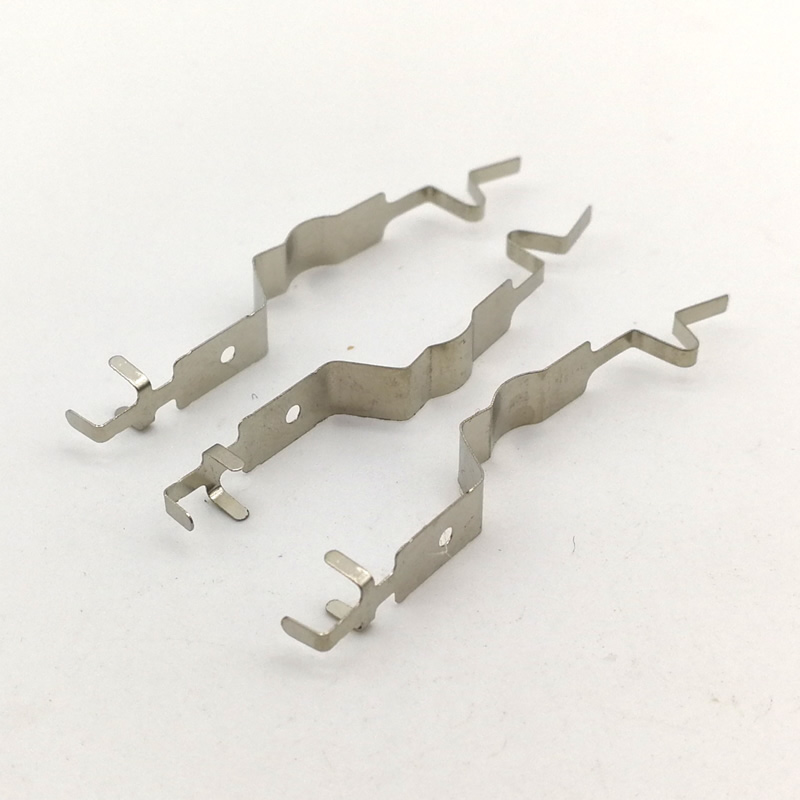

Exempel på stämpling av små delar inkluderar kontaktstift, fjäderkontakter, skärmkåpor, batteripoler, klocklänkar, sensorfästen och kirurgiska instrumentspetsar.

Ekonomin avstämplade delarär unika. Medan styckepriset är lågt, är verktyget tätt (många hålrum per form), och kvalitetskraven är exceptionellt höga. Nuote Metals har förfinat processen för att leverera tillförlitlighet i stor skala.

Varför välja Nuote Metals för stämpling av små delar?

Specialiserade pressar för smådelar

Standard stämplingspressar är inte idealiska förstämplande delar. Nuote Metals driver höghastighetsprecisionspressar med:

Korta slaglängder – 10 mm till 30 mm (minskar lufttid, ökar SPM)

Vibrationsdämpade ramar – Upprätthåller stansinriktningen vid höga hastigheter

Servomatningar med ±0,02 mm noggrannhet – viktigt för tunn, smal spole

In-die-sensorer – Upptäck felmatningar, delutkastning och verktygsslitage

Verktyg designat för miniatyrfunktioner

Våra dör förstämpling av små delaranvända:

Mikroslipade hårdmetallstansar – Diametrar så små som 0,3 mm

Volframkarbidskär – Tål slitage under höga cykler

Positiv delutkastning – Luft- eller fjäderstift förhindrar fastsättning

Optiska verifieringsstationer – In-die kameror för kritiska dimensioner

Renrum och hanteringsprotokoll

Små delar går lätt bort eller förorenas.Nuote Metalsupprätthåller:

Dedikerade förpackningslinjer för små delar – Antistatiska brickor, tejp-och-rulle eller anpassade påsar

Magnetiska och vibrerande matare – För automatisk räkning och packning

100 % visuell inspektion – Förstorad för ytdefekter som är osynliga för blotta ögat

Kontrollera videon för att se hur vi gör stämplingsdelar

Tekniska specifikationer för stämpling av små delar

Materialalternativ

Dimensionsmöjligheter för stämpling av små delar

Nuote Metalsuppnår följande toleranser påstämpling av små delar.

Produktionshastigheter och volymer

Notera:stämpling av små delarvid lägre volymer kan vara mer ekonomiskt med laserskärning eller kemisk etsning.Nuote Metalsger processrekommendationer vid offert.

Typiska formkonfigurationer för stämpling av små delar

Vianvänder flerradsformar för hög volymstämplande delar, vilket minskar bandavfall och ökar produktionen per pressslag.

Tillämpningar av stämpling av små delar

Nuote Metalsförnödenheterstämplande liten dels till industrier där precision i miniatyrskala är uppdragskritisk.

Elektronik och kontakter

USB- och HDMI-kontaktstift (mässing eller fosforbrons)

SIM-korthållarkontakter (rostfritt stål, nickelpläterade)

Batterifjäderkontakter för wearables

Avskärmande fingrar och jordklämmor (berylliumkoppar)

Blyramar för sensorer och lysdioder

Medicinsk utrustning

Kirurgisk häftapparat städ och kassettkomponenter

Dentala verktygsspetsar (rostfria, vassa kanter)

Implanterbara enhetskontakter (titan eller 316L rostfritt)

Låsringar för kateternav

Diagnostiska testremskontakter (guldpläterade)

Fordon och elbilar

Säkringsdosans anslutningar (tennpläterad mässing)

Kabelkabelklämmor (fjäderstål)

Sensormonteringsfästen (tunna rostfria)

Laddningsportkontaktblad

Samlingsskenor för batterihanteringssystem (litet format)

Urmakeri och mikromekanik

Gear tågbroar (mässing)

Handinställande skaft (stämplade ämnen för vidare bearbetning)

Fodral fjäderklämmor

Rörelse distansringar

Konsumentprodukter

Hörlursladdningskontakter (guldpläterade rostfria)

Drönarmotormonteringsplattor (aluminium)

Fjärrkontroll batteriterminaler

Blixtlåsreglage och dragflikar (litet stansat stål)

Spännekomponenter för ryggsäckar

Kvalitetssäkring för stämpling av smådelar – EEAT i praktiken

Nuote Metalstillämpar specialiserade kvalitetsprotokoll för miniatyrkomponenter.

Erfarenhet av Micro-Tooling

Våra verktygstillverkare har årtionden av erfarenhet av att slipa stansar så små som 0,3 mm i diameter. Vi använder tråd-EDM och jiggslipning för att uppnå stansavstånd på 5–8 % per sida – avgörande för ren klippning av tunna material utan grader.

Expertis inom högförstoringsinspektion

Standardmätverktyg är otillräckliga för att stämpla små delar. Nuote Metals använder:

Synmätningssystem – 100x förstoring med submikronupplösning

Keyence lasermikrometrar – Beröringsfri mätning vid 1 000 avläsningar/sekund

Svepelektronmikroskopi (SEM) – För felanalys och kantkvalitetsverifiering (utlokaliserad vid behov)

Auktoritet genom industristandarder

Vårstämpling av små delarfölja:

ISO 9001:2015 – Kvalitetsledning

IPC-610 – Acceptans av elektroniska sammansättningar (för anslutnings- och kontaktdelar)

RoHS & REACH – Materialöverensstämmelse för elektronik

IATF 16949 – Bilkvalitet (tillgänglig för bildelar)

Förtroende genom 100 % automatiserad inspektion

För kritisk stämpling av små delar,Nuote Metalsimplementerar:

In-die optiska sensorer – Verifiera delnärvaro och grundläggande geometri vid 1 200 SPM

Synsortering efter stämpel – Avvisar delar med dimensions- eller ytdefekter

Tape-and-reel med automatisk räkning – Säkerställer exakta kvantiteter utan att sakna bitar

Vanliga utmaningar vid stämpling av smådelar och hur Nuote Metals löser dem

Vanliga frågor om stämpling av små delar

Nedan följer de vanligaste tekniska förfrågningarna som kommer in tilloss angåendestämplande delar.

F1: Vilken är den minsta storleken på stämpling av små delar som Nuote Metals kan producera?

S: Nuote Metals har producerat stansade små delar så små som 0,8 mm i längd och 0,3 mm i bredd, med en materialtjocklek på 0,1 mm. Det praktiska minimumet beror på egenskapens komplexitet. För en enkel platt bricka eller kontaktdyna kan vi stansa delar ner till 0,5 mm diameter med hjälp av hårdmetallverktyg och höghastighetspressar. För delar som kräver hål är den minsta håldiametern 0,2 mm (materialtjocklek ≤0,15 mm). För delar med böjar eller formade egenskaper är den minsta delstorleken cirka 1,5 mm i valfri dimension för att möjliggöra verktygsspel. Om dina stämplande smådelar är mindre än dessa gränser kan Nuote Metals rekommendera alternativa processer som fotokemisk etsning (PCM) eller lasermikrobearbetning. Vi uppmuntrar dig att skicka in din ritning för en genomförbarhetsgranskning – våra ingenjörer kommer att ge råd om stämpling är tekniskt och ekonomiskt lönsamt.

F2: Hur kontrollerar Nuote Metals grader vid stämpling av små delar, speciellt när delar kommer att hanteras eller i kontakt med känsliga komponenter?

S: Gradkontroll är det främsta kvalitetsproblemet för stämpling av små delar.Nuote Metalsanvänder ett tillvägagångssätt i tre nivåer. För det första, optimerade stansavstånd: för tunna material (under 0,3 mm) bibehåller vi hål-till-stans-spel på endast 3–5 % per sida, vilket dramatiskt minskar gradbildning men kräver hårdmetallstansar för att förhindra slitage. För det andra, vass verktygsunderhåll: vi spårar antalet stansslag och byter ut eller slipar om stansarna var 500 000 till 2 000 000 slag beroende på materialets nötningsförmåga. För det tredje, sekundär gradning för kritiska stansning av små delar: vi erbjuder vibrerande trumling med keramiska eller plastmaterial, som ger en jämn kantradie på 0,01–0,03 mm och tar bort grader ner till ≤0,01 mm höjd. För delar som inte tål några detekterbara grader (t.ex. medicinska blad eller elektriska kontakter som inte får repa matchande ytor), erbjuder vi elektropolering (för rostfritt stål) eller mikroslipblästring. Ange din högsta tillåtna gradhöjd på ritningen, så kommer Nuote Metals att välja lämplig process.

F3: Vilken är den typiska ledtiden för verktyg och första prover av stämpling av små delar?

A: Ledtider förstämpling av små delarberor på delens komplexitet och formkonstruktionen. För enkla platta delar (brickor, clips, terminaler) som kan använda flerradsdynor med 2–4 stationer, levererar Nuote Metals vanligtvis de första proverna inom 15–20 arbetsdagar efter ritningsgodkännande. För komplex stämpling av små delar med flera böjar, myntnings- och håltagningsfunktioner som kräver progressiva stansar med 8–15 stationer, varierar ledtiden för verktyg från 25–35 arbetsdagar. Vi erbjuder en snabb service (ytterligare 30 % verktygsavgift) som minskar ledtiden med 7–10 dagar. Efter verktygsgodkännande tillhandahåller vi 20 gratis provbitar för kundinspektion. Produktionsledtiden för stämpling av smådelar är vanligtvis 10–15 arbetsdagar för beställningar på upp till 500 000 stycken, förutsatt att plätering eller sekundära operationer är standard. Kontakta Nuote Metals med din delritning för en specifik tidslinje.

F4: Hur förpackas stämpling av små delar för att förhindra förlust eller skada under frakt? Kan du tillhandahålla tejp-och-rulle för automatiserad montering?

S: Ja, Nuote Metals erbjuder flera förpackningsalternativ förstämplande delar. För manuell montering eller användning i låg volym tillhandahåller vi antistatiska polypåsar med värmeförseglade förslutningar och torkmedel, vanligtvis förpackade i 1 000–10 000 stycken per påse (beroende på delstorlek). För automatisk plock-och-place-montering erbjuder vi tejp-och-rulle-förpackningar enligt EIA-481-standarder—tillgängliga för delar så små som 1,0 mm x 1,0 mm. Vår tejp-och-rulle-service inkluderar antistatisk bärtejp, täcktejp med kontrollerad avdragningskraft och plastrullar i 7-tums eller 13-tums diametrar. För mycket små eller ömtåliga stämplande smådelar erbjuder vi även våffelbrickor (JEDEC-standard) med individuella fickor för att förhindra att delar rör vid varandra. För beställningar av stora volymer kan vi tillhandahålla bulkförpackningar med automatisk räkning och märkning. Ange din föredragna förpackningsmetod vid offerttillfället – det tillkommer vanligtvis ingen extra kostnad för tejp-och-rulle för beställningar över 50 000 stycken.

Varför samarbeta med Nuote Metals för stämpling av delar?

Producerarstämplande delari stor skala kräver specialiserad expertis som allmänna stämplingsbutiker inte kan tillhandahålla. Nuote Metals erbjuder:

Presshastigheter till 1 200 SPM – Optimerad för miniatyrdelar

Toleranser till ±0,01 mm – Verifierad genom synmätning

Material så tunna som 0,1 mm – Från fjäderstål till berylliumkoppar

Flerradsverktyg – Upp till 16 hålrum per slag för plana delar

In-die och post-stamp inspektion – 100% synsortering tillgänglig

Tejp-och-rulle-förpackning – redo för automatisk montering

Prototyptjänst – Mjuka verktyg för validering med låg volym

Gratis DFM-feedback – Vi identifierar potentiella problem innan verktyg

KontaktaNuote Metalsidag för att skicka in din ritning eller diskutera dinstämpling av små delarkrav.
