Precisionsstämpling av metall

Från fästena som håller din bils motor på plats till terminalerna som ansluter telefonens batteri,precisionsstämpling av metallkomponenter finns överallt. De är metallbitarna som ger form, struktur och funktion till de produkter vi använder varje dag. På Nuote Metals producerar vi dessa komponenter i miljontals – exakt, konsekvent och kostnadseffektivt.

Vad är Precision Metal Stamping?

Det är en tillverkningsprocess som formar metallkomponenter genom att mata spole eller plåt genom en stanspress försedd med specialtillverkade stansar. Pressen applicerar hög kraft för att skära, böja, forma eller genomborra metallen till en färdig form – ofta i ett enda slag eller en progressiv sekvens.

Till skillnad från gjutning eller smide kräver stämpling inte smältning av materialet. Den formar metall i rumstemperatur genom kallformning, vilket bevarar materialets ursprungliga mekaniska egenskaper. Resultatet är en komponent som är stark, dimensionellt noggrann och redo för montering – utan extra kostnad eller tid för sekundär bearbetning.

Precisionsstämpling av metall kan producera enkla delar – en platt bricka med ett hål i mitten – eller komplexa komponenter – ett djupdraget hus med flera böjar, genomborrade hål och präglade detaljer. Komplexiteten beror på formkonstruktionen och antalet operationer som utförs i varje pressslag.

Stämpling kontra alternativa processer – varför stämpling vinner

När du behöver tillverka metalldelar i stora mängder är stämpling ofta den mest effektiva metoden som finns.

När formen väl är gjord är marginalkostnaden för varje ytterligare del mycket låg. Detta gör stämpling till det idealiska valet för produktionsserier på 10 000 stycken och uppåt.

Vår stämplingskapacitet – pressar, material och processer

Tryck på Kapacitet

Vi driver en modern stämplingsanläggning med pressar från 25 ton till 200 ton. Detta sortiment gör att vi kan hantera allt från känsliga elektroniska komponenter till större strukturella bildelar.

Materialalternativ

Stämplingsprocesser tillgängliga

Dimensionella toleranser

Vi håller snäva toleranser baserat på materialtjocklek och detaljgeometri. För de flesta funktioner bibehåller vi ±0,05 mm för hålpositioner, ämneskonturer och böjvinklar. Precisionstoleranser ner till ±0,01 mm finns tillgängliga på begäran.

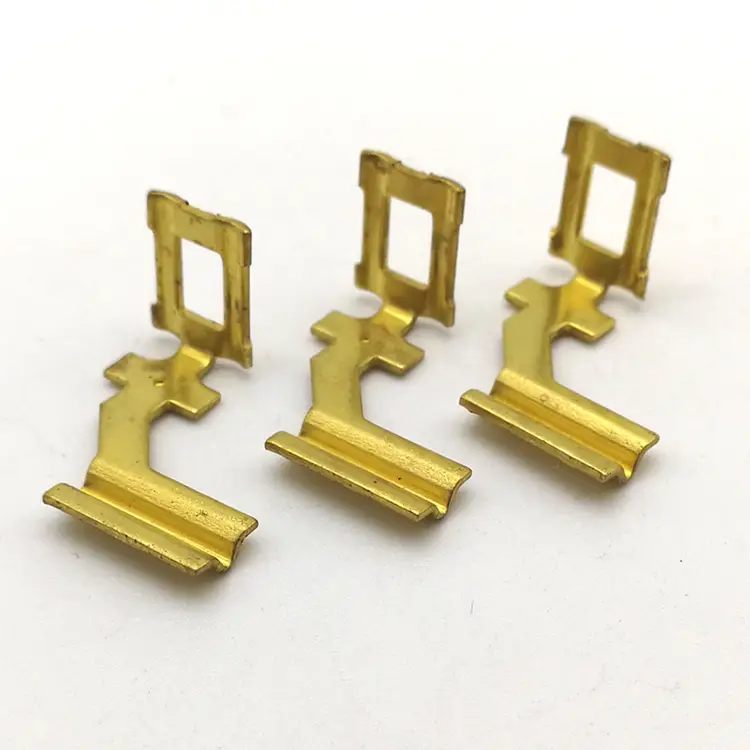

En riktig applikation – batteriterminal för elbilstillverkare

En tillverkare av batteripaket för elbilar behövde en terminalkomponent med hög volym för sina anslutningar mellan cell och samlingsskena. Terminalen krävde flera genomborrade hål inom ±0,05 mm position, en 90° böjning med en snäv radie och en myntad kontaktyta för konsekvent elektrisk prestanda. Den årliga volymen var 500 000 stycken – för många för CNC-bearbetning, för komplex för en enkel stansmatris.

Vi designade en progressiv form med nio stationer: genomborra pilothål, blankning av den yttre konturen, mynta kontaktytan, böjning och slutlig cutoff. Den progressiva formen går med 80 slag per minut, vilket ger färdiga terminaler redo för plätering. Kunden fick de första proverna på 18 dagar och tillverkningsdelar på 30 dagar. Efter 18 månaders produktion har formen producerat över 1,5 miljoner terminaler med nolldimensionella avslag.

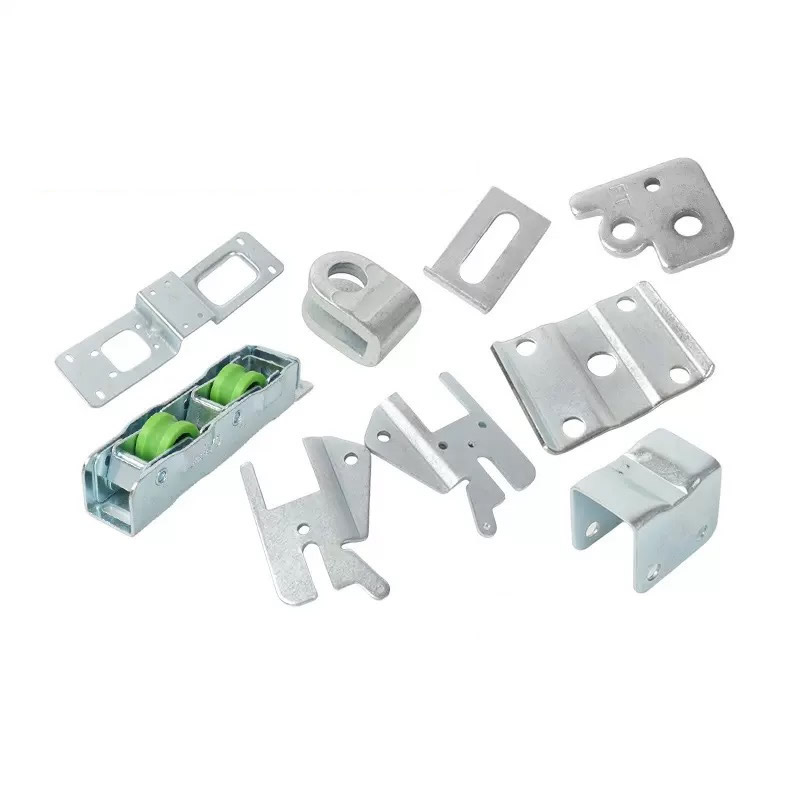

Var den används

Precisionsmetallstansningskomponenter finns i praktiskt taget alla branscher:

• Bil– Fästen, kapslingar, kopplingar, sensorhus, säkerhetsbälteskomponenter, delar av avgassystem
• Elektronik– Avskärmning av burkar, plintar, kontakter, kontakter, kylflänsar
• Medicinsk utrustning– Komponenter för kirurgiska instrument, höljen för diagnostisk utrustning, höljen för implanterbara enheter
• Flyg och rymd– Fästen, fästelement, höljen, inredningsdetaljer
• Förnybar energi– Monteringsklämmor för solpaneler, komponenter i batterihöljet, växelriktarchassi
• VVS– Kanalkomponenter, fläkthus, kontrollpaneler
• Möbler och hårdvara– Gångjärn, fästen, kopplingar, dekorativa detaljer
• Telekommunikation– Skärmningskomponenter, kontakthus, basstationsutrustningsdelar

Hur vi tillverkar stämplingskomponenter – från design till leverans

Steg 1: Design och DFM-granskning

Du tillhandahåller en 2D-ritning eller 3D-modell (STEP, IGES eller PDF). Våra ingenjörer granskar designen för tillverkningsbarhet – kontrollera radier, toleranser, materialtjocklek och böjriktningar. Vi ger DFM-feedback inom 2–3 arbetsdagar för att minska verktygskostnaderna och förbättra delarnas prestanda.

Steg 2: Verktygsdesign och tillverkning

Vi designar och tillverkar våra egna präglingsverktyg internt. Denna vertikala integration ger oss snabbare ledtider, lägre verktygskostnader och fullständig kvalitetskontroll. Val av verktygsstål (D2, A2 eller hårdmetall för hög volym) anpassas till dina material- och volymkrav.

Steg 3: Provtagning och första artikelinspektion

Vi producerar upp till 20 provbitar utan extra kostnad (för godkända verktyg). Vi mäter varje dimension på en optisk komparator och tillhandahåller en fullständig rapport om First Article Inspection (FAI). Du inspekterar och godkänner innan produktionen påbörjas.

Steg 4: Produktion och kvalitetskontroll

Full produktion körs enligt din PO-kvantitet. Inspektioner under processen sker med definierade intervall (var 500–2 000 stycken). Slutligt slumpmässigt urval per AQL (ANSI/ASQ Z1.4). Varje batch är 100 % dimensionellt inspekterad före förpackning.

Steg 5: Sekundär drift och frakt

Vi erbjuder interna och samarbetade sekundära tjänster: gradning, gängning, svetsning, plätering (zink, nickel, tenn), pulverlackering och anodisering. Delar är förpackade enligt din specifikation – bulk, bricka, rulle eller påse – och skickas med fullständig dokumentation.

Kvalitetssäkring – vad vi kontrollerar, varför det är viktigt

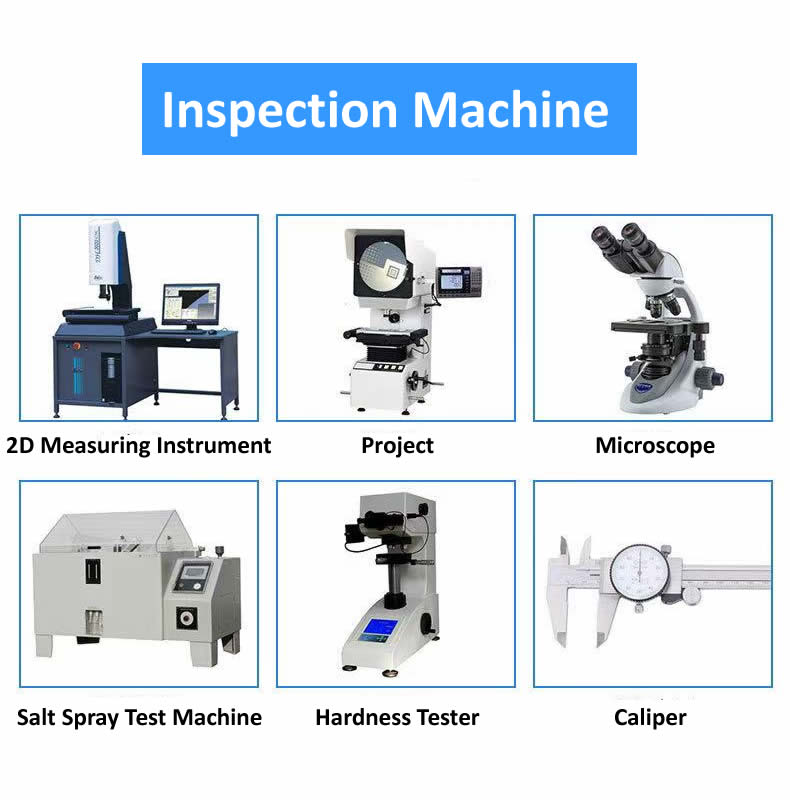

Vår inspektionsutrustning:

• 2.5D bildmätningssystem– Full konturmätning, hålposition, koncentricitet
• Profilprojektor (optisk komparator)– Kavitetsdjup, böjvinkel, kantradie
• Laser mikrometer– Höghastighets, beröringsfri diametermätning
• Rockwell hårdhetstestare– Verifiering av råmaterialhårdhet
• Saltspray testkammare –Korrosionsbeständighetstestning (ASTM B117)
• Spektrometer– Verifiering av materialsammansättning av inkommande spolar

All utrustning kalibreras årligen av ackrediterade laboratorier från tredje part. Kontrollprotokollet bevaras i fem år.

Din beställning – vad vi skickar till dig

När dina precisionsmetallstämplingskomponenter anländer får du en fullständig förteckning över vad som producerades och hur det verifierades.

Vad du hittar i lådan:

• Delar i förseglad förpackning– Märkt med artikelnummer, batchnummer och kvantitet
• Materialcertifikat– Kemisk sammansättning och dragegenskaper från originalspolen
• First Article Inspection (FAI) rapport– Komplett dimensionell verifiering (för nya verktyg)
• Dimensionell inspektionsrapport– Faktiska mätningar från produktionspartiet
• Plätering certifikat– Tjocklek verifierad av XRF (om tillämpligt)
• Intyg om överensstämmelse– Signerad av vår QA-chef, batchspårbar

Certifierad till:ISO 9001:2015, RoHS, REACH

Tre frågor vi svarar ofta på

F: "Vad är den minsta beställningskvantiteten (MOQ) för precisionsstämpling av metall?"

S: För delar som kräver nya dedikerade verktyg är vår typiska MOQ 5 000–10 000 stycken för att amortera verktygskostnader. Vi erbjuder dock flexibla kvantiteter för prototypframställning – så lite som 50–500 stycken med tillfälliga mjuka verktyg eller laserskärning (för plana delar utan böjning). För delar som kan tillverkas med vårt befintliga standardverktygsbibliotek tar vi emot beställningar från 100 stycken. Skicka in din ritning för en skräddarsydd offert. Vi erbjuder också upp till 20 provbitar gratis efter verktygsgodkännande (kunden betalar frakt).

F: "Vad är den typiska ledtiden för precisionsstämpling av metall?"

S: Ledtiderna beror på delens komplexitet och verktygskrav. För enkla delar med engångsverktyg för stansning eller håltagning (sammansatt form) tar tillverkningen av verktyg vanligtvis 15–20 arbetsdagar. De första proverna är tillgängliga 3–5 dagar efter färdigställande av verktyg. För komplexa delar som kräver progressiva formar med flera stationer (böjning, ritning, myntning) varierar ledtiden för verktyg från 25–40 arbetsdagar. Vi erbjuder snabbare verktyg mot en extra avgift. Prototypverktyg (mjuka verktyg med aluminium eller mjukt stål) kan tillverkas på 7–10 dagar för valideringskörningar med låg volym.

F: "Hur kommer jag igång med ett precisionsmetallstämplingsprojekt?"

S: Det är enkelt att komma igång. Skicka oss en 2D-ritning (PDF) eller 3D-modell (STEP, IGES eller SolidWorks) med specificerade dimensioner, toleranser och material. Inkludera din beräknade årliga eller beställningskvantitet och eventuella krav på ytfinish. Med denna information ger vi en budgetoffert inom 24 timmar och en fast offert med verktygsuppdelning inom 3–5 arbetsdagar. För enkla delar kan vi citera från en handskiss eller tydligt fotografi med mått. Vi erbjuder också gratis DFM-analys – vi kommer att granska din design och föreslå förbättringar innan verktyget börjar.

Nuote Metals – Dongguan, Kina. ISO 9001:2015 certifierad. Gratis DFM recension och prover tillgängliga. Kontakta oss med din ritning – vi svarar inom 24 timmar med verktygskostnad, styckepris och ledtid.
