Hur förbereder man ritning för CNC-bearbetningskomponenter?

Hur kan man förbereda tekniska ritningar som dessa för CNC-bearbetning för att påskynda tillverkningsprocessen och minska risken för fel vid överföring av information till CNC-maskinstyrenheten?

Förmågan att rita tekniska ritningar är en grundläggande färdighet för varje ingenjör. Möjligheten att skapa sådana detaljerade vyer gör att vi grafiskt kan representera delar eller hela system på ett lättförståeligt sätt, anger alla dimensioner och toleranser, bibehåller skala och tillhandahåller nödvändiga dimensioner eller vinklar.

Vad ska en teknisk CNC-ritning innehålla?

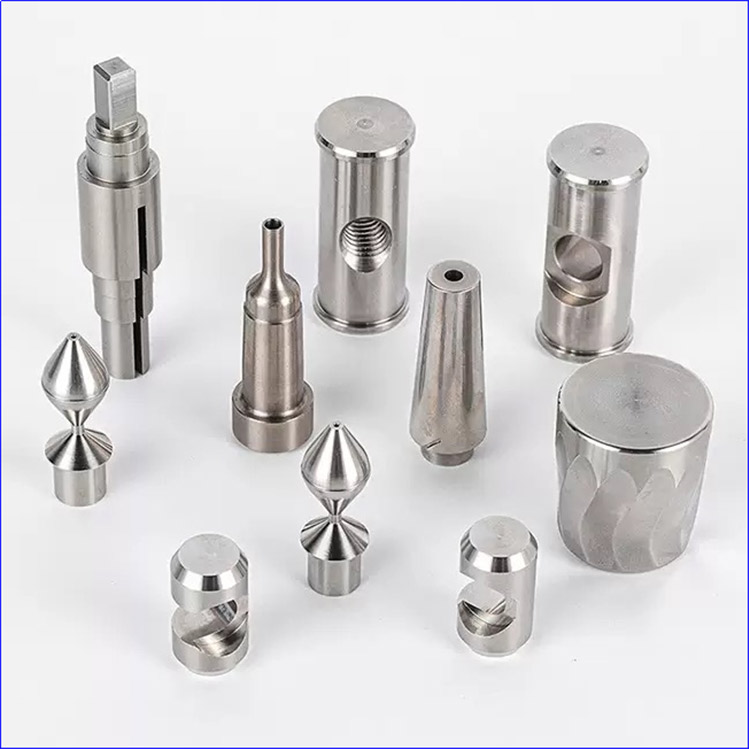

En teknisk ritning som skickas till ett företag med CNC-utrustning (CNC-fräsning eller svarv) beskriver exakt formen på den beställda delen. Den utgör en del av projektets tekniska dokumentation och är nyckelinformation du behöver för att få en bra offert påCNC precisionsbearbetad delproduktion.

Hur man förbereder ett CNC-bearbetningsprojekt och vilken information som ska ingå i sådan dokumentation:

Noggranna förberedelser bör göras för att maximera läsbarheten; till exempel bör åsikter inte överlappa varandra.

Inkludera all nödvändig dimensionsinformation (längd, bredd, djup, vinklar, radier, hål, gängor, etc.) och presentera dem i sikte och med förklaringar; kompletterande information bör lämnas vid behov.

Beskriv alla nödvändiga spår, gängstigning etc. Om något område på ritningen är svårt att identifiera (t.ex. kräver en detaljerad beskrivning), skapa en separat vy och beskriv den i en mer läsbar skala.

Inkludera minst en isometrisk vy av delen som beställs, helst med en skala som överensstämmer med artikelbeskrivningen.

Lägg till en förklaring (t.ex. "Alla mått är i millimeter" eller "En enda bokstav x representerar...").

Ange krav på ytfinish (t.ex. "för ytterligare anodiseringsbehandling").

Inkludera standardtoleransinformation (t.ex. "mindre än 0,1 mm").

På den tekniska ritningen som skickas medCNC-bearbetningbeställning är det bäst att inkludera det nödvändiga materialet (t.ex. "7075 aluminium") eller standarden som används för att producera denna specifika tekniska ritning (om du är bekant med delens design kan denna tillhandahållas). Inkludera även ISO-standarden (t.ex. den erforderliga ytfinishen, fastställd från minnet).

Denna lista är relativt lång, men en erfaren ritare eller ingenjör kommer automatiskt att inkludera denna information i ritningen.

Om någon information saknas kommer ett professionellt CNC-bearbetningsföretag som Nuote Metals att märka och begära förtydliganden. Tveka inte attkontakta ossför hjälp.

Oavsett i vilket format tekniska ritningar för CNC-bearbetning levereras bör de vara läsbara och noggrant granskade. Detta gör det inte bara enklare att läsa de tekniska ritningarna utan också undviker senare problem vid överföring av informationen i ritningarna till CAD-programvara eller omvandling av den till G-koden som används av CNC-maskiner.

I vilket format ska tekniska ritningar levereras?

Ur kundens, estimerande teamets eller teamet som slutligen utför beställningen, är det optimala formatet en 3D CAD-fil eller en fil som genereras av sådan programvara, helst i ett vektorformat (till exempel sparad som en PDF).

Detta format möjliggör snabba överföringar mellan datorer och informerar omedelbart företagets personal som är involverad i CNC-bearbetning om ytterligare konverteringsprissättning krävs.

Det möjliggör också snabb överföring av partiella data till CAD-programvara och ytterligare konvertering till G-kod som kan förstås av CNC-maskinen.

Varför noggrant förbereda tekniska ritningar?

Anledningen är enkel: att minimera risken för fel som kan leda till felaktig tillverkning av det beställdaCNC svarvdelar. Ofta kan en enda felspecificerad dimension resultera i att en hel sats av delar smälts om eller genomgår kostsam vidarebearbetning.

Dessutom är de flesta företag specialiserade påCNC-bearbetningstjänsterbetrakta tekniska ritningar som nyckeldokument för efterföljande arbete.

Även om delinformation i CAD-filer är lättare att överföra till CNC-maskinens styrenhet, fungerar specifika data om dimensioner eller interna egenskaper i tekniska ritningar som en utgångspunkt och en referens under korrekthetsverifieringsprocessen.

Detta är avgörande, särskilt när man arbetar med ett stort antal element. Om ett enskilt värde är felaktigt kan hela projektet påverkas, vilket kräver revideringar och/eller omstarter.

På Nuote Metals granskar vi noggrant varje teknisk ritning för ett projekt. Vi verifierar att alla dimensioner är läsbara och att den beställda delen kan tillverkas utifrån detta dokument. Naturligtvis förser vi också kunder med prover baserade på ritningarna för att säkerställa genomförbarheten av deldesignen.
