Stryknitar med platt huvud

En nit med platt huvud kräver inte försänkning. Den sitter cirka 0,8–1,2 mm över ytan – tillräckligt lågt för monteringar med begränsat spelrum, men utan det extra bearbetningssteget med ett försänkt huvud. Det är det praktiska lågprofilfästet.

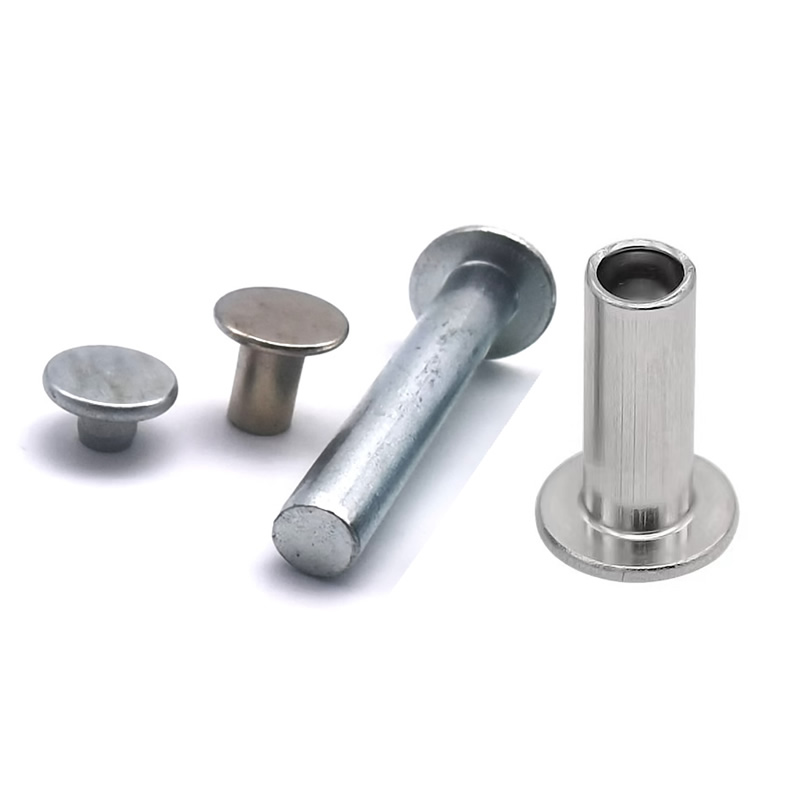

Nitar med platt huvud av järnta den praktiska designen och lägg till den viktigaste egenskapen för industriell produktion: kostnadseffektivitet. Lågkolhaltigt stål är det starkaste materialet per spenderad dollar, vilket gör det till standardvalet för tillverkning av stora volymer. Järn är starkt, det är prisvärt och med rätt finish fungerar det i de flesta miljöer.

Om din budget är knapp och din produktionsvolym är hög är nitar med platt järn det logiska svaret.

Järn vs. stål – ett snabbt förtydligande

Inom fästelementsindustrin avser "järn" och "stål" i allmänhet samma produkt - en nit tillverkad av lågkolhaltigt stål (1008, Q195, SPCC-kvaliteter). Termen "järn" är historisk; "stål" är mer exakt. På Nuote Metals använder vi båda. Materialet är detsamma. Skillnaden är söktermen – och sidan du läser finns eftersom vissa kunder söker efter "järn", andra efter "stål".

Varför järn är viktigt:Den levererar 400–500 MPa draghållfasthet till den lägsta kostnaden av något vanligt nitmaterial. Det är kombinationen som håller industriella produktionslinjer lönsamma.

Solid kontra halvrörformig – Välj rätt design

Nitar med platt huvud av järnfinns i två utföranden.

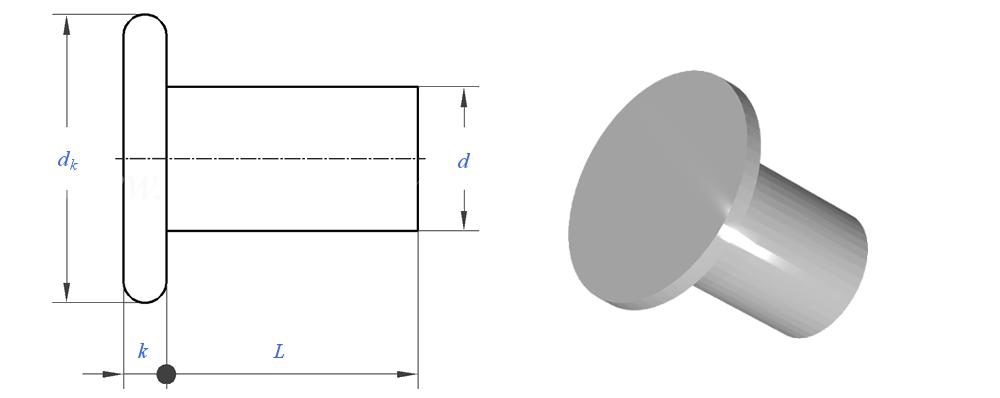

En rejäl nitär helt solid – hela skaftet deformeras under installationen, vilket ger maximal skjuv- och draghållfasthet. Detta är det rätta valet för strukturella fogar, bärande sammansättningar och applikationer där fel inte är ett alternativ. Solida järnnitar i enkelskjuvning ger cirka 38 000 psi.

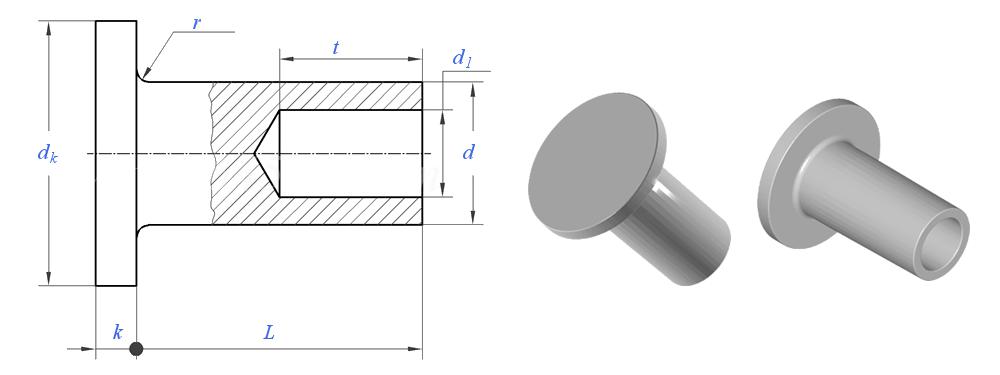

En semi-tubulär nithar en grund hålighet vid svansen (45–55 % av pipans längd). Endast den tunna väggen av denna ihåliga sektion rullar utåt under installationen, vilket kräver cirka 70 % mindre inställningskraft. Den behåller 80–90 % av solid nitstyrka, men installeras mycket snabbare och är skonsammare mot tunna eller ömtåliga material.

Välj fastför konstruktionsfogar där maximal styrka krävs.Välj halvrörformigför högvolymproduktion, tunna material och snabbare monteringslinjer.

En verklig applikation – Industriell transportörsrammontering

En tillverkare av tunga transportörsystem behövde ett lågpris, höghållfast fästelement för montering av stålramsektioner. Ramarna utsattes för kontinuerliga vibrationer och tunga belastningar – tidigare halvrörsnitar lossnade med tiden. Kunden behövde ett permanent fästelement som inte skulle lossna under vibrationer, till ett pris som var rimligt för produktion av stora volymer.

Vi levererade solida nitar av förzinkat järn med platt huvud – 6,0 mm skaft, 11,0 mm huvud, 20,0 mm total längd. Den solida konstruktionen gav permanent spännkraft som inte lossnade vid vibrationer. Det platta huvudet satt lågt på ramytan och rensade intilliggande komponenter. Förzinkningen gav korrosionsskydd för den industriella miljön. Kunden testade 500 nitar över 100 transportörsektioner. Efter 12 månaders kontinuerlig drift, noll lossning, noll fel. De beställer nu järnnitar med platt huvud i omgångar om 300 000 stycken årligen.

Där järnnitar med platt huvud används

Platta järnnitar används i ett brett utbud av tunga och industriella applikationer:

• Industriell utrustning – Maskinramar, transportörsystem, strukturella anslutningar
• Möbeltillverkning – Kraftiga ramar, gångjärnsenheter, industriella hyllor
• Fordon – Ramkomponenter, upphängningsdelar, konstruktionsenheter
• Konstruktion – Stålkonstruktionsanslutningar, arkitektonisk hårdvara
• Rälskomponenter – Strukturella anslutningar, panelmontage
• Grindar och staket – Metallgrindar, anslutningar av staketpaneler
• Jordbruksutrustning – Redskapsaggregat, ramkopplingar

Material och ytbehandlingar – vad vi erbjuder

Material:Lågkolhaltigt stål (1008 / Q195 / SPCC). Draghållfasthet: 400–500 MPa.

Tillgängliga ytbehandlingar:

Om din applikation är kontinuerligt våt eller i kustnära miljö, rekommenderar vi att du byter till rostfria nitar med platt huvud. Till allt annat fungerar strykjärn med rätt finish.

Om Nuote Metals – Företag och Nitproduktion

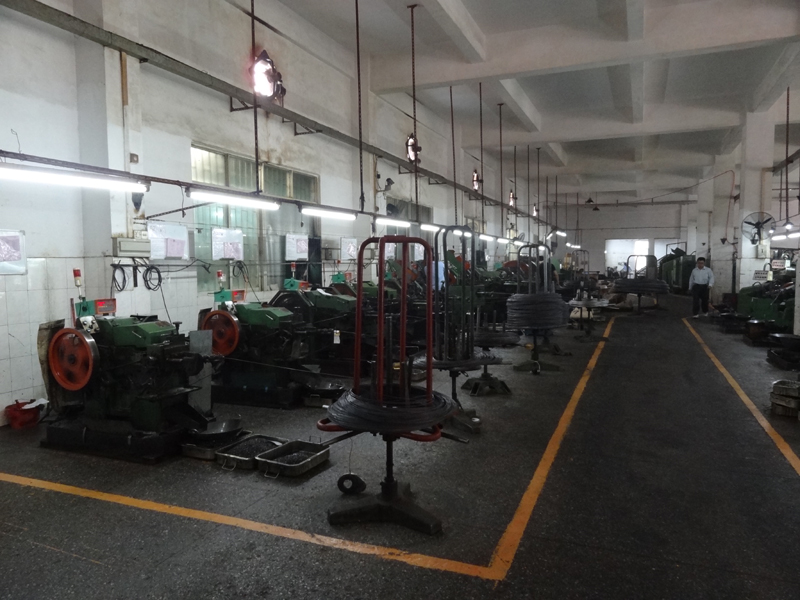

Vi är en Dongguan-baserad tillverkare av fästelement med över ett decenniums erfarenhet av kall styrning. Vår anläggning kör 45 maskiner med kallt huvud som kan producera nitar från 0,8 mm till 10 mm i diameter, i både solida och semi-tubulära konstruktioner. Vi håller ±0,05 mm toleranser på standardmått och lagerför över 3 000 storlekar för snabb provtagning och produktion.

Vi skickar till tillverkare i Nordamerika, Europa, Asien och utanför.

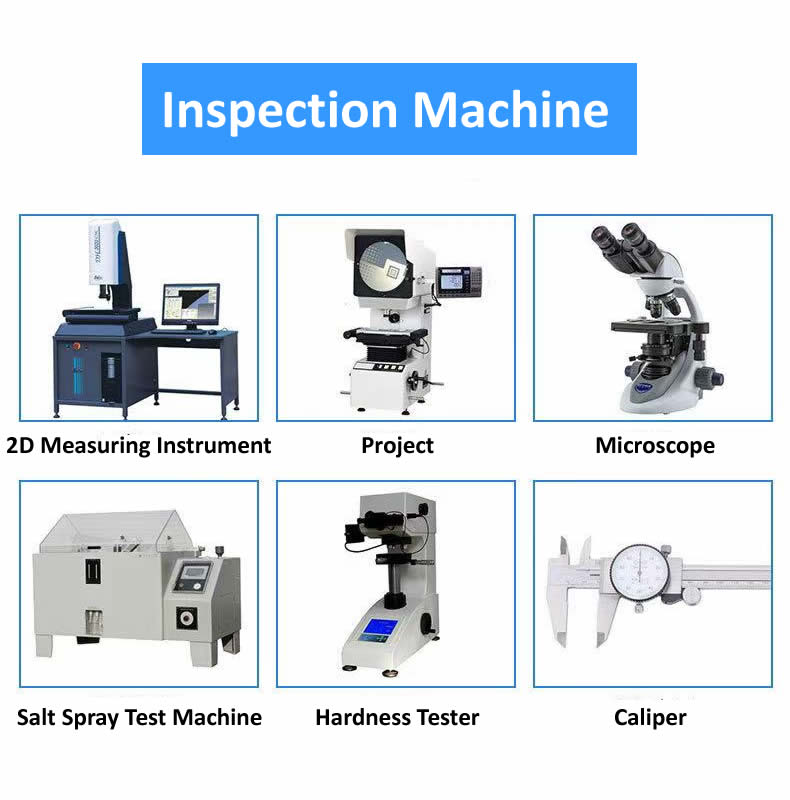

Vår inspektionsutrustning – hur vi verifierar kvalitet

Vi förlitar oss inte på stickprov. Varje parti av järnnitar med platt huvud verifieras med hjälp av kalibrerad inspektionsutrustning:

Laser mikrometer– Höghastighets, beröringsfri skaftdiameter, mätning till ±0,02 mm

Optisk komparator (profilprojektor)– Inspektion av huvudets geometri, diameter, höjd och profil

2.5D bildmätningssystem– Full konturmätning och koncentricitetsverifiering

Rockwell hårdhetstestare– Verifiering av råmaterial och färdig produkts hårdhet

Spektrometer– Verifiering av materialsammansättning

Saltspray testkammare– Korrosionsbeständighetstestning (ASTM B117) vid behov

XRF tjockleksmätare– Verifiering av pläteringstjocklek

All utrustning kalibreras årligen av ackrediterade tredjepartslaboratorier. Inspektionsprotokoll bevaras i fem år och ingår i varje försändelse.

Tre frågor vi svarar ofta på

F: "Kan jag få prover för testning - vad är ledtiden och kostnaden?"

A: Ja. För standard lagerförda specifikationer är prover gratis – du betalar endast frakt. Provets ledtid är 5–7 dagar för standardstorlekar. För anpassade storlekar eller anpassade verktyg, kontakta vårt säljteam för provkostnad och tidslinje.

F: "Vilken är din minsta beställningskvantitet (MOQ) för järnnitar med platt huvud?"

S: Vår standard MOQ för järnnitar med platt huvud är 20 000 stycken. Detta gäller standardstorlekar och ytbehandlingar. För anpassade storlekar, speciella ytbehandlingar eller icke-standardiserade huvuddimensioner kan MOQ vara högre – vanligtvis 50 000 stycken – på grund av verktygs- och installationskostnader. Vi rekommenderar att du börjar med en provorder på 20 000 stycken för att validera nitarna i din produktionslinje innan du bestämmer dig för större volymer. För kunder med årliga volymer som överstiger 500 000 stycken erbjuder vi volymrabatter och sändningslagerarrangemang. Kontakta vårt säljteam med dina specifika krav – vi ger en tydlig offert med MOQ, ledtid och prissättning.

F: "Vilken är den rekommenderade inställningskraften för järnnitar med platt huvud – och hur justerar jag den för olika tjocklekar?"

S: För en 5 mm solid järnnit med platt huvud är den rekommenderade inställningskraften cirka 3,5 ton. För semi-tubular sjunker den till cirka 1,0–1,2 ton – 70 % mindre. Som en allmän regel ökar inställningskraften med skaftdiametern. För tjockare materialstaplar, använd en cylinderlängd som är 1,5–2,0 mm längre än din totala materialtjocklek. Om du är osäker, börja med en provbit och justera presstrycket tills clinchen formas rent utan att spricka. Vi kan rekommendera optimala inställningskrafter för din specifika nitstorlek och materialtjocklek – skicka oss dina specifikationer.
