Metallstämpling med hög precision

När din design kräver funktioner mätt i mikron eller böjningsvinklar som hålls till en halv grad, räcker det inte med konventionell stämpling.Metallstämpling med hög precisionkombinerar avancerad pressteknik, hårdmetallverktyg och rigorös processkontroll för att leverera komponenter som uppfyller krävande specifikationer – del efter del, över miljontals cykler.

Nuote Metalsspecialiserar sig på metallstämpling med hög precision för industrier inklusive medicinsk utrustning, flygkontakter, fordonssensorer och elektronik. Den här guiden förklarar våra möjligheter, kvalitetssystem och transparenta tillvägagångssätt för precisionstillverkning.

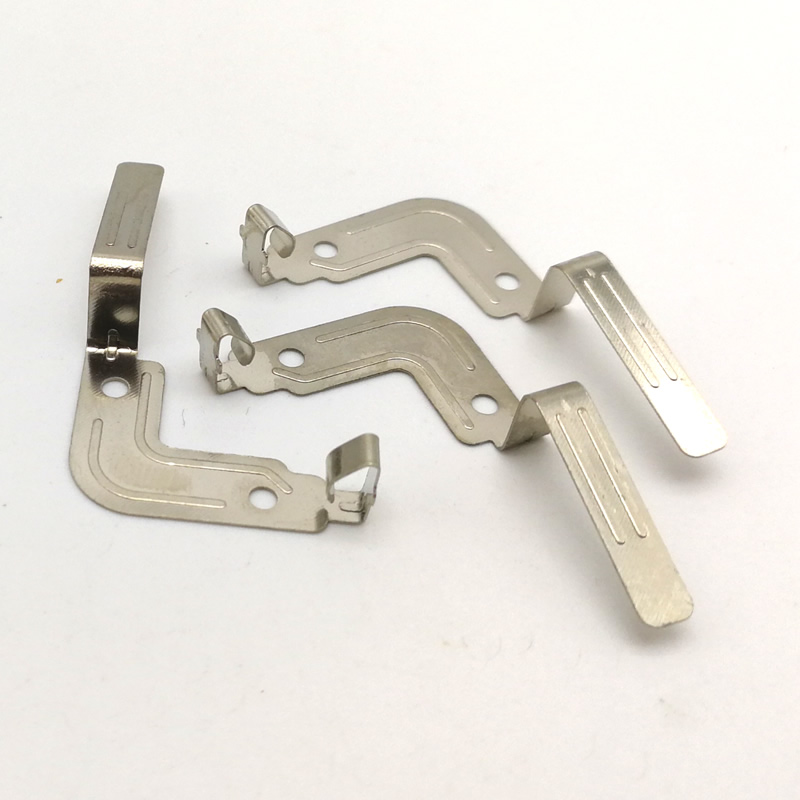

Verkliga tillämpningar av vår precisionsstämpling

Fall 1 – Medicinsk sensorhus

En tillverkare av medicintekniska produkter behövde ett hölje av rostfritt stål med en kritisk planhet på 0,05 mm över 40 mm längd. Med hjälp av metallstämpling med hög precision producerade vi 200 000 enheter med en Cpk på 1,33 på planhetskaraktäristiken. Kunden klarade FDA-inspektionen utan några fynd relaterade till våra delar.

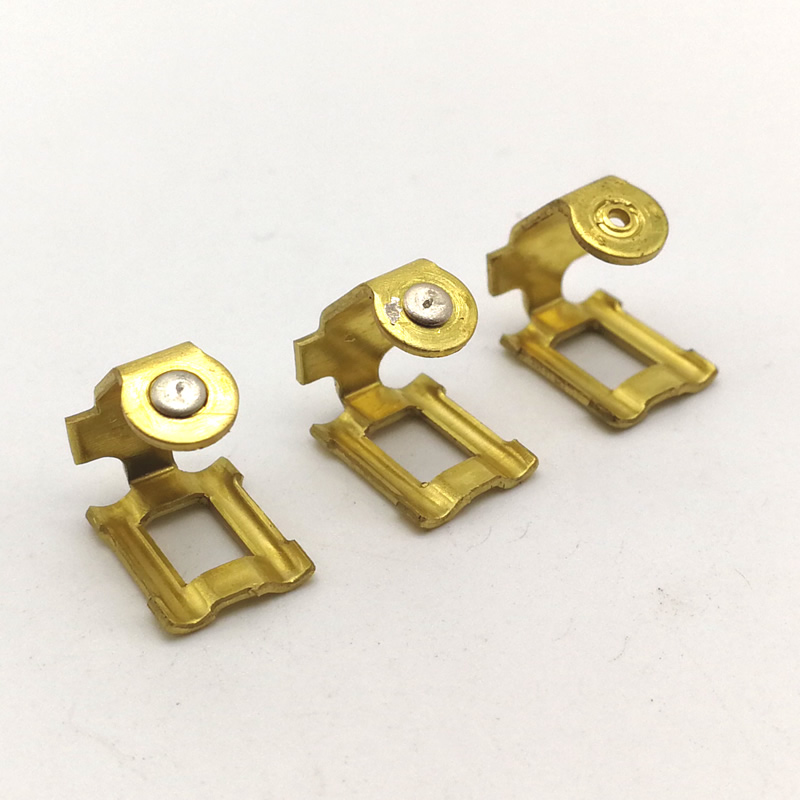

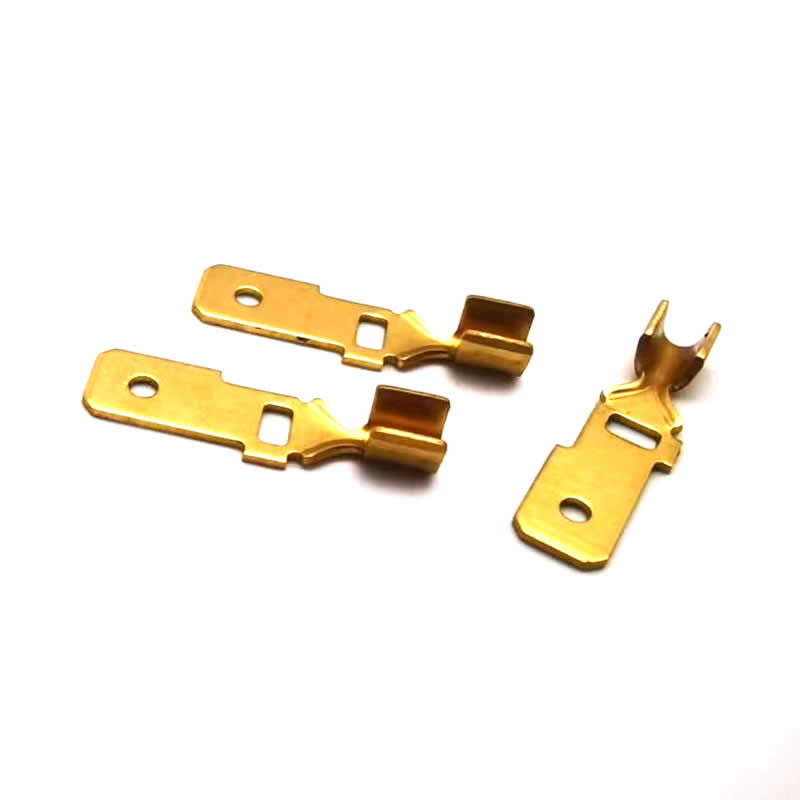

Fall 2 – Automotive Connector Terminal

En leverantör av fordonsindustrin krävde en mässingsterminal med ett 0,3 mm hål placerat inom ±0,01 mm från verklig position. Vårmetallstämpling med hög precisionProcessen höll toleransen över 5 miljoner stycken, vilket eliminerade behovet av sekundär borrning och sparade kunden 0,02 USD per del.

Tekniska parametrar och möjligheter

Vi definierarmetallstämpling med hög precisionav de toleranser vi har och de egenskaper vi producerar.

Dimensionella toleranser

Materialtjocklek och presskapacitet

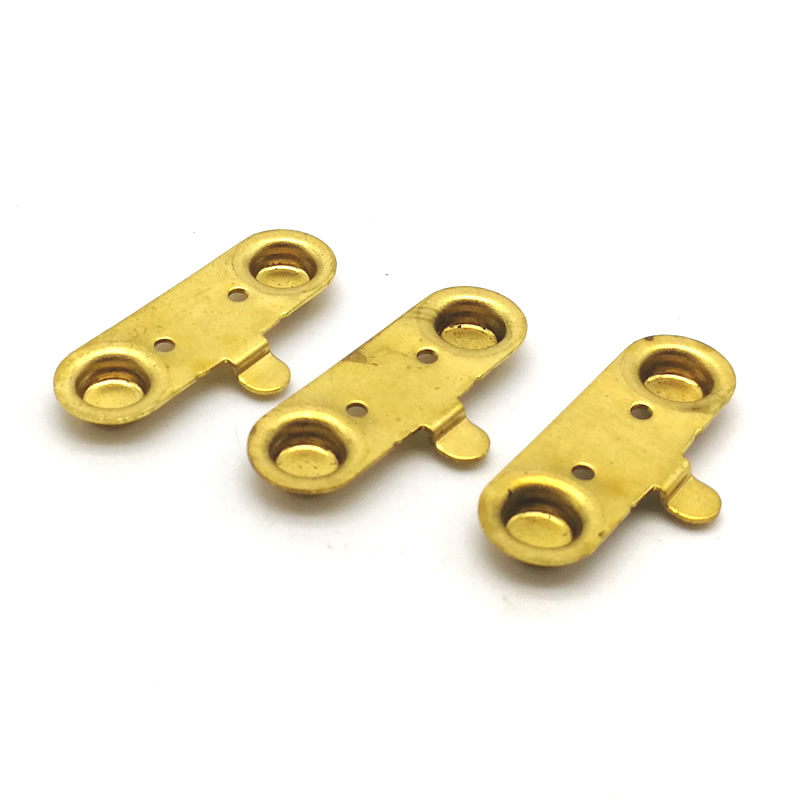

Material vi vanligtvis stämplar

• Rostfritt stål – 304, 316, 301 full hård
• Kolstål – SPCC, SPCD, 1008, 1010, 1045
• Mässing – C26000, C26800
• Fosforbrons – C5191
• Berylliumkoppar – C17200 (värmebehandlad efter stämpling)
• Aluminium – 5052, 1100, 6061 (glödgat)
• Nysilver – för korrosionsbeständiga kontakter

Ta en titt på vår stämplingsverkstad för att veta hur vi gör en stämplingsdel.

Vår sjustegs metallstämplingsprocess med hög precision

Vi följer ett disciplinerat arbetsflöde för att uppnå och bibehålla snäva toleranser.

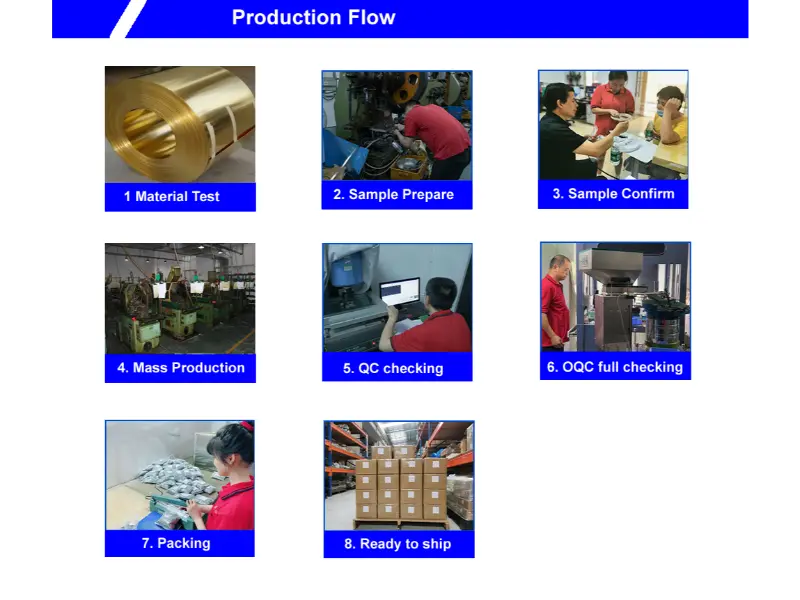

Steg-för-steg från råmaterial till färdig del

1. Materialförsörjning –Vi köper certifierade spolar från godkända bruk. Varje spole tilldelas ett värmenummer för full spårbarhet.

2. Materialinspektion –Inkommande spolar testas med en spektrometer och en lasertjockleksmätare. Vi avvisar alla spole med tjockleksvariationer som överstiger ±2% av nominellt.

3. Anpassning eller konfiguration av verktyg –För nya delar designar och bearbetar vi progressiva stansar av hårdmetall med tråd-EDM-skurna profiler (tolerans på stansöppning ±0,002 mm). För befintliga verktyg verifierar våra tekniker forminriktningen och pilotstiftets skick.

4. Första artikelinspektion –Pressen kör 50 provbitar. Med hjälp av ett CMM eller visionsystem mäter vi varje dimension på ritningen. En fullständig FAI-rapport skickas till kunden.

5.Massproduktion –Efter godkännande kör vi pressen med optimerad hastighet (vanligtvis 150–250 SPM för precisionsarbete). Kontroller under processen sker var 500:e stycke för kritiska dimensioner.

6.Plätering på underleverantörer (om så krävs) –För delar som kräver zink, nickel, tenn eller guldplätering skickar vi partier till våra certifierade partners. Pläteringstjockleken verifieras av XRF.

7.Slutlig utgående inspektion –Vi använder optiska sorteringsmaskiner för 100% kontroll av kritiska dimensioner. Ett AQL-prov (nivå II, 1.0) tas för fullständig verifiering. Ett certifikat om överensstämmelse medföljer varje försändelse.

Kvalitetssäkring och certifieringar

Vårmetallstämpling med hög precisionverksamheten stöds av följande certifieringar:

Varje försändelse inkluderar:

• Brukstestcertifikat (materialkemi och hårdhet)
• Inspektionsrapport för första artikeln (för nya verktyg)
• Dimensionell inspektionsrapport (för produktionspartier)
• Pläteringscertifikat (om tillämpligt)
• Undertecknat intyg om överensstämmelse

Transparenta riktlinjer för precisionsstämpling

Exempelpolicy –50 gratisbitar från nya verktyg (kunden betalar frakt)

Minsta orderkvantitet –10 000 stycken för nya verktyg; 5 000 för befintliga verktyg

Ledtid för verktyg –20–30 arbetsdagar för progressiva dies

Ledtid för produktion –10–15 arbetsdagar efter provgodkännande

Verktygsägande –Kunden behåller ägandet av verktyg; vi lagrar det gratis

Returpolicy –Defekta delar byts ut utan kostnad

Nuote Metalstar inte betalt för omkvalificering om toleranser inte uppfylls på första prover.

Kunder vi samarbetar med

Vanliga frågor

F1: Vad är skillnaden mellan metallstämpling med hög precision och konventionell stämpling?

S: Den primära skillnaden är nivån på dimensionskontroll. Konventionell stämpling har vanligtvis toleranser på ±0,10 mm till ±0,25 mm. Vår metallstämpling med hög precision uppnår ±0,025 mm på hålpositioner och ±0,05 mm på ämneskonturer. Detta möjliggörs genom att använda hårdmetallformar med tråd-EDM-skurna öppningar, pressar med styrda kolvsystem och statistisk processkontroll under processen. För applikationer där delar kommer att användas i automatiserad montering eller där passform med passande komponenter är avgörande, rekommenderar vi metallstämpling med hög precision för att undvika omarbetning eller monteringsfel.

F2: Hur bibehåller du verktygets livslängd samtidigt som du håller så snäva toleranser över miljontals slag?

S: Vi använder hårdmetallskär för alla skär- och formningsstationer. Hårdmetall bibehåller skarpa kanter 10–20 gånger längre än verktygsstål, vilket förhindrar gradtillväxt och dimensionsavdrift. Vi applicerar även TiCN- eller AlCrN-beläggningar på stansar för att minska friktionen. Våra verktygsingenjörer övervakar stansslitage via in-die-sensorer som mäter strippningskraft; när ett förutbestämt tröskelvärde nås stoppas pressen automatiskt. Den typiska livslängden för metallstansning med hög precision av 0,5 mm rostfritt stål är 3–5 miljoner slag innan det krävs omslipning.

F3: Kan du utföra metallstämpling med hög precision på material som är tunnare än 0,1 mm? Vilka utmaningar uppstår?

S: Ja, vi har stämplat material så tunt som 0,05 mm (berylliumkoppar och rostfritt). Utmaningar inkluderar dock materialhantering (tunna spolar kan lätt böjas), utkastning av delar (statisk elektricitet kan göra att delar fastnar på stansar) och mätning (standardok kan inte användas). Vi åtgärdar dessa genom att använda servomatningar med spänningskontroll, antistatiska jonisatorer och beröringsfria lasermikrometrar för inspektion. För metallstämpling med hög precision av ultratunna material rekommenderar vi även lägre presshastigheter (100–150 SPM) för att minska vibrationerna. Kontakta oss med din specifika tjocklek och delgeometri för en genomförbarhetsgranskning.

Varför välja oss för metallstämpling med hög precision

• Intern verktygsdesign och tillverkning av hårdmetallformar
• CMM och visionsystem för dimensionsvalidering
• Statistisk processkontroll (SPC) vid varje produktionskörning
• Full materialspårbarhet från spole till färdig del
• Gratis inspektionsrapport för första artikel med varje nytt verktyg
• Global frakt till över 50 länder

KontaktaNuote Metalsidag för att diskutera dinmetallstämpling med hög precisionprojekt eller för att begära en provdel från ett befintligt verktyg.
