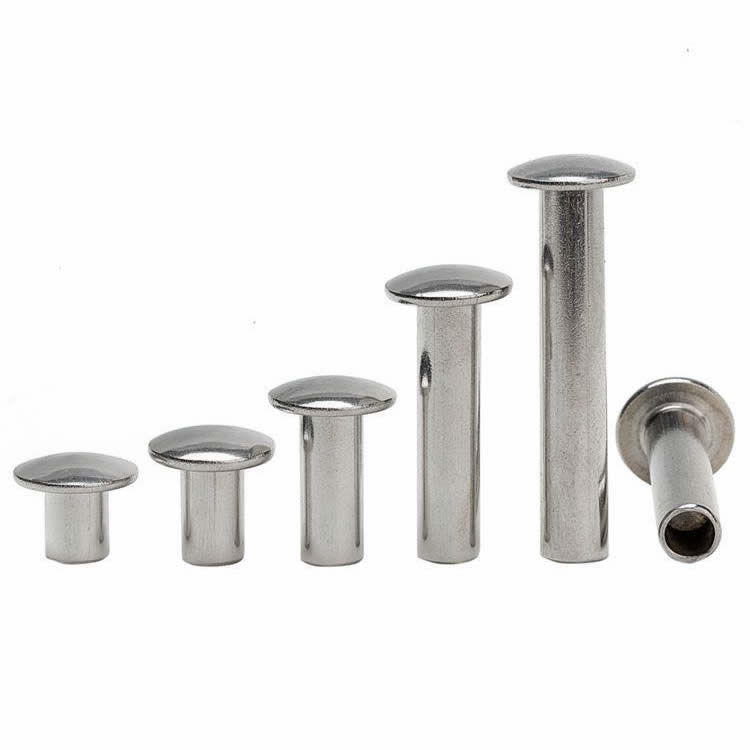

Universal Head Half Hollow Nitar

När en nit behöver sitta lägre än ett runt huvud men ge mer bäryta än ett platt huvud, erbjuder universalhuvudet den perfekta balansen. Universella halvihåliga nitar har en lätt rundad kupol med låg profil som minskar fasthakning samtidigt som belastningen fördelas över en bredare yta. Det halv-ihåliga hålrummet skär inställningskraften med cirka 70 % jämfört med solida nitar, vilket gör dem lämpliga för automatiserad montering och ömtåliga material.

Nuote Metals kalla huvudnitar med universalhuvud i lågkolhaltigt stål, rostfritt stål (304/316) och mässing. Våra komponenter tjänar industrier där ett rent, lågprofilerat utseende är viktigt – inklusive bilinteriörer, bagage, lädervaror, elektronikhöljen och möbelenheter.

Vad gör det universella huvudet annorlunda

Universalhuvudet sitter mellan ett runt huvud och ett platt huvud i både höjd och bredd. Den erbjuder en större lageryta än ett runt huvud (minskar risken för genomdragning) samtidigt som den bibehåller en lägre profil som minimerar att den fastnar.

Det universella huvudet är "mellanvägs"-alternativet – tillräckligt brett för att förhindra genomdragning i de flesta plaster och tyger, tillräckligt lågt för att undvika att det fastnar på rörliga delar eller kläder, och tillräckligt rundat för att se färdigt ut på konsumentprodukter.

Tekniska specifikationer – Material, mått och ytbehandlingar

Materialalternativ

Standardmått – Universalhuvud (stål)

Toleranser: Skaftdiameter ±0,05 mm, huvuddiameter ±0,15 mm, total längd ±0,15 mm. Anpassade fatlängder tillgängliga.

Mekaniska data (5 mm ståluniversalhuvud, insatt i 2 mm stålplåt)

Den halvhåliga kaviteten behåller vanligtvis 80–90 % av skjuvhållfastheten hos en solid nit samtidigt som den kräver betydligt mindre installationskraft.

Tillgängliga ytbehandlingar

Se How We Make Nitar

Att se är att tro. Klicka på videon nedan för att se vår kallhuvudpress i aktion – från trådmatning till färdig nitutkastning. Hela sekvensen körs med 200–300 stycken per minut, med kvalitetsövervakning i realtid i varje steg.

Vårt multistations kalla skärbord utför kvadrering, riktning, hålighetsextrudering och trimning i en enda kontinuerlig cykel – allt med bibehållen tolerans på ±0,05 mm. Det du ser är vad vi levererar, batch efter batch.

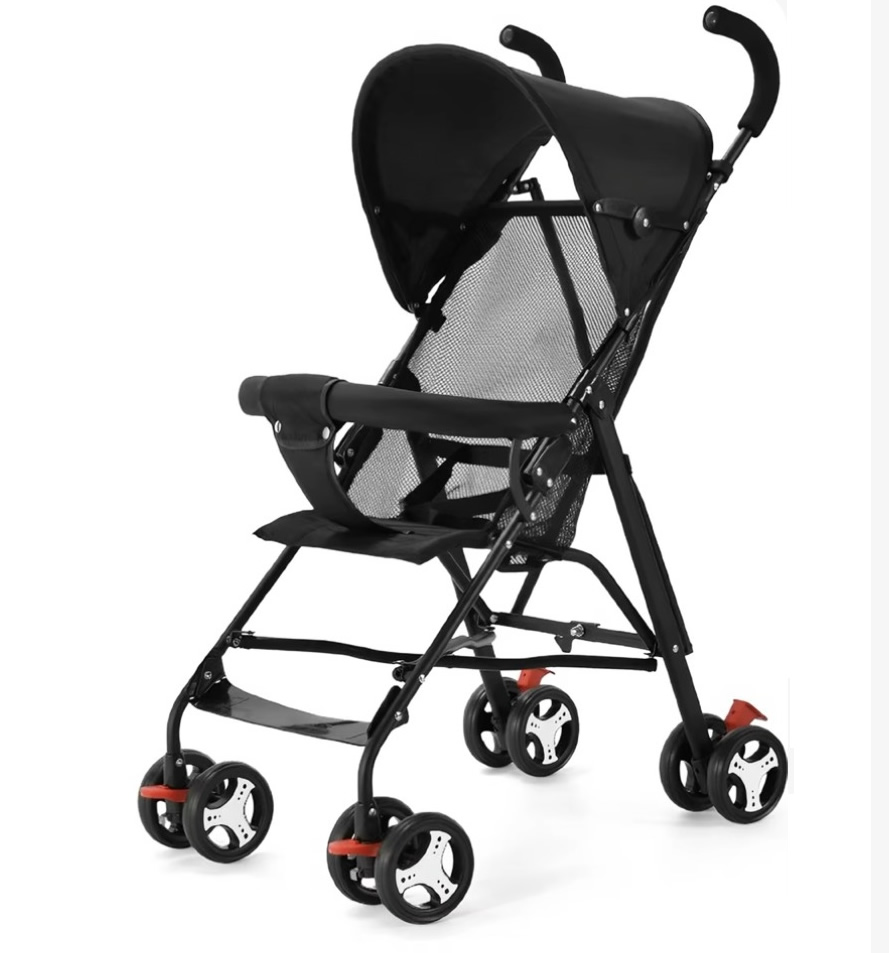

Ett verkligt kundexempel – hopfällbart gångjärn för barnvagn

Detta är en av många applikationer för universalhuvudhalva ihåliga nitar. Vi inkluderar det för att visa verklig produktionsanvändning, inte för att föreslå begränsningar.

En tillverkare av barnprodukter kontaktade oss med ett problem. Deras barnvagnsram använde en nit med runt huvud vid vikleden. Det runda huvudet hakade fast i tygsitsen när föräldrarna vek och fällde upp vagnen. Klagomålen ökade. De behövde en nit som satt lägre än ett runt huvud, som inte såg skrymmande ut som ett fackverkshuvud och kunde hantera 10 000 vikcykler.

Vi rekommenderar universalhuvudhalva ihåliga nitar – 5 mm skaft, 10 mm huvuddiameter, förzinkat kolstål. Den universella huvudhöjden var endast 2,4 mm, jämfört med 3,2 mm för runda. Den skillnaden på 0,8 mm eliminerade att tyget fastnade. Det bredare 10 mm huvudet fördelade också spänningen bättre, vilket förhindrade att plastbussningen spricker.

Kunden testade 500 nitar över 100 barnvagnar. Efter 10 000 vikningscykler, inget fastnar, inget lossnar, inga sprickor. De beställer nu våra nitar i satser om 50 000–100 000 stycken.

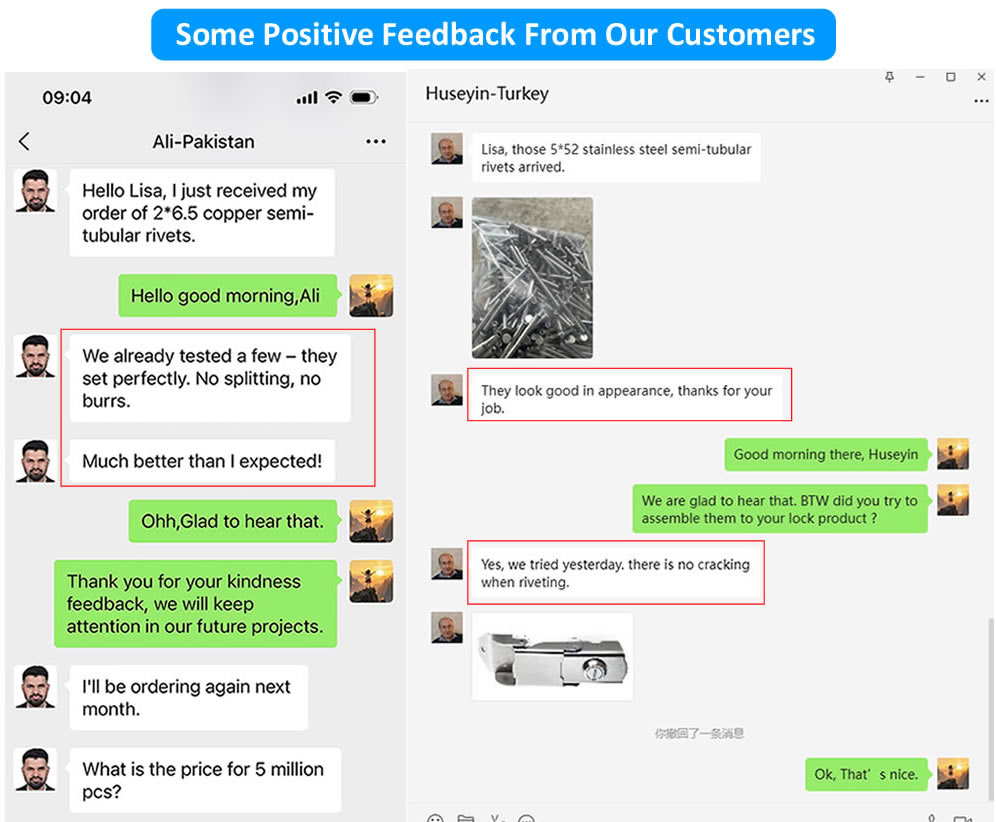

Vad våra kunder säger – verklig feedback

Där halvihåliga nitar används

• Barnvagnar och barnvagnar – Fällbara gångjärn, fästpunkter i tyg
• Bilinteriörer – Dörrpaneler, stolsöverdrag, grepphandtag
• Bagage och väskor – Handtagsfästen, hörnskydd, låsmontering
• Lädervaror – Bälteshål, fästen för väskremmar, dekorativ klädsel
• Elektronikkapslingar – Lågprofilfästning, chassimontering
• Möbler – Metall-till-trä-fogar, klädsellister
• Mjuka material – Canvas, presenningar, plast

Hur vi kallhuvudnitar

Kall rubrik formar metall vid rumstemperatur med hjälp av höghastighetspressar och precisionsformar. För universalhuvudhalva ihåliga nitar använder vi en multistations kallskärare.

Tråddragning– Inkommande tråd dras till exakt skaftdiameter.

Cut-off– Tråd kapas till exakt ämneslängd.

Första slaget (kvadrering)– Blank är centrerad och kvadratisk.

Andra slaget (rubrik)– Karbidformen bildar universalhuvudet.

Tredje slaget (hålrumsextrudering)– Punch skapar det halv-ihåliga hålrummet (45–55 % av fatets längd).

Trimning– Blinken runt huvudkanten är borttagen.

Tumlande– Mikrograder tas bort.

Plätering eller passivering– Tillämpas enligt specifikation.

Cold heading härdar materialet och ökar ythårdheten med 15–20 %. Våra hårdmetallformar är polerade till Ra 0,1µm för jämn huvudbildning.

Vår kvalitetskontrollprocess – från råmaterial till din produktionslinje

Varje sats nitar följer ett skiktat inspektionssystem.

Inkommande materialstadium

Varje spole kontrolleras för diameter (lasermikrometer, ±0,02 mm) och hårdhet (Rockwell-testare). Varje spole utanför specifikationen avvisas.

Uppställning och förstasteg

De första 10 nitarna undersöks under 20x förstoring för ytdefekter och mäts sedan på en optisk komparator. Huvuddiameter, huvudhöjd, skaft, längd och kavitetsdjup måste matcha ritningen.

Under produktionsstadiet

Operatörer drar 5 nitar var 500:e bit. Kritiska dimensioner kontrolleras med digitala bromsok och en go/no-go-mätare. Varje drift utlöser omedelbart tryckstopp.

Clinchverifieringsstadiet

Var 2 000:e bit sätter vi 3 nitar i ett prov av ditt faktiska material. Den rullade clinchen inspekteras för symmetri, täthet och sprickor.

Korrosionsprovning (om tillämpligt)

För pläterade nitar placeras prover i vår saltspraykammare enligt ASTM B117. Ett certifikat utfärdas med partiet.

Sista sorteringsstadiet

Varje nit passerar genom en optisk sorteringsmaskin med höghastighetskameror. Efter sortering verifieras ett slumpmässigt AQL-prov (nivå II, 1.0) manuellt.

Alla inspektionsprotokoll bevaras i fem år och ingår i varje försändelse.

Din beställning – Vad finns i kartongen

• Nitar i förseglade påsar – Märkt med artikelnummer, batchnummer och kvantitet
• Dimensionell kontrollrapport – 10 nitar uppmätt från satsen
• Materialcertifikat – Bruksprovningscertifikat för den använda spolen
• Platteringscertifikat – Tjocklek och saltsprayresultat (om tillämpligt)
• Intyg om överensstämmelse – Undertecknat av QA-ansvarig, batchspårbart

Nuote Metals är ISO 9001:2015 certifierad. RoHS- och REACH-deklarationer tillhandahålls på begäran.

Hur vi arbetar – praktisk information

• Prover – 20–50 gratis stycken för standard lagerförda storlekar (kunden betalar frakt)
• Provbeställning – 10 000 stycken rekommenderas för förstagångsvalidering
• MOQ – 2 000 stycken (stål/mässing), 3 000 stycken (rostfritt)
• Ledtid (lager) – 5–7 arbetsdagar
• Ledtid (anpassad fat) – 12–15 dagar
• Verktygsladdningar – Inga för standardverktyg med universalhuvud (3–8 mm skaft)

Tre frågor vi svarar ofta på

F1: När ska jag välja en universalhuvud halv ihålig nit över ett runt huvud eller ett platt huvud?

S: Välj universalhuvud när du behöver en större lageryta än ett runt huvud (för att förhindra genomdragning i mjuka material) men du behöver också en lägre profil för att undvika att det fastnar. Universalhuvudet är bredare än runt (2,0–2,2× skaft mot 1,6–1,8×) och sitter lägre (35–40 % av huvudets diameter mot 40–50 %). För barnvagnsväskan ovan eliminerade höjdskillnaden på 0,8 mm att tyget fastnade. Runt huvud är enklare och billigare. Platt huvud är för spolapplikationer. Universalhuvud är det "premium synliga" alternativet för sammansättningar av blandade material.

F2: Kan universalhuvudhalva ihåliga nitar användas i plast utan att spricka bossen?

A: Ja. Universalhuvudets bredare lageryta fördelar inställningskraften över en större yta, vilket minskar belastningen på spröda material som ABS och polykarbonat. För plast rekommenderar vi en piplängd exakt 1,0–1,5 mm längre än materialstapeln och inställning med en press (inte en hammare) med kontrollerad kraft. I barnvagnsfodralet förhindrade universalhuvudet sprickbildning i plastbussningen som det runda huvudet tidigare skadat.

F3: Vilket är det maximala greppområdet för universalhuvudhalva ihåliga nitar i rostfritt stål?

S: För rostfritt stål rekommenderar vi ett grepp som inte överstiger 4× skaftdiameter. För en 5 mm rostfri nit är ett säkert grepp upp till 20 mm. Utöver det kan pipan arbetshärda under härdning och spricka. För tjockare staplar rekommenderar vi lågkolhaltigt stål (mer formbart) eller förlängning av trumlängden med mellanglödgning. Vi kan leverera anpassade fatlängder upp till 30 mm för 6 mm och 8 mm diametrar. Kontakta oss med din exakta stapeltjocklek för en rekommendation.

Begär en offert – Berätta för oss vad du behöver

För att få en fast offert på universalhuvudhalva ihåliga nitar, vänligen ange:

• Skaftdiameter (mm)
• Fatlängd (mm) – eller din totala materialstapeltjocklek
• Material (stål / rostfritt 304/316 / mässing)
• Finish (zink / nickel / svartoxid / passiverad)
• Beräknad årlig kvantitet

Du kan också bifoga en ritning, ett foto av din nuvarande nit eller en provdel. Vi kommer att svara inom 24 timmar med verktygskostnad (om någon), styckepris, ledtid och gratis provpolicy.

Skicka din förfrågan till Nuote Metals idag. Ingen press, inga förpliktelser – bara en tydlig, konkurrenskraftig offert.
