Stämplade metalldelar

I modern tillverkning erbjuder få processer hastigheten, konsistensen och kostnadseffektiviteten hos metallstämpling. När hyllplanskomponenter inte kan uppfylla unika designkrav, ger kundanpassade stansade metalldelar den exakta geometrin, materialet och prestandaegenskaperna som behövs för affärskritiska sammansättningar.

Nuote Metalshar levererat stämplingslösningar av teknisk kvalitet i över ett decennium. Våra skräddarsydda stämplade metalldelar tjänar industrier inklusive fordonsindustri, elektronik, medicinsk utrustning, förnybar energi och industriell utrustning – där precision och repeterbarhet inte är förhandlingsbara.

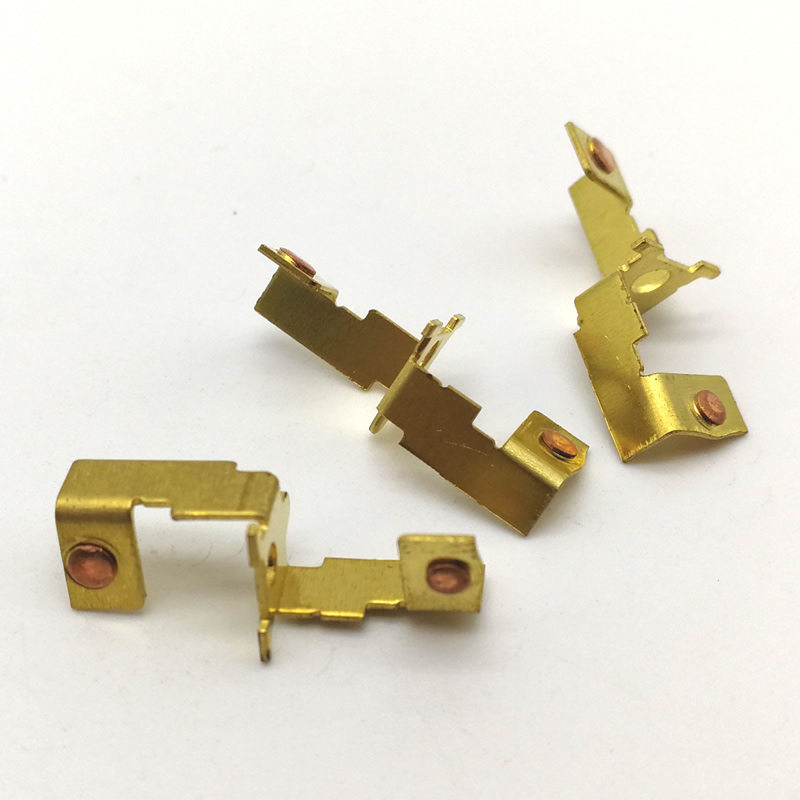

Vad är anpassade stämplade metalldelar?

Skräddarsydda stansade metalldelar är komponenter som tillverkas genom att mata metallspole eller blankplåt genom en stämplingspress försedd med specialtillverkade stansar. Pressen applicerar hög kraft för att skära, böja, forma eller genomborra metallen till en färdig form - ofta i ett enda slag eller progressiv sekvens.

Till skillnad från vanliga katalogdelar är anpassade stämplade metalldelar utformade efter kundens specifikationer, inklusive:

Unika hålmönster, slitsar eller utskärningar

Specifika böjvinklar och radier

Snäva dimensionella toleranser (ned till ±0,05 mm)

Speciella ytbehandlingar eller beläggningar

Högvolymproduktion med jämn kvalitet

Varför välja Nuote Metals för anpassade stansade metalldelar?

Ingenjörserfarenhet över branscher

Nuote Metalsger över tio års praktisk stämplingserfarenhet. Vårt ingenjörsteam samarbetar med kunder från prototyp till produktion, och erbjuder design för tillverkningsbarhet (DFM) feedback för att minska verktygskostnaderna och förbättra delens prestanda.

Internt verktyg och formtillverkning

Vi designar och tillverkar våra egna stämplingsverktyg. Denna vertikala integrering möjliggör snabbare ledtider, lägre verktygskostnader och fullständig kontroll över kvaliteten för skräddarsydda stansade metalldelar.

Flexibla produktionsvolymer

Prototypkörningar: 50–1 000 stycken

Lågvolymproduktion: 10 000–50 000 stycken

Högvolymproduktion: 10 000–1 000 000+ stycken

Tekniska möjligheter för anpassade stansade metalldelar

Nuote Metalsdriver en modern stämplingsanläggning med pressar från 25 ton till 200 ton. Nedan följer en detaljerad uppdelning av våra möjligheter.

Materialalternativ

Stämplingsprocesser tillgängliga

Måtttoleranser för anpassade stansade metalldelar

Nuote Metalshåller snäva toleranser baserat på materialtjocklek och detaljgeometri.

Maximala delmått

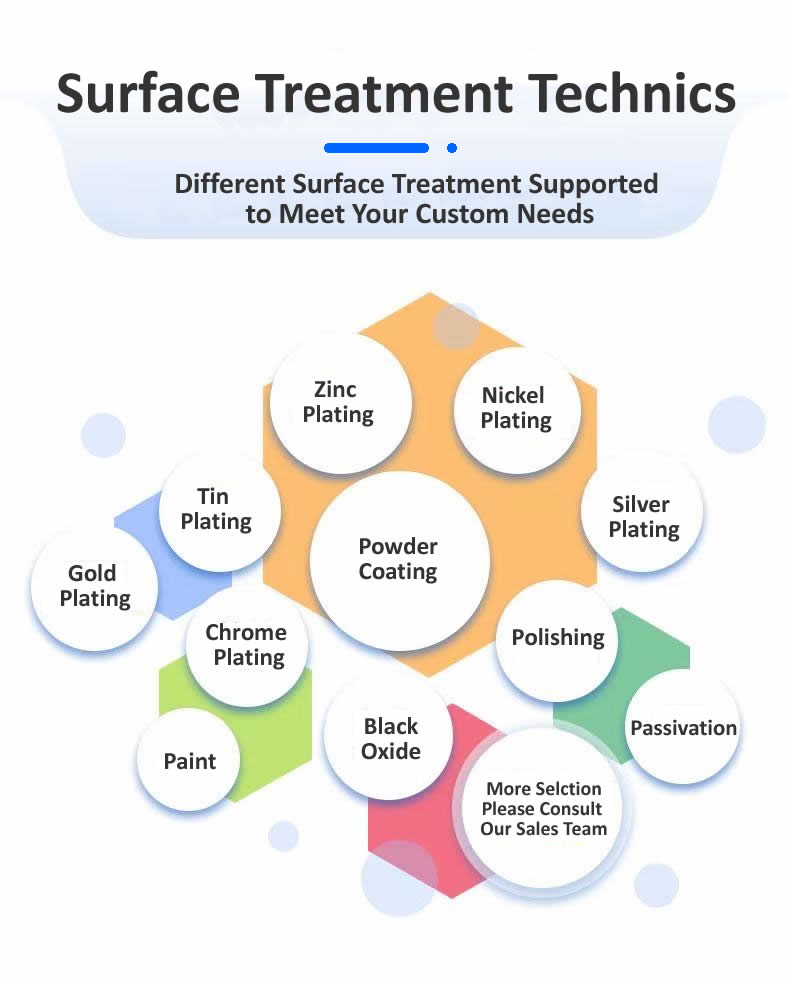

Ytbehandlingar och sekundära operationer

Många anpassade stämplade metalldelar kräver efterstämplingsbehandlingar.Nuote Metalserbjuder in-house och partnertjänster.

Plätering och beläggning

Förzinkning – gul, blå eller klar passivering

Nickelplätering – Matt eller ljus finish

Tennplätering – Lödbarhet och korrosionsskydd

Pulverlackering – RAL-färgalternativ, tjocklek 60–120µm

Anodisering – Aluminiumdelar, klar eller färg (Typ II)

Svart oxid – Ståldelar för mild korrosionsbeständighet och anti-bländning

Mekaniska sekundära operationer

Tappning och gängning (genom eller blinda hål)

Gradning och kantbearbetning

Nitning och insättning av hårdvara (muttrar, dubbar, avstånd)

Svetsning (punkt, projektion eller laser)

Värmebehandling (avspänningsavlastning, glödgning)

Tillämpningar av anpassade stansade metalldelar

Nuote Metalslevererar skräddarsydda stämplade metalldelar till olika industrier. Nedan finns representativa exempel.

Fordon och elfordon

Batteripolkontakter

Monteringsfästen för sensorer och styrenheter

VVS-systemkomponenter

Sitsramsförstärkningar

Skyddsburkar för EMI/RFI-skydd

Elektronik och telekommunikation

RF-skärmande lock och ramar

Kylflänsar för krafthalvledare

Batterikontakter och fjäderklämmor

Chassi och interna fästen för servrar

Kontakthus (skärmade)

Medicinsk utrustning

Komponenter för kirurgiska instrument

Implanterbara enhetshöljen (med certifierade material)

Fästen för diagnosutrustning

Insatser för steriliseringsbrickor

Ortopediska hårdvaruämnen

Förnybar energi

Solpanelsmonteringsklämmor och rälsanslutningar

Växelriktarchassi och invändiga fästen

Vindturbinsensorfästen

Samlingsskenor för batterienergilagringssystem

Industriell utrustning

Pump och ventilkomponenter

Växellådans shims och distanser

Transportörsystemguider

Kontrollpanelskåp

Pneumatiska grenrörsplåtar

Kvalitetssäkring för anpassade stämplade metalldelar – EEAT i praktiken

Nuote Metalsföljer Googles EEAT-principer genom dokumenterade processer, certifierad expertis och transparent kvalitetsrapportering.

Erfarenhet av verktygsdesign

Våra verktygsingenjörer har i genomsnitt 15 års erfarenhet av formdesign. Vi använder CAD/CAM-programvara (SolidWorks, AutoCAD) för att simulera stämplingssekvenser innan stålskärning, vilket minskar provkörningarna med upp till 40 %.

Expertis inom processkontroll

Första artikelinspektion (FAI) – Komplett dimensionsrapport per ASME Y14.5

SPC-övervakning – Kritiska dimensioner spåras under produktionskörningar

Materialspårbarhet – Brukscertifikat behålls för varje spolparti

Mätning under process – Härdade go/no-go fixturer för delar med stora volymer

Auktoritet genom certifiering

ISO 9001:2015 – Kvalitetsledningssystem

IATF 16949 – Kvalitetsstandard för fordon (tillgänglig på begäran)

RoHS & REACH – Överensstämmelsedokumentation för allt material

Rapportering av konfliktmineraler – Tillgänglig för kundkrav

Förtroende genom transparens

För varje leverans av specialstämplade metalldelar tillhandahåller Nuote Metals:

Certificate of Conformance (CoC)

Dimensionell inspektionsrapport (med uppmätta värden)

Materialcertifiering (brukstestrapport)

Fotografier av representativa delar

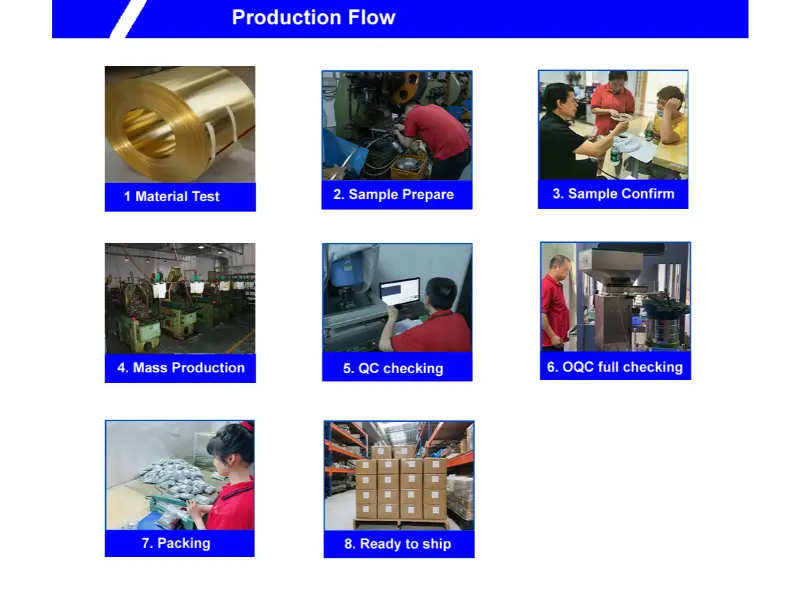

Processen för specialstämplade metalldelar hos Nuote Metals

Från idé till leverans säkerställer vårt arbetsflöde förutsägbarhet och kvalitet.

Steg 1 – Design och DFM-granskning

Klienten tillhandahåller 2D-ritning eller 3D-modell (STEP, IGES eller PDF)

Våra ingenjörer granskar toleranser, radier och materialval

DFM-rapport utfärdas inom 2–3 arbetsdagar

Steg 2 – Tillverkning av verktyg

Val av verktygsstål (D2, A2 eller hårdmetall för hög volym)

CNC-bearbetning av stansplattor, stansar och strippers

Prova på provmaterial – första delarna producerade

Steg 3 – Provtagning och godkännande

Upp till 20 provbitar tillhandahålls utan extra kostnad (för godkända verktyg)

Kunden inspekterar och godkänner dimensioner

Eventuella designjusteringar gjorda före produktion

Steg 4 – Produktion och kvalitetskontroll

Full produktionskörning enligt PO-kvantitet

Pågående inspektioner med definierade intervall (var 500–2000 stycke)

Slutligt slumpmässigt urval per AQL (ANSI/ASQ Z1.4)

Steg 5 – Efterbehandling och frakt

Utförda sekundära operationer (plätering, tappning, etc.)

Förpackning enligt kundspecifikation (bulk, bricka, rulle eller påse)

Leverans med fullständig dokumentation

Vanliga frågor om anpassade stansade metalldelar

Nedan följer de vanligaste tekniska förfrågningarna som inkommit till Nuote Metals angående kundanpassade stämplade metalldelar.

F1: Vad är den typiska ledtiden för verktyg och första prover av anpassade stämplade metalldelar?

S: Ledtiderna beror på delens komplexitet och verktygskrav. För enkla skräddarsydda stansade metalldelar med enoperations stansnings- eller hålverktyg (sammansatt stans) tar tillverkningen av verktyg vanligtvis 15–20 arbetsdagar. De första proverna är tillgängliga 3–5 dagar efter färdigställande av verktyg. För komplexa specialpressade metalldelar som kräver progressiva stansar med flera stationer (böjning, ritning, myntning) varierar ledtiden för verktyg från 25–40 arbetsdagar. Nuote Metals erbjuder snabbare verktyg mot en extra avgift - kontakta vårt ingenjörsteam med din delritning för en specifik tidslinje. Prototypverktyg (mjuka verktyg med aluminium eller mjukt stål) kan produceras på 7–10 dagar för valideringskörningar med låga volymer innan man bestämmer sig för verktygsstål av produktionskvalitet.

F2: Vad är den minsta beställningskvantiteten (MOQ) för anpassade stämplade metalldelar? Kan du ta emot små prototypkörningar?

S: Ja, Nuote Metals stöder både prototypframställning i låg volym och produktion av hög volym. För anpassade stansade metalldelar som kräver nya dedikerade verktyg, är vår typiska MOQ 5 000–10 000 stycken för att amortera verktygskostnader. För prototyper eller pilotkörningar erbjuder vi dock flexibla kvantiteter så låga som 50–500 stycken med hjälp av tillfälliga mjuka verktyg eller till och med laserskärning (för plana delar utan böjning). För enkla skräddarsydda stämplade metalldelar som kan tillverkas med vårt befintliga standardverktygsbibliotek (t.ex. vanliga brickformer, enkla fästen) finns det ingen MOQ – vi accepterar beställningar från 100 stycken. Skicka in din ritning för en skräddarsydd offert. Vi erbjuder också ett provprogram: efter verktygsgodkännande tillhandahåller vi upp till 20 provbitar gratis (kunden betalar frakt).

F3: Hur säkerställer jag att mina specialstämplade metalldelar har minimala grader och skarpa kanter? Vilka är dina vanliga avgradningsmetoder?

S: Gradkontroll är en kritisk kvalitetsparameter för specialstämplade metalldelar, speciellt när delar ska hanteras eller monteras med ledningar. Nuote Metals adresserar grader genom tre tillvägagångssätt. Först optimerar vi stansavstånd – för varje materialtjocklek upprätthåller vi stans-till-stans-spel på 5–10 % per sida, vilket minimerar gradbildning vid källan. För det andra, för de flesta skräddarsydda stansade metalldelar, utför vi mekanisk gradning med hjälp av en vibrerande tillhållare med keramiskt eller plastmaterial, vilket ger en enhetlig radie på 0,05–0,15 mm. För det tredje, för delar som kräver extremt vassa kanter borttagna (t.ex. medicinska eller elektroniska tillämpningar), erbjuder vi handgradning eller termisk gradning. Vår standardgräns för gradhöjd är ≤0,1 mm för materialtjocklek över 1 mm och ≤0,05 mm för material under 1 mm. Om din applikation kräver gradfria kanter (t.ex. för kontakt med hud eller trådisolering), ange "inga skarpa kanter" eller "kantradie 0,1 mm" på din ritning, så kommer vi att anpassa vår process därefter.

F4: Vilken information behöver jag tillhandahålla för att få en korrekt offert för anpassade stämplade metalldelar?

S: För att kunna ge en exakt offert för specialstämplade metalldelar kräver Nuote Metals följande minimiinformation. Först en 2D-ritning (PDF) eller 3D-modell (STEP, IGES eller SolidWorks) med dimensioner, toleranser och specificerade material. För det andra, materialtyp och tjocklek – om det är osäkert, beskriv applikationen (t.ex. "korrosionsbeständig, liknande 304 rostfri, 1,5 mm"). För det tredje beror den uppskattade årliga eller beställningskvantiteten – avskrivning av verktygskostnaden mycket på volymen. För det fjärde, alla krav på ytfinish eller sekundär drift (plätering, tappning, värmebehandling). För det femte, alla egenskaper som är kritiska för kvalitet (t.ex. "håldiametern måste hålla ±0,05 mm" eller "kritisk planhet"). Med denna information tillhandahåller Nuote Metals vanligtvis en budgetoffert inom 24 timmar och en fast offert med verktygsbortfall inom 3–5 arbetsdagar. För enkla specialstansade metalldelar kan vi citera från en handskiss eller tydligt fotografi med mått.

Varför samarbeta med Nuote Metals för anpassade stansade metalldelar?

Att välja rätt stämplingspartner säkerställer dimensionell konsekvens, kostnadskontroll och tillförlitlighet i leveranskedjan. Nuote Metals erbjuder:

Ingenjörsstöd – DFM-analys innan verktyg

Internt verktyg – Inga outsourcingförseningar eller kvalitetsöverraskningar

Materialflexibilitet – Över 20 legeringar i lager

Ingen MOQ för enkla delar - Använder befintligt verktygsbibliotek

Snabb provtagning – 20 gratisprover med godkända verktyg

Global sjöfart – Flyg eller sjö till Nordamerika, Europa, Asien och vidare

Full spårbarhet – Materialcertifikat och inspektionsrapporter med varje försändelse

KontaktaNuote Metalsidag för att ladda upp din ritning eller diskutera ditt skräddarsydda projekt med stämplade metalldelar.
