Stämplade metallkomponenter

De flesta stämplingsbutiker jagar stora volymer av enkla brickor och fästen. De avvisar beställningar med snäva radier, flera böjar eller kvantiteter under 50 000 stycken. Det lämnar ett tomrum för designers som behöver precisionstämplade metallkomponentermen kan inte förbinda sig till miljondelar eller tolerera långsamma ledtider för verktyg.

Nuote Metalsfyller den luckan. Vi är specialiserade på stansade metallkomponenter med komplexa geometrier, medelstora till låga volymer (5 000–200 000 stycken) och snabb prototypframställning. Den här sidan förklarar hur vi gör det, visar två verkliga exempel och ger dig de tekniska detaljerna du behöver för att utvärdera oss.

Två riktiga order – båda avvisades på annat håll

Medicinsk enhets batterihölje (304 rostfritt, 0,5 mm tjockt)

En medicinsk startup designade en bärbar sensor. Batterihöljet krävde en djupdragen ficka, fyra genomborrade monteringshål inom ±0,05 mm position och en 90° böjd flik med en inre radie på 0,3 mm. Tre stämplingsleverantörer sa nej: geometrin var för komplex för progressiva verktyg till en rimlig kostnad.

Vi antog utmaningen. Med hjälp av en överföringsform (ej progressiv), producerade vi stansade metallkomponenter i satser om 8 000 stycken. Överföringsmatrisen gjorde det möjligt för oss att djupdraga fickan i en station, sticka hål i nästa och mynta botten för planhet. Vi levererade de första proverna på 18 dagar. Efter 50 000 stycken visade formen minimalt slitage. Kunden fick FDA-godkännande och har beställt om två gånger.

Drönarmotorfäste (5052 aluminium, 1,2 mm tjockt)

En industriell drönartillverkare behövde lätta motorfästen med fyra exakta försänkningar och en komplex vikt arm. Den årliga volymen var 15 000 stycken – för lågt för de flesta stämplingshus som ville ha minst 50 000. Kunden var på väg att gå över till dyr CNC-bearbetning.

Nuote Metalsciterade en sammansatt form för platta funktioner plus en enkel böjningsfixtur. Den här hybridmetoden kostade 40 % mindre än CNC och levererade stansade metallkomponenter med 1,2 minuter per del – långsammare än progressiv stämpling men helt acceptabelt för 15 000 stycken. Kunden sparade $18 000 under år ett. De använder nu våra stämplade metallkomponenter för tre drönarmodeller.

Vad gör en stämplad komponent "komplex"?

Alla stämplingar är inte lika. Vi kategoriserar komplexitet efter dessa faktorer:

Om dinstämplade metallkomponenterhamnar i högerkolumnen har du hittat rätt leverantör.

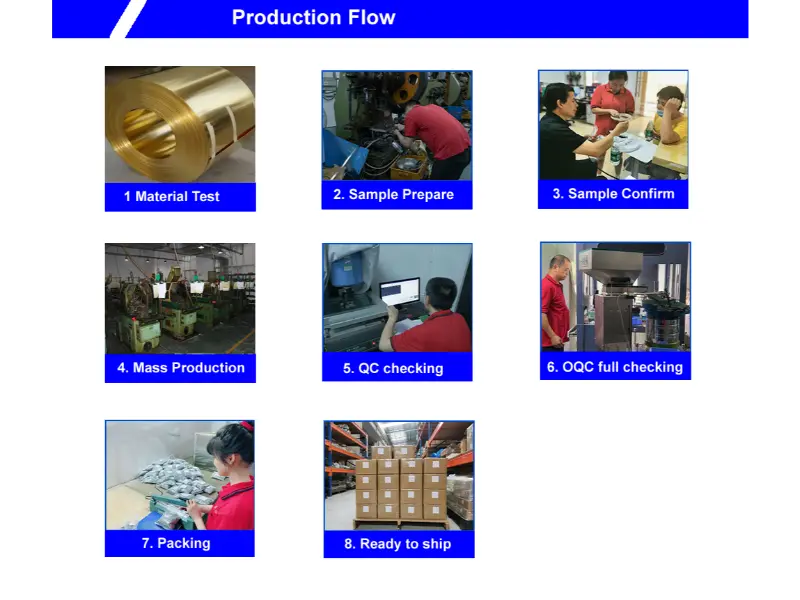

Från material till frakt

vi följer strikt nedanstående diagram för att fungera.

Vår process för beställningar av medelstora volymer och hög komplexitet

Vi tvingar inte varje del till en progressiv tärning. Istället matchar vi verktygsstrategin till din volym och geometri.

Verktygsalternativ vi erbjuder

Progressiv dör– För volymer över 100 000 stycken med måttlig komplexitet.

Transfer dör– För komplexa djupdrag eller delar som kräver oberoende stationskontroll. Våra transferpressar går med 40–80 slag per minut, idealiskt för stansade metallkomponenter med svåra formegenskaper.

Föreningen dör– För plana delar med snäva håltoleranser. Ett slag töms och genomborrar samtidigt.

Hybrid (matris + fixtur)– För delar med enkel stämpling följt av manuell eller halvmanuell bockning. Bäst för volymer under 20 000.

Ledtider du kan förvänta dig

För det medicinska batterihöljet använde vi en överföringsform (22 dagar till prover). För drönarfästet använde vi hybridverktyg (9 dagar till prover).

Material som vi vanligtvis bearbetar

Vi upprätthåller ett litet spollager för vart och ett av dessa material, så vi kan köra partier så lite som 2 000 stycken utan förseningar av spolbyte.

Kvalitet utan miljonpartsstatistik

Vi citerar inte Cpk på alla dimensioner. För medelstora volymer fokuserar vi på praktisk kvalitet:

Första artikelbesiktningen– 100 % av måtten mätt på 5 provdelar.

Pågående kontroller– Var 200:e bit för kritiska egenskaper (hålpositioner, böjvinklar).

Slutligt stickprov– AQL 1.0 (II) per ANSI/ASQ Z1.4.

Varje försändelse avstämplade metallkomponenterinnehåller en dimensionsrapport med faktiska uppmätta värden. Inget generiskt "certifikat om överensstämmelse" utan data.

Certifieringar vi innehar:ISO 9001:2015. RoHS- och REACH-deklarationer tillhandahålls för alla material.

Transparenta policyer för stämplade komponenter

Prototyping– Vi erbjuder mjuka verktyg (aluminium eller mjukt stål stansar) för volymer under 1 000 stycken. Ledtid: 7–10 dagar.

Exempelpolicy– 20 stycken gratis från produktionsverktyg (kunden betalar frakt).

Minsta beställning– 2 000 stycken för sammansatt/hybridverktyg; 5 000 för överföring/progressiv.

Verktygsägande– Du äger verktyget. Vi lagrar det gratis i 5 år.

NRE avgifter– Vi anger verktyg separat från styckpris. Inga dolda installationsavgifter.

Lyssna på våra kunders röst

Frågor som vi besvarar regelbundet

F1: Jag behöver stansade metallkomponenter med en mycket snäv inre böjradie (0,3 mm) i 1 mm rostfritt stål. Kan du göra det utan att spricka?

S: Ja, men vi måste justera processen. Standard luftböjning kommer att spricka de yttre fibrerna. Vi använder en myntad böjningsmetod: stansen tvingar in materialet i ett förskuret spår och komprimerar den inre radien. Detta tillåter en inre radie så låg som 0,3 mm i 304 rostfritt. Avvägningen är högre tonnage (lägger till 30–50 % till presslast) och något långsammare cykeltid. För det medicinska huset ovan använde vi myntade böjar för att uppnå en radie på 0,3 mm. Skicka oss din ritning för en genomförbarhetskontroll.

F2: Hur hanterar du stansade metallkomponenter med mycket små håldiametrar (0,5 mm) i 0,8 mm tjock mässing?

S: Små hål kräver hårdmetallstansar och styrda stripparplåtar. För 0,5 mm hål är stansens diameter mindre än materialtjockleken – det vill säga en högriskpiercing. Vi använder en tvåstegsmetod: först skapar en mindre pilotstans (0,3 mm) en guide, sedan öppnar en brotschstans den till 0,5 mm. Vi sänker också presshastigheten till 120 SPM. Vår framgångsfrekvens (ingen stansbrott) är 99,2 % för hål ner till 0,5 mm. För hål under 0,5 mm rekommenderar vi kemisk etsning istället för stämpling.

Begär en genomförbarhetsgranskning

Skicka oss en 3D-modell eller en detaljerad ritning av dina stämplade metallkomponenter. Vi kommer att svara inom 24 timmar med:

• Verktygsrekommendation (formtyp)
• Beräknad verktygskostnad och ledtid
• Styckpris för din årliga volym
• Exempel på deltid

KontaktaNuote Metalsi dag. Ingen skyldighet, ingen press – bara en ärlig teknisk bedömning.
