Semi ihåliga nitar

Du vet den där sjunkande känslan. Pressen faller ner, niten sätter sig — och du hör ett knäck. Eller ännu värre, du hör ingenting, men tre månader senare kommer ett fältfel tillbaka. Delen drog igenom. Ledningen lossnade. Kunden är missnöjd.

Här är grejen: för det mesta är det inte ditt fel. Du använder rätt material. Din press är kalibrerad. Designen ser solid ut på papper. Så varför görahalvt ihåliga nitar— ibland kallade halvrörs-, halvrörs- eller ihåliga nitar — fortsätter att misslyckas i produktionen?

Låt mig gå igenom vad vi har lärt oss efter att ha gjort miljontals av dem på Nuote Metals. Inte från en katalog. Från faktiska kunder som kom till oss med samma problem som du står inför.

70%-regeln (och varför den förändrar allt)

En solid nit behöver cirka 3,5 ton kraft för att sätta ett 5 mm skaft. En halvt ihålig nit? Cirka 1,0–1,2 ton. Det är 70 % mindre kraft.

Vad betyder det egentligen på din produktionslinje?

• Mindre stress på ditt verktyg– Din press håller längre och du byter inte ut stansar lika ofta.
• Mindre stress på dina material– Om du arbetar med tunna metaller, plaster eller ömtåliga sammansättningar är den 70 % minskningen skillnaden mellan en ren fog och en sprucken del.
• Snabbare cykler– Lättare pressar cyklar snabbare. Mindre tid per nit går snabbt ihop när du kör 50 000 stycken.

Men här är haken: hålrummet måste vara rätt. För grunt, och du kämpar fortfarande mot solida nitar. För djupt, och clinchen är svag. På Nuote Metals håller vi kavitetsdjupet på 45–55 % av fatets längd – sweet spot där den ihåliga väggen rullar rent utan att spricka.

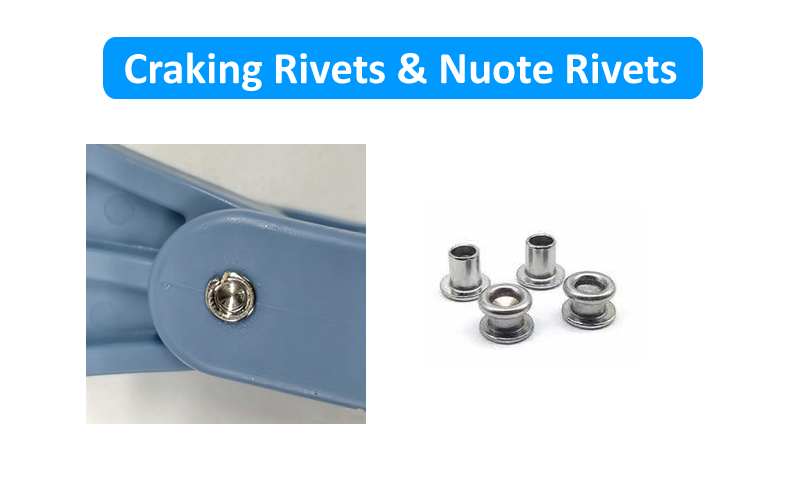

Den vanligaste frågan vi får: "Varför spricker mina nitar?"

Vi hör detta minst två gånger i veckan. En kund ringer frustrerad eftersom deras nitar spricker under sättningen. Här är vad vi har hittat:

Problem #1: Materialet är fel för applikationen.

Rostfritt stål härdar snabbt. Det är starkt, men det är inte förlåtande. Om du placerar rostfritt i ett tätt hål med högt tryck, hårdnar metallen innan den kan rulla – och den spricker. Att byta till lågkolhaltigt stål eller mässing löser ofta problemet direkt. De är mer formbara, och de slåss inte tillbaka på samma sätt.

Problem #2: Kavitetens djup är för djupt.

Om kaviteten överstiger 55 % av pipans längd är den återstående väggen för tunn för att stödja rullningen. Metallen viks istället för rullar. Vi mäter kavitetsdjup på varje första artikel och vi kan justera det till 45–50 % om det är vad din applikation behöver.

Problem #3: Inställningskraften är för hög.

Du använder en halvt ihålig design, men du ställer in den som om den är solid. Solida nitar behöver kraft. Dessa behöver finess. Om din press är för högt inställd spricker den ihåliga väggen. Vi rekommenderar att du minskar kraften med 30 % när du byter från solid till halv-ihålig – justera sedan därifrån.

Problem #4: Fatlängden är för kort.

Den här är förvånansvärt vanlig. Pipans längd bör vara 1,5–2,0 mm längre än din totala materialstapeltjocklek. Om den är för kort bottnar den ihåliga delen innan clinchen bildas och du får en svag fog. Skicka oss din materialhög så rekommenderar vi den exakta längden.

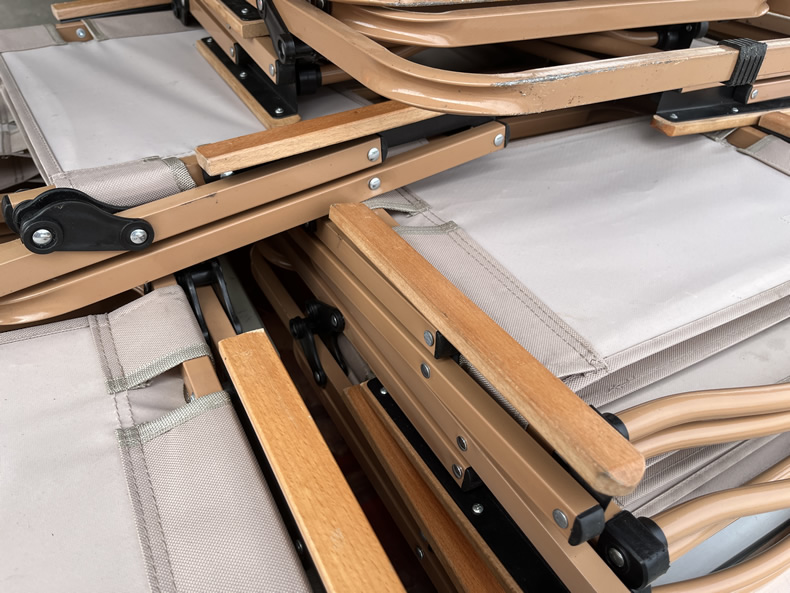

En riktig: 250 000 nitar, inga sprickor

Vi arbetade med en möbeltillverkare förra året. De tillverkade fällbara stolar och använde solida nitar för saxgångjärnen. Avvisningsfrekvensen låg på 6–7 %. De solida nitarna höll på att knäcka nylonbussningarna. De behövde en lösning som skulle låta dem hålla sin produktionshastighet utan att förstöra delar.

Vi levererade halv-ihåliga nitar av förzinkat stål—4,0 mm skaft, 7,0 mm runt huvud, 10,0 mm piplängd. Kaviteten minskade sin inställningskraft från 3,5 ton till 1,0 ton. Sprickorna upphörde. Helt.

De testade 1 000 stycken över 500 stolar, körde 50 000 justeringscykler och hade noll fel. De beställer nu 250 000 halvihåliga nitar per år från Nuote Metals, och deras avvisningsfrekvens är under 0,3 %.

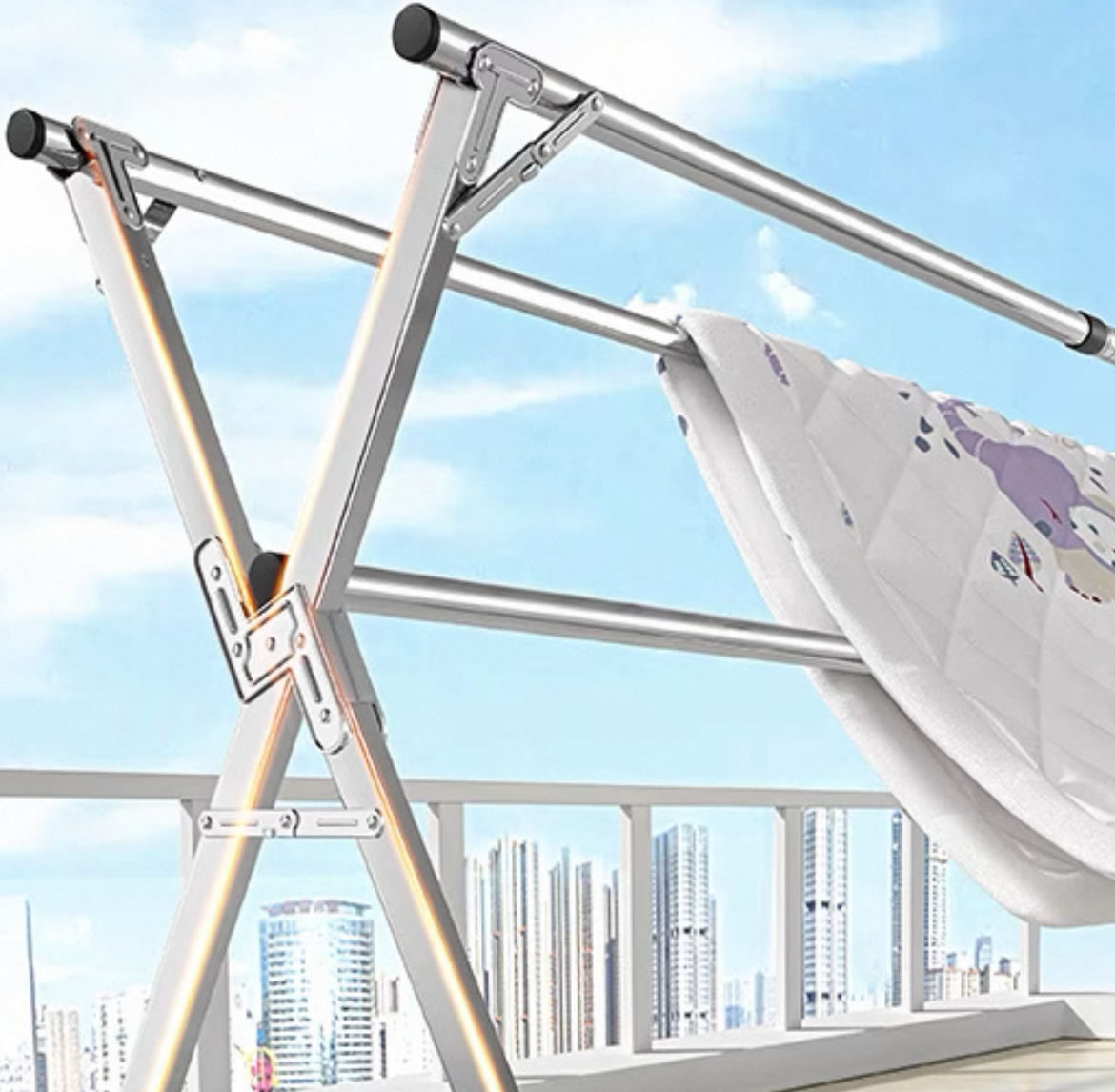

Ytterligare en: 300 000 nitar för aluminiumställ

En tillverkare av torkställ i aluminium hade ett annat problem. Deras solida aluminiumnitar fungerade - men löpande bandet var långsamt. Hög inställningskraft innebar noggrann pressinställning, och eventuell felinställning förvrängde den tunna slangen.

Vi gav dem semi-hollow nitar i aluminium: 4,0 mm skaft, 7,0 mm runt huvud, 10,0 mm piplängd. Vanlig finish. Inget fancy.

Inställningskraften minskade med 60 %. Förvrängningen försvann. Monteringshastigheten ökade med 35 %. De testade 1 000 nitar över 500 ställ, körde 10 000 vikcykler med en belastning på 15 kg och hade ingen lossning. Nu beställer de 300 000 stycken om året av oss.

Vad vi faktiskt gör

Halvhåliga nitar från Nuote Metals kommer i:

• Skaftdiametrar:1,5 mm till 8,0 mm
• Material: Lågkolhaltigt stål, rostfritt stål (304/316), mässing (C2680), koppar (C11000), aluminium (5052/5056)

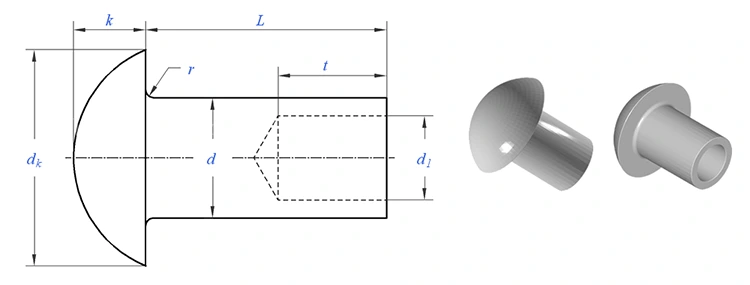

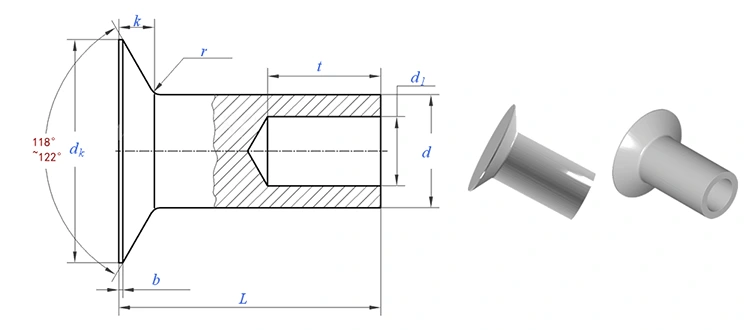

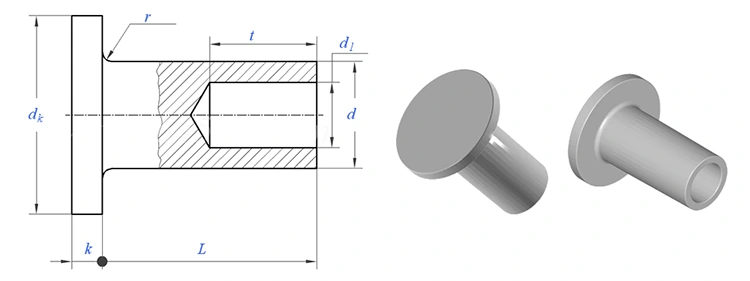

• Huvudstilar:Rund, platt, oval, takstol, panna, universal, svamp, försänkt
• Avslutar:Förzinkad, svartoxid, passiverad, lackerad, nickelpläterad, antik, anodiserad, slät

Alla anpassade längder. Inget från hyllan. Eftersom varje applikation är annorlunda.

Processen: Vad vi kontrollerar och varför

Vi testar inte slumpmässigt. Varje batch går igenom detta:

• Inkommande tråd – Diameter och hårdhet kontrolleras före produktion. Spektrometer verifierar materialsammansättning. Om spolen är utanför spec, avvisar vi den innan den träffar pressen.
• Första artikeln – 10 nitar uppmätt på en optisk komparator. Varje dimension verifierad – skaft, huvud, piplängd, hålighetsdjup.
• Pågående – 5 nitar var 500:e stycke. Kritiska dimensioner kontrolleras med digitala bromsok. Varje drift stoppar pressen.
• Inställningstest – Var 2 000:e stycke sätter vi in ​​3 i ett prov av ditt faktiska material. Vi inspekterar clinchen för symmetri, täthet och sprickor.
• Slutsortering – 100 % optisk inspektion. AQL-prov manuellt verifierat.

De toleranser vi har:

Vad du får när du beställer

När dina nitar anländer får du ett komplett rekord:

• Materialcertifikat – Kemisk sammansättning och dragegenskaper från originalspolen. Spårbar till värmenummer.
• Inspektionsblad – Faktiska mått på 10 nitar från din batch. Inte "inom toleransen" – de faktiska siffrorna.
• Ytbehandlingscertifikat – Pläteringstjocklek verifierad av XRF (om tillämpligt).
• Överensstämmelsedokument – ​​Undertecknat av vår QA-chef, med ett unikt batchnummer.

Vi behåller kopior i fem år. Du borde behålla din också.

Tre frågor vi faktiskt får

F: "Vad är skillnaden mellan halvt ihåligt och halvt rörformigt?"

A: Ingenting. De är samma produkt. Två namn för samma fäste — en nit med en grund hålighet i svansen. Vissa branscher använder en term, andra den andra. Vi gör båda.

F: "Kan jag använda dessa utomhus?"

S: Ja, med rätt finish. För utomhusapplikationer rekommenderar vi:

• Rostfritt stål (304 eller 316) halvhåliga nitar med passiverad finish för permanent korrosionsbeständighet
• Förzinkat stål med gulkromat för 96 timmars saltspraymotstånd
• Aluminium med anodiserad yta för lätta monteringar utomhus

F: "Hur väljer jag rätt fatlängd?"

S: Fatlängd = din materialstapeltjocklek + 1,5–2,0 mm. Om du sammanfogar två 2 mm ark (totalt 4 mm), välj en cylinderlängd på 5,5–6,0 mm. För kort, och clinchen är svag. För lång, och tunnan skrynklas. Skicka oss din materialhög så rekommenderar vi den exakta längden.

Nuote Metals – Dongguan, Kina. ISO 9001:2015 certifierad. Gratis prover tillgängliga. Kontakta oss med dina specifikationer – vi svarar inom 24 timmar med verktygskostnad (om någon), styckepris och ledtid.
