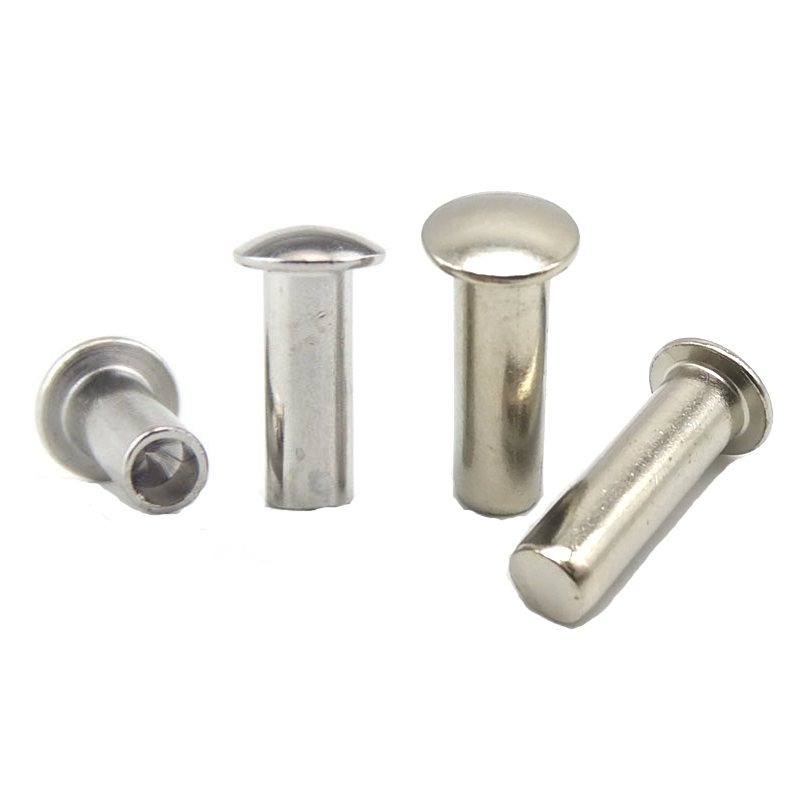

Pan Head Nitar

Nitar med pannhuvudär vad ingenjörer anger när de behöver något mellan ett runt huvud och ett platt huvud. Pannhuvudet har en bredare lageryta än ett runt huvud (1,8–2,2× skaftdiameter mot 1,6–1,8×) men större huvudhöjd än ett platt huvud. Den korta raka sidoväggen ger den ett rent, färdigt utseende som sitter bra på synliga enheter utan att se skrymmande ut.

När ett runt huvud är för framträdande och ett platt huvud är för lågt är pannhuvudet svaret.

Pan vs. Round vs. Flat – Där Pan Head passar

När ska man välja pannhuvud:

• Du vill ha mer bäryta än ett runt huvud men mer huvudhöjd än ett platt huvud
• Niten kommer att synas och utseendet spelar roll
• Du behöver en ren, färdig look utan huvuddelen av ett runt huvud
• Frigången är måttlig – inte tillräckligt snäv för platt huvud, inte tillräckligt öppet för runt huvud

Vad vi gör – två mönster, fem material

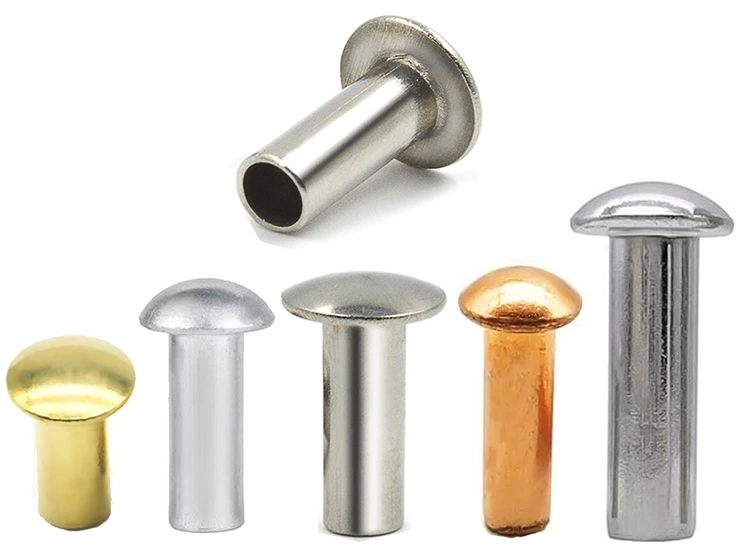

Nitar med pannhuvudfinns i solid och semi-tubulary design. Helt rörformigt är inte tillgängligt för denna huvudstil på grund av den korta raka sidoväggens geometri.

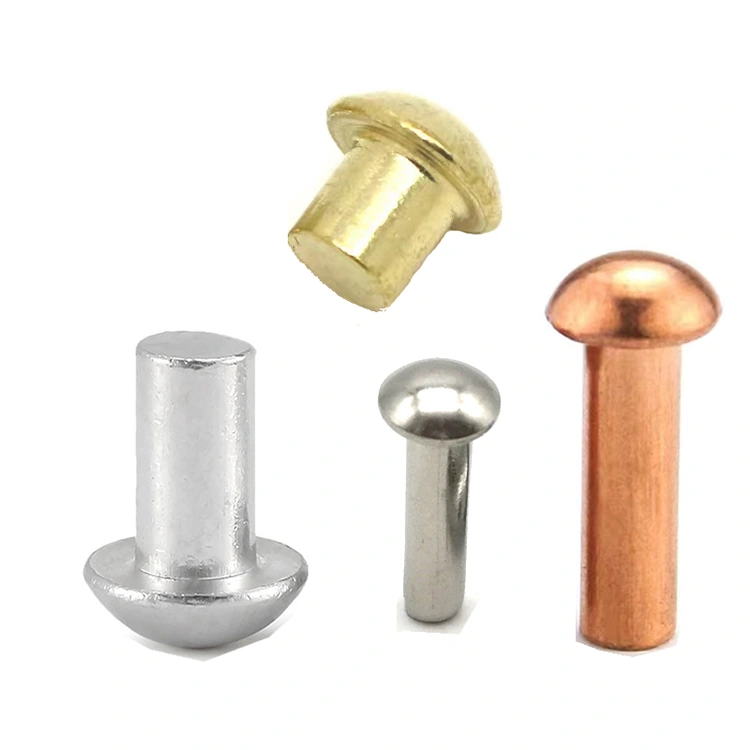

Material tillgängligt:Lågkolhaltigt stål, rostfritt stål (304/316), mässing (C2680), koppar (C11000), aluminium (5052/5056)

Avslutar:Förzinkad, svartoxiderad, passiverad, lackerad, nickelpläterad, antik, eloxerad, slät – beroende på material.

En riktig applikation – kommersiellt kaffemaskinshus

En tillverkare av kommersiella kaffemaskiner satte ihop de yttre höljespanelerna med nitar med runda huvuden. De runda huvudena stack ut märkbart på den färdiga maskinen, vilket försämrade det premiumutseende som märket ville ha. Plannitar övervägdes, men husdesignen hade begränsat utrymme bakom panelen - försänkning var inte möjlig utan att metallen tunnas för mycket. Designteamet behövde en nit med lägre profil än runt huvud men utan att behöva försänka.

Nuote Metals levererade halvtubulära nitar i rostfritt stål med pannhuvud – 4,0 mm skaft, 8,0 mm pannhuvud, 8,0 mm pipalängd, passiverad finish. Pannhuvudet satt lägre än det ursprungliga runda huvudet, vilket ger huset ett renare utseende. Den korta raka sidoväggen skapade en färdig look utan huvuddelen av en kupol. Det halvrörformade hålrummet höll låg inställningskraft, vilket förhindrade deformation av de tunna höljespanelerna.

Tillverkaren testade 500 nitar på 100 maskiner. Efter montering och fälttestning, ingen lossning, ingen korrosion. Designteamet godkände den nya huvudstilen för alla framtida modeller. De beställer nu pannhuvudnitar i satser om 100 000 stycken årligen.

Standardalternativ – anpassade efter din specifikation

Nitar med pannhuvudtillverkas efter dina exakta krav. Eftersom varje applikation har olika behov av utrymme och utseende, har vi inga standardstorlekar för pannhuvuden – varje beställning är specialtillverkad.

Vad vi behöver av dig:

• Skaftdiameter – 1,5 mm till 8,0 mm
• Huvuddiameter – anpassad till dina krav på lageryta
• Huvudhöjd – anpassad till ditt utrymmeskrav
• Total längd – eller din totala materialstapeltjocklek
• Material – stål, rostfritt, mässing, koppar eller aluminium
• Design – solid eller halvrörformig
• Ytbehandling – zink, passiverad, lackerad, nickel, anodiserad, etc.

Vi rekommenderar:Om du inte är säker på huvudets diameter eller höjd, skicka oss en ritning eller ett prov på din montering. Vi kommer att rekommendera de optimala pannhuvuddimensionerna för din applikation.

Exempel ledtid:5–10 dagar för anpassade pannhuvudspecifikationer. För detaljerade krav, vänligen kontakta vårt säljteam.

Hur vi formar pannhuvuden – den raka väggen som gör skillnaden

Pannhuvudet ser enkelt ut – en kupol med en rak sidovägg. Men den raka väggen kräver exakt formdesign. För mycket avsmalnande, och det ser ut som ett runt huvud. För lite, och huvudhöjden blir inkonsekvent.

Vad vi kontrollerar:

• Väggvinkeln – Sidoväggen måste vara rak, inte avsmalnande. Detta skapar den rena, färdiga looken som skiljer pannhuvudet från det runda huvudet.
• Kronens radie – Den övre delen av huvudet är lätt kupolformad, inte helt platt. Våra stansar skärs till en specifik kronradie som matchar den klassiska pannhuvudprofilen.
• Hörnradien – Övergången från huvud till skaft måste vara jämn. Ett skarpt hörn skapar spänningskoncentration som kan leda till sprickbildning under härdning.

Resultatet:Pannhuvuden som ser rena ut, sitter konsekvent och sätter pålitligt – sats efter sats.

Vår process:

• Tråddragning – Material dras till exakt skaftdiameter (±0,02 mm)
• Cut-off – klippt till ämnets längd
• Första slaget – Blank kvadratisk och centrerad
• Andra slaget (förformning) – Formen börjar formen av pannhuvudet med den raka väggen
• Tredje slaget (myntning) – Slutlig huvudform och tjocklek
• Fjärde slaget (om så krävs) – Stämpeln skapar hålrum för semi-tubulär
• Trimning – Blixten borttagen
• Tumling – Mikrogradar elimineras
• Plätering eller beläggning – Appliceras enligt specifikation

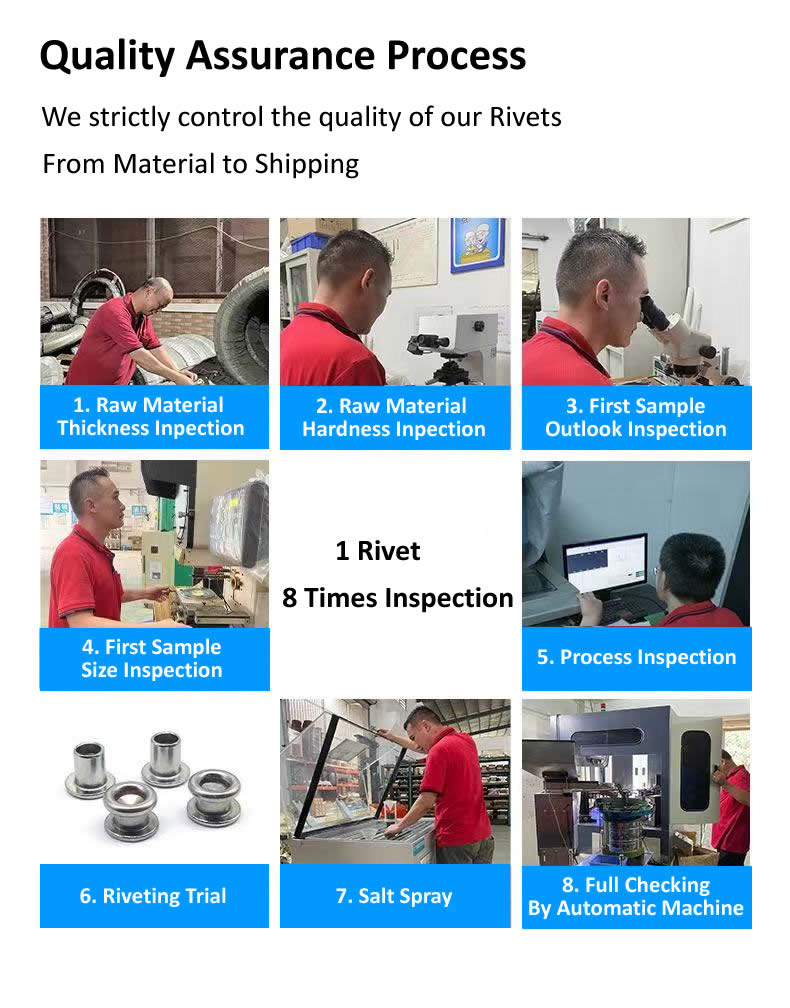

En nit, åtta kontroller – hur vi säkerställer att varje pannhuvud är rätt

Vi litar inte på tur. Varje sats avpan head nitarpasserar genom åtta separata kvalitetsgrindar innan de lämnar vår fabrik. Principen är enkel: mät tidigt, mät ofta och anta aldrig.

Kontroll av råmaterialdiameter– Inkommande tråd mäts med en lasermikrometer. Diametertolerans: ±0,02 mm. Varje spole utanför detta intervall avvisas innan den rör vid våra rubriker.

Hårdhetskontroll av råvaror– Ett prov från varje spole testas på en Rockwell hårdhetstestare. Det acceptabla utbudet varierar beroende på material (stål: HRB 70–85, rostfritt: HRB 80–95, mässing: HRB 60–75).

Första artikelns utseendekontroll– Efter verktygsinställning inspekteras de första 10 nitarna visuellt under förstoring. Vi letar efter sprickor, blixtar, ojämna huvuden eller ytmärken. Alla synliga defekter stoppar pressen.

Första artikelns dimensionskontroll– Samma 10 nitar mäts på en optisk komparator. Huvuddiameter, huvudhöjd, skaftdiameter, total längd och kavitetsdjup (för semi-tubular) måste ligga inom ritningstoleranser innan produktionen startar.

Pågående kontroller –Under massproduktion drar operatören 5 nitar var 500:e stycke. Måtten verifieras med digitala bromsok och en go/no-go-mätare för kavitetsdjup. Eventuell avdrift utlöser verktygsjustering.

Testinställning (provnitning)– Var 2 000:e bit sätter vi 3 nitar i ett representativt materialprov (samma tjocklek och typ som din montering). Clinchen inspekteras för symmetri och täthet. Inga lösa eller spruckna nitar accepteras.

Saltspraytest (vid behov)– För utomhus- eller pläterade nitar skickar vi prover till vårt labb för ASTM B117 saltspraytestning. Ett certifikat utfärdas med partiet.

Slutlig utgående besiktning– Före förpackning passerar varje nit genom en optisk sorteringsmaskin. Kameror kontrollerar huvuddiameter, huvudhöjd, skaftdiameter, total längd och kavitetsdjup. Avslag matas automatiskt ut. Ett slumpmässigt AQL-prov (nivå II, 1.0) tas sedan för manuell verifiering.

En pannhuvudnit som överlever alla åtta stegen är redo att lämna vår fabrik. Vi håller register över varje kontroll i fem år.

Vad du faktiskt får – en fullständig uppteckning över vad vi gjorde

Vi skickar inte bara nitar. Vi skickar ett register över exakt vad som producerades och hur det verifierades.

I paketet ingår:

• Materialcertifikat – Kemisk sammansättning och draghållfasthet för den använda spolen
• Inspektionsblad – Faktiska mått på 10 nitar från satsen
• Finish certifikat – Pläteringstjocklek verifierad av XRF (om tillämpligt)
• Överensstämmelsedokument – ​​Undertecknat av vår QA-chef, batchspårbart

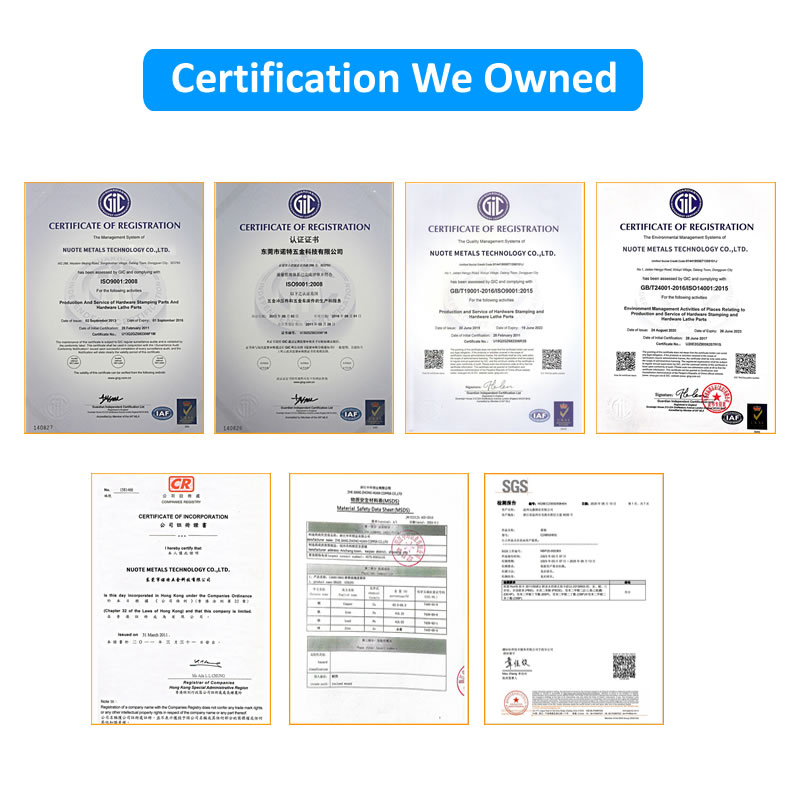

Certifierad till:ISO 9001:2015, RoHS, REACH

Där Pan Head Nitar används

• Kommersiella apparater – Kaffemaskiner, livsmedelsutrustning, varuautomater – synliga sammansättningar där utseendet har betydelse
• Möbler – Kontorsmöbler, hyllor, displayenheter – synliga fogar som behöver en ren finish
• Fordon – Inredning, instrumentpaneler, säteskomponenter – där utseende och måttligt utrymme möts
• Elektronik – Kapslingar, chassi, kontrollpaneler – där niten är synlig men inte ska vara skrymmande
• Medicinsk utrustning – Apparathöljen, instrumentenheter – där hygien och utseende har betydelse
• Industriell utrustning – Kontrollpaneler, maskinskydd – där en professionell finish krävs
• Allmän tillverkning – Alla enheter där det runda huvudet är för skrymmande och det platta huvudet är för lågt

Tre frågor vi svarar ofta på

F1: Pannhuvudet ser ut som ett runt huvud. Vad är egentligen skillnaden?

S: Pannhuvudet har en kort rak sidovägg mellan kupolen och skaftet. Ett runt huvud är en kontinuerlig kurva från toppen till skaftet. Denna raka vägg ger pannhuvudet en bredare lageryta (1,8–2,2× skaftdiameter mot 1,6–1,8×) och en något lägre profil. Den visuella skillnaden är subtil men betydande – pannhuvudet ser mer "designat" och mindre "industriellt ut". Om du håller dem sida vid sida är den raka väggen giveaway.

F2: Vilken huvudstil ser mest professionell ut på konsumentprodukter?

S: För konsumentprodukter där utseendet spelar roll är pannhuvud ofta det bästa valet. Den har ett rent, färdigt utseende – mer raffinerat än runt huvud (som kan se industriellt ut) och mer rejält än platt huvud (som kan se för minimalt ut). Den raka sidoväggen ger den ett "designat" utseende som signalerar kvalitet. Om du tittar på förstklassiga kaffemaskiner, exklusiva möbler och hemelektronik, kommer du att se pannhuvudnitar som används medvetet som ett designelement, inte bara som ett funktionellt fästelement.

F3: Vad är den typiska ledtiden för anpassade pannhuvudnitar med en specifik huvuddiameter?

S: För anpassade pannhuvudnitar beror tidslinjen på om vi behöver skapa nya verktyg. Om din huvuddiameter ligger inom vårt befintliga verktygssortiment är provets ledtid 5–10 dagar. Om vi ​​behöver designa och skära nya stansar tar tillverkningen av verktyg 15–20 dagar, följt av provproduktion. Kontakta vårt säljteam med dina specifikationer, så ger vi dig en korrekt tidslinje. Vi tar inte betalt för verktyg på standardmått för pannhuvud – endast för helt anpassade huvudprofiler.
