Långa tubulära nitar

Vad är långa tubulära nitar?

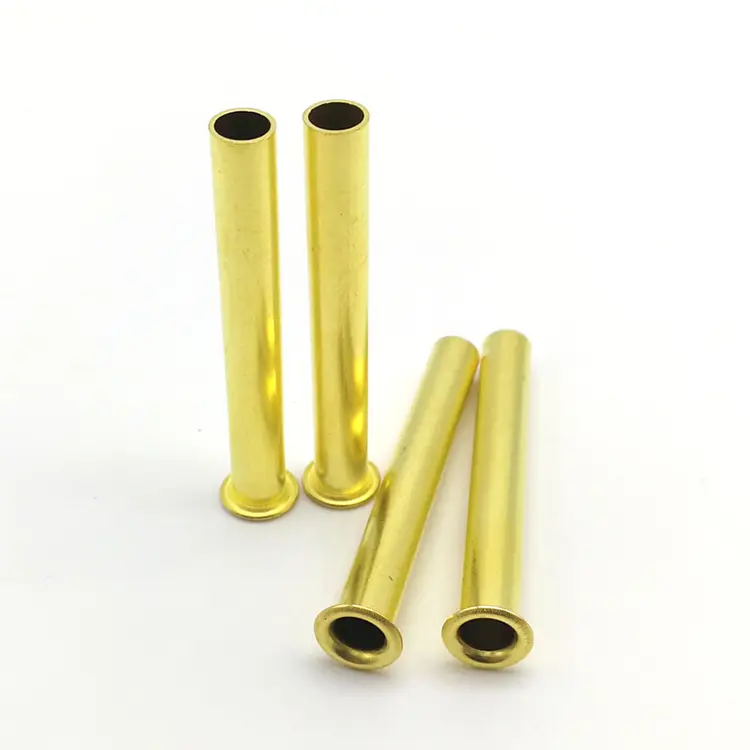

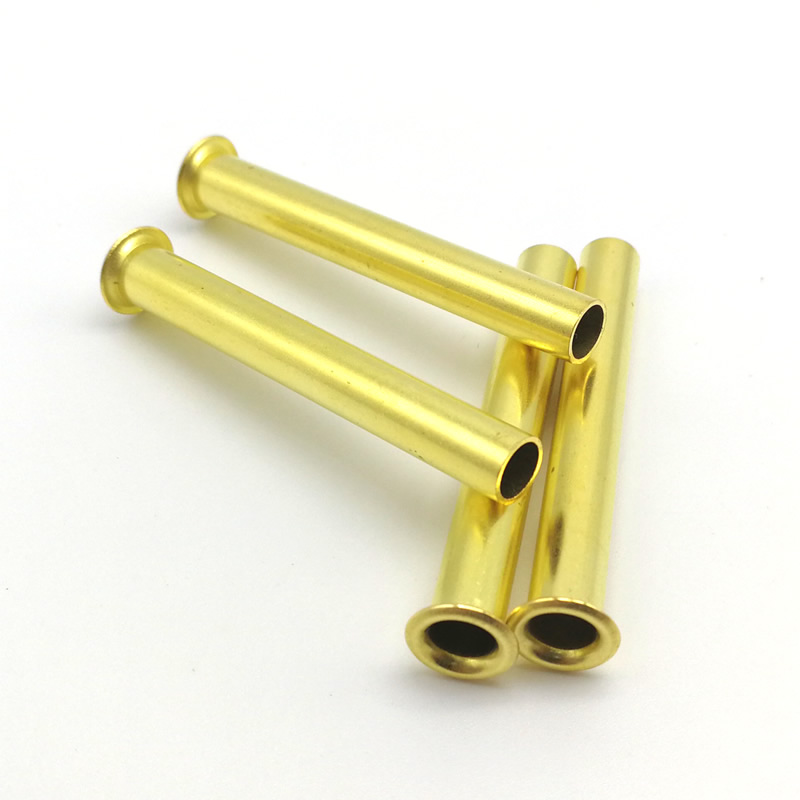

Långa rörnitar är helt ihåliga fästelement som tillverkas genom att skära längder från metallrör och forma ett huvud i ena änden. Den "långa" beteckningen hänvisar till den förlängda pipans längd – vanligtvis över 4–5 gånger skaftets diameter, med tillgängliga längder upp till 100 mm eller mer.

Till skillnad från vanliga tubulära nitar (som vanligtvis har längder upp till 20–30 mm), är långa tubulära nitar designade för:

• Tjocka materialstaplar– Sammanfoga flera lager av material där en standardnit inte kan nås
• Kabelgenomföring– Dra elektriska ledningar eller kablar genom det ihåliga hålet
• Snörningsapplikationer– Låt sladdar, rep eller remmar passera genom fästet
• Distans-/bussningsfunktioner– Hålla ett fast avstånd mellan komponenterna

Långa kontra standard tubulära nitar – där den extra längden spelar roll

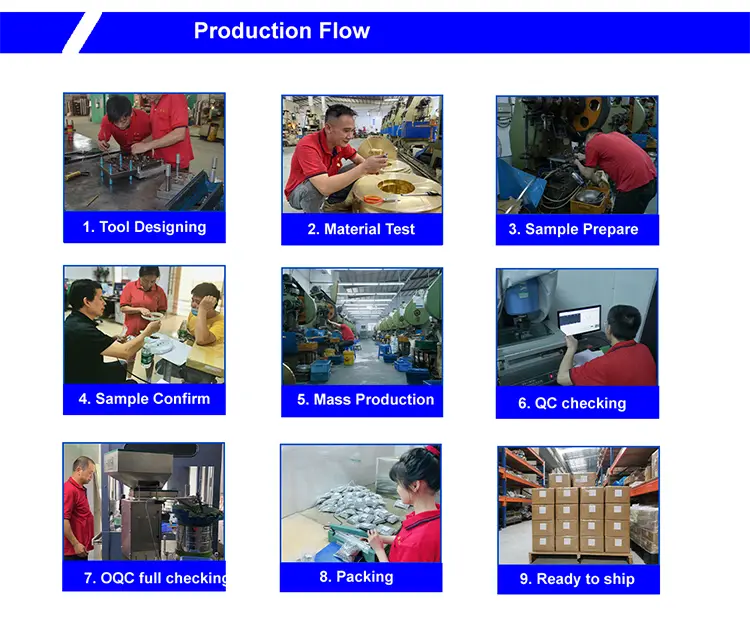

Tillverkningsprocess – Skär rör + Formhuvud

Långa rörnitar tillverkas med samma rörskärnings- och rubrikningsprocess som vanliga rörnitar – men med de utökade längderna blir precisionen ännu mer kritisk.

1. Inköp av rörlager– Certifierat rörmaterial från godkända bruk – kolstål, rostfritt stål, mässing, koppar eller aluminium. Varje batch levereras med ett brukstestcertifikat och värmenummer.

2. Inkommande besiktning– Rörmaterial kontrolleras för ytterdiameter (±0,02 mm), väggtjocklek och materialsammansättning. Spektrometer bekräftar materialkvalitet.

3. Rörskärning– Röret skärs till exakt ämneslängd. För långa nitar (upp till 100 mm) är rakhet och rakhet kritiska.

4. Rubrik– Det avskurna rörämnet placeras i en rubrikpress. En karbidform bildar huvudet (rundt, platt eller försänkt) i ena änden. Polerade stansar förhindrar ytmärken.

5. Trimning– Blixten runt huvudkanten tas bort.

6. Tumling– Mikrogradar är eliminerade.

7. Plätering eller beläggning– Appliceras vid behov.

8. Slutbesiktning– 100 % optisk sortering. AQL-prov manuellt verifierat.

Exempel ledtid:5–7 dagar standard; anpassade verktyg: 15–20 dagar.

Materialoch ytbehandlingar för långa tubulära nitar

Standard finish:Förzinkad, förnicklad, passiverad, lackerad, antik, slät.

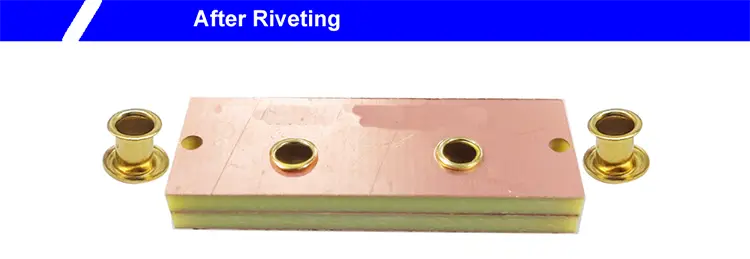

En verklig applikation – Genomföring av kablage för bilar

En tillverkare av kablage till bilar behövde ett fästelement för att dra buntar av ledningar genom en tjock skottpanel. Panelen bestod av flera lager – plåt, ljuddämpande material och plastlister – totalt 18 mm i tjocklek. Kunden behövde ett ihåligt fästelement som skulle:

• För ledningarna rent genom den tjocka panelen
• Skydda ledningarna från vassa metallkanter
• Tillhandahåll en permanent, vibrationsbeständig anslutning
• Kräver inte ytterligare genomföringar eller bussningar

Vi levererade långa rörnitar i förzinkat stål – 5,0 mm skaft, 9,0 mm runt huvud, 22,0 mm piplängd, gul zinkfinish. Den förlängda pipan passerade genom hela 18 mm materialstapeln med utrymme att blossa rent på baksidan. Det ihåliga hålet tillät ledningar att passera genom panelen utan att skava. Det runda huvudet gav ett rent, färdigt utseende på den synliga sidan. Kunden testade 1 000 nitar på 500 fordon. Efter 10 000 vibrationscykler, noll lossning, noll kabelskada. De beställer nu långa tubulära nitar i satser om 200 000 stycken årligen.

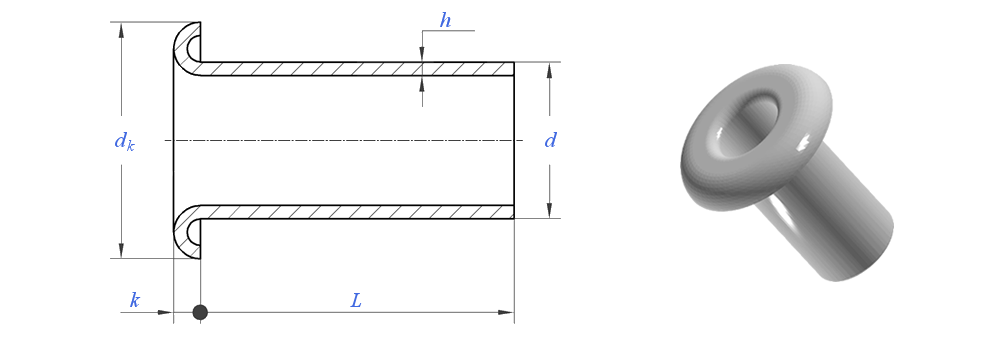

Hur man specificerar en lång tubulär nit

När man anger en lång tubulär nit är den kritiska dimensionen piplängden. Detta beräknas från din totala materialstapeltjocklek plus den extra längden som behövs för utvidgning.

Den allmänna regeln: Piplängd = Total materialstapeltjocklek + 2,0–2,5 mm (för ren utvidgning utan att skrynklas).

Till exempel, om din materialstapel är 18 mm tjock, välj en trumlängd på 20–20,5 mm. För längre stackar kan den extra utvidgningslängden behöva öka något för att rymma det längre röret.

Vad vi behöver av dig:

• Skaftdiameter– 1,0 mm till 10,0 mm
• Tunnlängd– vi beräknar från din materialstapeltjocklek
• Total längd– från huvudet till bakkanten
• Huvud stil– rund, platt eller försänkt
• Material– kolstål, rostfritt stål, mässing, koppar eller aluminium
• Avsluta– zink, passiverad, nickel, lackad, antik m.m.

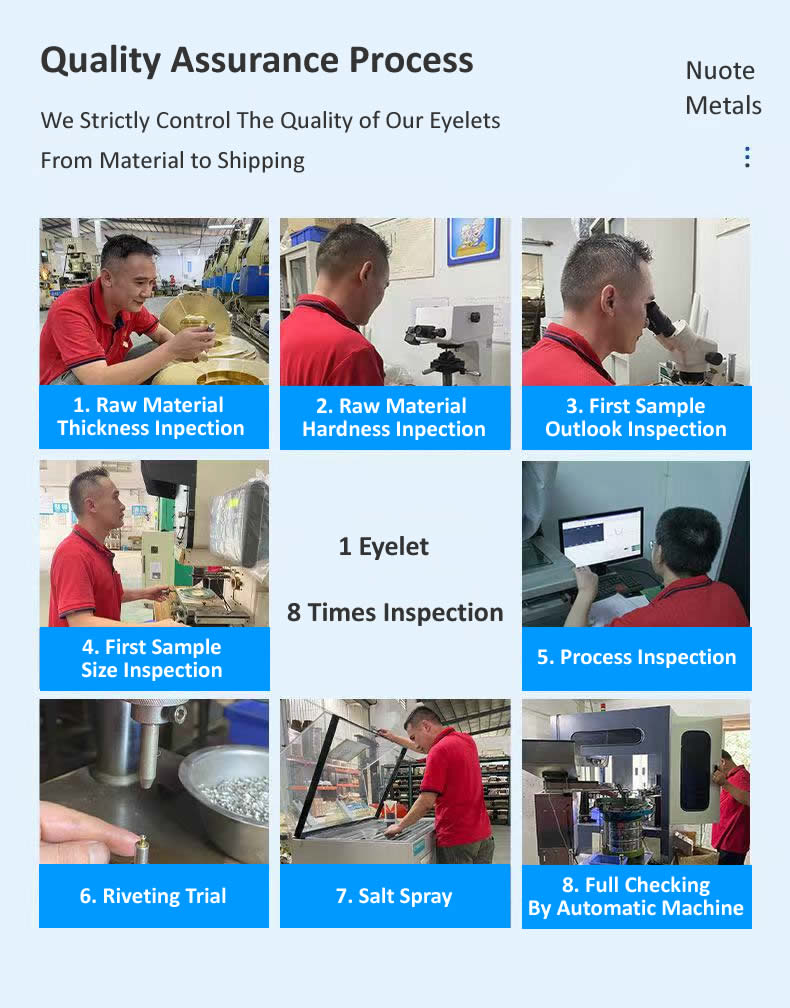

En nit, åtta kontroller – hur vi säkerställer kvalitet

Varje sats av långa rörformiga nitar passerar genom åtta kvalitetsgrindar:

Kontroll av råmaterialdiameter– Rörstock mätt med lasermikrometer (±0,02 mm). Varje spole utanför räckvidden avvisas.

Kontroll av råvarusammansättning– Spektrometerverifiering av materialkvalitet.

Första artikelns utseendekontroll– Första 10 nitarna inspekterade under förstoring för sprickor, grader, defekter.

Första artikelns dimensionskontroll– Innerdiameter, ytterdiameter, huvuddiameter, huvudhöjd och total längd verifierad på optisk komparator.

Pågående kontroller– 5 nitar var 500:e stycke. Varje drift stoppar pressen.

Testinställning (provfaxning)– Var 2 000:e bit, sätt in 3 nitar i provmaterialet. Clinch inspekterad för symmetri och sprickor.

Saltspraytest (vid behov)– ASTM B117-testning. Certifikat utfärdat med batch.

Slutlig utgående besiktning– 100 % optisk sortering. AQL-prov manuellt verifierat. Fullständig dokumentation utfärdad.

Arbeta med kunder över hela världen

Vi levererar långa tubulära nitar till tillverkare i Nordamerika, Europa och Asien. Våra kunder bygger:

• Kablage för fordon– Skottgenomföringar, kabelhantering
• Industriell utrustning– Tjocka paneler, strukturella anslutningar
• Möbler– Kraftiga ramskarvar, tjocka materialstaplar
• Elektronikkapslingar– Kabelgenomföringar, kabeldragning
• Marin hårdvara– Korrosionsbeständig tjockpanelsfästning
• VVS-system– Kanalanslutningar, tjocka isoleringspaneler

Vi samarbetar med både små monteringsverkstäder och stora OEM-tillverkare – från snabb prototyptillverkning till stora produktionsserier. Vår styrka är flexibilitet: anpassade storlekar, snabba prover och jämn kvalitet i alla volymer.

Tre frågor vi svarar ofta på

F: "Kan jag få prover innan jag beställer produktionskvantiteter?"

A: Ja – vi erbjuder prover för alla våra produkter. För befintliga standardspecifikationer tillhandahålls prover gratis – du betalar endast fraktkostnaden. För anpassade storlekar eller anpassade verktyg beror provtillgänglighet och ledtid på de specifika kraven. Vänligen kontakta vårt säljteam med din ritning eller specifikation, så kommer de att ge råd om provkostnad och leveranstidslinje.

F: "Vilken är den maximala pipanlängden du kan producera för långa tubulära nitar?"

S: Vi kan tillverka långa rörformiga nitar med piplängder upp till 100 mm, beroende på diameter och väggtjocklek. För längder över 100 mm rekommenderar vi att du konsulterar vårt ingenjörsteam – längre nitar kan kräva speciell hantering och är föremål för genomförbarhetsgranskning baserat på dina specifika material- och applikationskrav. Det praktiska maximumet bestäms ofta av tillgången på rörmaterial och kapaciteten för rubrikpressen.

F: "Kräver långa tubulära nitar speciella sättningsverktyg jämfört med standard tubulära nitar?"

S: I allmänhet nej – samma inställningsverktyg kan användas så länge som verktyget är kompatibelt med axeldiametern. För mycket långa nitar (över 50 mm pipalängd) rekommenderar vi dock att man använder en styrd inställningsstans för att förhindra att pipan bucklas under utvidgning. Den extra längden gör röret mer känsligt för böjning om kraften inte appliceras rakt. Vi kan leverera matchade sättningsverktyg som är utformade specifikt för dina långa rörformiga nitdimensioner – stansar och städ som säkerställer ren, rak utvidgning utan att böjas. Ledtiden för verktyg är vanligtvis 5–7 dagar, och vi kan inkludera den i din provbeställning.
