Iron Semi Hollow Nitar: Starka, kostnadseffektiva fästelement för högvolymproduktion

När din montering kräver en permanent skarv men den höga härdkraften hos en solid nit orsakar deformation eller saktar ner din produktionslinje, är halvhålnitar av järn ett praktiskt alternativ. Den grunda håligheten vid stjärten minskar inställningskraften med cirka 70 % jämfört med en solid nit, samtidigt som den behåller 80–90 % av skjuvhållfastheten. Resultatet är ett fästelement som installeras snabbt, fungerar med lättare verktyg och som fortfarande ger en pålitlig, permanent fog.

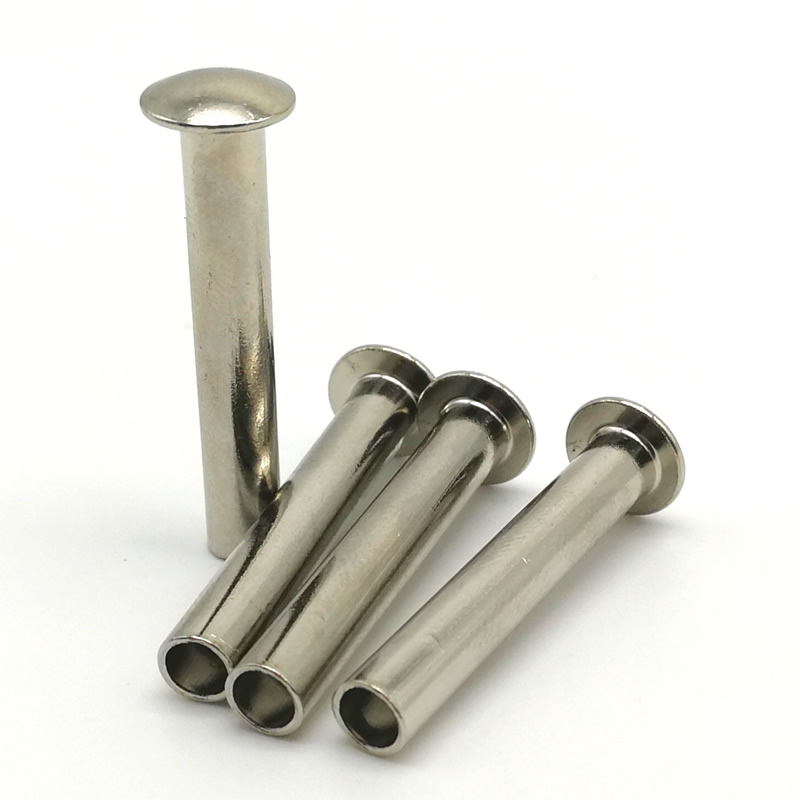

Nuote Metals kallhuvuden järn semi-ihåliga nitar av lågkolhaltigt stål (1006, 1008, Q195) med diametrar från 1,2 mm till 10 mm. Dessa nitar är tillgängliga i flera huvudstilar och ytfinishar och tjänar industrier inklusive möbler, fordon, hårdvara och allmän industrimontering.

Vad gör en semi-ihålig nit annorlunda

Det avgörande kännetecknet för en halv-ihålig nit är den grunda håligheten i bakänden - vanligtvis 45–55 % av pipans längd. Under installationen rullar endast den tunna väggen av denna ihåliga sektion utåt för att bilda clinch. Detta skiljer sig i grunden från en solid nit, där hela skaftet måste deformeras.

För de flesta industri-, möbel-, bil- och hårdvarutillämpningar ger den halvhåliga järnniten mer än tillräckligt med styrka samtidigt som den håller produktionen effektiv.

Tekniska specifikationer – Material, mått och ytbehandlingar

Materialkvaliteter

Järnnitar är benägna att rosta, så de är vanligtvis ytbehandlade med zinkplätering, nickelplätering eller andra ytbehandlingar.

Standardmått – Runt huvud

Toleranser: Skaftdiameter ±0,05 mm, huvuddiameter ±0,15 mm, total längd ±0,15 mm. Anpassade fatlängder tillgängliga på begäran. Nominella diametrar från 1,2 mm till 10 mm överensstämmer med industristandarder.

Tillgängliga huvudstilar

Ytfinish för järnnitar

Hur vi kallhuvudet stryker halvihåliga nitar

Cold heading är processen att forma metall vid rumstemperatur med hjälp av höghastighetspressar och precisionsformar. För semi-hollow nitar av järn använder vi en multi-station cold header som utför flera operationer i en enda kontinuerlig sekvens.

Tråddragning– Inkommande ståltråd dras till exakt skaftdiameter.

Cut-off– Tråden kapas till den exakta ämneslängden för varje nit.

Första slaget (kvadrering)– Ämnet är centrerat och kvadratiskt i tärningen.

Andra slaget (rubrik)– En karbidform bildar huvudet (rundt, platt, försänkt, svamp eller panna).

Tredje slaget (hålrumsextrudering)– En stans skapar den halv-ihåliga håligheten vid svansen (45–55 % av pipans längd).

Trimning– Eventuell blixt runt huvudkanten tas bort.

Tumlande– Mikrogradar tas bort och ytan förbereds för plätering.

Plätering eller beläggning– Förzinkning, nickelplätering, svartoxid eller fosfat appliceras enligt specifikation.

Cold heading härdar stålet och ökar ythårdheten med 15–20 % utan ytterligare värmebehandling. Våra hårdmetallformar är polerade till Ra 0,1 µm för att säkerställa jämn huvudformning och konsekvent kavitetsdjup.

Se How We Make Iron Semi Hollow Nitar

Att se är att tro. Klicka på videon nedan för att se vår kallhuvudpress i aktion – från trådmatning till färdig nitutkastning. Hela sekvensen körs med 200–300 stycken per minut, med kvalitetsövervakning i realtid i varje steg.

Vårt multistations kalla skärbord utför kvadrering, riktning, hålighetsextrudering och trimning i en enda kontinuerlig cykel – allt med bibehållen tolerans på ±0,05 mm. Det du ser är vad vi levererar, batch efter batch.

Vår kvalitetskontrollprocess – från råmaterial till din produktionslinje

Vi förlitar oss inte på enbart slumpmässigt urval. Varje parti med halvhåliga nitar av järn följer ett skiktat inspektionssystem som fångar upp problem innan de blir problem.

Inkommande materialstadium

Varje spole av ståltråd kontrolleras med avseende på diameter (lasermikrometer, ±0,02 mm) och hårdhet (Rockwell-testare, HRB 70–85). Vi avvisar alla spole som avviker från det specificerade området.

Uppställning och förstasteg

När verktyget är installerat undersöks de första 10 nitarna under 20x förstoring för ytdefekter och mäts sedan på en optisk komparator. Huvuddiameter, huvudhöjd, skaftdiameter, total längd och kavitetsdjup måste matcha ritningen innan produktionen påbörjas.

Under produktionsstadiet

Operatörer drar 5 nitar var 500:e bit. De kontrollerar kritiska dimensioner med digitala bromsok och en go/no-go-mätare för kavitetsdjup. Varje drift utanför toleransen utlöser ett omedelbart pressstopp och verktygsjustering.

Clinch-verifieringsstadiet

Var 2 000:e bit sätter vi 3 nitar i ett prov av ditt faktiska material (samma tjocklek och sammansättning). Den rullade clinchen inspekteras för symmetri, täthet och sprickfri bildning.

Korrosionsprovning (om tillämpligt)

För pläterade nitar placeras prover i vår saltspraykammare enligt ASTM B117. Förzinkning: minst 48–96 timmar. Ett certifikat utfärdas med partiet.

Sista sorteringsstadiet

Varje nit passerar genom en optisk sorteringsmaskin med höghastighetskameror. Den avvisar delar med felaktig huvuddiameter, huvudhöjd, skaftdiameter eller kavitetsdjup. Efter sortering verifieras ett slumpmässigt AQL-prov (Nivå II, 1.0) manuellt med profilprojektor och mikrometrar.

Alla inspektionsprotokoll – inklusive mätloggar, testinställningsfoton och saltsprayrapporter – bevaras i fem år och ingår i varje leverans.

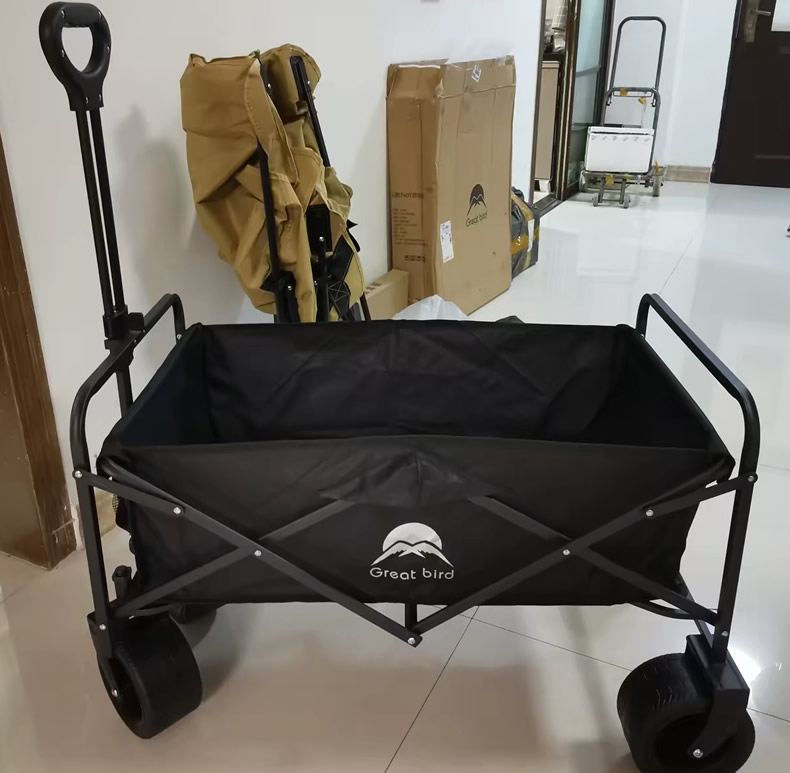

Ett verkligt kundexempel – Utomhusfällbar ram

Detta är en av många applikationer för halvihåliga järnnitar. Vi inkluderar det för att visa verklig produktionsanvändning, inte för att föreslå begränsningar.

En tillverkare av kraftiga fällbara vagnar för camping och trädgårdsarbete behövde en hållbar, billig nit för sax-gångjärnslederna. Vagnsramen använde 2 mm tjocka stålrör. De ursprungliga solida nitarna krävde hög inställningskraft, vilket deformerade slangen och bromsade monteringen. Kunden ville också ha en korrosionsbeständig yta för utomhusbruk.

Nuote Metals levererade halvihåliga nitar av järn – 5 mm skaft, 9 mm runt huvud, 12 mm tunna längd, gul zinkpläterad. Den halv-ihåliga kaviteten skär inställningskraften från 4 ton till 1,6 ton, vilket eliminerar rördeformation. Den gula zinkplätering gav 96 timmars motstånd mot saltstänk – tillräckligt för regn och enstaka lera.

Kunden testade 1 000 nitar på 200 vagnar. Efter 5 000 vikcykler med 100 kg belastning observerades ingen lossning eller rost. De beställer nu halvihåliga nitar av järn i omgångar om 50 000 stycken, som används över hela deras vikvagnslinje.

Betrodd av kunder över hela världen

Vi är stolta över att arbeta med kunder över hela världen. Nedan finns bilder från våra fabriksbesök, kundmöten och projektsamarbeten genom åren. Det här är inte stockbilder – de är riktiga ögonblick med de människor som litar på att vi levererar deras nitar.

Din beställning kommer med full spårbarhet

Vi skickar inte bara nitar. Varje beställning av halvihåliga nitar i järn lämnar vår fabrik med en komplett uppsättning dokument som bekräftar exakt vad som producerades och hur det verifierades.

Materialcertifikat– Vi inkluderar brukstestrapporten som visar kemisk sammansättning och draghållfasthet för den specifika spole som används i din batch.

Första inspektionsprotokoll– Vi mäter 10 nitar från början av löpningen och registrerar varje dimension – huvuddiameter, huvudhöjd, skaft, längd och kavitetsdjup.

Produktionslogg– En sammanfattning av alla pågående kontroller som utförts under körningen, inklusive vem som kontrollerade, när och resultaten.

Inställning av testrapport– Vi sätter in prover i din angivna materialtjocklek och fotograferar clinchen. Resultat av dragkraft registreras på begäran.

Korrosionsprovningscertifikat– För pläterade nitar inkluderar vi saltspraytesttimmar och resultat (ASTM B117).

Intyg om överensstämmelse– Vår QA-chef signerar varje försändelse med ett batch-spårbart nummer.

Vi behåller en kopia av alla dessa register i fem år. Om du någonsin behöver spåra tillbaka till en specifik batch kan vi hämta hela filen.

Nuote Metals är ISO 9001:2015 certifierad. RoHS- och REACH-deklarationer tillhandahålls på begäran.

Policyer

• Prover – 20–50 gratis stycken för standardlagerstorlekar (kunden betalar frakt)
• Provbeställning – 10 000 stycken rekommenderas för förstagångsvalidering
• MOQ – 2 000 stycken (standardstorlekar), 5 000 stycken (anpassad tunna eller huvudstil)
• Ledtid (lager) – 5–7 arbetsdagar
• Ledtid (anpassad) – 12–15 arbetsdagar
• Verktygsladdningar – Inga för standardverktyg med runda huvuden (1,2–10 mm skaft)

Tre frågor vi svarar ofta på

F1: Vad är skillnaden mellan en halvihålig järnnit och en solid järnnit? När ska jag välja den semi-hollow versionen?

S: Den grundläggande skillnaden är den ihåliga håligheten i svansen. En halvihålig nit av järn har ett grunt hålrum i spetsen, vilket endast kräver 25–30 % av den kraft som behövs för en solid nit med samma diameter, vilket gör den snabbare att installera och skonsammare mot omgivande material. Solida nitar erbjuder något högre skjuvhållfasthet (halvhåliga behåller 80–90 % av solid nitstyrka) men kräver tung utrustning och mer tid. För de flesta industri-, möbel-, bil- och hårdvarutillämpningar – inklusive den fällbara vagnslådan ovan – ger halvhåliga nitar mer än tillräckligt med styrka samtidigt som produktionen hålls effektiv. Välj solida nitar endast för extrema strukturella belastningar där maximal skjuvhållfasthet är den enda prioriteringen.

F2: Kan järnhalvihåliga nitar användas utomhus utan att rosta?

S: Ja, med rätt finish. Järnnitar är benägna att rosta och måste ytbehandlas. Våra standardnitar i lågkolstål är tillgängliga med zinkplätering (klar, blå eller gul) som ger 48–96 timmars motstånd mot saltstänk – tillräckligt för regn, fukt och enstaka fukt. För den fällbara vagnlådan valdes gul zinkplätering för dess balans mellan korrosionsbeständighet och kostnad. Förvara halvhåliga nitar av järn i en torr miljö för att undvika fuktinducerad rost. Det rekommenderas att förvara dem i slutna behållare eller fuktsäker förpackning. För mer krävande utomhus- eller kustmiljöer rekommenderar vi att du byter till halvhåliga nitar i rostfritt stål (304 eller 316) som erbjuder 200–1 000+ timmars skydd mot saltstänk.

F3: Hur väljer jag rätt piplängd för en halvihålig järnnit?

S: Välj en cylinderlängd som är 1,5–2,0 mm längre än din totala materialstapeltjocklek. Om du till exempel ska foga två 2 mm stålplåtar (totalt 4 mm), välj en piplängd på 5,5–6,0 mm. Denna extra längd ger tillräckligt med material för att den ihåliga sektionen ska rulla utåt och bilda en säker clinch utan att bottna. Om pipan är för kort blir clinchen svag. För lång, och pipan kan skrynklas. Skicka oss din materialstapeltjocklek, så rekommenderar vi den exakta fatlängden.

Begär en offert – Berätta för oss vad du behöver

Vi förstår att varje sammansättning är olika. Istället för att be dig att passa in en standardprodukt i din design, föredrar vi att börja med dina krav.

För att få en fast offert på järnhalvihåliga nitar, vänligen ange följande information:

• Skaftdiameter (mm) – från 1,2 mm till 10 mm
• Huvudstil (rund / platt / försänkt / svamp / panna)
• Fatlängd (mm) – eller din totala materialstapeltjocklek
• Finish (zinkpläterad klar/blå/gul/nickelpläterad/svart oxid/fosfat)
• Beräknad årlig kvantitet

Du kan också bifoga en ritning, ett foto av din nuvarande nit eller en provdel. Vi svarar inom 24 timmar med:

• Verktygskostnad (om någon) – avstår från standardstorlekar
• Styckpris baserat på din årliga volym
• Ledtid för första prover och massproduktion
• Gratis provpolicy – ​​20–50 stycken för standardlagerstorlekar

Skicka din begäran till Nuote Metals idag. Ingen press, inga förpliktelser – bara en tydlig, konkurrenskraftig offert.
