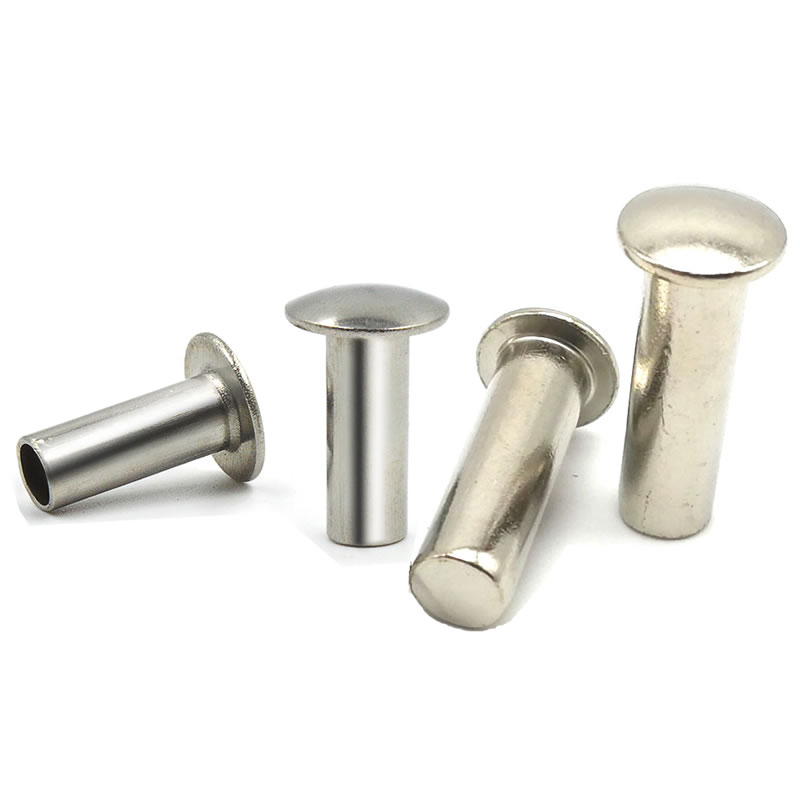

Nitar med järnpannor – det smarta valet för tunna ark och mjuka underlag

Vid fästning av tunn plåt, plastpaneler eller kompositer orsakar vanliga runda huvuden ofta genomdragning eller sprickbildning. Iron Pan Head Rivet löser detta med ett överdimensionerat lågprofilhuvud som fördelar belastningen som en inbyggd bricka. På Nuote Metals konstruerar vi dessa fästelement för att skydda ditt material samtidigt som vi levererar tillförlitliga, permanenta fogar.

Pannhuvudets breda undersida griper ett bredare område – vilket gör det till den bästa för bilinteriörer, HVAC-kanaler, busskarosspaneler och alla applikationer där själva materialet är den svagaste länken.

Anatomin hos ett pannhuvud – varför storlek spelar roll

Det avgörande kännetecknet för en Iron Pan Head Rivet är dess huvudgeometri:

• Huvudets diameter:1,8× till 2,0× skaftets diameter (mot runt huvud vid ~1,6×)
• Huvudhöjd:0,5× till 0,6× skaftets diameter (lägre än det runda huvudets ~0,7×)
• Undersida:Platt och slät, skapar en enhetlig lagerring

Denna större diameter fördelar klämkraften över ett bredare område, vilket minskar yttrycket. För en 6 mm nit erbjuder pannhuvudet ungefär 25 % större lageryta än ett runt huvud med samma skaftstorlek – vilket innebär att du kan använda mjukare material utan deformation eller fel runt hålet.

Tekniska specifikationer

Vi tillverkar enligt DIN 603 (semi-tubular pan head) och ISO 1051 (solid pan head), med full anpassad kapacitet.

Kombinerade dimensionella och mekaniska data

Anpassade huvudförhållanden och längder tillgängliga på begäran.

Pan Head vs. Round Head – När ska man välja vilket

I stället för en tabell, här är en tydlig tumregel:

Välj Pan Headnär ditt material är tunt (≤3 mm), mjukt (aluminium, plast) eller benäget att spricka. Det breda huvudet förhindrar genomdragning och ger en snygg, låg profil finish.

Välj Runt huvudvid fogning av tjocka stålplåtar (≥5 mm) i miljöer med hög vibration. Den högre kupolen erbjuder överlägsen slagtålighet och stötdämpning.

För de flesta bil-, hushålls- och HVAC-enheter är Iron Pan Head Rivet det smartare valet. Nuote Metals har båda lager – och vi kan hjälpa dig att bestämma utifrån din specifika fogdesign.

Solid vs. Semi-Tubular – Vilken konfiguration fungerar för Pan Heads?

Båda kroppstyperna finns tillgängliga, men ditt val påverkar monteringshastighet och ledstyrka.

Vår rekommendation:För tunna paneler och automatiserad produktion, välj semi-tubular. För strukturell integritet i tjockare staplar, välj solid.

Ytfinish – Skyddar dina pannhuvudnitar

För bilunderrede eller exteriörapplikationer rekommenderar vi Geomet eller varmförzinkad för maximal hållbarhet.

Installationstips för nitar med järnpannor

För att få bästa prestanda:

• Hålstorlek:Håll ett spelrum vid d + 0,1–0,2 mm – för stort minskar fastspänningen, för litet ökar kraften och kan spricka materialet.

• Klämtjocklek:Se till att den totala stapeln ligger inom nitens greppområde (vanligtvis L – 1,2×d till L – 0,8×d).

• Inställningskraft:För semi-tubular, använd lägre tryck och ett platt städ; för solid, använd ett konkavt städ för att bilda ett riktigt butikshuvud.

• Kantavstånd:Håll minst 1,5×d från hålets mitt till materialkanten för att förhindra att det rivas ut.

Vårt tekniska team på Nuote Metals kan tillhandahålla anpassade inställningsparametrar för dina specifika material – fråga bara.

Kvalitetssäkring – Nuote Metals skillnad

Vi är ISO 9001:2015 certifierade med ett internt labb utrustat för testning av fästelement:

• 1000KN Universal Tester – skjuvning och drag
• Rockwell/Vickers hårdhetstestare
• Metallurgiskt mikroskop – kornstrukturanalys
• Saltbesprutningskammare – korrosionsvalidering
• Mätare för beläggningstjocklek
• 2D optisk projektor – huvudgeometri och koncentricitet

Varje parti av järnpannhuvudnitar dokumenteras med ett materialcertifikat och inspektionsrapport, vilket säkerställer full spårbarhet från råstål till färdig detalj.

Vanliga frågor

F1: Kan jag använda Iron Pan Head Nitar på plastdelar utan att spricka dem?

A: Absolut – och det är en av deras främsta fördelar. Den breda, platta undersidan minskar yttrycket på plasten, vilket avsevärt minskar risken för spänningssprickor eller genomdragning. För bästa resultat, använd en semi-rörformad kropp med kontrollerad låg inställningskraft och se till att hålet är avgradat. Om din plast är särskilt skör (t.ex. ABS eller polykarbonat), kan Nuote Metals leverera pannhuvuden med en ännu större huvuddiameter (upp till 2,2×d) på begäran.

F2: Vad är den typiska MOQ för specialdimensionerade järnpannor med nitar?

S: För standard DIN 603-storlekar är vår MOQ 10 000 stycken. För anpassade diametrar, huvudförhållanden eller längder är MOQ vanligtvis 5 000 stycken på grund av specialiserade verktyg. Vi accepterar dock provbeställningar på 1 000 stycken till ett premium enhetspris för att hjälpa dig att kvalificera produkten. Och som alltid finns gratisprover av standardstorlekar tillgängliga (fraktkostnader tillkommer).

F3: Fungerar pannhuvudnitar med utrustning för självhålande nitning (SPR)?

S: Nej – pannhuvudnitar kräver ett förborrat hål och är inte designade för självborrande applikationer. SPR använder speciellt formade nitar som tränger igenom det övre arket utan förborrning. Men om du använder konventionella borrade hål, presterar våra järn pannhuvudnitar utmärkt i automatiserade matnings- och inställningssystem. För linjer med stora volymer kan vi tillhandahålla tejpmonterade eller skålmatade alternativ för att matcha ditt matarverktyg – ange bara din utrustningsmodell när du frågar.
