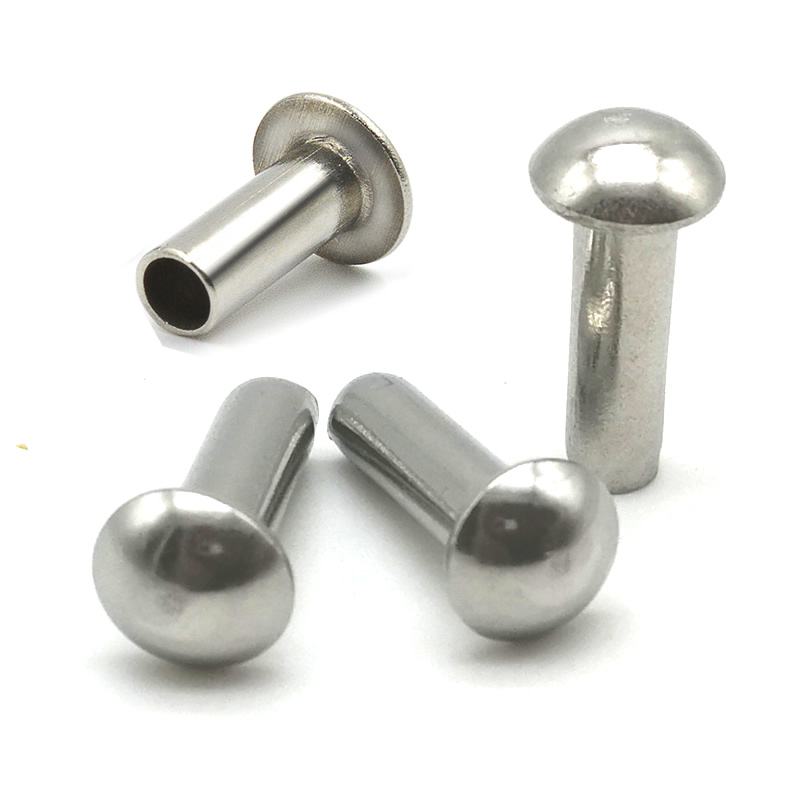

Järnsvamphuvudnitar

När du behöver fästa stora paneler, takplåtar eller golvplattor utan att krossa dem, kommer vanliga nithuvuden ofta till korta — de drar antingen genom tunna material eller sticker ut för högt och blir snubblar. Iron Mushroom Head Rivet löser båda problemen.

På Nuote Metals designar vi dessa fästelement med ett exceptionellt brett, mjukt kupolformat huvud som sprider belastningen som en inbyggd bricka – som täcker upp till 2,5× skaftdiametern – samtidigt som profilen hålls tillräckligt låg för att undvika att det fastnar. Detta gör dem till det bästa valet för konstruktion, transport och tung utrustning där både lastfördelning och ytsäkerhet har betydelse.

Svamphuvudets fördel – brett, lågt och starkt

Vad definierar en svamphuvudnit? Namnet kommer från dess distinkta form: en bred kupol med platt topp med en försiktigt avrundad kant som liknar en svampmössa.

Viktiga geometrifunktioner:

• Huvudets diameter:2,0× till 2,5× skaftdiametern (bredast bland vanliga huvudstilar)

• Huvudhöjd:0,4× till 0,5× skaftets diameter (lägre än det runda huvudet, något högre än pannan)

• Undersida:Platt med en jämn kälradie vid korsningen – minskar spänningskoncentrationen

• Toppprofil:Bred och lätt kupolformad, inte helt platt som en försänkt

Varför detta är viktigt:

Jämfört med ett runt huvud (1,6×d) erbjuder svamphuvudet ungefär 50 % mer bärarea. Denna extra yta förhindrar genomdragning i tunna plåtar och fördelar klämtrycket jämnt, vilket minskar risken för materialdeformation runt hålet.

Praktisk fördel:I många applikationer eliminerar svamphuvudets breda lageryta behovet av separata plana brickor – vilket sparar både materialkostnader och monteringstid. Nuote Metals erbjuder denna design som en direkt ersättning för runda huvuden + brickor i tak- och golvlinjer.

Tekniska specifikationer – Nitar på järnsvamphuvud

Vi tillverkar enligt DIN 674 (svamphuvudnitar, solid) och DIN 675 (svamphuvudnitar, semi-tubular), med full anpassad kapacitet.

Kombinerade dimensionella och mekaniska data

Notera:Större huvuddiametrar kräver högre formningstryck—Nuote Metals använder kallhuvud i flera steg för att bibehålla dimensionell konsistens utan spänningssprickor.

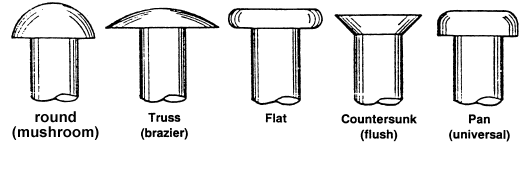

Svamp vs. Round vs. Pan – En tydlig beslutsguide

I stället för ett bord, så här passar svamphuvudet in i din urvalsprocess:

Välj Svamphuvudnär du behöver bredast möjliga bäryta – särskilt för mjuka material, tunna takplåtar eller golvpaneler – men också behöver en lägre profil än ett runt huvud. Den extra bredden innebär ofta att ingen separat bricka behövs.

Välj Runt huvudnär leden utsätts för intensiva vibrationer och stötar ger den högre kupolen överlägsen stötdämpning och maximalt utdragningsmotstånd.

Välj Pan Headnär du behöver bred lastfördelning på tunn plåt men huvuddiametern inte behöver överstiga 2,0×d.

Välj Försänktnär ytan måste vara helt jämn utan något utstick alls.

För de flesta konstruktions-, tak- och plattformsapplikationer erbjuder Iron Mushroom Head Rivet den bästa kombinationen av greppbredd och låg sikt. Nuote Metals kan hjälpa dig att bestämma utifrån din paneltjocklek och materialhårdhet.

Solid vs. Semi-Tubular – Vilket tjänar din montering bäst?

Båda konfigurationerna är tillgängliga, men valet påverkar avsevärt installationshastigheten och fogstyrkan – särskilt med tanke på svampens breda huvud.

Praktisk anmärkning:Vid användning av svamphuvuden på tunna takplåtar rekommenderar vi semi-tubular – den lägre inställningskraften minskar risken för att det breda huvudet "tältar" eller lyfter det omgivande materialet under clinchningen.

Alternativ för ytfinish – Skyddar dina svampnitar

Eftersom svamphuvudnitar ofta används i utsatta applikationer som tak och utomhusplattformar, är valet av ytbehandling avgörande för en lång livslängd.

Kritiska installationsöverväganden för svamphuvuden

Det breda huvudet på en svampnit ger unika installationskrav. Följ dessa riktlinjer för att säkerställa ett perfekt set:

• Hålavstånd:Behåll d + 0,1–0,3 mm – något lösare än andra huvudmodeller. Det bredare huvudet kompenserar för mindre snedställning, men ett för tätt hål ökar inställningskraften och kan göra att huvudet deformeras.
• Materialstapeltolerans:Svamphuvuden hanterar tjockare staplar bra på grund av deras stora undersida, men se till att den totala tjockleken är inom 70 % av nitlängden för att tillåta korrekt formning av butikshuvudet.
• Städval:Använd ett platt städ med en diameter som är lika med eller större än huvudet. Ett mindre städ kan buckla den breda kupolytan - en kosmetisk defekt som syns på färdiga tak.
• Kantavstånd:Eftersom huvudet är så brett, håll minst 2,0×d från hålets mitt till materialkanten – detta förhindrar att kanten bryter ut under härdningen.

Proffstips från Nuote Metals:Vi kan tillhandahålla anpassade städspecifikationer och inställningsparametrar för att matcha din nitlinje, vilket säkerställer ett konsekvent huvudutseende över varje batch.

Applikationsspecifik ingenjörserfarenhet – bortom standardtestning

På Nuote Metals kommer vår expertis med svampnitar från att lösa riktiga tak-, golv- och panelfastsättningsutmaningar i över två decennier. Vi har sett de vanliga fallgroparna – huvuddeformation, genomdragning i tunna plåtar och skador på galvaniserad beläggning under härdning – och vi har konstruerat lösningar i varje produkt.

Vårt unika värde:

Simulering i verkligheten:Vi testar våra svampnitar på faktiska panelmaterial (korrugerat stål, fibercementplåtar, slitbaneplatta av aluminium) – inte bara standardtestkuponger – för att validera grepp- och genomdragningsprestanda under fältförhållanden.

Optimering av huvudgeometri:För kunder med exceptionellt tunna material (≤1,5 mm) kan vi öka huvuddiametern till 2,5×d–2,8×d eller minska huvudhöjden till 0,35×d för att minimera utsprånget med bibehållen klämkraft.

Beläggningsintegritet:Svamphuvuden är ofta varmgalvaniserade. Vår HDG-process inkluderar ett spin-off-steg som förhindrar att överskott av zink ansamlas vid huvud-skaft-övergången - en vanlig källa till off-center sits och sprickbildning.

Konsistens batch-till-batch:Vi övervakar huvudets diameter, höjd och kälradie i varje produktionsled med hjälp av optisk mätning. Varje batch inkluderar ett dimensionscertifikat och, på begäran, en inställningsrapport som visar kraftkurvor och butikshuvuddimensioner för din specifika materialstapel.

Transparens skapar förtroende:Vi delar inställningsdata, testrapporter och till och med installationsvideor med våra kunder – eftersom vi tror att verklig expertis bevisas av resultat, inte bara certifikat. Detta är Nuote Metals åtagande.

Vanliga frågor om järnsvamphuvudnitar

F1: Kan en nit med svamphuvud ersätta ett runt huvud plus en bricka?

S: I många fall, ja – och det är en av huvudorsakerna till att kunder väljer svamphuvuden. Den extra breda lagerytan (2,0×–2,5×d) täcker ungefär samma yta som ett runt huvud med en separat platt bricka, men utan den extra delen, hanteringssteget eller risk för felinställning av brickan. Detta sparar monteringstid och minskar lagerkomplexiteten. Men om din applikation kräver att brickan fungerar som en tätning (t.ex. neoprenbricka för vattentätning), kan den fristående niten inte ersätta den funktionen. På Nuote Metals kan vi ge råd om enbart ett svamphuvud är tillräckligt för dina specifika panelmaterial och belastningskrav.

F2: Är svamphuvudnitar lämpliga för korrugerade takplåtar?

S: Absolut – och de används flitigt i denna exakta tillämpning. Det breda huvudet överbryggar de höga punkterna på korrugerade profiler utan att buckla eller skära i plåten. Den lågprofilerade kupolen minskar även risken för fotskador vid takunderhåll jämfört med utstickande runda huvuden. För bästa resultat rekommenderar vi varmförzinkade semi-rörformade svamphuvuden – de ger utmärkt korrosionsbeständighet och den lägre inställningskraften minimerar arkets distorsion. Nuote Metals har levererat miljontals svampnitar till kommersiella takprojekt i Nordamerika, Europa och Sydostasien.

F3: Varför spricker vissa svamphuvudnitar vid huvud-skaft-övergången under härdning?

S: Sprickbildning i korsningen orsakas nästan alltid av otillräcklig kälradie eller överdriven inställningskraft. Svamphuvudets breda diameter skapar en spänningskoncentration där huvudet möter skaftet – om radien är för skarp (under 0,3×d) kan materialet inte flyta ordentligt under rubbning. På Nuote Metals upprätthåller vi en minsta filéradie på 0,5×d och kontrollerar den med optisk mätning på varje formningsstation. Om du upplever sprickor hos din nuvarande leverantör, vänligen kontakta oss med dina nitmått och inställningstryck – vi kan rekommendera en geometrijustering som eliminerar problemet.
