Ihåliga nitar

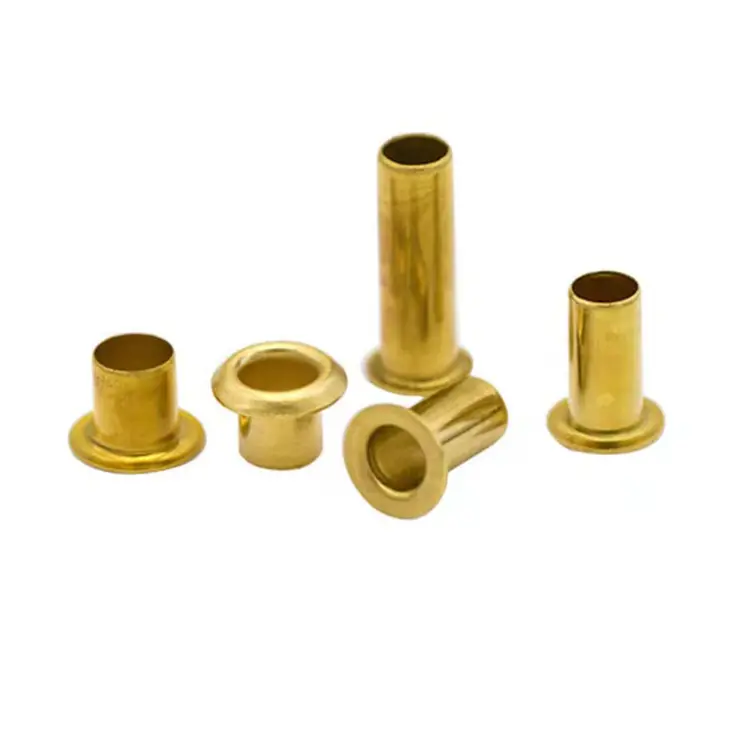

När din montering involverar mjuka material – läder, tyg, plast, gummi – eller när du behöver minimera inställningskraften för att skydda ömtåliga komponenter, är en ihålig nit ofta det bästa valet. Till skillnad från solida eller halvtubulära nitar är en ihålig nit helt rörformig: hela pipan är ihålig, och under installationen blossar den tunna väggen ut eller rullar utåt med mycket liten kraft.

Detta gör dem till det valbara fästelementet för applikationer där niten måste passera genom mjuka material, fungera som en bussning eller pivot, eller helt enkelt ge en ren, lågprofilförstärkning utan att skada det omgivande materialet.

Vi tillverkarihåliga nitargenom att använda två processer: djupdragning från plåt (sömlös, konstruktion i ett stycke) och rörskärning + rubrik (skuren från sömlös eller svetsad rörmassa, sedan huvud). Båda metoderna producerar pålitliga ihåliga nitar – det rätta valet beror på din volym, tolerans och kostnadskrav.

Ihålig vs. halvrörformig vs. solid – att välja rätt design

Det avgörande kännetecknet för en ihålig nit är den helt ihåliga pipan – till skillnad från en halvtubulär nit (delvis ihålig) eller en solid nit (helt solid). Denna design reducerar inställningskraften till bara 15–20 % av vad en solid nit kräver.

För applikationer som involverar läder, tyg, gummi eller plast – och för sammansättningar där niten kommer att fungera som en pivå eller bussning – är den ihåliga niten det perfekta valet.

Material och huvudstilar – vad vi erbjuder

Ihåliga nitar finns i fem materialfamiljer och tre huvudstilar.

Tillgängliga huvudstilar:

Avslutar:Förzinkad, svartoxiderad, passiverad, lackerad, nickelpläterad, antik, eloxerad, slät – beroende på material.

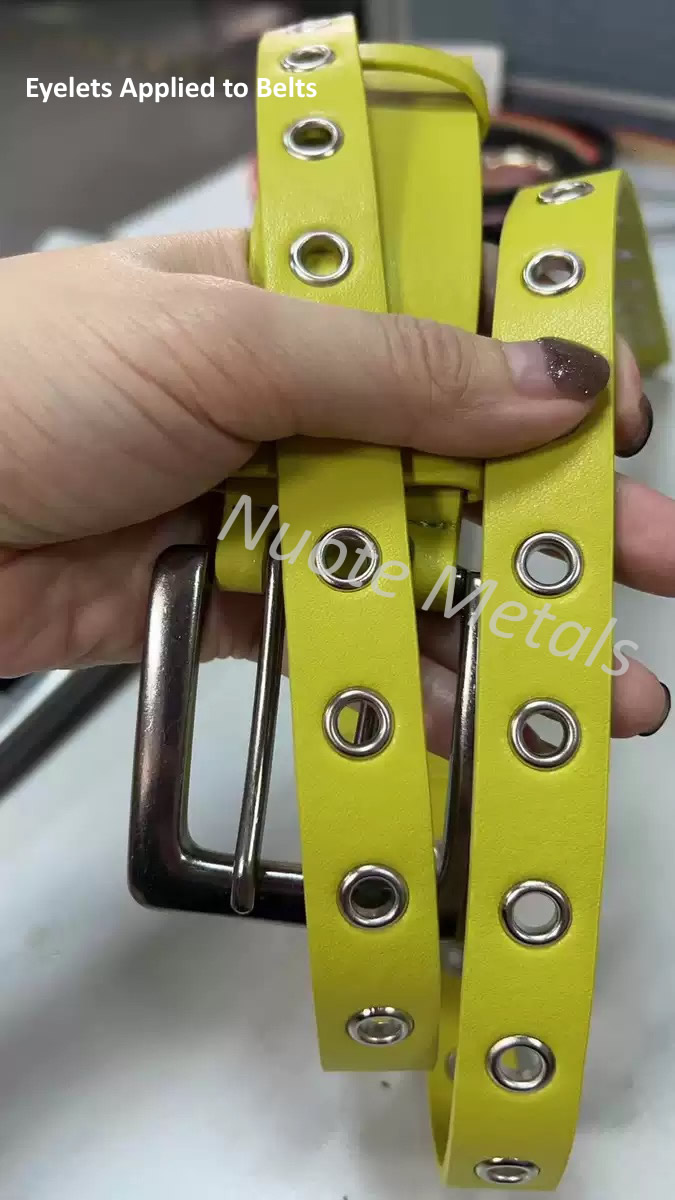

En riktig applikation – Förstärkning av hål för läderbälte

En lädervarutillverkare tillverkade en serie premiumbälten och behövde förstärka spännhålen. Den ursprungliga designen använde ingen förstärkning - hålen sträcktes och revs med tiden. Solida nitar var för tunga och krävde hög inställningskraft som skadade lädret. Halvrörformade nitar var en förbättring, men orsakade ändå några kompressionsmärken på det mjuka lädret.

Nuote Metals levererade ihåliga nitar i mässing – 3,0 mm skaft, 5,5 mm runt huvud, 5,0 mm piplängd, antik finish. Den helt ihåliga designsatsen med minimal kraft – inga kompressionsmärken, inga skador på lädret. Den antika finishen matchade märkets vintageestetik. Nitarna gav en ren, professionell förstärkning som förhindrade sträckning och rivning.

Kunden testade 500 nitar över 200 remmar. Efter sex månaders slitprovning, ingen stretching, ingen rivning, ingen lossning. De beställer nu våra nitar i satser om 100 000 stycken årligen.

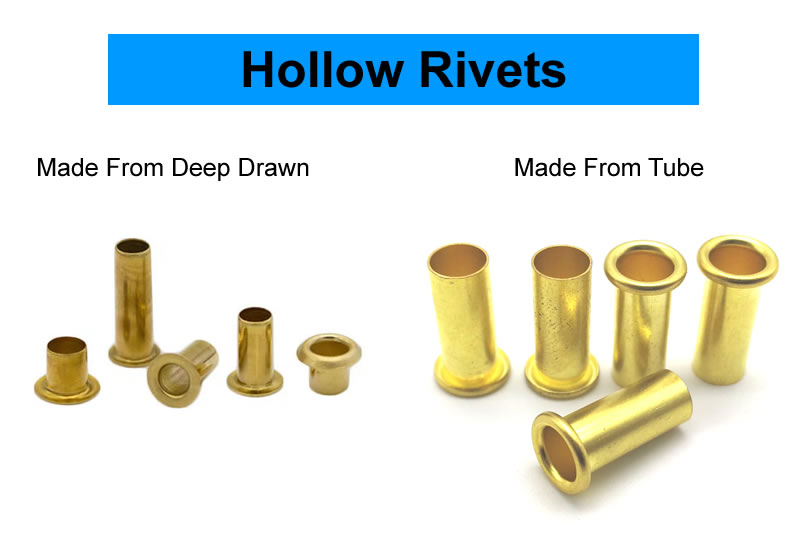

Två tillverkningsprocesser – djupdragning vs. rörskärning + rubrik

Vi tillverkar ihåliga nitar med två olika processer, beroende på dina krav.

Process 1: Djupdragning från plåt

Denna process börjar med en platt metallplåt eller remsa. En progressiv stans utför flera dragoperationer för att forma den rörformade cylindern, sedan genomborrar och separerar den färdiga niten. Resultatet är en sömlös, ihålig nit i ett stycke med konsekvent väggtjocklek – ingen söm, ingen svetslinje.

Bäst för:Högvolymproduktion, sömlöst utseende, tunna väggar, jämn väggtjocklek.

Process 2: Rörskärning + rubrik

Denna process börjar med metallrör (sömlösa eller svetsade). Röret skärs till i längd och matas sedan in i en rubrikmaskin där en stans bildar huvudet (rundt, platt eller försänkt) i ena änden. Den andra änden finns kvar som den ihåliga pipan.

Bäst för: Tjockare väggar, lägre verktygskostnad, kortare ledtider.

Vilken process är rätt för dig?

Vi kan ge råd om den bästa processen för din specifika applikation – skicka oss dina specifikationer så kommer vi att rekommendera den optimala metoden.

Hur de är specificerade – vad vi behöver från dig

Ihåliga nitar är specialtillverkade efter dina exakta krav. Här är vad vi behöver för att få din specifikation rätt.

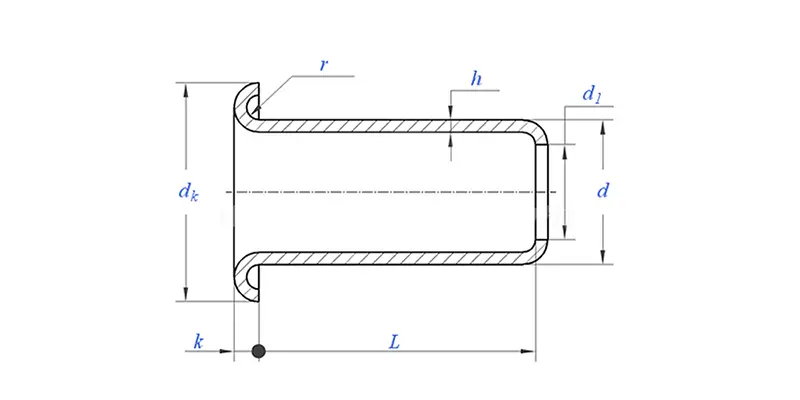

Måtten vi behöver:

• Skaftdiameter – 1,5 mm till 8,0 mm
• Piplängd – mätt från undersidan av huvudet till skaftets ände. Vi beräknar detta utifrån din materialstapeltjocklek.
• Huvudstil – runt, platt eller försänkt
• Huvuddiameter – anpassad till dina krav på lageryta

De val du gör:

• Material – stål, rostfritt, mässing, koppar eller aluminium
• Process – djupdragning eller rörskärning + rubrik
• Ytbehandling – zink, passiverad, lackad, nickel, anodiserad, antik, etc.

Om du inte är säker på fatets längd eller huvuddiameter:Skicka oss din materialstapeltjocklek eller en provdel. Vi kommer att rekommendera de optimala måtten. Vi tar inte betalt för ingenjörsrådgivning.

Exempel ledtid:5–10 dagar för standardspecifikationer. Specialverktyg: 15–20 dagar.

Kvalitetskontroll – vad vi kontrollerar, varför det är viktigt

Vår inspektionsprocess:

• Inkommande material – Tråd, plåt eller rörmaterial kontrolleras med avseende på diameter/tjocklek och sammansättning. Spektrometer verifierar materialkvalitet.
• Första artikeln – 10 nitar uppmätt på optisk komparator. Varje dimension verifierad.
• Pågående – 5 nitar var 500:e stycke. Kritiska dimensioner kontrollerade. Varje drift stoppar pressen.

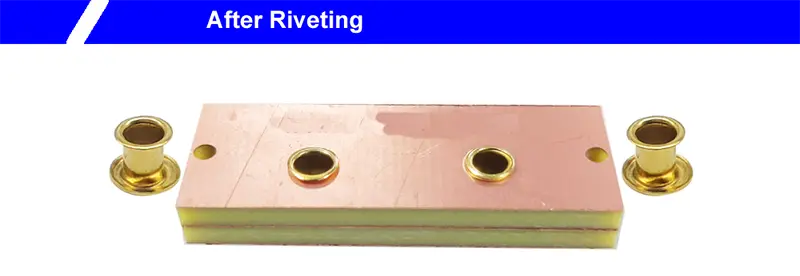

• Inställningstest – Var 2 000:e stycke, ställ in i provmaterial. Clinch inspekterad för symmetri, täthet och sprickor.
• Slutsortering – 100 % optisk inspektion. AQL-prov manuellt verifierat.

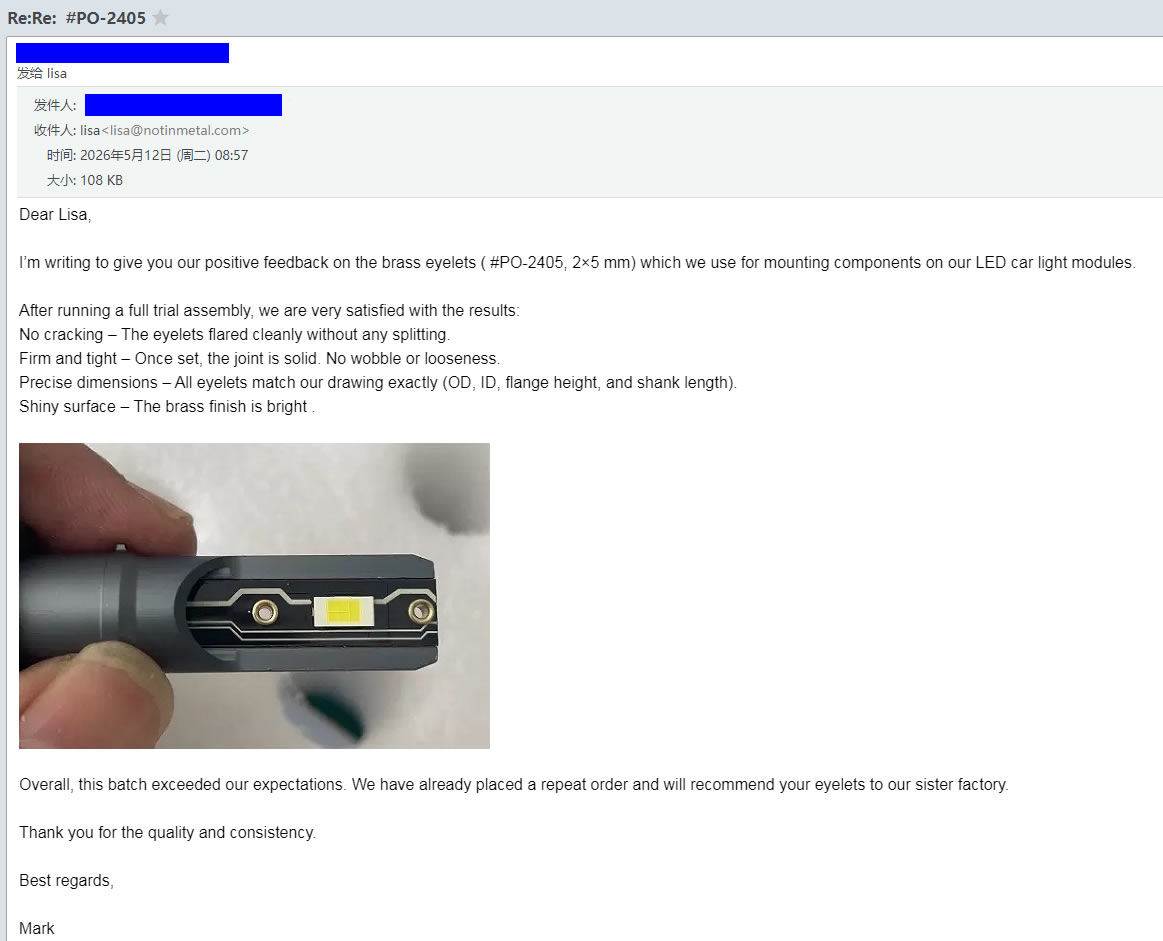

Vad våra kunder säger – verklig feedback

Var de används

• Lädervaror – Bälteshålsförstärkning, väskbeslag, sadelmakeri, remmar
• Kläder – Denim, arbetskläder, friluftskläder – där nitar kommer i kontakt med tyg
• Möbler – Klädsel, läderstolar – där mjuka material möter hårdvara
• Fordon – Inredning, mjuka paneler, tygfästen
• Marine – Canvasfästen, båtinteriörer
• Sportartiklar – Ryggsäckar, campingutrustning, säkerhetsselar
• Medicinsk – Mjuka varor, hängslen, bärbara enheter
• Allmän tillverkning – Bussningar, pivoter, lättviktsenheter

Tre frågor vi svarar ofta på

F: "Vad är skillnaden mellan en ihålig nit och en halvrörsnit?"

S: En ihålig nit är helt rörformig – hela pipan är ihålig, med en väggtjocklek som blossar utåt under härdningen. En semi-tubulär nit har en grund hålighet vid svansen (45–55 % av pipans längd) med en tjockare vägg. Ihåliga nitar kräver minsta inställningskraft (15–20 % av fast material) och är idealiska för mjuka material. Halvrörformade nitar ger mer styrka (80–90 % av soliditeten) och är bättre för applikationer där du behöver en balans mellan styrka och låg härdkraft.

F: "Vilken process ska jag välja – djupdragning eller rörskärning + rubrik?"

S: Djupdragning ger en sömlös nit i ett stycke med konsekvent väggtjocklek – idealisk för produktion av stora volymer, små diametrar och tunna väggar. Rörskärning + rubrik är mer kostnadseffektivt för större diametrar, tjockare väggar och lägre volymer, men pipan kan ha en söm om svetsade rör används. Om du är osäker, skicka oss dina specifikationer – vi kommer att rekommendera den optimala processen för din ansökan.

F: "Hur väljer jag rätt piplängd för en ihålig nit?"

S: Välj en cylinderlängd som är ungefär 2,0–2,5 mm längre än din totala materialstapeltjocklek. Om du till exempel förstärker 3 mm tjockt läder, välj en piplängd på 5,0–5,5 mm. Den tunnare väggen på en ihålig nit kräver mer längd för att fladdra jämnt utan att skrynklas. Skicka oss din materialstapeltjocklek så rekommenderar vi den exakta längden.

Nuote Metals – Dongguan, Kina. ISO 9001:2015 certifierad. Gratis prover tillgängliga. Kontakta oss med dina specifikationer – vi svarar inom 24 timmar med verktygskostnad (om någon), styckepris och ledtid.
