Halvrörsnitar

Halvrörsnitarär vad du anger när du behöver styrkan hos en solid nit men din produktionslinje har inte råd med de tunga pressar, långsamma cykler och höga inställningskrafter som solida nitar kräver. Den halvrörformiga designen – ett grunt hålrum i bakänden, vanligtvis 45–55 % av pipans längd – innebär att endast den tunna väggen av den ihåliga delen rullar utåt under installationen. Resultatet: snabbare montering, lättare verktyg och en konsekvent clinch varje gång.

När ditt löpande band går med hastighet och dina leder fortfarande behöver hålla, levererar halvrörsnitar.

Halvtubulär vs. Solid vs. Full Tubular – Att välja rätt design

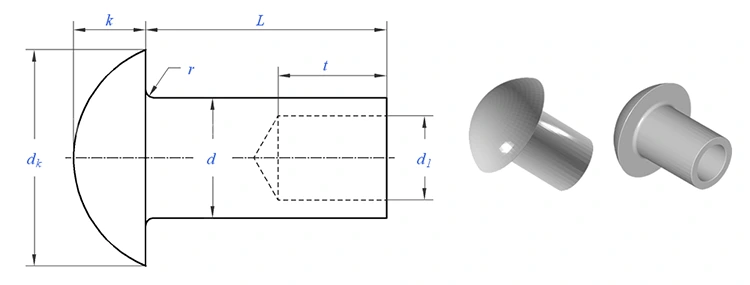

Det avgörande kännetecknet för en halvrörsnit är den grunda håligheten i bakänden – vanligtvis 45–55 % av pipans längd. Under installationen rullar endast den tunna väggen av denna ihåliga sektion utåt för att bilda clinch. Detta skiljer sig fundamentalt från en solid nit (helt solid) och en hel rörformig nit (helt ihålig).

För de flesta industri-, möbel-, fordons- och hårdvarutillämpningar ger den halvtubulära niten den bästa balansen mellan styrka och produktionseffektivitet.

Material och huvudstilar – vad vi erbjuder

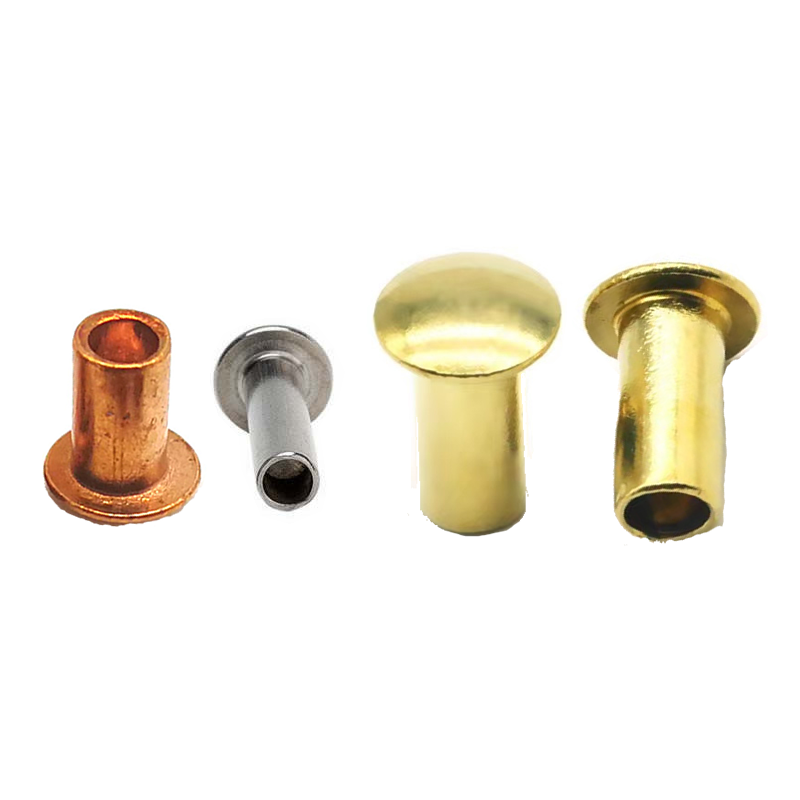

De finns i fem materialfamiljer och åtta huvudstilar för att matcha dina applikationskrav.

Tillgängliga huvudstilar:

Ytbehandling: Förzinkad, svartoxiderad, passiverad, lackerad, förnicklad, antik, anodiserad, slät – beroende på material.

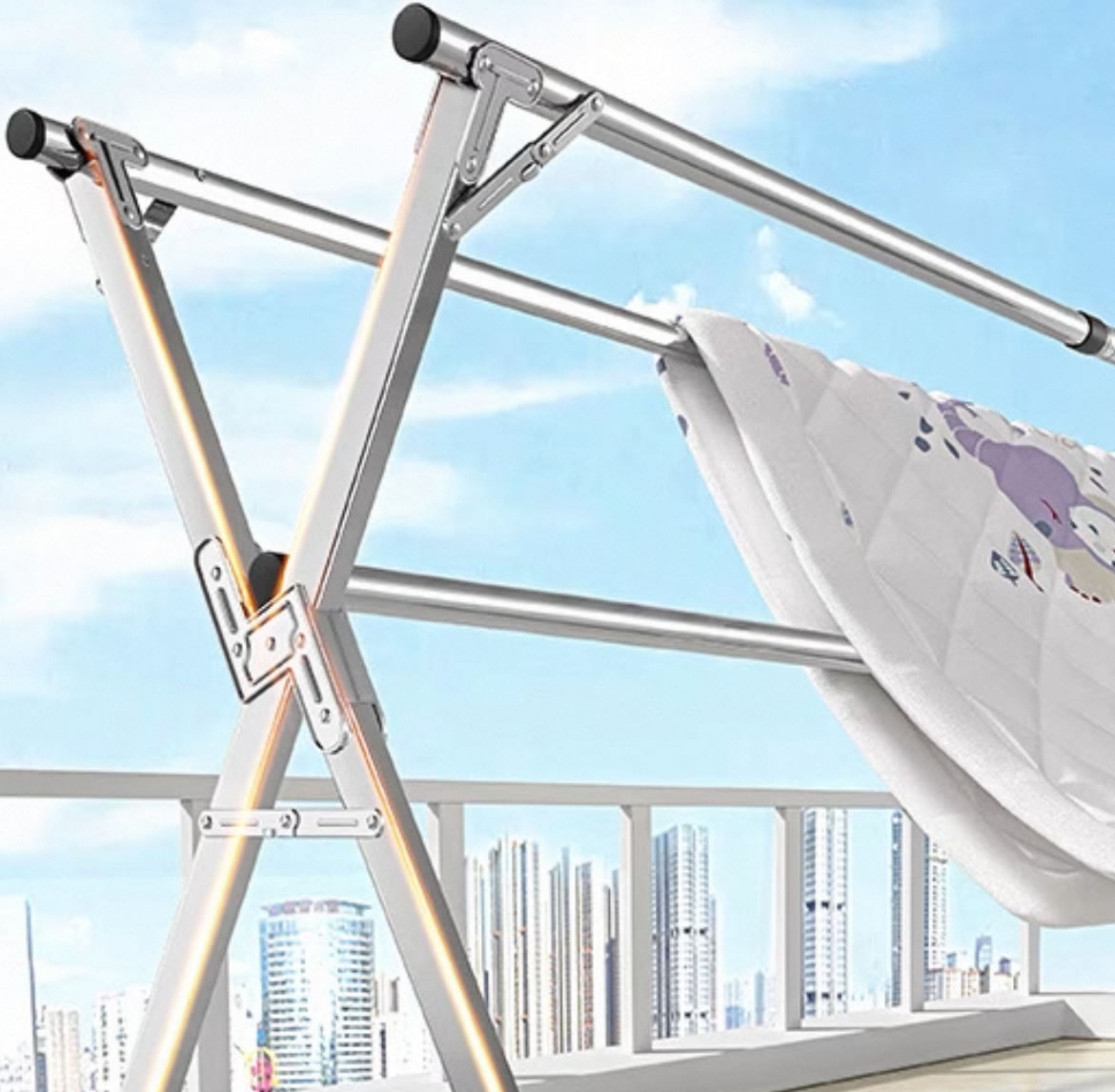

En riktig applikation – Torkställ i aluminium

En tillverkare av bärbara torkställningar för kläder använde aluminiumnitar för att montera sax-gångjärnslederna på deras vikställ. De befintliga nitarna var av massiv aluminium – de fungerade, men monteringsbandet gick långsammare än vad kunden ville ha. Den höga inställningskraften krävde noggrann pressinställning, och eventuell felinriktning fick den tunna aluminiumslangen att deformeras. Kunden ville ha snabbare montering utan att göra avkall på fogstyrkan.

Vi analyserade felläget: de solida nitarna var överspecificerade för denna applikation. Belastningen på gångjärnslederna var måttlig – några kilo våta kläder – och risken för snedvridning var stor eftersom slangen var tunn. Lösningen var en halvrörsdesign som skulle minska inställningskraften samtidigt som den gav mer än tillräckligt med styrka.

Nuote Metals levererade halvrörformade semi-tubulära nitar i aluminium – 4,0 mm skaft, 7,0 mm runt huvud, 10,0 mm cylinderlängd, slät finish. Den halvrörformade kaviteten minskade inställningskraften med över 60 %, vilket eliminerar slangförvrängningen. Aluminiummaterialet matchade stativramen. Det runda huvudet gav ett rent, konsekvent utseende.

Kunden testade 1 000 nitar över 500 ställ. Efter 10 000 vikcykler med 15 kg belastning, ingen förvrängning, ingen lossning. Monteringshastigheten ökade med 35 % och avvisningsfrekvensen sjönk till nära noll. De beställer nu halvrörsnitar i satser om 300 000 stycken årligen.

Hur nitar specificeras – vad vi behöver från dig

De är specialtillverkade efter dina exakta krav. Här är vad vi behöver för att få din specifikation rätt.

Måtten vi behöver:

• Skaftdiameter – 1,5 mm till 8,0 mm
• Piplängd – mätt från undersidan av huvudet till skaftets ände. Vi beräknar detta utifrån din materialstapeltjocklek.
• Huvudstil – rund, platt, oval, fackverk, panna, universal, svamp eller försänkt
• Huvuddiameter – anpassad till dina krav på lageryta

De val du gör:

• Material – stål, rostfritt, mässing, koppar eller aluminium
• Design – solid eller halvrörformig
• Ytbehandling – zink, passiverad, lackad, nickel, anodiserad, antik, etc.

Om du inte är säker på fatets längd eller huvuddiameter:Skicka oss din materialstapeltjocklek eller en provdel. Vi kommer att rekommendera de optimala måtten. Vi tar inte betalt för ingenjörsrådgivning.

Exempel ledtid:5–10 dagar för standardspecifikationer. Specialverktyg: 15–20 dagar.

Från råmaterial till färdig nit – vårt produktionsarbetsflöde

Halvrörformiga nitar formas genom kallskärning – en process som formar metall vid rumstemperatur med hjälp av höghastighetspressar och precisionsformar. Så här gör vi, steg för steg.

Materialanskaffning– Vi köper certifierad tråd från godkända bruk. Varje spole kommer med ett brukstestcertifikat och värmenummer för full spårbarhet. Vi accepterar inte spolar utan korrekt dokumentation.

Inkommande materialinspektion– Varje spole kontrolleras med avseende på diameter (lasermikrometer, ±0,02 mm) och hårdhet (Rockwell-testare). För stål kräver vi HRB 70–85. Spektrometer verifierar materialsammansättning. Varje spole utanför specifikation avvisas innan den når produktionsgolvet.

Kall rubrik– Tråden matas in i en kall samling med flera stationer. I en enda kontinuerlig sekvens:

• Tråden dras till exakt skaftdiameter
• Klipp till exakt ämneslängd
• Första slaget kvadrerar ämnet
• Andra slaget bildar huvudet (någon av åtta huvudstilar)
• Tredje slaget extruderar den semi-ihåliga kaviteten på 45–55 % djup

Plätering eller beläggning– Zink, passivering, lack, nickel, anodisering eller andra ytbehandlingar appliceras enligt specifikation. Pläteringstjockleken verifieras av XRF.

Slutbesiktning– 100 % optisk sortering för kritiska dimensioner. AQL-prov manuellt verifierat. Dimensionell rapport och certifikat utfärdas med varje batch.

Vad gör att kall riktning fungerar för halvrörsnitar:

• Kavitetens djup måste vara exakt – för grunt och inställningskraften förblir hög; för djupt, och clinchen är svag.
• Cold heading work-härdar materialet och ökar ythårdheten med 15–20 % utan värmebehandling.
• Konsekvens är inbyggd i processen – varje nit matchar den första.

Kvalitetskontroll – vad vi kontrollerar, varför det är viktigt

Vår inspektionsprocess:

• Inkommande tråd – Diameter och hårdhet kontrolleras innan tillverkningen startar. Spektrometer verifierar materialsammansättning.
• Första artikeln – 10 nitar uppmätt på optisk komparator. Varje dimension verifierad – skaft, huvud, piplängd, kavitetsdjup.
• Pågående – 5 nitar var 500:e stycke. Kritiska dimensioner kontrolleras med digitala bromsok. Varje drift stoppar pressen.
• Inställningstest – Var 2 000:e stycke, ställ in i provmaterial. Clinch inspekterad för symmetri, täthet och sprickor.
• Slutsortering – 100 % optisk inspektion. AQL-prov manuellt verifierat.

Vad våra kunder säger – verklig feedback

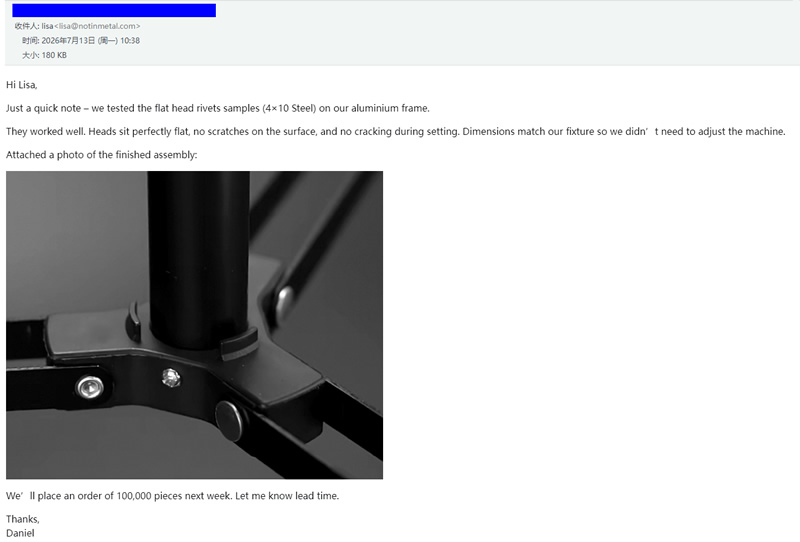

Vi hävdar inte bara kvalitet – vi låter våra kunder tala för oss. Bilderna ovan visar riktig feedback från kunder som har använt våra halvrörsnitar i sina produktionslinjer. Från möbeltillverkare till elektronikmontörer delar de sina erfarenheter av vår produktkvalitet, leveranssäkerhet och tekniska support.

Din beställning – vad vi skickar till dig

När dina nitar anländer får du mer än bara produkten. Vi inkluderar en fullständig förteckning över vad som gjordes och hur det verifierades.

Vad du hittar i lådan:

• Nitar i förseglade polypåsar – Märkt med artikelnummer, batchnummer och kvantitet. Inga lösa delar, inga gissningar.
• Materialcertifikat – Kemisk sammansättning och dragegenskaper från originalspolen. Spårbar till värmenummer.
• Inspektionsblad – Faktiska mått på 10 nitar från din batch. Vi registrerar skaftdiameter, huvuddiameter, huvudhöjd, piplängd och kavitetsdjup.
• Finishcertifikat – För pläterade nitar, XRF-tjockleksverifiering.
• Överensstämmelsedokument – ​​Undertecknat av vår QA-chef, med ett unikt batchnummer för spårbarhet.
• Vi behåller kopior i fem år – men vi rekommenderar att du behåller dina också.

Certifierad till:ISO 9001:2015, RoHS, REACH

Tre frågor vi svarar ofta på

Q1: I am using half tubular rivets and they keep cracking during setting. Vad beror detta på och hur kan jag fixa det?

S: Sprickbildning under härdning är ett av de vanligaste problemen vi hör om. Här är de mest troliga orsakerna och lösningarna:

Orsak 1: Fel material för applikationen. Rostfritt stål härdar snabbt och är mer benäget att spricka än stål eller mässing. Om du använderrostfria halvrörsnitaroch upplever sprickor, överväg att byta till lågkolhaltigt stål eller mässing – de är mer förlåtande under härdningen.

Orsak 2: Kavitetsdjupet är för djupt. Om kaviteten överstiger 55 % av trummans längd är den återstående väggtjockleken för tunn för att stödja rullningen. Lösningen är enkel – vi kan justera kavitetens djup till 45–50 % av fatets längd. Skicka oss din nuvarande nit så mäter vi hålets djup.

Orsak 3: Inställningskraften är för hög. Halvrörsnitar behöver bara 25–30 % av kraften som krävs för solida nitar. Om din press är inställd för högt kommer den ihåliga väggen att spricka snarare än att rulla smidigt. Minska inställningskraften med 30 % och testa igen.

Orsak 4: Materialstapelns tjocklek är felaktig. Om pipans längd är för kort, bottnar den ihåliga sektionen innan clinchen är helt bildad. Pipans längd bör vara 1,5–2,0 mm längre än din totala materialstapeltjocklek. Mät din stacktjocklek och skicka den till oss – vi verifierar pipans längd.

Om ingen av dessa löser problemet, skicka oss ett prov på dina spruckna nitar och din materialstapel. Vi kommer att analysera felet och rekommendera en specifik åtgärd – utan kostnad.

F2: Kan jag använda dem i utomhusapplikationer?

A: Ja, med rätt material och finish. För utomhusapplikationer rekommenderar vi:

Rostfritt stål (304 eller 316) med passiverad finish för permanent korrosionsbeständighet

Förzinkat stål med gulkromat för 96 timmars saltsprutbeständighet (lämplig för skyddad utomhusbruk)

Aluminium med anodiserad yta för lätta monteringar utomhus

F3: Hur väljer jag rätt piplängd för en halvrörsnit?

S: Välj en cylinderlängd som är ungefär 1,5–2,0 mm längre än din totala materialstapeltjocklek. Om du till exempel ska sammanfoga två 2 mm ark (totalt 4 mm), välj en cylinderlängd på 5,5–6,0 mm. Denna extra längd ger tillräckligt med material för att den ihåliga sektionen ska rulla utåt och bilda en säker clinch utan att bottna. Om pipan är för kort blir clinchen svag. För lång, och pipan kan skrynklas. Skicka oss din materialstapeltjocklek så rekommenderar vi den exakta längden.
