Halv ihåliga nitar

Låt oss först reda ut namnförvirringen.Halvhåliga nitar, halvrörsnitar och halvrörsnitar är samma produkt. Vissa branscher använder en term, vissa använder en annan. Designen är identisk: ett grunt hålrum i bakänden – vanligtvis 45–55 % av pipans längd – som minskar inställningskraften med 70 % jämfört med solida nitar.

Om du har letat efter "halvt ihålig" och undrar om det skiljer sig från "halvrörformigt" så är det inte det. Vi tillverkar samma fäste under alla tre namnen, så du kan hitta oss oavsett vilken term du använder.

Half Hollow vs. Solid – The Difference That Matters

För de flesta industri-, möbel-, bil- och hårdvaruapplikationer ger den halvhåliga niten mer än tillräckligt med styrka samtidigt som produktionen hålls effektiv.

Materialoch huvudstilar – vad vi erbjuder

Vi tillverkar i fem material:

Tillgängliga huvudstilar:Rund, platt, oval, försänkt, fackverk, svamp.

En riktig applikation – montering av garageportar

En hårdvarutillverkare av garageportar använde solida nitar för gångjärns- och konsolenheter. De solida nitarna krävde hög härdkraft – 3,5 ton – vilket orsakade spänningsbrott i de tunnväggiga stålkanalerna. Avvisningsfrekvensen var hög och löpande bandet var långsammare än produktionsmålet.

De bytte till halva ihåliga nitar – 4,0 mm skaft, 7,0 mm runt huvud, 10,0 mm piplängd, förzinkat stål. Inställningskraften sjönk från 3,5 ton till 1,0 ton. Stressfrakturer försvann. Monteringshastigheten ökade med 35 %. Kunden testade 1 000 nitar över 500 enheter. Efter 10 000 öppna-stäng-cykler, noll fel. De beställer nu halvihåliga nitar i omgångar om 200 000 stycken årligen.

Hur man specificerar – vad vi behöver från dig

Skaftdiameter– 1,5 mm till 8,0 mm

Tunnlängd– vi beräknar från din materialstapeltjocklek

Huvud stil– rund, platt, oval, försänkt, takstol eller svamp

Material– kolstål, rostfritt stål, mässing, koppar eller aluminium

Avsluta– zink, passiverad, nickel, svartoxid, lackerad, anodiserad, etc.

Längdregel för halvihåliga nitar:Tunnlängd = materialstapeltjocklek + 1,5–2,0 mm.

Exempel ledtid:5–10 dagar standard; anpassade verktyg: 15–20 dagar.

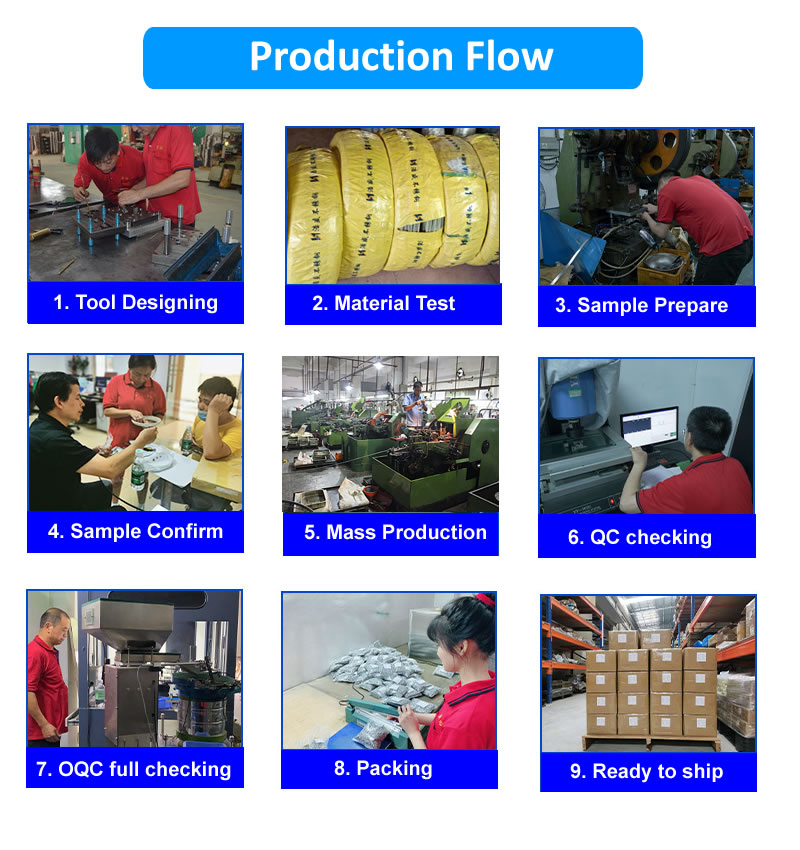

Vår produktionsprocess – från råmaterial till färdig nit

1. Råvaruanskaffning – Certifierad tråd från godkända bruk. Varje spole kommer med ett brukstestcertifikat och värmenummer.

2. Inkommande materialinspektion – Diameter, hårdhet och materialsammansättning verifierad. Spolar utanför specifikation avvisas.

3. Förberedelse av verktyg – Hårdmetallhuvudformar inspekteras och monteras upp för den halva ihåliga kaviteten.

4. Första artikelinspektion – 10 nitar mätt på optisk komparator. Huvuddiameter, cylinderlängd, hålighetsdjup verifierad.

5. Massproduktion – Kontroller under processen: 5 nitar var 500:e stycke. Varje drift stoppar pressen.

6. Inspektion under process – Var 2 000:e bit, sätt in 3 nitar i provmaterialet. Clinch inspekterad för symmetri och täthet.

7. Slutlig utgående inspektion – 100 % optisk sortering. AQL-prov manuellt verifierat. Dimensionsrapport, materialcertifikat och certifikat om överensstämmelse utfärdade.

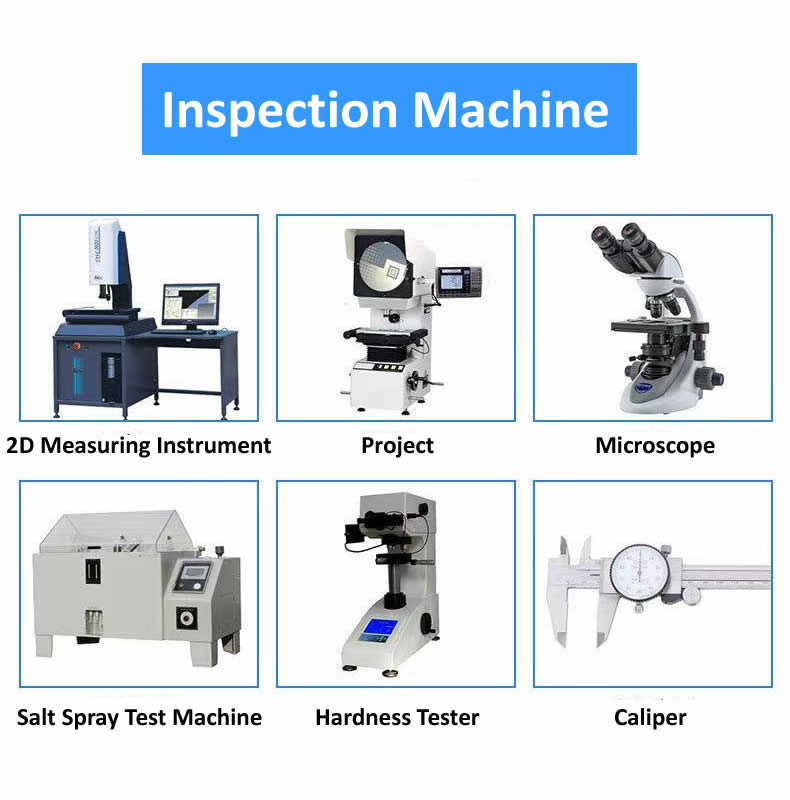

Hur vi kontrollerar kritiska dimensioner – vårt interna labb

All utrustning kalibreras årligen. Kontrollprotokoll bevaras i fem år.

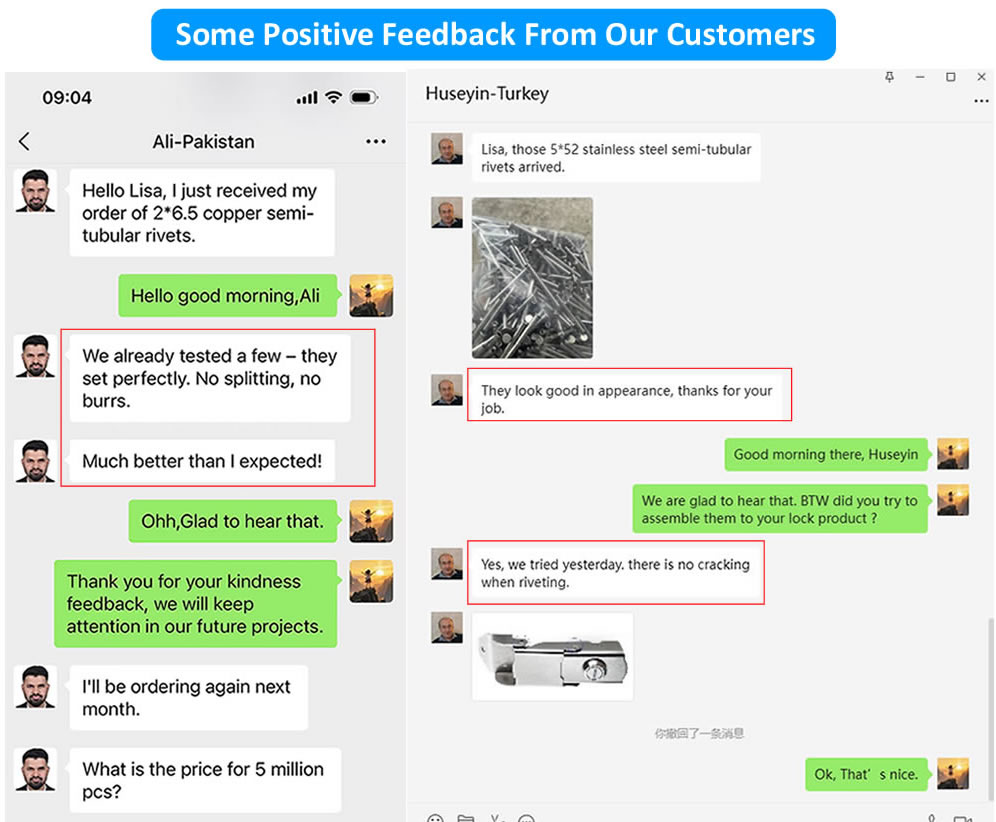

Vad våra kunder säger – verklig feedback

Tre frågor vi svarar ofta på

F: "Vad är skillnaden mellan halvihåliga nitar och halvrörsnitar – är de samma sak?"

A: Ja – det är samma produkt. "Halv ihålig", "halvrörformig" och "halvrörformig" är tre olika namn för samma fästelementsdesign: en nit med ett grunt hålrum i bakänden som minskar inställningskraften med 70 %. Vissa branscher använder en term, vissa använder en annan. På Nuote Metals tillverkar vi samma produkt under alla tre namnen så att kunderna kan hitta oss oavsett vilken term de söker på.

F: "Hur väljer jag rätt piplängd för en halv ihålig nit?"

S: Välj en cylinderlängd som är ungefär 1,5–2,0 mm längre än din totala materialstapeltjocklek. Om du till exempel ska sammanfoga två 2 mm ark (totalt 4 mm), välj en cylinderlängd på 5,5–6,0 mm. Denna extra längd ger tillräckligt med material för att den ihåliga sektionen ska rulla utåt och bilda en säker clinch utan att bottna. Om pipan är för kort blir clinchen svag. För lång, och pipan kan skrynklas. Skicka oss din materialstapeltjocklek så rekommenderar vi den exakta längden.

F: "Mina halvihåliga nitar spricker under härdningen – vad beror det på?"

S: Sprickbildning under härdning är ett av de vanligaste problemen vi hör om. Här är de troliga orsakerna och lösningarna:

Orsak 1:Pipans längd är för kort. Om pipan inte sträcker sig 1,5–2,0 mm utanför din materialtjocklek bottnar den ihåliga delen och spricker. Lösning: Mät din totala stapeltjocklek – vi kommer att justera pipans längd på din nästa beställning.

Orsak 2:Inställningskraften är för hög. Halv ihåliga nitar behöver bara 25–30 % av kraften som krävs för solida nitar. Om din press är för högt inställd spricker den ihåliga väggen. Lösning: Minska inställningskraften med 30 % och testa igen.

Orsak 3:Hålstorleken är för snäv. Om hålet är underdimensionerat, komprimeras pipan för mycket. Lösning: Öka hålstorleken till skaftdiameter + 0,15–0,20 mm.

Orsak 4:Kavitetsdjupet är för djupt. Om hålrummet överstiger 55 % av fatets längd är väggen för tunn. Lösning: Vi kan justera kavitetsdjupet till 45–50 % på din nästa beställning.

Om ingen av dessa löser problemet, skicka oss ett prov på dina spruckna nitar och din materialstapel. Vi kommer att analysera felet och rekommendera en specifik åtgärd – utan kostnad.
