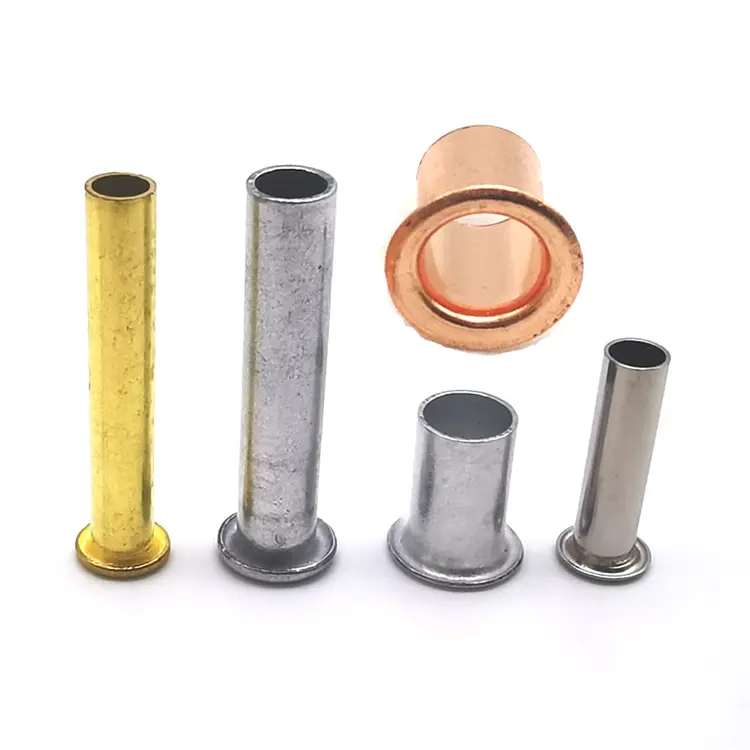

DIN 7340 Nitar

Nuote Metals är en Kina-baserad tillverkare avDIN 7340 nitar, producerar både form A (platt huvud) och form B (rundt huvud) varianter. Med över 10 års erfarenhet av tillverkning av rörnitar förstår vi den dimensionella precision som denna standard kräver. Finns i kolstål, rostfritt stål, mässing, koppar och aluminium, med diametrar från 1 mm till 10 mm. ISO 9001 certifierad. Gratis prover tillgängliga. Kontakta oss idag.

Vad är DIN 7340-nitar?

De är rörformiga (ihåliga) nitar tillverkade genom att skära längder från metallrörsmaterial och sedan bilda ett huvud i ena änden. Till skillnad från djupdragna ihåliga nitar, som har en avsmalnande invändig kontur, har DIN 7340 rörformiga nitar en cylindrisk inre och yttre kontur – en viktig skillnad som påverkar hur de sätter och presterar vid montering.

Standarden, upprätthålls av den tyska fasteners standardkommittén (FMV), specificerar dimensioner, massor och tekniska leveransvillkor för två distinkta huvudformer:

Den nuvarande versionen ärDIN 7340:2011-03,som ersätter 1993 års upplaga.

Hur man läser en DIN 7340 nitbeteckning

En komplett DIN 7340 nitbeteckning följer ett specifikt format som kodar alla kritiska dimensioner. Här är ett exempel från standarden:

RN A 3 × 0,3 × 20 DIN 7340 Cu

Denna namnkonvention säkerställer att varje DIN 7340-nit är helt specificerad och spårbar till standarden.

Material och ytbehandlingar för dem

DIN 7340 nitar kan tillverkas av flera material. Nuote Metals erbjuder följande alternativ:

Standard finish:Förzinkad, förnicklad, passiverad, lackerad, antik, slät.

DIN 7340 begränsar inte material till dessa alternativ – standarden rymmer stål, rostfritt stål, koppar, mässing och aluminium.

Måttområde – vad DIN 7340 täcker

Standarden täcker DIN 7340 nitar med nominella diametrar från 1 mm till 10 mm. Väggtjocklek och längd anges per applikation.

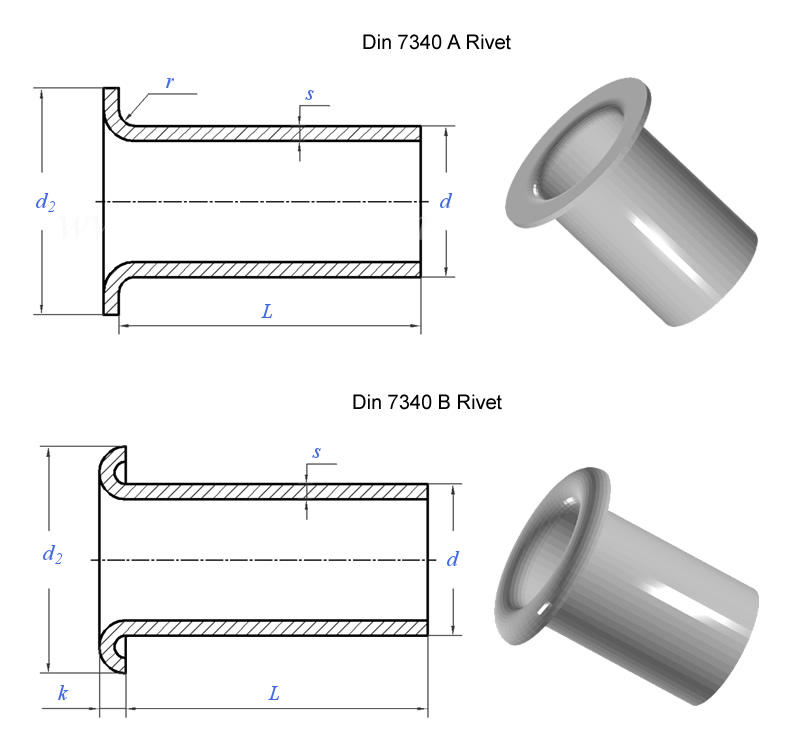

Form A (Platt huvud) – Typiska mått

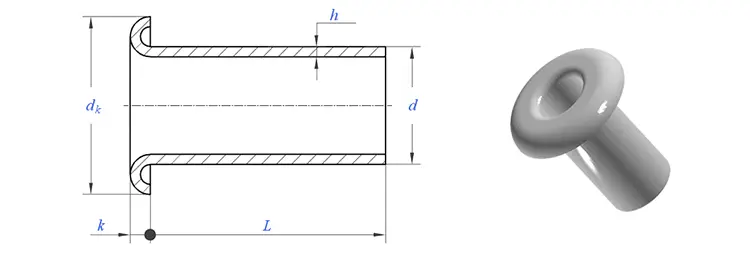

Form B (rundt huvud) – Typiska mått

Anpassade längder och väggtjocklekar finns tillgängliga på begäran.Nuote Metals kan tillverka DIN 7340 nitar enligt dina exakta specifikationer.

DIN 7340 vs. Deep-Drawn Hollow Nitar – The Difference

Denna distinktion spelar roll. En DIN 7340 nit skärs från rörstockar – de inre och yttre konturerna är cylindriska. En djupdragen ihålig nit (ofta kallad ögla) börjar som plåt och dras successivt till form, vilket resulterar i en avsmalnande inre kontur.

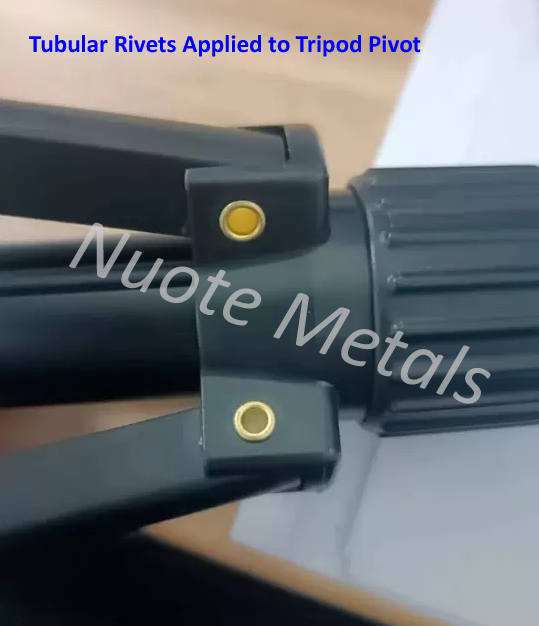

Om din applikation kräver en enhetlig innerdiameter – för ledningar, snörning eller exakta pivoter – är DIN 7340 nitar det rätta valet.

En riktig applikation – monteringsfäste för plastelektronik

En tillverkare av hemelektronik behövde montera ett plastfäste på ett metallchassi inuti en smart hemenhet. Plastfästet höll ett kretskort och behövde säkras permanent utan att spricka plasten eller lägga till onödig vikt. Ingenjörsteamet hade specificerat DIN 7340 nitar för denna montering – Form A (platt huvud), aluminium, 3 mm diameter, 0,3 mm väggtjocklek, 6 mm längd.

Det platta huvudet var kritiskt – fästet hade begränsat spelrum, och ett runt huvud skulle ha stört brädans placering. Aluminiummaterialet höll den totala enheten lätt, vilket var viktigt för den bärbara enheten. Och den rörformade designsatsen med minimal kraft, förhindrar spänningssprickor i plasten.

Vi levererade 5052 aluminium DIN 7340 nitar – 3,0 mm skaft, 4,5 mm platt huvud, 0,3 mm väggtjocklek, 6,0 mm längd, slät finish. Den cylindriska inre konturen bibehöll konsekvent väggtjocklek för pålitlig utvidgning. Det platta huvudet satt rent inom det snäva utrymmet. Kunden testade 1 000 nitar över 500 fästen. Efter termisk cykling och vibrationstestning, noll fel. De beställer nu våra rörnitar i satser om 200 000 stycken årligen.

Hur vi tillverkar dem – Rörkapning + rubrik

DIN 7340 nitar är tillverkade av rörmaterial – skurna till längd med ett huvud format i ena änden. Detta är den metod som specificeras av standarden.

1. Inköp av rörlager– Certifierat rörmaterial från godkända bruk – stål, rostfritt, mässing, koppar eller aluminium. Varje batch levereras med ett brukstestcertifikat och värmenummer.

2. Inkommande besiktning– Rörmaterial kontrolleras för ytterdiameter (±0,02 mm), väggtjocklek och materialsammansättning. Spektrometer bekräftar betyg. Material som inte är specificerat avvisas.

3. Rörskärning –Röret skärs till exakt ämneslängd. Varje ämne blir en DIN 7340 nit.

4. Rubrik– Det avskurna rörämnet placeras i en rubrikpress. En hårdmetallform bildar huvudet – Form A (platt) eller Form B (rund) – på ena änden. Polerade stansar förhindrar ytmärken.

5. Trimning– Blixten runt huvudkanten tas bort.

6. Tumling– Mikrogradar är eliminerade.

7. Plätering eller beläggning –Tillämpas efter behov.

8. Slutinspektion –100% optisk sortering. AQL-prov manuellt verifierat.

Exempel ledtid:5–7 dagar standard; anpassade verktyg: 15–20 dagar.

En nit, åtta kontroller – hur vi säkerställer att DIN 7340 överensstämmer

Varje parti av DIN 7340-nitar passerar genom åtta kvalitetsgrindar:

Kontroll av råmaterialdiameter– Lasermikrometer (±0,02 mm). Varje spole utanför räckvidden avvisas.

Kontroll av råvarusammansättning– Spektrometerverifiering av kvalitet.

Första artikelns utseendekontroll– Första 10 nitarna inspekterade under förstoring för sprickor, grader, defekter.

Första artikelns dimensionskontroll– Innerdiameter, ytterdiameter, huvuddiameter, huvudhöjd, väggtjocklek och längd verifierad på optisk komparator mot DIN 7340-specifikationer.

Pågående kontroller– 5 nitar var 500:e stycke. Varje drift stoppar pressen.

Testinställning (provfaxning)– Var 2 000:e bit, sätt in 3 nitar i provmaterialet. Clinch inspekterad för symmetri och sprickor.

Saltspraytest (vid behov)– ASTM B117-testning. Certifikat utfärdat med batch.

Slutlig utgående besiktning– 100 % optisk sortering. AQL-prov manuellt verifierat. Fullständig dokumentation utfärdad.

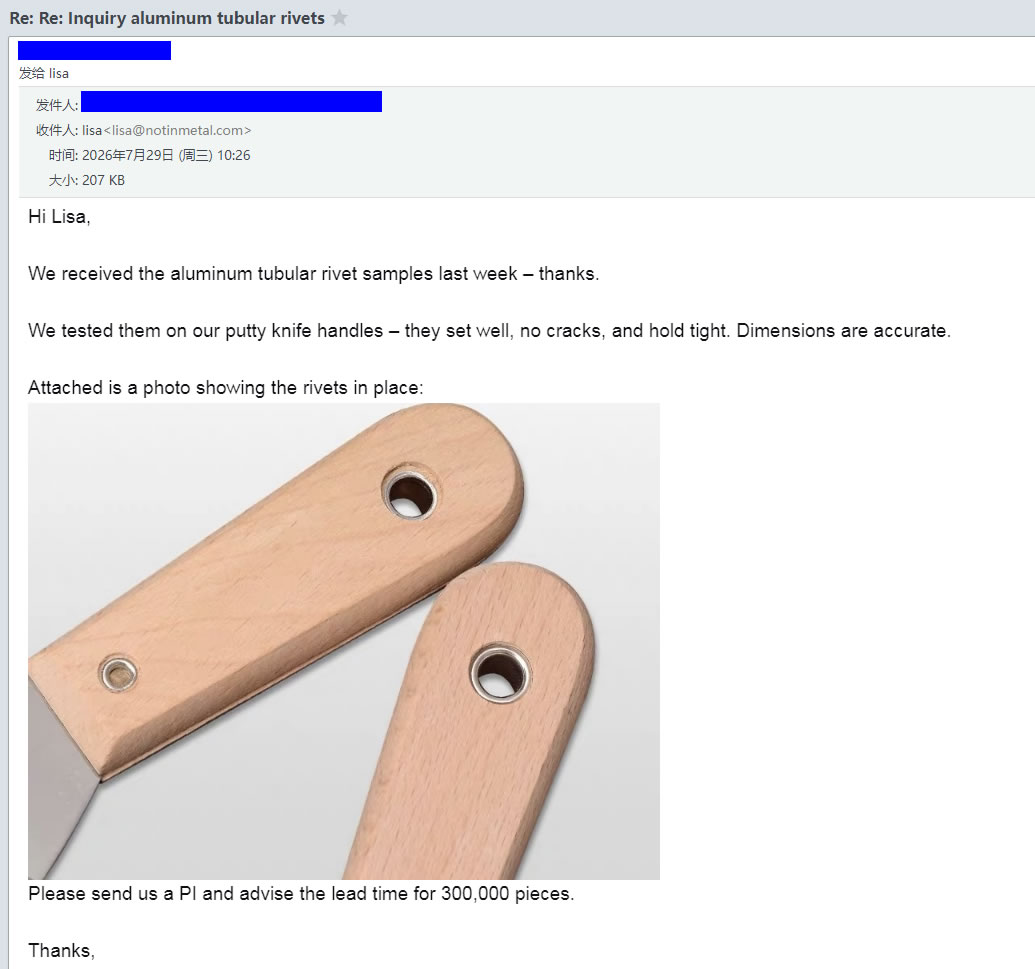

Vad våra kunder säger – verklig feedback

Vi låter våra kunder tala för oss. Bilderna ovan visar verklig feedback från tillverkare som har använt våra DIN 7340 nitar i sina produktionslinjer – från elektronikbyggare till billeverantörer till möbeltillverkare.

De kommer tillbaka till oss av samma anledningar:

• Standardöverensstämmelse– Varje nit uppfyller dimensionskraven enligt DIN 7340
• Konsekvent cylindriskt hål– Enhetlig innerdiameter för pålitlig montering
• Precisionspassning– Matchad till ritningsspecifikationer
• Pålitlig leverans– Prover skickas inom 5–7 dagar, produktion enligt schema

Tre frågor vi svarar ofta på

F: "Kan jag få prover innan jag beställer produktionskvantiteter?"

A: Ja – vi erbjuder prover för alla våra produkter. För befintliga standardspecifikationer tillhandahålls prover gratis – du betalar endast fraktkostnaden. För anpassade storlekar eller anpassade verktyg beror provtillgänglighet och ledtid på de specifika kraven. Vänligen kontakta vårt säljteam med din ritning eller specifikation, så kommer de att ge råd om provkostnad och leveranstidslinje.

F: "Vad är skillnaden mellan DIN 7340 Shape A och Shape B nitar?"

A: Form A har ett platt huvud – ett lågprofilshuvud som sitter nära ytan. Den är idealisk för monteringar med begränsat spelrum där ett utskjutande huvud skulle störa matchande delar. Form B har ett runt huvud – ett högre, välvt huvud som ger maximal huvudstyrka och är det vanligaste valet för allmänna sammansättningar. Båda typerna är helt specificerade enligt DIN 7340.

F: "Hur anger jag en DIN 7340-nit korrekt på min ritning?"

S: Använd standardbeteckningsformatet: RN [Shape] [d₁] × [s] × [l] DIN 7340 [Material] – där d₁ är den nominella axeldiametern, s är väggtjockleken och l är den nominella längden. Till exempel: RN A 4 × 0,4 × 12 DIN 7340 Cu anger en koppar, Form A (platt huvud), 4 mm diameter, 0,4 mm väggtjocklek, 12 mm nit. Om du är osäker på någon dimension, skicka oss din monteringsstapeltjocklek – vi rekommenderar rätt specifikation.
