Kopparnitar med runda huvuden – när ledningsförmågan måste överleva vibrationer och stötar

I de flesta elektriska anslutningar fungerar ett platt huvud eller försänkt nit bra. Men sätt på den skarven på en vibrerande motor, en vågsjuk marin beslag eller en jordningsrem för järnvägsvagnar – och reglerna ändras. Det lågprofilerade huvudet som sparade utrymme blir nu en skuld: mindre material över skaftet, lägre utdragningsmotstånd, snabbare lossning vid stötar.

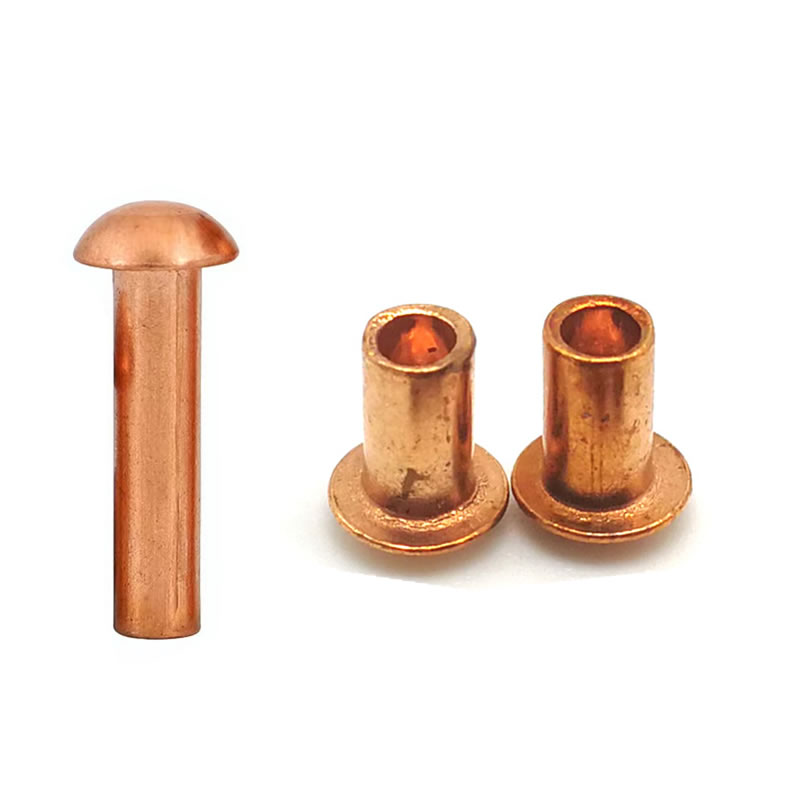

Kopparnitar med rund huvudlösa detta. På Nuote Metals kombinerar vi koppar av hög renhet (C11000 eller C10200) med ett djupt, välvt huvud som absorberar stötar, motstår att vibrationer lossnar och bibehåller ledningsförmåga med låg resistans i årtionden. Detta är inte en kopparnit för allmänt bruk. Det är ett fästelement konstruerat för de tuffaste elektriska och marina lederna.

Det verkliga problemet – löst underlag i högvibrerande utrustning

Vibrationer är den tysta dödaren av elektriska leder. En jordningsrem som lossnar med 0,1 mm kan öka motståndet, generera värme och så småningom misslyckas. Standard kopparnitar med platt huvud förlitar sig enbart på klämkraften - under konstant vibration sjunker kraften.

Kopparnitar med rund huvudändra fysiken:

• Kupolgeometri fungerar som en stötdämpare– slagenergin sprids över den krökta ytan istället för att koncentreras vid huvud-skaft-övergången.
• Mer materialmassa över skaftet– utdragningsmotståndet är 25–30 % högre än motsvarande platthuvud.

• Självlåsande tendens– när det är korrekt inställt skapar det kupolformade verkstadshuvudet en mekanisk förregling som motstår att lossna.

Fältdata:I slagtester med fallvikt absorberar våra runda kopparnitar 35 % mer energi än kopparnitar med platt huvud med samma diameter. I vibrationstester (10–2000 Hz, 10g) bibehåller de klämkraften 3x längre innan de visar mätbar lossning.

Tekniska specifikationer – Kopparnitar med runda huvuden

Tillverkad enligt DIN 660 (1–8 mm) och DIN 124 (10–36 mm) ekvivalenter. Anpassade storlekar tillgängliga.

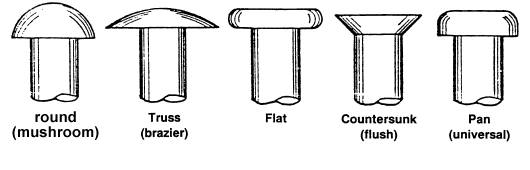

Runt huvud vs. platt huvud vs. försänkt huvud – Endast för kopparapplikationer

Detta är inte en generisk huvudjämförelse. Det är specifikt för koppars mjukhet och ledningsförmåga.

Runt huvud:Bäst för vibrationer och stötar. Kupolen absorberar stötar och motstår att lossna. Något högre profil. Föredraget för motorterminaler, marin hårdvara, rälsjordning.

Platt huvud:Bäst för lågprofilerade, hakfria ytor. Ingen försänkning behövs. Men lägre slaghållfasthet – inte idealiskt för vibrerande leder.

Försänkt:Bäst för flush finish. Kräver avsmalnande hål. Tunnaste huvud = lägsta slagtålighet. Undvik i högvibrerande kopparfogar.

Vår rekommendation:Om fogen kommer att vibrera, välj Copper Round Head Rivets från Nuote Metals. Det lilla profilstraffet är värt den enorma vinsten i ledtillförlitlighet.

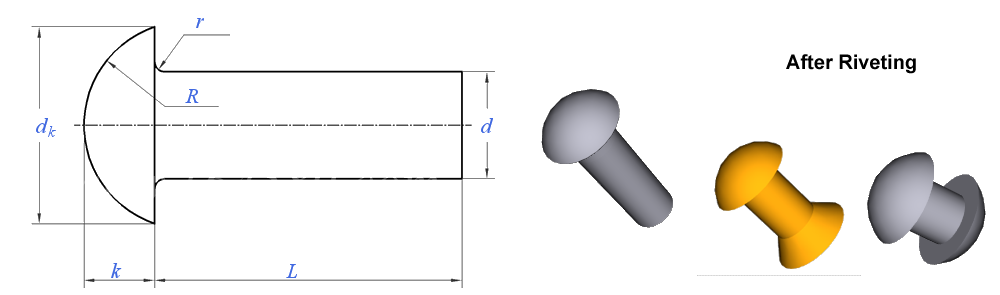

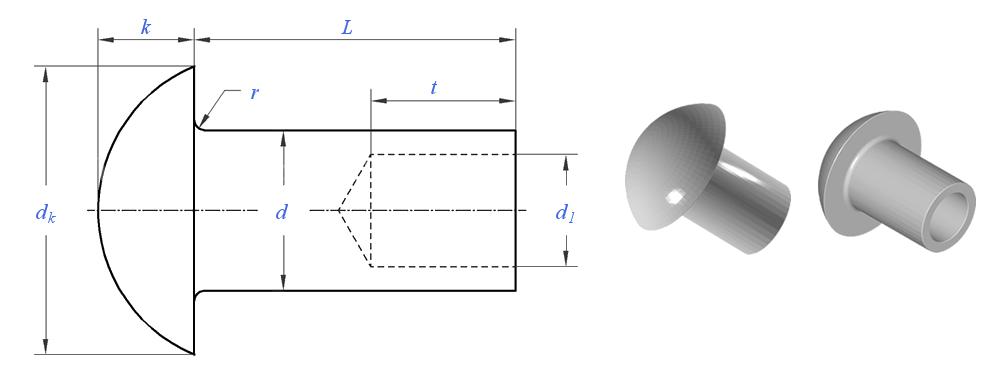

Solid kontra halvrörformig – för vibrationsbenägna kopparfogar

Nyckelinsikt:För maximalt vibrationsmotstånd, välj solid. Det helt fyllda skaftet skapar ett starkare mekaniskt lås. Semi-tubular är snabbare att stelna men något mindre motståndskraftig mot långvarig lossning.

Hur Nuote Metals Engineers Copper Round Head Nitar for Impact

De flesta leverantörer av kopparnitar gör helt enkelt kallt för tråden och fartyget. Vi gör mer — eftersom kopparnitar med runda huvuden misslyckas annorlunda än platt huvud.

Formningsutmaningen:

Koppar härdar snabbt. Vid formning av en djup kupol måste materialet flyta utan att spricka vid huvud-skaft-övergången. Våra verktyg använder:

Progressiv flerstegsformning– tre till fem slag istället för ett, vilket minskar stresskoncentrationen.

Polerade formytor– förhindrar mikrorepor som blir sprickinitieringsplatser.

Kontrollerad glödgning– vi mjukar upp tråden mellan stegen för att återställa duktiliteten.

Effekttester vi utför:

Varje parti med runda kopparnitar testas för:

Nedslag i vikt– 5 kg vikt från 500 mm, mäter deformation och sprickbildning.

Vibrationströtthet– 10–2000 Hz svep i 8 timmar, mätning av klämmans belastningshållning.

Inspektion av huvud-skaft filé– 20x förstoring för att verifiera radieintegriteten.

Varför detta är viktigt för dig:

En kopparnit med rund huvud som spricker vid stötar sviker hela jordningskretsen. Vår processkontroll säkerställer att varje nit absorberar stötar snarare än att överföra den till fogen.

Denna applikationsspecifika teknik är anledningen till att Nuote Metals levererar nitar med runda koppar till motortillverkare, marina entreprenörer och järnvägssignalföretag i över 50 länder.

Installation för vibrationsbenägna leder

Hålstorlek:d + 0,05 mm till d + 0,1 mm. Tätare än stål – koppar flödar för att fylla hålet.

Inställningskraft:40–60 % av stålnitkraften. Överdriven kraft plattar ut kupolen och minskar stötdämpningen.

Städval:Använd ett konkavt städ anpassat till kupolens radie. Ett platt städ kommer att deformera huvudet och skapa stresshöjare.

Butikshuvudets formation:För maximalt vibrationsmotstånd, bilda ett helt, rundat verkstadshuvud – inte ett platt. Den rundade profilen fördelar lasten bättre.

Elektrisk förberedelse:Rengör alla ytor med isopropylalkohol. För anslutningar över 10A, använd förtennade eller silverpläterade nitar för att förhindra oxidbildning.

Kantavstånd:≥1,5×d från hålets mitt till materialkanten.

Vanliga frågor om kopparnitar med runda huvuden

F1: Varför skulle jag välja en kopparnit med rund huvud istället för ett platt huvud för elektrisk jordning?

S: Beslutet beror på vibrationer och påverkan. Om din jordningsfog är stationär – som en samlingsskena i en torr, stabil panel – fungerar en kopparnit med platt huvud bra och sparar utrymme. Men om leden upplever vibrationer (motorer, generatorer, järnvägsvagnar, marinmotorer) eller stötar (vågpåverkan, tunga maskiner), är det runda huvudet det bättre valet. Det kupolformade huvudet har 25–30 % mer material över skaftet, vilket ökar utdragningsmotståndet. Ännu viktigare är att kupolformen absorberar stötar istället för att överföra den till fogen. I våra tester bibehåller runda kopparnitar klämkraften 3× längre än platt huvud under samma vibrationsprofil. Nuote Metals rekommenderar runt huvud för alla jordningsapplikationer där utrustningen rör sig eller vibrerar.

F2: Hur påverkar kopparns mjukhet inställningen av nitar med runda huvuden – kan huvudet deformeras för lätt?

S: Koppar är mjukare än stål, så det deformeras lättare – men det är faktiskt en fördel när det kontrolleras på rätt sätt. Nyckeln är att använda rätt inställningskraft (40–60 % av vad du skulle använda för stål) och ett konkavt städ som matchar kupolens radie. Om du sätter för mycket, kommer kupolen att plattas till, vilket minskar stötdämpningen och utdragningsmotståndet. Om du är för låg kommer butikshuvudet inte att formas helt och skarven kommer att lossna. På Nuote Metals tillhandahåller vi rekommenderade kraftkurvor och städspecifikationer för varje beställning. Vi erbjuder även halvtubulära kopparnitar med rund huvud, som kräver ännu lägre kraft och är mer förlåtande i automatiserade inställningar med hög volym.

F3: Kan kopparnitar med runda huvuden användas med samlingsskenor eller paneler av aluminium?

S: Endast i torra inomhusmiljöer – och även då rekommenderar vi försiktighet. Koppar och aluminium är galvaniskt olika. I närvaro av fukt (jämn fuktighet) skapar direktkontakt en galvanisk cell som korroderar aluminiumet. För utomhusbruk, marina eller våta applikationer, anslut inte kopparnitar direkt till aluminium. Om du måste sammanfoga koppar och aluminium, överväg att: (a) använda en bimetallisk övergångsbricka, (b) förtenna kopparnitar (tenn minskar den galvaniska potentialen), eller (c) byta till aluminiumnitar för aluminiumsidan. Nuote Metals levererar både koppar- och aluminiumnitar – vi kan hjälpa dig att välja rätt material för just din fog och miljö.
