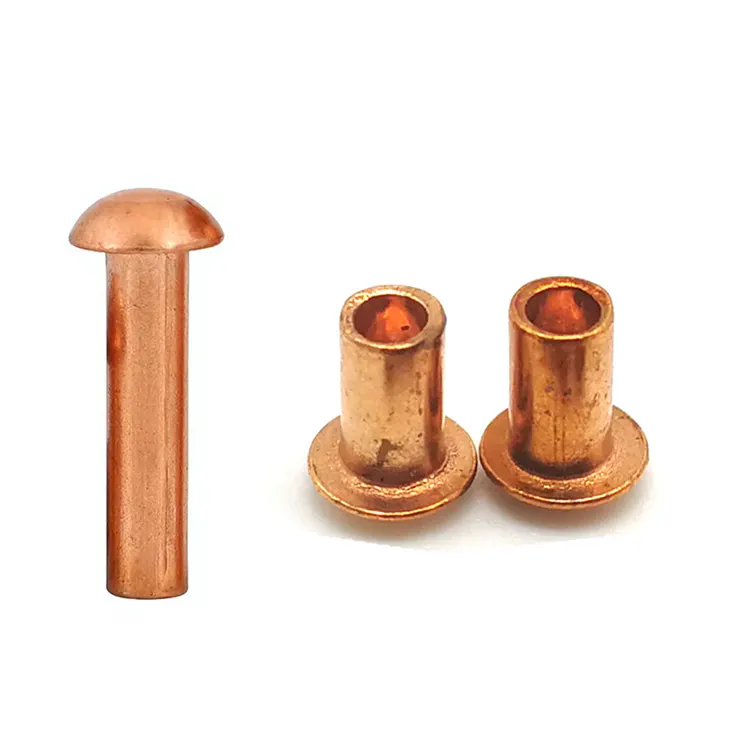

Kopparhuvudnitar – bred kontaktyta utan höjden av ett runt huvud

Tunna kopparplåtar är oförlåtande. Applicera för mycket punktbelastning och materialet får gropar. Använd ett huvud som är för litet, och hålet förlängs av vibrationer. Använd ett huvud som är för högt, och det fastnar i ledningar eller vägrar att sitta jämnt i ett tätt hölje.

Koppar Pan Head Nitarfrån Nuote Metals lösa detta trevägsproblem. Pannhuvudet är bredare än ett runt huvud (1,8×–2,0× skaftets diameter) men lägre i höjd (0,5×–0,6×). Den geometrin sprider spännkraften över en bredare ring av koppar, vilket minskar spänningen vid hålkanten samtidigt som den håller en låg profil för täta sammansättningar.

Detta är inte en nit för allmänt bruk. Det är ett fästelement utformat speciellt för mjuka, tunna och ledande material.

Varför Pan Head Geometry fungerar bättre på tunn koppar

Koppars låga sträckgräns (70–100 MPa) gör att den lätt deformeras. Ett vanligt runt huvud koncentrerar kraften direkt under kupolen, vilket kan komprimera tunn plåt ner till 0,5 mm. Ett platt huvud har en mindre lageryta, så samma kraft skapar högre tryck vid hålkanten.

Pannhuvudet ändrar fördelningen:

För en 4 mm nit i 1 mm kopparplåt kommer ett pannhuvud i kontakt med ungefär 60 % mer yta än ett platt huvud. Den skillnaden är ofta tillräckligt för att eliminera gropar helt – utan att lägga till en separat bricka.

Tekniska specifikationer

Tillverkad enligt DIN 603 och ISO 1051 dimensioner. Anpassade huvuddiametrar tillgängliga för tunna applikationer.

Materialklasser:

C11000 (ETP):99,9% koppar, 0,04% syre. Allmän användning av elektrisk, dekorativ och tunnplåt.

C10200 (OFHC):99,99% koppar, syrefri. Kritisk elektronik och kryogena tillämpningar.

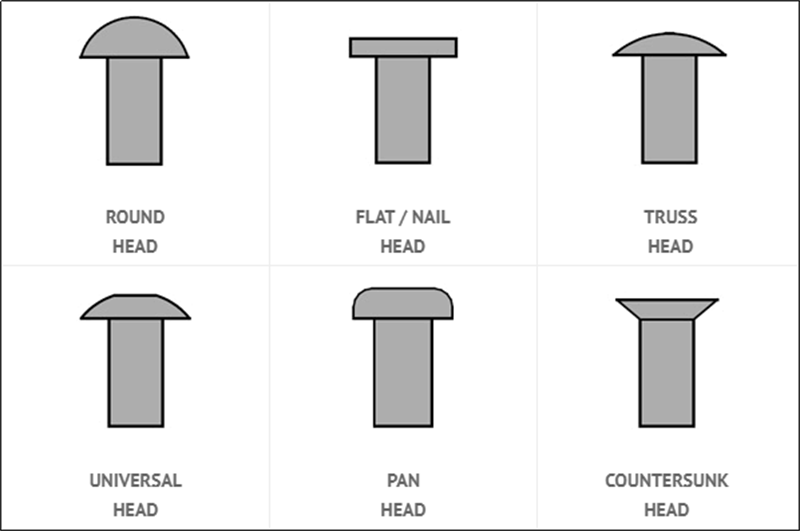

När ska man välja Pan Head Over Flat eller Round – Endast för koppar

Detta är inte en generisk huvudjämförelse. Det är specifikt för koppars mjukhet och ledningsförmåga.

Välj Pan Headvid infästning av kopparplåt under 2 mm tjocklek, när du behöver en låg profil men inte tål gropar eller när fogen kräver måttlig vibrationsmotstånd utan höjden av ett runt huvud.

Välj Flat Headnär ytan måste vara nästan jämn och kopparn är tillräckligt tjock (≥2 mm) för att motstå deformation utan en bred lagerring.

Välj Runt huvudnär leden utsätts för konstanta vibrationer eller stötar – motorer, generatorer, marinmotorer – och den högre kupolen är acceptabel.

Ett vanligt misstag:Använder ett platt huvud på 0,8 mm koppar eftersom det ser lågt ut. Den lilla lagerytan gör ofta gropar i plåten, vilket lossnar fogen med tiden. Pannhuvudet kostar lika mycket men förhindrar det felet.

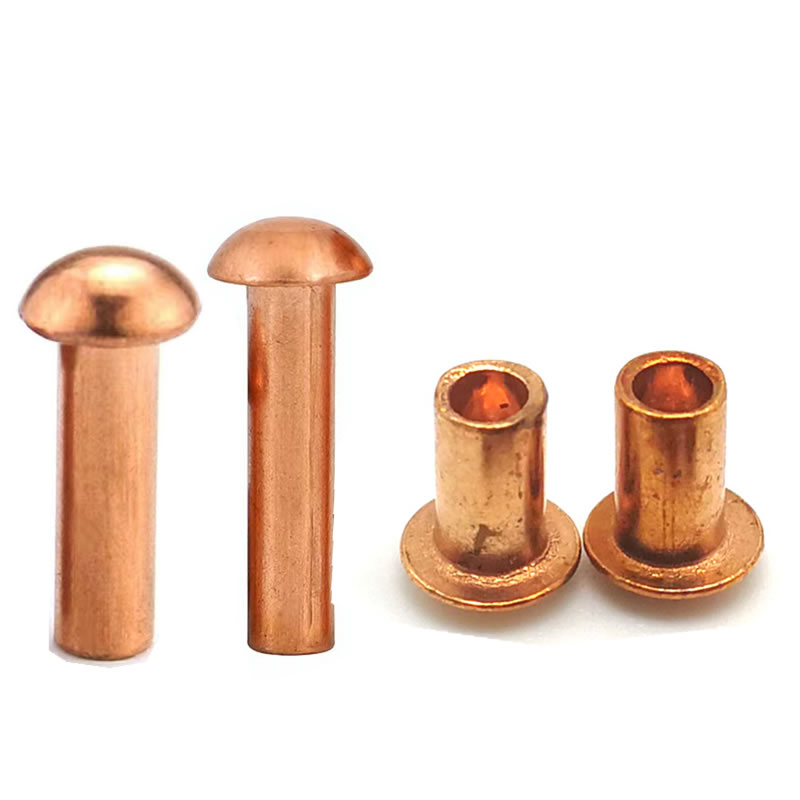

Fast eller halvrörformig? Ett kopparspecifikt svar

För tunna kopparplåtar spelar inställningskraften lika stor roll som huvudformen. Halvrörformade pannhuvudnitar kräver 50–60 % mindre kraft än fasta nitar, vilket direkt minskar risken för plåtdeformation under installationen.

• Halvrörformigär det bättre valet för kopparplåt under 1,5 mm, ömtåliga elektroniska kapslingar och automatiserade linjer med stora volymer. Den rullade spetsen klämmer fast försiktigt utan att komprimera kopparn.

• Fastär att föredra för tjockare kopparplåtar (≥2 mm), bärande fogar eller där maximal skjuvhållfasthet krävs.

Nuote Metals kan leverera båda konfigurationerna med samma panhuvudgeometri. För de flesta tunnkopparapplikationer rekommenderar vi semi-tubular.

Hur Nuote Metals stöder tunnkopparmontering

Kopparnitar med pannhuvud misslyckas av två anledningar: sprickbildning under huvudformning eller fördjupning under installation. Vi adresserar båda innan din beställning skickas.

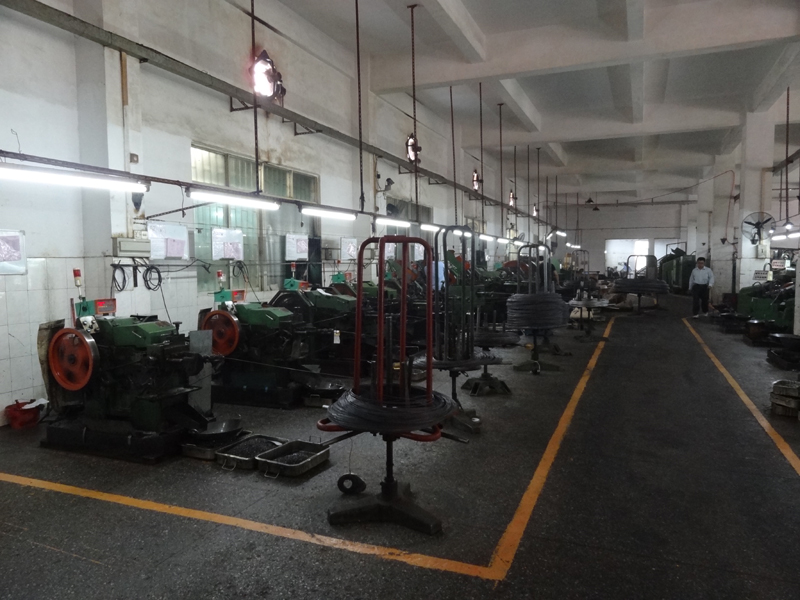

Verktyg designat för kopparflöde:

Panhuvuden har en bred, ytlig kupol. I koppar är den formen benägen att spricka vid huvud-skaft-övergången om filéns radie är för skarp. Våra matriser använder en minsta radie på 0,5×d och är polerade för att ta bort mikrorepor. Vi kör också flerstegsformning – tre till fem slag – för att låta kopparn flöda gradvis istället för att tvinga den i ett slag.

Förproduktionsprovtagning för tunna ark:

Skicka oss din koppartjocklek och förväntade härdningsmetod. Vi kommer att producera en liten sats och testa den på ditt faktiska arkmaterial – inte en standardkupong. Du får en inställningsrapport med rekommenderad kraft, städtyp och foton av det installerade huvudet. Detta eliminerar trial-and-error på din linje.

Optisk inspektion vid 10x:

Varje batch kontrolleras för huvuddiameter, höjd och koncentricitet. En variation på 0,05 mm i huvudhöjd är synlig på en polerad kopparyta – vi avvisar den innan den når dig.

Intern efterbehandling:

Förtennat, silverpläterat, nickelpläterat, polerat eller lackerat. För tunna dekorativa kopparpaneler kan vi matcha din ytfinish för att minimera visuell kontrast.

Spårbarhet:

ASTM B152-certifikat och konduktivitetsrapporter följer med varje försändelse. Vi delar inspektionsdata öppet – eftersom pannhuvudets prestanda beror på geometri som du inte kan se med blotta ögat.

Detta stöd på applikationsnivå är anledningen till att elektronik-, HVAC- och arkitektkunder väljer Nuote Metals för nitar med kopparhuvuden.

FAQ

F1: Kan kopparnitar med pannhuvud användas på kopparplåtar som är tunnare än 1 mm utan att orsaka gropar?

S: Ja – förutsatt att du använder rätt inställningskraft och en semi-tubulär kropp. Pannhuvudets breda lageryta sprider klämtrycket över en större ring, vilket minskar belastningen på den tunna plåten. För koppar under 1 mm rekommenderar vi: (a) halvtubulära nitar för att sänka inställningskraften med 50–60 %, (b) ett platt städ som matchar eller överstiger huvudets diameter, och (c) kontrollerad kraft – använd aldrig stålnitinställningar. På Nuote Metals kan vi leverera en förproduktionsprovsats och testa den på din exakta koppartjocklek innan du förbinder dig till en fullständig beställning.

F2: Kommer kopparhuvudnitar att oxidera eller mattas i utomhusarkitektoniska tillämpningar?

S: Koppar bildar naturligt en patina när den utsätts för luft och fukt – först brun, sedan grön över åren. Denna patina är skyddande och försvagar inte niten. Om du vill behålla en ljus kopparfinish, välj lackerade pannhuvudnitar. Om du föredrar den åldrade patinalooken, välj naturlig eller polerad utan lack. För kustnära miljöer eller miljöer med hög förorening bildas patinan snabbare men förblir stabil. Nuote Metals levererar både lackerade och naturliga ytbehandlingar; vi kan även tillhandahålla förtennade eller förnicklade alternativ om du vill ha en silvertonad kontrast mot kopparpaneler.

F3: Är nitar med kopparhuvud lämpliga för elektrisk jordning i elektroniska höljen?

S: Ja, för stationära kapslingar. Kopparnitar med pannhuvud erbjuder samma höga ledningsförmåga som andra typer av kopparhuvud (≥58 MS/m för C11000). Det breda huvudet ger en stabil kontaktyta för jordningsband eller PCB-fästen. Men för kapslingar som utsätts för vibrationer – som fordonsmonterad elektronik eller industriella styrskåp nära motorer – rekommenderar vi kopparnitar med runda huvuden istället. Den djupare kupolen motstår att vibrationer lossnar bättre. För statiska kapslingar är pannhuvudet ett utmärkt val: låg profil, bred kontakt och kompatibel med förtennade eller silverpläterade ytskikt för att förhindra oxiduppbyggnad vid markgränssnittet.
