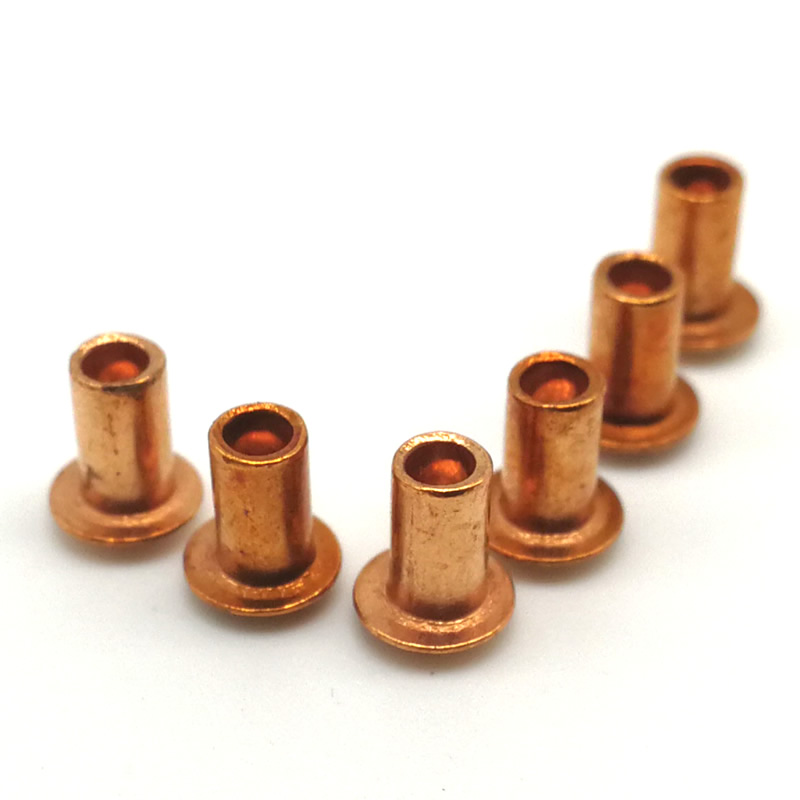

Koppar halvihåliga nitar

Om din montering behöver en lågkraftsinstallation av en halv ihålig nit – och du också behöver bära ström, överföra värme eller upprätthålla en hygienisk yta – är koppar det enda materialet som levererar alla tre.Halvhålnitar av kopparkombinera 70 % reduktion av inställningskraften hos en semi-tubulär design med de unika egenskaperna hos C11000 ren koppar: 100 % IACS elektrisk ledningsförmåga, 401 W/m·K värmeledningsförmåga och naturlig antimikrobiell prestanda.

När ledningsförmåga och produktionseffektivitet båda spelar roll, är kopparhalvnitar det konstruerade svaret.

Koppar vs. mässing vs. aluminium – siffrorna som betyder något

Välj koppar när:Niten måste leda elektrisk ström. Monteringen behöver föra bort värme från komponenterna. Antimikrobiella egenskaper krävs. Du behöver den högsta ledningsförmågan som finns i ett halvt ihåligt fäste.

C11000 Koppar – Materialegenskaper

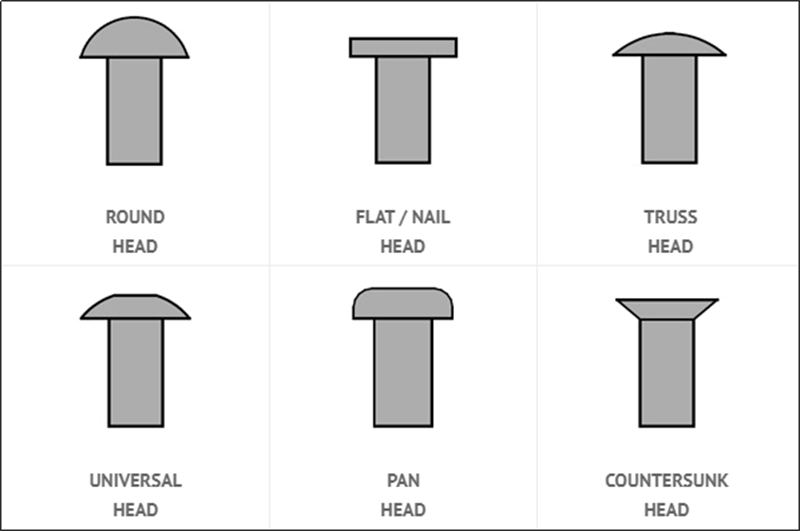

Huvudstilar – vad vi erbjuder

Halvhålnitar av koppar finns i sex huvudstilar:

En riktig applikation – LED-ljusarmatur Driver Board

En tillverkare av högeffekts LED-belysningsarmaturer behövde ett fäste för att fästa drivkortet på kylflänshuset. Drivkortet genererade betydande värme under drift - tidigare stålskruvar gav mekanisk anslutning men dålig värmeöverföring. Värmeuppbyggnad minskade LED-livslängden. Kunden behövde ett fästelement som skulle överföra värme från drivarkortet samtidigt som det sattes med minimal kraft för att undvika att skada skivan.

Vi levererade C11000 kopparhalva ihåliga nitar – 3,0 mm skaft, 5,5 mm runt huvud, 5,0 mm piplängd, slät finish. Kopparen levererade 401 W/m·K värmeledningsförmåga – värmen avleds effektivt från drivkortet. Den grunda kaviteten minskade inställningskraften med över 60 % – ingen skada på drivkortet. Den permanenta clinchen hölls säkert under termisk cykling. Kunden testade 500 nitar över 500 fixturer. Efter 5 000 termiska cykler, noll fel. De beställer nu halvhålnitar av koppar i omgångar om 150 000 stycken årligen.

Tillverkningsprocess – Produktionsflödesschema

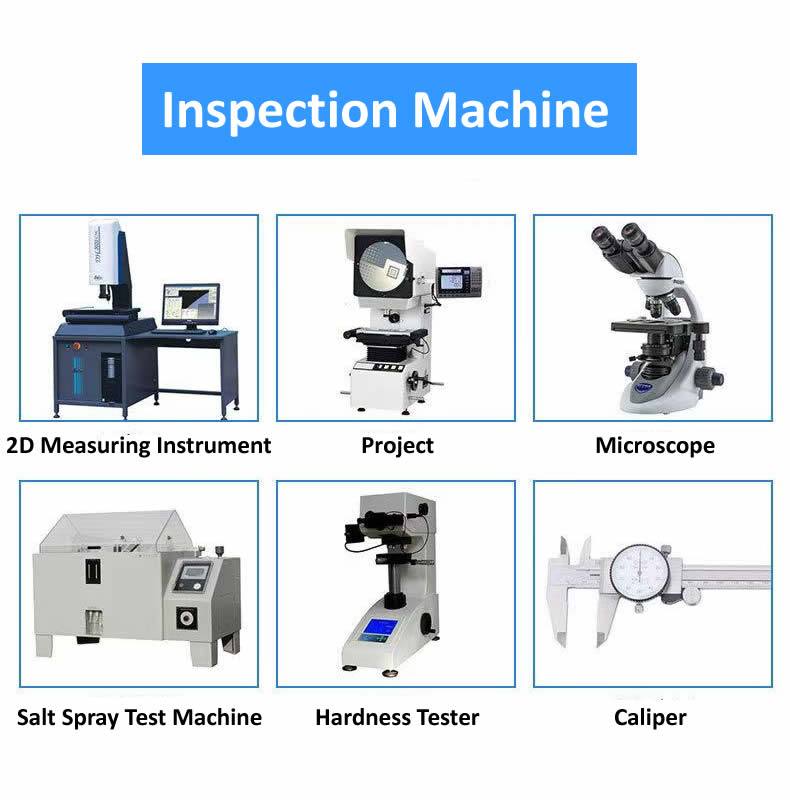

Vår inspektionsutrustning – Hur vi verifierar kvalitet

Vi upprätthåller ett komplett utbud av kalibrerad inspektionsutrustning för att verifiera varje parti med halvhåliga kopparnitar före leverans:

• Lasermikrometer – Höghastighetsmätning utan kontakt av skaftdiameter och väggtjocklek till ±0,02 mm noggrannhet.
• Optisk komparator (profilprojektor) – Visuell inspektion av huvudprofil, flänsdiameter och övergripande form.
• 2.5D-bildmätningssystem – Automatisk mätning av innerdiameter, flänskoncentricitet och cylinderlängd.
• Spektrometer – Verifiering av materialsammansättning för C11000 koppar (≥99,9% Cu).
• Rockwell hårdhetstestare – verifiering av råmaterial och färdig produkts hårdhet.
• Saltspraytestkammare – Korrosionsbeständighetstestning enligt ASTM B117 vid behov.

All utrustning kalibreras årligen av ackrediterade tredjepartslaboratorier. Inspektionsprotokoll bevaras i fem år och ingår i varje försändelse.

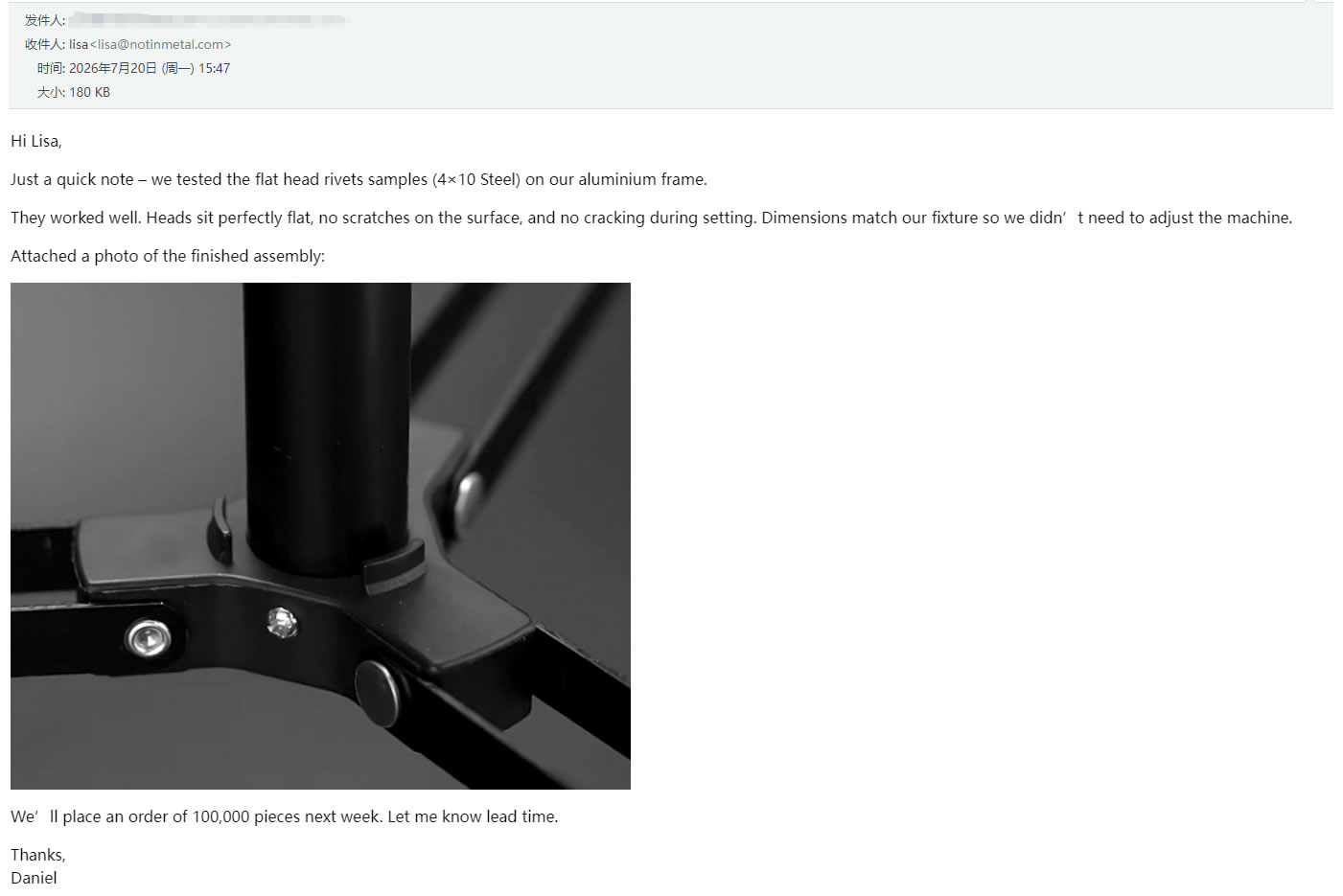

Vad våra kunder säger – verklig feedback

Vi låter våra kunder tala för oss. Bilderna ovan visar verklig feedback från tillverkare som har använt våra halvhåliga kopparnitar i sina produktionslinjer – från LED-belysningstillverkare till strömförsörjningstillverkare till leverantörer av elektrisk utrustning.

De kommer tillbaka till oss av samma anledningar:

• Överlägsen värmeprestanda – 401 W/m·K konduktivitet för effektiv värmeavledning
• Permanent konduktivitet – 100 % IACS, ingen nedbrytning över tid
• Låg kraftinställning – 70 % mindre kraft än solida nitar, skyddar känsliga komponenter
• Konsekvent kvalitet – Varje batch uppfyller deras dimensions- och prestandakrav
• Tillförlitlig leverans – Proverna skickas inom 5–7 dagar, produktion enligt schema

Tre frågor vi svarar ofta på

F: "Kan jag få prover innan jag beställer produktionskvantiteter?"

A: Ja – vi erbjuder prover för alla våra produkter. För befintliga standardspecifikationer tillhandahålls prover gratis – du betalar endast fraktkostnaden. För anpassade storlekar eller anpassade verktyg beror provtillgänglighet och ledtid på de specifika kraven. Vänligen kontakta vårt säljteam med din ritning eller specifikation, så kommer de att ge råd om provkostnad och leveranstidslinje.

F: "Vad är den minsta väggtjockleken för halvhåliga kopparnitar?"

S: Den minsta väggtjockleken beror på skaftets diameter och kavitetsdjup. För ett typiskt 3,0 mm skaft med 45–55 % kavitetsdjup är väggtjockleken cirka 0,20–0,30 mm. För större diametrar kan vi uppnå tjockare väggar. Nyckeln är att väggen måste vara tillräckligt tjock för att stödja rullningen under härdningen utan att spricka, men tillräckligt tunn för att tillåta 70 % minskning av härdningskraften. Om du har ett specifikt krav på väggtjocklek, skicka oss din ritning – vi kommer att verifiera genomförbarheten och rekommendera den optimala designen för din applikation.

F: "Varför välja koppar framför aluminium eller mässing för halvhåliga nitar?"

S: Valet beror på dina applikationsprioriteringar. Koppar erbjuder 100 % IACS elektrisk ledningsförmåga och 401 W/m·K värmeledningsförmåga – om din nit måste bära ström eller överföra värme är koppar det enda valet. Den ger också naturliga antimikrobiella egenskaper, vilket gör den idealisk för livsmedelsutrustning och hygienkritiska tillämpningar. Mässing är hårdare och ger bättre slitstyrka för mekaniska applikationer, men lägre konduktivitet (~28% IACS). Aluminium är det lättaste alternativet och icke-magnetiskt, men erbjuder inte samma ledningsförmåga eller antimikrobiella egenskaper. För LED-armaturfodralet ovan var koppar viktigt eftersom kunden behövde flytta bort värmen från drivpanelen på ett effektivt sätt.
